محطة إعادة صياغة بغا التلقائية

محطة إعادة صياغة BGA الأوتوماتيكية

1. تطبيق محطة إعادة صياغة BGA الأوتوماتيكية

اللوحة الأم لأجهزة الكمبيوتر والهواتف الذكية وأجهزة الكمبيوتر المحمولة ولوحات MacBook المنطقية والكاميرات الرقمية ومكيفات الهواء وأجهزة التلفزيون وغيرها من الأجهزة الإلكترونية من صناعات مثل الطب والاتصالات والسيارات وما إلى ذلك.

مناسبة لأنواع مختلفة من الرقائق: BGA، PGA، POP، BQFP، QFN، SOT223، PLCC، TQFP، TDFN، TSOP، PBGA، CPGA، ورقائق LED.

2. ميزات المنتج لمحطة إعادة صياغة BGA الأوتوماتيكية

• كفاءة عاليةهو الهدف النهائي في سعينا المستمر لتحقيق الكمال. بفضل عنصر التسخين الدقيق، وحقن الهواء الساخن العلوي بقدرة 1000 واط، ونظام التسخين السفلي بالأشعة تحت الحمراء الكبير جدًا، يوفر DH-A2E كفاءة ممتازة في أداء اللحام وإزالة اللحام. تم تصميم المشبك متعدد الاستخدامات خصيصًا لمختلف مركبات ثنائي الفينيل متعدد الكلور، بدءًا من الهواتف المحمولة وحتى لوحات الخادم.
• مصداقيةيضمن DH-A2E جودة عالية ومعدلات إنتاجية مستقرة. إن استخدام معالج دقيق صناعي غامض جديد وآلية خطية دقيقة على مستوى الطيران يوفر نتائج أكثر دقة وموثوقية. يضمن نظام محاذاة الألوان المختلفة الدقيق والواضح محاذاة جديرة بالثقة.
• تصميم سهل الاستخداممع واجهة تشغيل متكاملة تعزز تجربة المستخدم. ليست هناك حاجة إلى معدات إضافية أو إمدادات الهواء؛ طاقة التيار المتردد وحدها كافية. ومن خلال ساعتين فقط من التدريب، يمكن للمشغلين فهم وتشغيل وحدة التحكم البديهية بسهولة، والتي تم تصميمها لتكون سهلة الاستخدام للغاية.

3.مواصفات محطة إعادة صياغة BGA الأوتوماتيكية

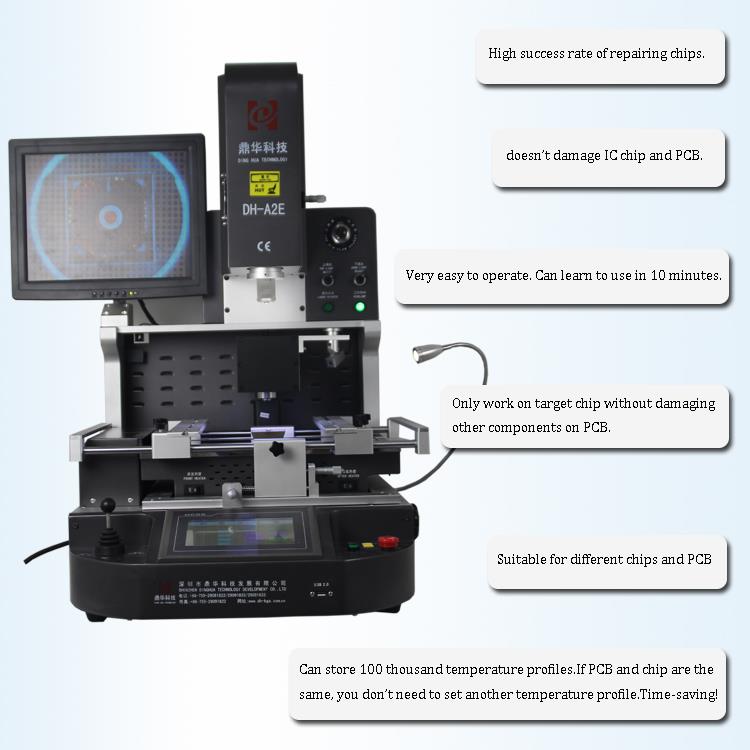

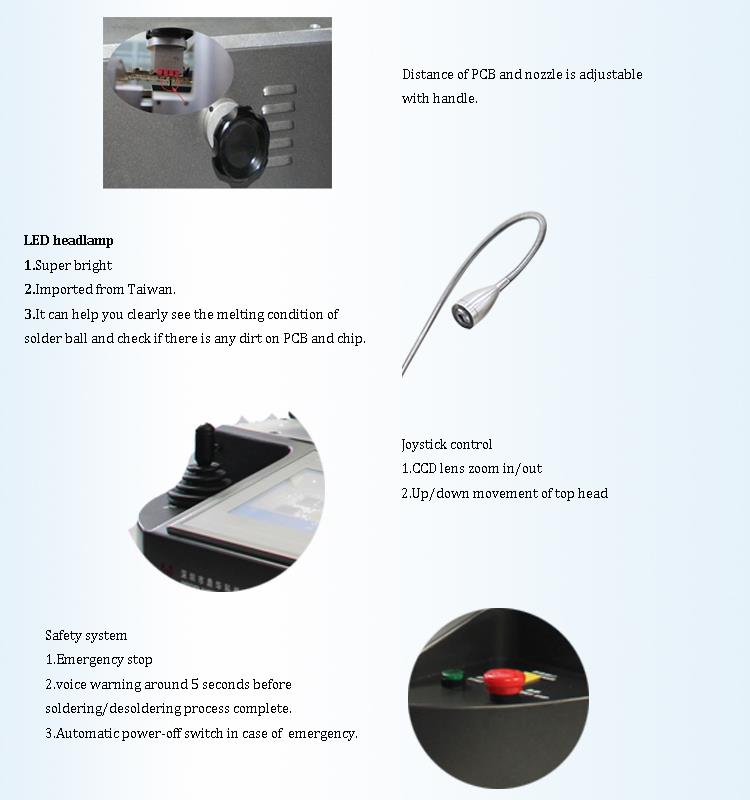

4. تفاصيل محطة إعادة صياغة BGA الأوتوماتيكية

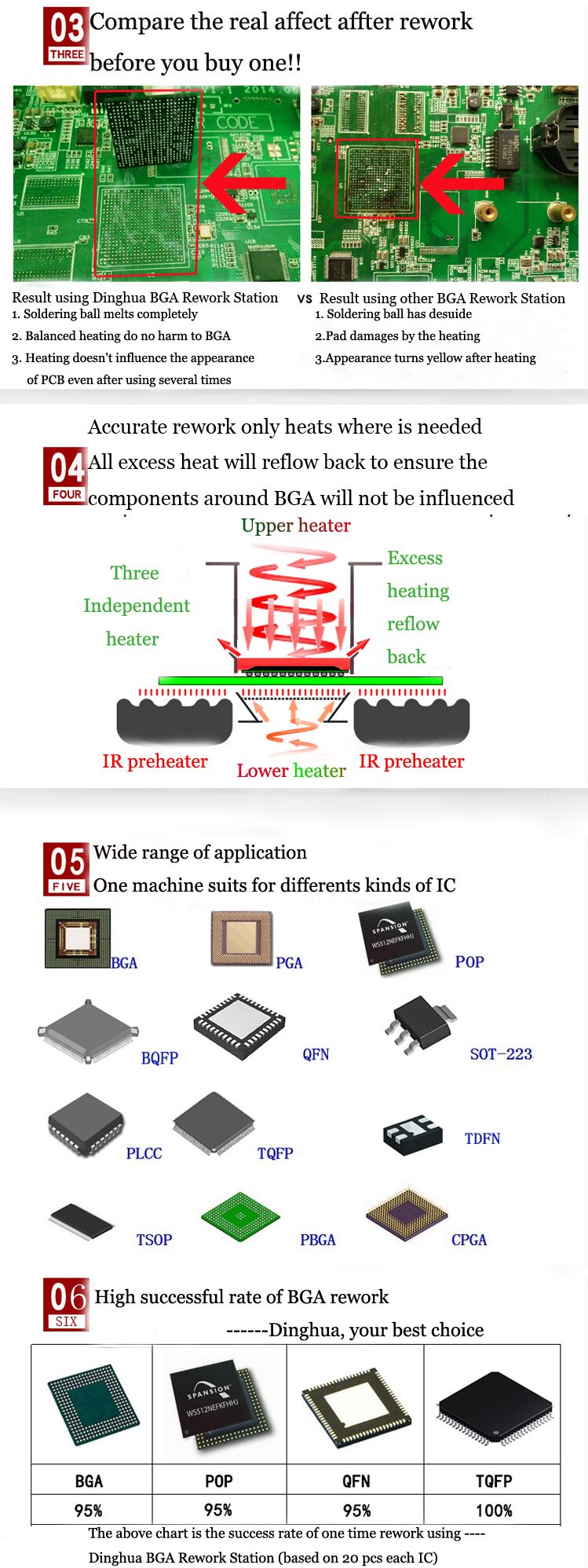

5. لماذا تختار محطة إعادة صياغة BGA الأوتوماتيكية لدينا؟

6. شهادة محطة إعادة صياغة BGA الأوتوماتيكية

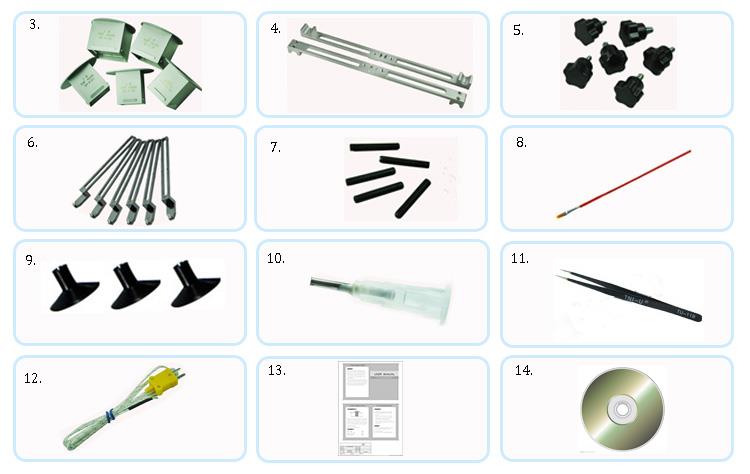

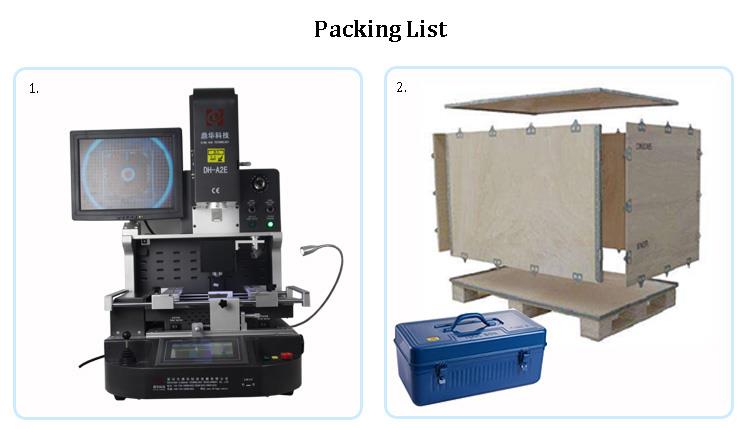

7. التعبئة والشحن لمحطة إعادة صياغة BGA الأوتوماتيكية

8. المعرفة ذات الصلة بمحطة إعادة صياغة BGA الأوتوماتيكية

أساليب وتقنيات وضع كرة BGA:

1.أولاً:تأكد من أن سطح وسادة كرة BGA مسطح. إذا لم تكن مسطحة، قم بتسوية الوسادة. إذا لم يكن مرئيًا للعين، قم بتنظيفه بماء الغسيل والتحقق منه عن طريق اللمس. لا ينبغي أن يكون هناك نتوءات. إذا لم تكن الوسادة لامعة، أضف التدفق وافرك الوسادة ذهابًا وإيابًا حتى تصبح لامعة. بعد الانتهاء من ذلك، يجب تنظيف الوسادة.

2.ثانيًا:هذه هي واحدة من الخطوات الرئيسية. استخدم فرشاة صغيرة ذات رأس مسطح لوضع طبقة من معجون اللحام بلطف على لوحة BGA. يجب أن يتم تطبيق التدفق بالتساوي وبسخاء. تحت ضوء الفلورسنت، يجب أن يظهر التدفق موزعًا بالتساوي. إذا لم يتم القيام بذلك بشكل صحيح، سواء قمت بالتسخين باستخدام شبكة فولاذية أو بدونها، فقد يتسبب ذلك في حدوث مشكلات، خاصة إذا تم التسخين بدون شبكة فولاذية، لأن التدفق سوف يسخن بشكل غير متساو، مما قد يؤدي إلى توصيلات كرة اللحام.

نقاط مهمة:

• شبكة الصلب:يجب أن تكون نظيفة، ولا ينبغي أن تكون مشوهة. إذا كانت مشوهة، ينبغي تصحيحها باليد؛ إذا كان التشوه شديدًا جدًا، فيجب استبدال الشبكة.
• اختيار كرات اللحام:تأتي كرات اللحام المتوفرة في السوق بأحجام مثل {{0}}.2 مم، 0.25 مم، 0.3 مم، 0.35 مم، {{1 0}}.4 ملم، 0.45 ملم، 0.5 ملم، 0.6 ملم، و0.76 ملم. التأكد من اختيار كرات لحام نظيفة ذات حجم موحد، والتمييز بين كرات اللحام الخالية من الرصاص وتلك التي تحتوي على الرصاص، حيث تختلف درجات حرارة الذوبان.

3.ثالثًا:ضع الشريحة على قاعدة منصة التعامل مع الكرة، ثم اسكب الاستنسل على السطح المسطح للشبكة الفولاذية لتحرير العدد المناسب من كرات اللحام في كل ثقب. قم بهز الشبكة الفولاذية بلطف لضمان وضع كرات اللحام بشكل صحيح، ثم قم بإزالة الشبكة الفولاذية. بعد ذلك، استخدم الكاميرا لقص كرات اللحام ونقلها إلى طاولة التسخين. (عند صهر كرات اللحام، تأكد من التمييز بين درجات الحرارة الخالية من الرصاص والخالية من الرصاص - بشكل عام، يذوب الرصاص عند 190 درجة والخالي من الرصاص عند 240 درجة.) عند تسخين BGA، يجب أن تكون المادة الموجودة أسفل BGA مصنوعة من مادة حرارية صغيرة - المواد الموصلة، مثل القماش الذي يتحمل درجة حرارة عالية، بحيث يحدث التسخين بسرعة. وهذا يمنع تلف الشريحة بسبب التسخين لفترة طويلة.

4.رابعا:متى يجب أن تتوقف التدفئة؟ عندما يتغير لون كرة اللحام إلى اللون الرمادي ثم تصبح لامعة وسائلة، فقد حان وقت التوقف. ومن الأفضل التدفئة تحت إضاءة جيدة، ويفضل ضوء الفلورسنت، لتحسين الرؤية. (ملاحظة: يسخن منتصف BGA عمومًا بشكل أبطأ من المناطق المحيطة. راقب تحول كرات اللحام من اللون الرمادي إلى الساطع للإشارة إلى أنها تم تسخينها بشكل صحيح. قد يجد المبتدئون هذا الأمر صعبًا، لذا هناك طريقة أخرى وهي لمس BGA المسخن بلطف باستخدام الملقط. إذا تحولت كرة اللحام إلى سائل، فهي جاهزة. وإذا لم تتغير، فسوف تتحرك.) إذا كانت الشريحة سميكة جدًا ويصعب تسخينها، استخدم مسدسًا حراريًا على ارتفاع ثابت، مع إبقائها متحركة. تجنب تركيز الحرارة على مكان واحد، لأن ذلك قد يسبب الضرر. سوف تضيء كرة اللحام الموجودة في منتصف BGA عند اكتمال التسخين. اتركها تبرد بشكل طبيعي للحصول على نتيجة ناجحة.
