محطة إعادة عمل DH-A2 BGA

محطة إعادة عمل DH-A2 BGA

1. تطبيق محطة إعادة العمل DH-A2 BGA

مناسبة لثنائي الفينيل متعدد الكلور مختلف.

اللوحة الأم للكمبيوتر ، والهواتف الذكية ، والكمبيوتر المحمول ، ولوحة منطق MacBook ، والكاميرا الرقمية ، ومكيف الهواء ، والتلفزيون ، و

المعدات الإلكترونية الأخرى من الصناعة الطبية ، وصناعة الاتصالات ، وصناعة السيارات ، إلخ.

مناسبة لأنواع مختلفة من الرقائق: BGA ، PGA ، POP ، BQFP ، QFN ، SOT223 ، PLCC ، TQFP ، TDFN ، TSOP ، PBGA ، CPGA ،

رقاقة LED.

2. ميزات المنتج لمحطة إعادة العمل DH-A2 BGA

• إزالة اللحام والتركيب واللحام تلقائيًا.

• خاصية الحجم الكبير (25 0 لتر / دقيقة) ، الضغط المنخفض (0.22 كجم / سم 2) ، درجة الحرارة المنخفضة (220 درجة) إعادة العمل تمامًا

يضمن لكهرباء رقائق BGA وجودة لحام ممتازة.

• يسمح استخدام منفاخ الهواء الصامت ومنخفض الضغط بتنظيم جهاز التنفس الصناعي الصامت ، ويمكن لتدفق الهواء

يتم تنظيمها إلى 250 لتر / دقيقة كحد أقصى.

• دعم المركز الدائري متعدد الفتحات بالهواء الساخن مفيد بشكل خاص لثنائي الفينيل متعدد الكلور كبير الحجم و BGA الموجود في وسط

ثنائي الفينيل متعدد الكلور. تجنب حالة اللحام البارد وإسقاط IC.

• يمكن أن يصل ملف درجة الحرارة لسخان الهواء الساخن السفلي إلى 300 درجة ، وهو أمر بالغ الأهمية للوحة الأم كبيرة الحجم.

وفي الوقت نفسه ، يمكن ضبط السخان العلوي كعمل متزامن أو مستقل

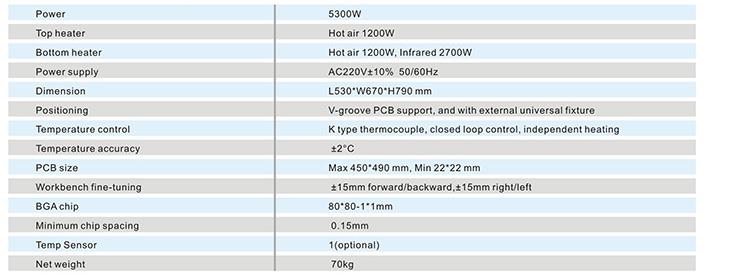

3. مواصفات محطة إعادة العمل DH-A2 BGA

4. تفاصيل محطة إعادة عمل DH-A2 BGA

5.لماذا تختار محطة إعادة العمل DH-A2 BGA الخاصة بنا؟

6. شهادة محطة إعادة العمل DH-A2 BGA

7- تعبئة وشحن محطة إعادة العمل DH-A2 BGA

8. ذات الصلة المعرفةمحطة إعادة عمل DH-A2 BGA

• ما هو مبدأ تقنية عملية اللحام BGA؟

مبدأ اللحام بإعادة التدفق المستخدم في لحام BGA. نقدم هنا آلية إعادة التدفق لكرات اللحام أثناء عملية اللحام.

عندما تكون كرة اللحام في بيئة ساخنة ، يتم تقسيم كرة اللحام إلى ثلاث مراحل:

التسخين:

أولاً ، يبدأ المذيب المستخدم لتحقيق اللزوجة المرغوبة وخصائص طباعة الشاشة بالتبخر ، ويجب أن يكون ارتفاع درجة الحرارة بطيئًا

(حوالي 5 درجات مئوية في الثانية) للحد من الغليان والتناثر ، ولمنع تكون حبيبات صغيرة من الصفيح ، وللمقارنة الداخلية لبعض المكونات

الضغوط. حساس ، إذا ارتفعت درجة الحرارة الخارجية للمكون بسرعة كبيرة ، فسوف يتسبب ذلك في الكسر.

يكون التدفق (المعجون) نشطًا ، ويبدأ إجراء التنظيف الكيميائي ، ويكون لكل من التدفق القابل للذوبان في الماء (اللصق) والتدفق غير النظيف (اللصق) نفس التنظيف

الإجراء ، إلا أن درجة الحرارة مختلفة قليلاً. تتم إزالة أكاسيد المعادن وبعض الملوثات من المعدن وجزيئات اللحام

يكون مستعبدا. تتطلب وصلات اللحام المعدنية الجيدة سطحًا "نظيفًا".

مع استمرار ارتفاع درجة الحرارة ، تذوب جزيئات اللحام أولاً بشكل منفصل وتبدأ عملية "الإضاءة" للتسييل وامتصاص السطح.

يغطي هذا جميع الأسطح الممكنة ويبدأ في تشكيل مفاصل اللحام.

ارتداد:

هذه المرحلة ذات أهمية قصوى. عندما يتم ذوبان جسيم اللحام الفردي بالكامل ، فإنه يتحد لتشكيل قصدير سائل. في هذا الوقت ، التوتر السطحي

يبدأ في تشكيل سطح شريحة اللحام إذا تجاوزت الفجوة بين وصلات المكونات ولوحة PCB 4 ميل (1 ميل=ألف بوصة) ،

من المحتمل جدًا أن يكون الدبوس والوسادة منفصلين بسبب التوتر السطحي ، مما يؤدي إلى فتح نقطة القصدير.

ترطيب:

أثناء مرحلة التبريد ، إذا كان التبريد سريعًا ، فستكون قوة نقطة القصدير أكبر قليلاً ، ولكن لا ينبغي أن تكون سريعة جدًا للتسبب في إجهاد درجة الحرارة بالداخل

المكون.
