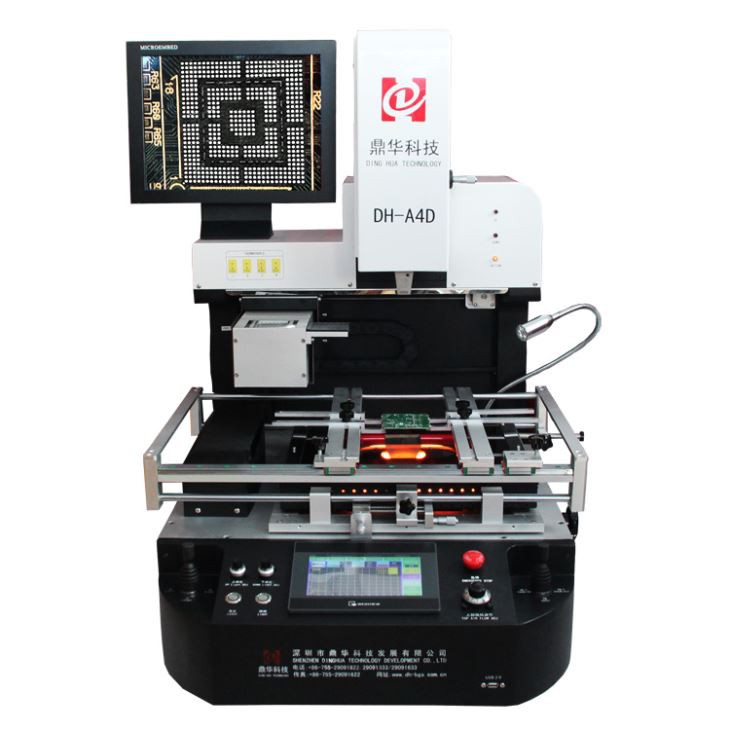

بصري بطاقة تجهيز مرئي بغا إعادة صياغة

بصري بطاقة تجهيز مرئي بغا إعادة صياغة

1. تطبيق محطة إعادة صياغة بطاقة VGA الضوئية

اللوحة الأم للكمبيوتر ، الهاتف الذكي ، الكمبيوتر المحمول ، لوحة منطق MacBook ، الكاميرا الرقمية ، مكيف الهواء ، التلفزيون وغيرها من المعدات الإلكترونية من الصناعة الطبية ، صناعة الاتصالات ، صناعة السيارات ، إلخ.

مناسب لأنواع مختلفة من الرقائق: BGA ، PGA ، POP ، BQFP ، QFN ، SOT223 ، PLCC ، TQFP ، TDFN ، TSOP ، PBGA ، CPGA ، رقاقة LED.

2.Product الميزات من محطة إعادة صياغة بطاقة VGA الضوئية

• desoldering ، تركيب لحام تلقائيا.

• نظام محاذاة بصرية دقيقة

باستخدام 15 بوصة و 1980 بكسل ، حتى بعد ملاحظة نقاط اللحام الصغيرة تمامًا ، يمكنك تكبير 10x ~ 220x.

• الكمبيوتر الذي يمثل عقل الجهاز ، والذي يتم التحكم فيه بواسطة PLC و PID.

• يقوم الفراغ المضمن في رأس التثبيت بالتقاط رقاقة BGA تلقائيًا بعد انتهاء عملية إزالة اللحام.

• منطقة تسخين الأشعة تحت الحمراء وأنابيب التسخين المصنوعة من ألياف الكربون والضوء المظلم يسهل امتصاصها بواسطة ثنائي الفينيل متعدد الكلور ، ويمكن نقل منطقة التسخين بالأشعة تحت الحمراء للموضع الصحيح.

3.Specification من محطة إعادة صياغة بطاقة VGA الضوئية

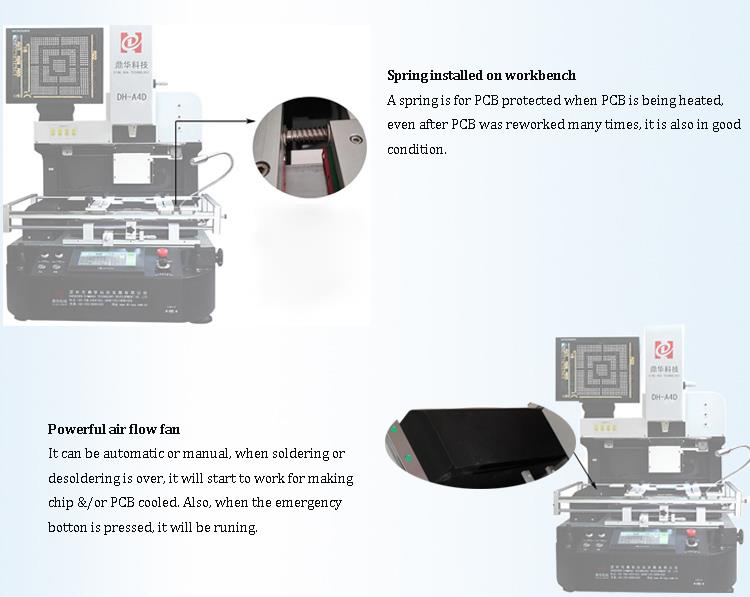

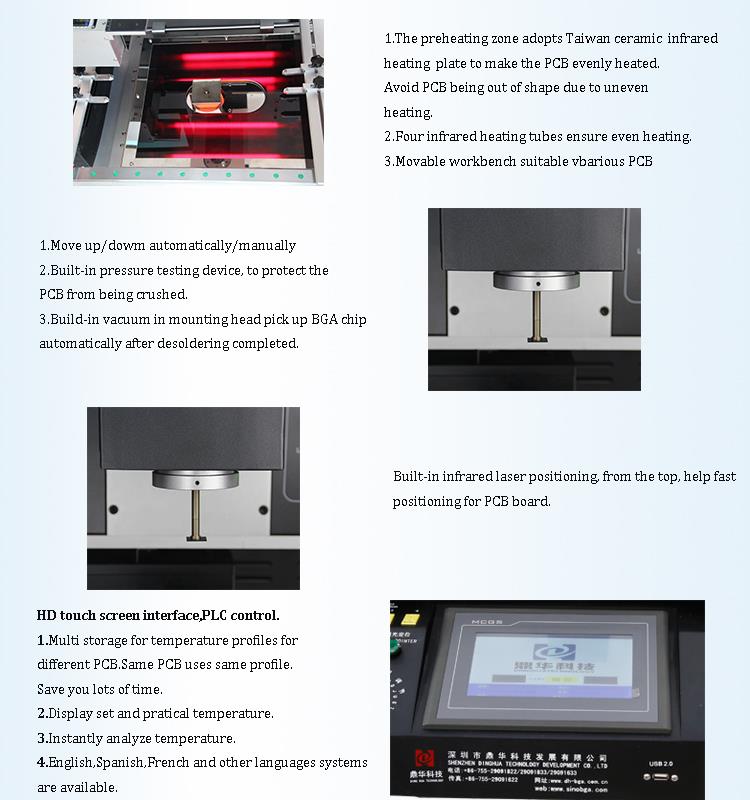

4.Details من محطة إعادة صياغة بطاقة VGA الضوئية

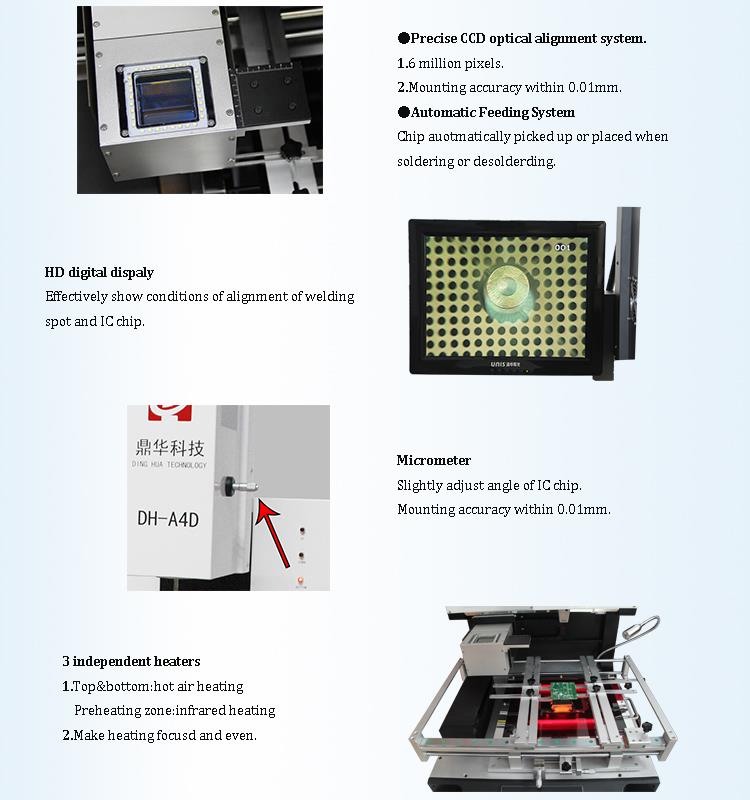

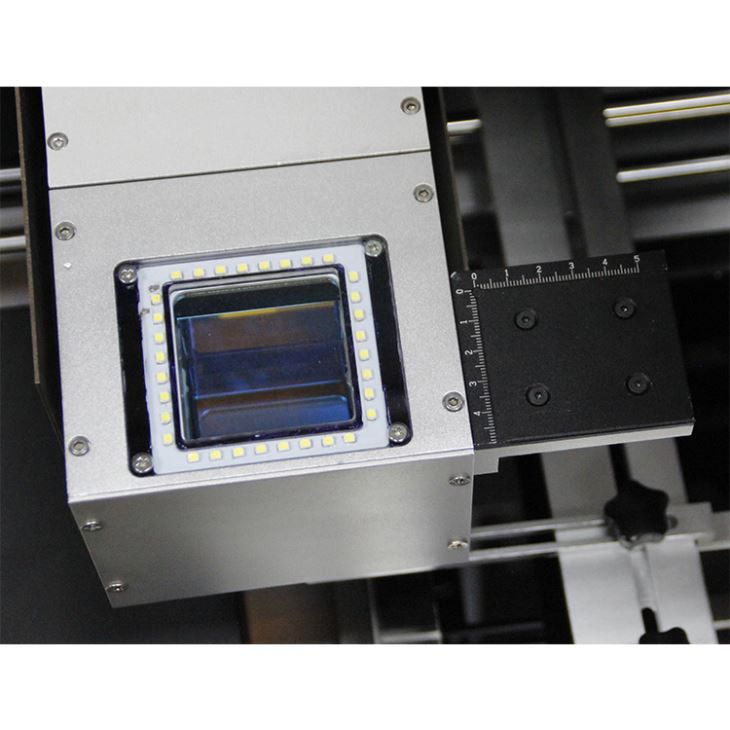

1.A CCD الكاميرا (نظام محاذاة بصرية دقيقة) ؛

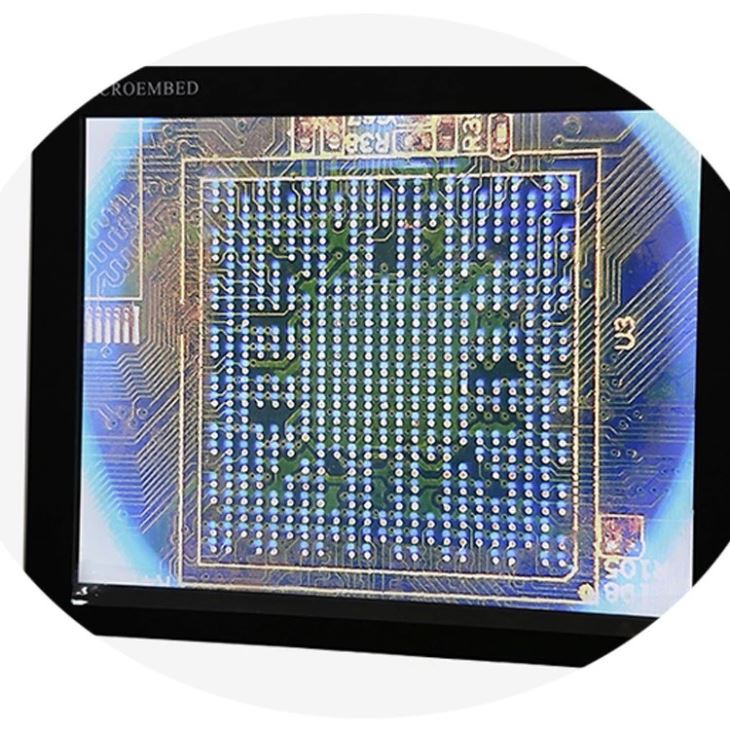

2.HD العرض الرقمي.

3. ميكرومتر (ضبط زاوية رقاقة) ؛

4.3 سخانات مستقلة (الهواء الساخن والأشعة تحت الحمراء) ؛

5. الليزر لتحديد المواقع.

6. HD واجهة شاشة تعمل باللمس ، PLC السيطرة ؛

7. بقيادة كشافات.

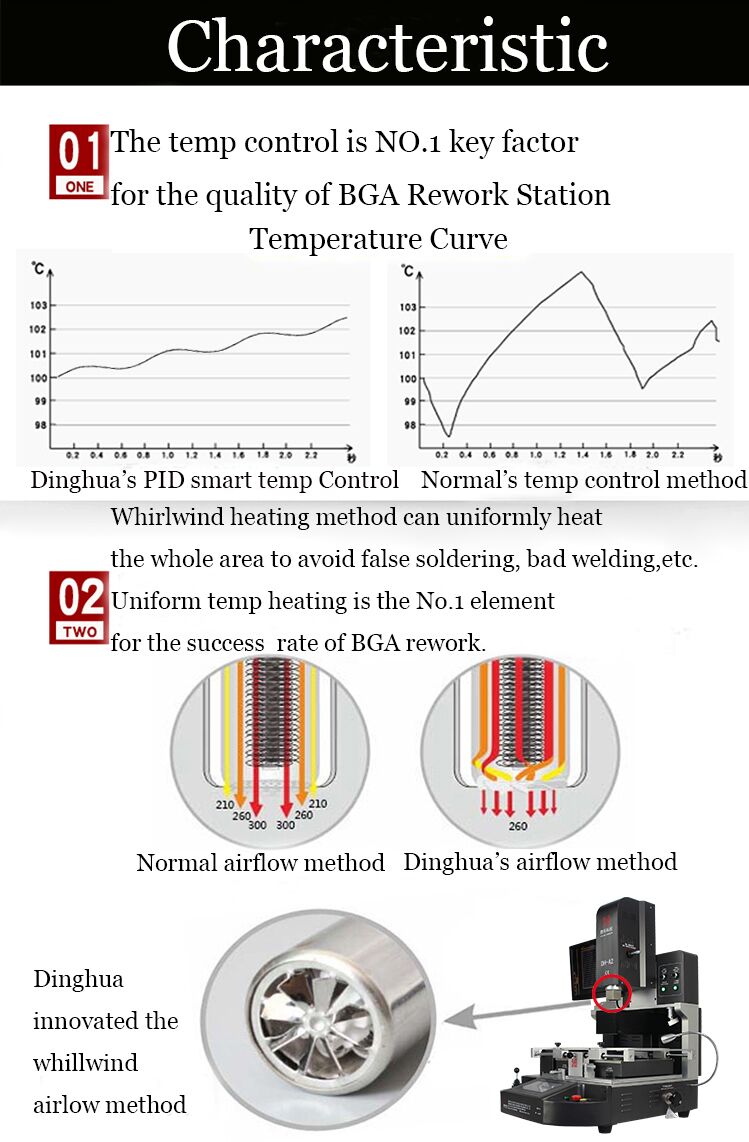

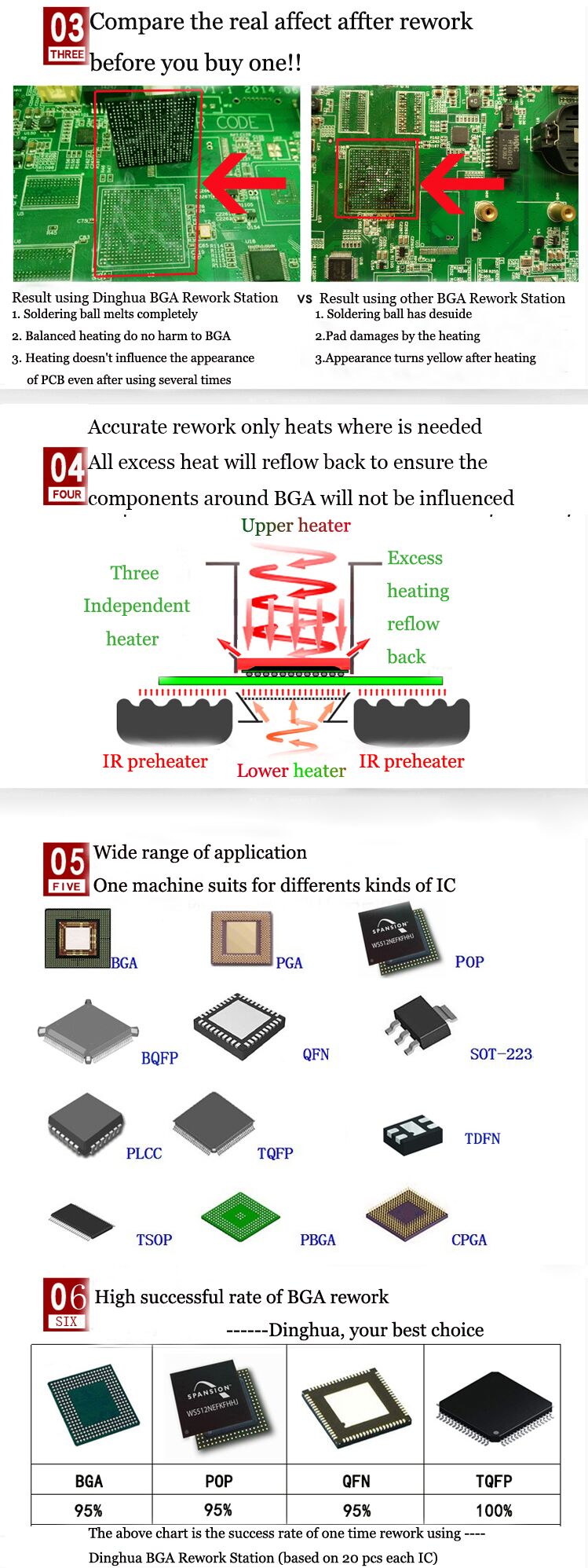

5. لماذا تختار محطة إعادة صياغة بطاقة VGA الضوئية الخاصة بنا؟

6.Certificate من محطة إعادة صياغة بطاقة VGA الضوئية

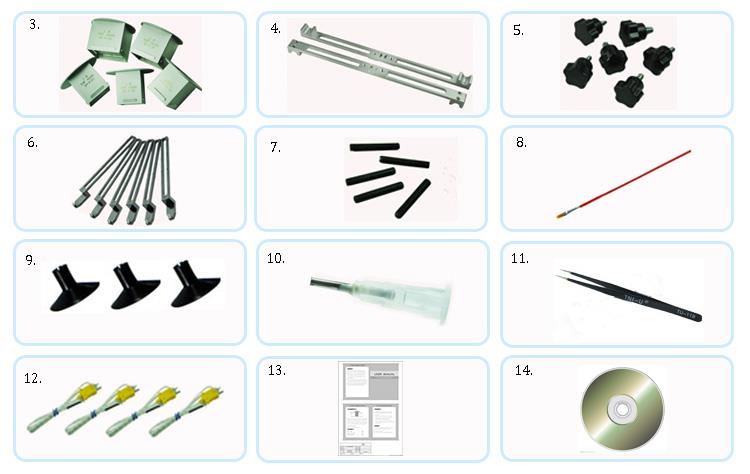

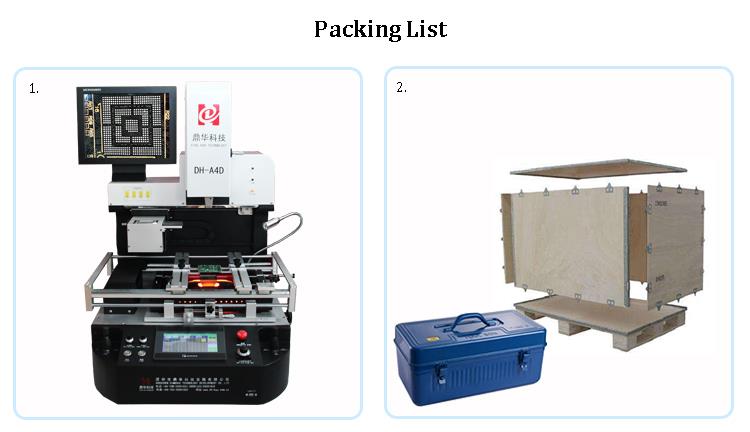

7.Packing والشحن من محطة إعادة صياغة بطاقة VGA الضوئية

8.The الأسئلة الشائعة من محطة إعادة صياغة بطاقة VGA الضوئية

كيفية قياس الإشارة تحت حزمة بغا؟

لقياس الإشارة أسفل BGA ، هناك سيناريوهان تقريبًا: السيناريو أ: قياس الشكل الموجي عند تشغيل IO منخفض السرعة للرقاقة ؛ السيناريو B: قياس جودة الإشارة في IO عالي السرعة. السيناريو A: قياس سرعة IO منخفضة. يمكنك ترك نقطة الاختبار في المرحلة التخطيطية ووضعها في وضع جيد للقياس. إذا لم يكن لديك نقطة اختبار ، يمكنك الطيران فقط. هناك حالتان هنا: أولاً ، إذا كان الدبوس المراد اختباره قريبًا من حافة الشريحة ، فيمكنك الطيران مباشرةً من اللوحة. طريقة خط الطيران: 1 ، أخرج الرقاقة أولاً ، راقب حالة الكرة ، إذا لم يكن هناك قصدير متواصل وشكل أفضل ، يمكن إعادة وضع الرقاقة في مكانها. بالطبع ، إذا لم تقم باختياره ، فيمكنك رميها بعيدًا وتغييرها. 2. يتم حرق السلك الملمع بطرف صغير جدًا ، ويتم استخدام مكواة اللحام على لوح PCB. قم بتسطيح الخط للتأكد من أنه غير محكم ، وإلا ، فسوف يرتد عندما تهب بندقية الهواء. 3 ، رقاقة العودة في المكان. بندقية الهواء تهب. الرجوع إلى إجابتي الأخرى "اليد لحام بغا". ثانياً ، إذا كان الرقم المراد اختباره بعيدًا عن الحافة ، مثل الصف الثالث ، يكون معدل النجاح منخفضًا جدًا. يوصى بإزالة الشريحة وتطويق جميع المسامير على اللوحة. التي اختبار لقياس. مخطط السيناريو B: بالنسبة إلى IO عالي السرعة ، مثل USB و MIPI و DDR وغيرها ، فإن ترك نقاط الاختبار وخطوط الطيران أمر غير مرغوب فيه ، بحيث يمكن قياس الإشارة فقط ، ولا يمكن قياس جودة الإشارة بدقة. علاوة على ذلك ، تحتل نقطة الاختبار نفسها منطقة قيمة للأسلاك وتحدث تأثيرًا سيئًا على مقاومة الإنهاء. لا يمكن إزالة الشريحة إلا ويتم قياس المعلمات S مباشرة على اللوحة قيد الاختبار.
