3 مناطق تسخين وشاشة تعمل باللمس ومحطة لحام Bga

3 مناطق تسخين تعمل باللمس ومحطة لحام BGA

هذه آلة يدوية متطورة، وتتضمن محطة إعادة صياغة BGA، ومجموعة من مكواة اللحام، وكاميرا وشاشة عرض،

وتحظى بشعبية كبيرة لإصلاح أجهزة Xbox وmacbook وPS3/4 وما إلى ذلك في أمريكا الجنوبية والشرق الأوسط وجنوب شرق آسيا وما إلى ذلك.

معلمة المنتج لـ 3 مناطق تسخين تعمل باللمس لمحطة لحام BGA

ميزة المنتج والتطبيقمن 3 مناطق تسخين تعمل باللمس محطة لحام BGA

· تحديد المواقع بالليزر، وضع سريع ودقيق بغا وثنائي الفينيل متعدد الكلور.

· مكواة لحام رقمية خارجية، تساعد في تنظيف BGA واللوحة الأم بسهولة.

· مع أنبوب فراغ، والتقاط رقاقة بغا مريح.

· مع واجهة USB 2.0، يمكن توصيلها بالكمبيوتر، والتحكم فيها بواسطة البرنامج.

· يمكن استخدام إعدادات الوقت الحقيقي وعرض ملف درجة الحرارة الفعلي لتحليل المعلمات وتصحيحها.

· جهاز استشعار درجة الحرارة الخارجية يتيح مراقبة درجة الحرارة والتحليل الدقيق لملف درجة الحرارة في الوقت الحقيقي.

· شاشة لمس عالية الدقة وكلمة مرور لبدء التشغيل للحماية والتعديل، والتحكم PLC، وتعديل الإعداد الذاتي لمعلمات PID،

وحدة درجة الحرارة الدقيقة.

· اعتماد ثلاث مناطق تسخين، السخان العلوي والسخان المنخفض هما الهواء الساخن، والسخان السفلي هو منطقة التسخين بالأشعة تحت الحمراء.

· التحكم في الحلقة المغلقة من النوع K، دقة درجة الحرارة ستكون ±2 درجة

· مروحة تبريد ذات تدفق متقاطع عالي الطاقة، تمنع ثنائي الفينيل متعدد الكلور من التشوه.

· نظام التلميح الصوتي: يوجد تذكير صوتي لمدة 5 ثوانٍ-10 قبل اكتمال عملية التسخين، لتجهيز المشغل

· التدابير الأمنية: وظيفة الحماية من الحرارة الزائدة والتوقف في حالات الطوارئ

طلب:
1. محطة إعادة العمل هذه مناسبة للوحة الأم للهاتف المحمول، ودائرة فك التشفير، ولوحة دوائر جهاز التوجيه، وXBOX 360،

المنتجات الرقمية وما إلى ذلك
2. ثلاث مناطق حرارة للتدفئة المستقلة، الحرارة العلوية 800 واط، منطقة التسخين بالأشعة تحت الحمراء 2700 واط، السخان السفلي 1200 واط
3. أقصى درجة حرارة: 400 درجة
4. الكمبيوتر الصناعي المثبت في الجهاز للتحكم في درجة الحرارة، منحنى درجة الحرارة، لحام الرقاقة تلقائيًا،

التسخين والتبريد والتحكم الذكي في درجة الحرارة عالي الدقة، لجعل التحكم في درجة الحرارة دقيقًا للغاية
5. رأس تسخين متحرك، عملية مريحة
6. لوحة دائرة تبريد مروحة التدفق المتقاطع عالية الطاقة
7.Built في القلم فراغ الشفط جيئة وذهابا التقاط رقاقة بغا ما يصل
8. لوحة التسخين بالأشعة تحت الحمراء يمكن التحكم فيها بشكل فردي
9. تصميم عالمي لحامل ثنائي الفينيل متعدد الكلور، منطقة اللحام لا تحتاج إلى إطار
10. يستخدم التسخين السفلي للتسخين المسبق للوحة PCB، تأكد من عدم تشوه لوحة PCB، ودعم الحجم الأقصى

420*400 مللي متر ثنائي الفينيل متعدد الكلور

11. مناسبة لجميع أنواع إصلاح BGA (CCGA، BGA، QFN، CSP، LGA، Micro SMD، MLF...)
الرصاص وخالية من الرصاص

تفاصيل المنتج لمحطة لحام BGA ذات 3 مناطق تسخين تعمل باللمس

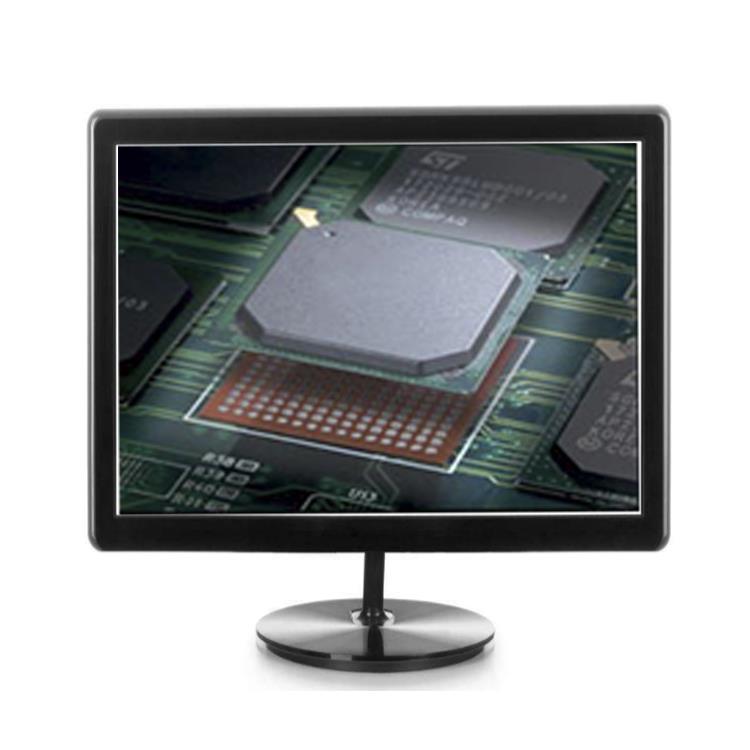

شاشة عرض (شاشة عرض)، 1080P، 15 بوصة، يمكننا ملاحظة عملية الذوبان عند اللحام.

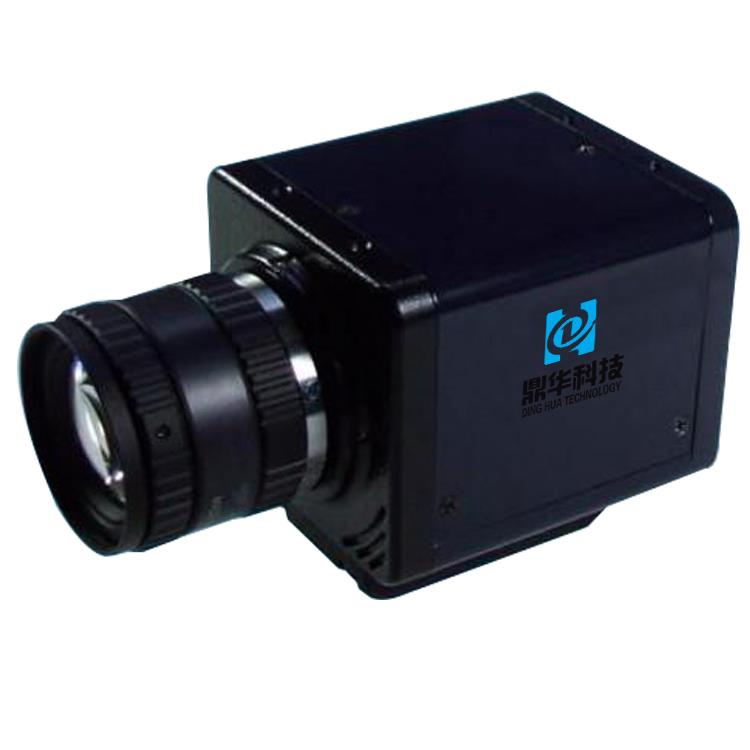

كاميرا، 2 مليون بكسل، تستخدم مع شاشة عرض لمراقبة لحام كرة اللحام BGA.

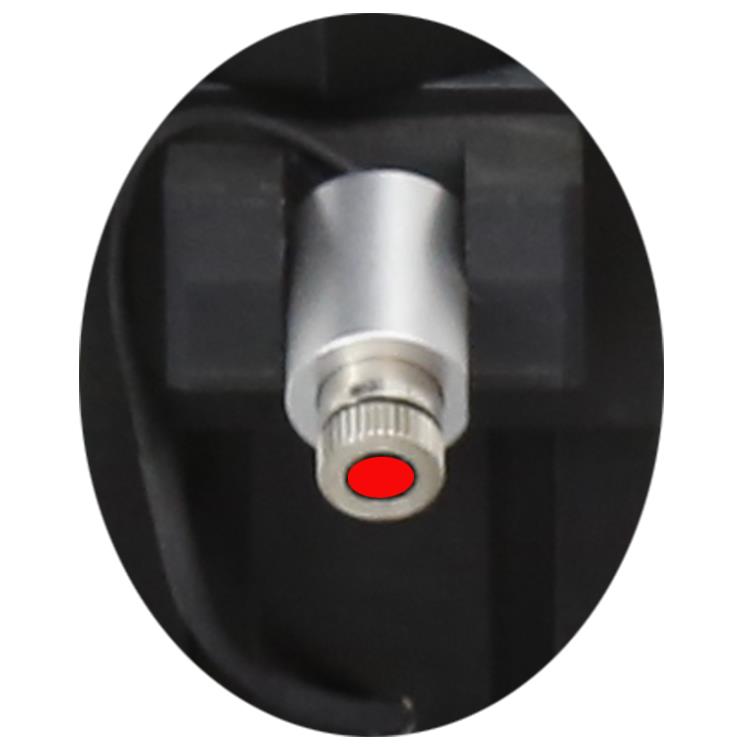

تحديد المواقع بالليزر، لوضع ثنائي الفينيل متعدد الكلور والرقاقة في المكان المناسب بسرعة.

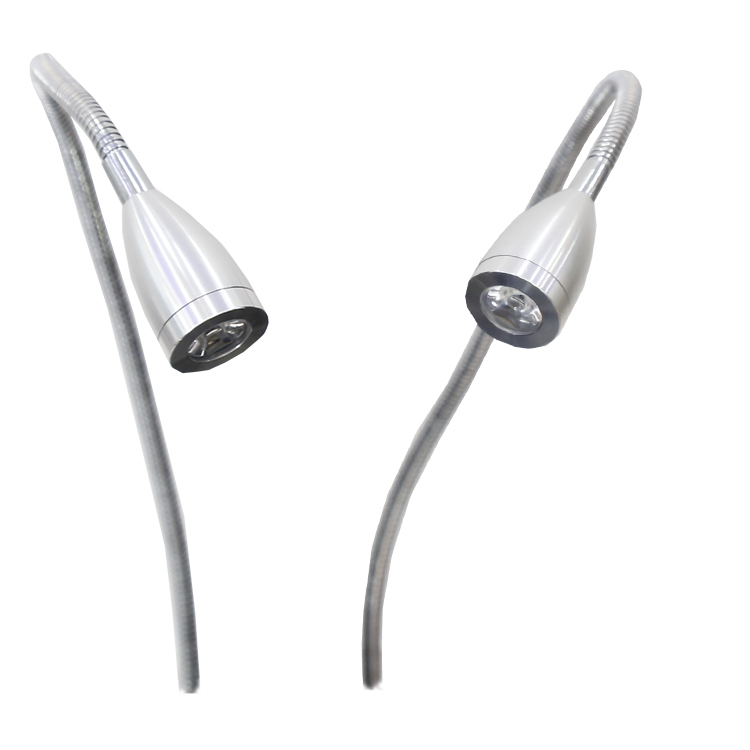

مصابيح مزدوجة بدون ظل، 5 وات، بغض النظر عن مكان وقوف المهندس، لا يوجد ظل على PCB، مما سيكون مفيدًا

لمراقبة عملية اللحام.

مروحة تبريد ذات تدفق متقاطع، مصدر الطاقة: 24 فولت، السرعة: الحد الأقصى 2500±10% دورة في الدقيقة، عند إيقاف الماكينة أو الضغط على زر الطوارئ،

سيبدأ العمل تلقائيًا.

خدمة التوصيل والشحن لمحطة لحام BGA ذات 3 مناطق تسخين تعمل باللمس

1. 1 ~ 3 أيام لأقل من 5 مجموعات، 5 ~ 10 مجموعات لمدة 3 ~ 5 أيام، أكثر من 10 مجموعات، يعتمد على الكمية الحقيقية.

2. تقديم التدريب والتركيب والتشغيل مجانًا

3. بالنسبة للموزعين، مزيد من فترة الضمان.

حول المصنع

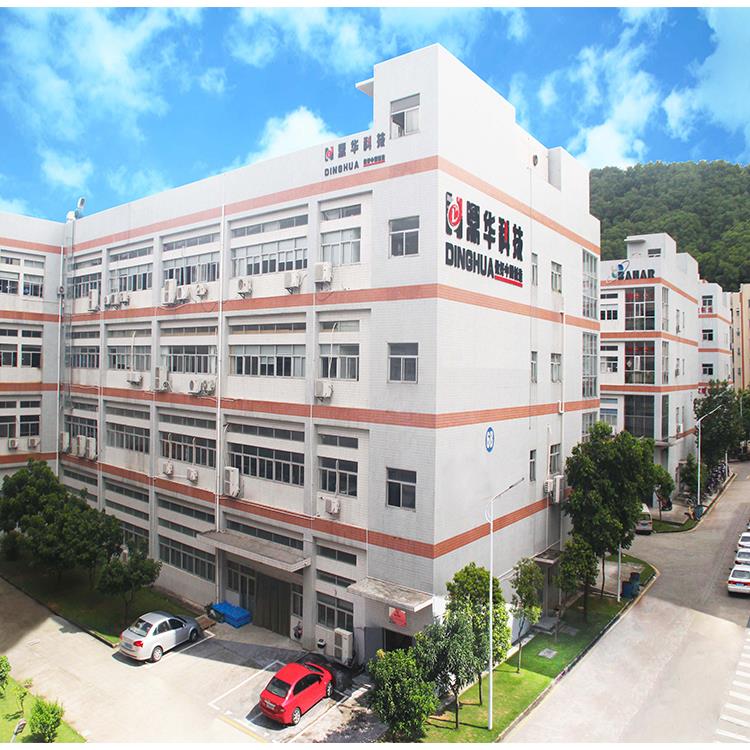

مصنعنا في الخارج

مكتبنا

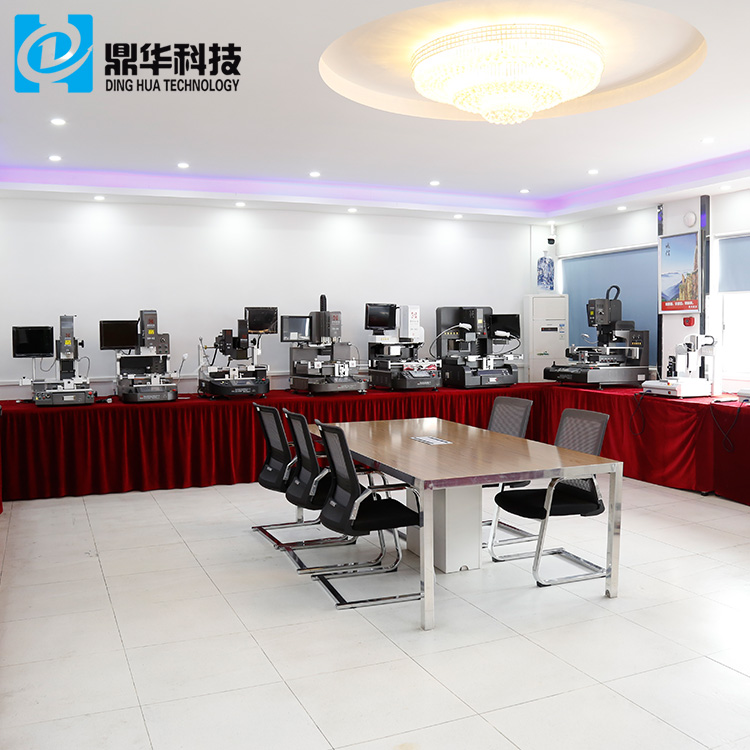

غرفة المعرض لدينا

ورشة عمل لتصنيع محطة إعادة صياغة BGA

الأسئلة الشائعة حول محطة لحام bga ذات الشاشات التي تعمل باللمس ذات 3 مناطق تسخين

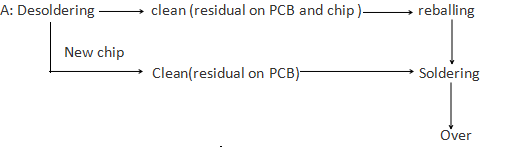

1. س: كم عدد الخطوات التي يجب علي القيام بها لإصلاح الشريحة؟

2. س: هل يمكنني تشغيله دون أي خبرة على الإطلاق؟

ج: بالطبع، يوجد قرص تعليمي مع الآلة مرسل إليك أيضًا

يمكن لفريق المبيعات المحترف بعد الخدمة أن يوفر لك أفضل دعم.

3. س: ما هي ميزة منتجاتك؟

ج: لدينا ورشة عمل CNC الخاصة بنا والتي يمكنها تصنيع جميع قطع الغيار لمحطة إعادة صياغة BGA هذه، بجودة

يمكن فحص المنتجات من قبل مفتشنا في البداية، لذلك نحن المصنع الأصلي بأسعار تنافسية.

4. س: هل سيتم كسر الجهاز عند الإرسال؟

ج: لا، سنقوم بإجراء اختبار الاهتزاز لمدة 24 ساعة على الأقل قبل التسليم، ثم نفحص الماكينة مرة أخرى للتأكد من كل شيء

على ما يرام.

النصائح الإصلاح ذات الصلة

إصلاح الموصل المرفوع، طريقة الختم الإيبوكسي

إجراء

1. نظف المنطقة.

2. قم بإزالة أي عوائق تمنع الدائرة المرفوعة من الاتصال بسطح لوحة القاعدة.

حذر

كن حذرًا أثناء التنظيف وإزالة جميع العوائق، حتى لا تمد الموصل المرفوع أو تتلفه.

3. امزج الايبوكسي.

4. قم بتطبيق كمية صغيرة من الإيبوكسي بعناية تحت كامل طول الدائرة المرفوعة. قد يكون طرف سكين الدقة

يستخدم لتطبيق الايبوكسي. (انظر الشكل 1).

5. اضغط على الدائرة المرفوعة لأسفل داخل الإيبوكسي وتلامس مع مادة اللوحة الأساسية.

6. قم بوضع إيبوكسي إضافي على سطح الدائرة المرفوعة وعلى جميع الجوانب حسب الحاجة.

7. علاج الايبوكسي لكل إجراء 2.7 خلط الايبوكسي والتعامل معه. قد تكون بعض المكونات حساسة لدرجة الحرارة المرتفعة.

8. قم بتطبيق طلاء السطح ليتناسب مع الطلاء السابق كما هو مطلوب.
