محطة إعادة العمل SMD بشاشة تعمل باللمس بالهواء الساخن



1. ميزات المنتج لمحطة إعادة العمل SMD بشاشة تعمل باللمس بالهواء الساخن





1. يمكن ضبط منطقة درجة الحرارة الأولى والثانية على 8 شرائح (أعلى / أسفل) لمحات درجة الحرارة

و 8 ملف تعريف درجة حرارة ثابتة. ويمكن لمحطة إعادة صياغة bga توفير 10 آلاف قطعة مختلفة

ملامح درجة الحرارة الإجمالية.



2. المنطقة الثالثة هي منطقة التسخين المسبق لضمان حصول PCB على الحرارة الكاملة أثناء عملية إعادة العمل.

3. يمكن توصيل محطة إعادة صياغة BGA DH-B2 بجهاز الكمبيوتر باستخدام منفذ تسلسلي RSS مدمج للكمبيوتر الشخصي

يأتي مع القرص المضغوط للبرنامج

4. يتم تشغيل ملفات درجة الحرارة للتدفئة العلوية والسفلية بشكل مستقل عند استخدام DH-B2

محطة إعادة العمل BGA قيد العمل، ويمكن أن تساعد مروحة التدفق المتقاطع على تبريد PCBA بسرعة

حماية تشوه PCBA يحدث.



2. المواصفات

قوة	4800W
سخان علوي	هواء هول 800 واط
سخان سفلي	الهواء الساخن 1200 واط. الأشعة تحت الحمراء 2700 واط
مزود الطاقة	تيار متردد 220 فولت +10% 50/60 هرتز
البعد	الطول 800 * العرض 900 * الارتفاع 750 ملم
تحديد المواقع	دعم ثنائي الفينيل متعدد الكلور على شكل حرف V. ومع تركيبات عالمية خارجية
التحكم في درجة الحرارة	الحرارية من النوع K، التحكم في الحلقة المغلقة، التسخين المستقل
دقة درجة الحرارة	±2 درجة
حجم ثنائي الفينيل متعدد الكلور	الحد الأقصى 450*500 مم، الحد الأدنى 20*20 مم
ضبط منضدة العمل	± 15 مم للأمام/الخلف، T15 مم لليمين واليسار
BGAchip	80*80-1*1 ملم
الحد الأدنى لتباعد الشريحة	0.15 ملم
مستشعر درجة الحرارة	4 (اختياري)
ليس الوزن	36 كجم

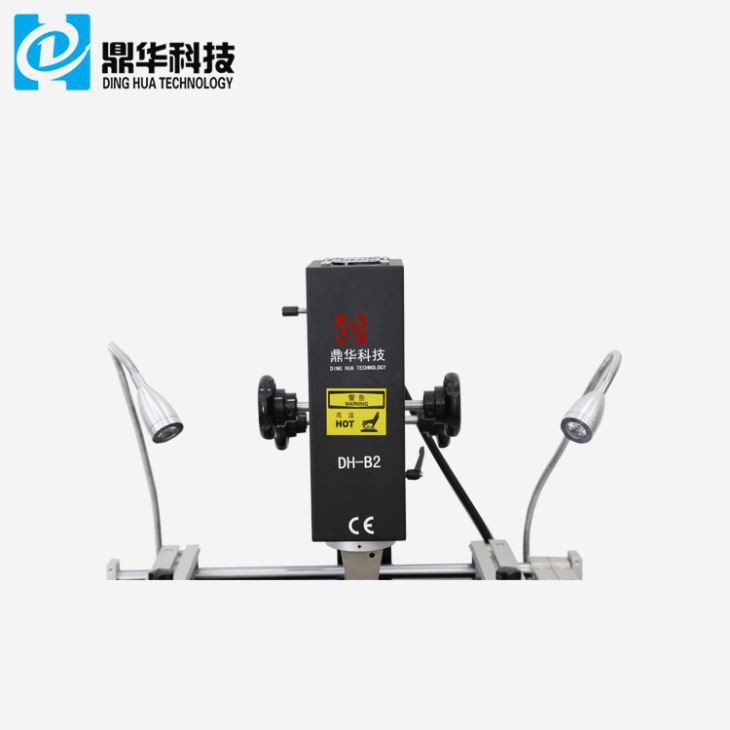

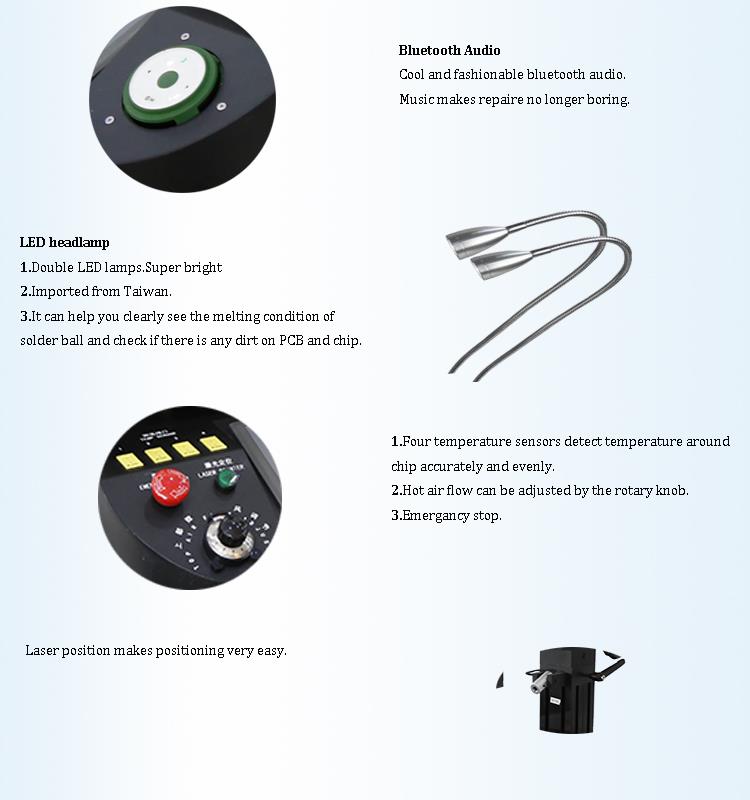

3. تفاصيل محطة إعادة العمل SMD بشاشة تعمل باللمس بالهواء الساخن

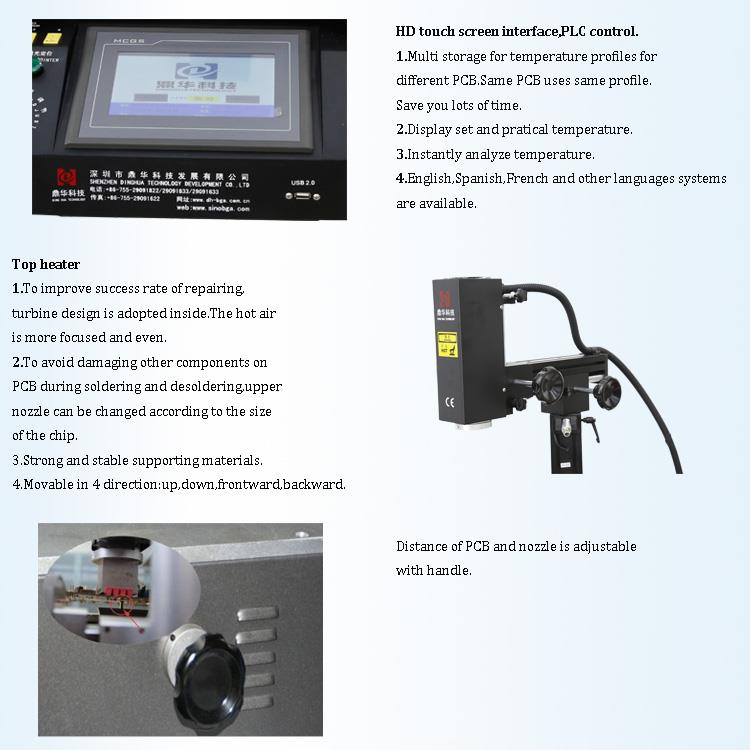

1.HD واجهة شاشة تعمل باللمس.

2. ثلاثة سخانات مستقلة (الهواء الساخن والأشعة تحت الحمراء)؛

3. قلم فراغ.

4. كشافات Led.

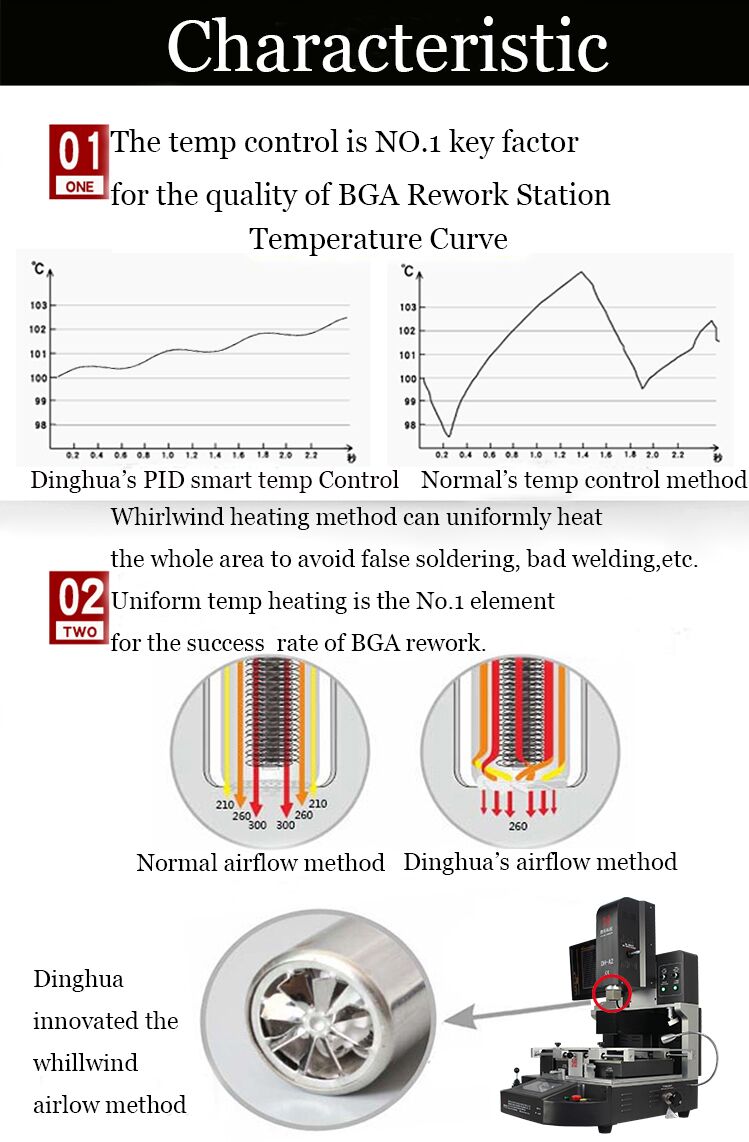

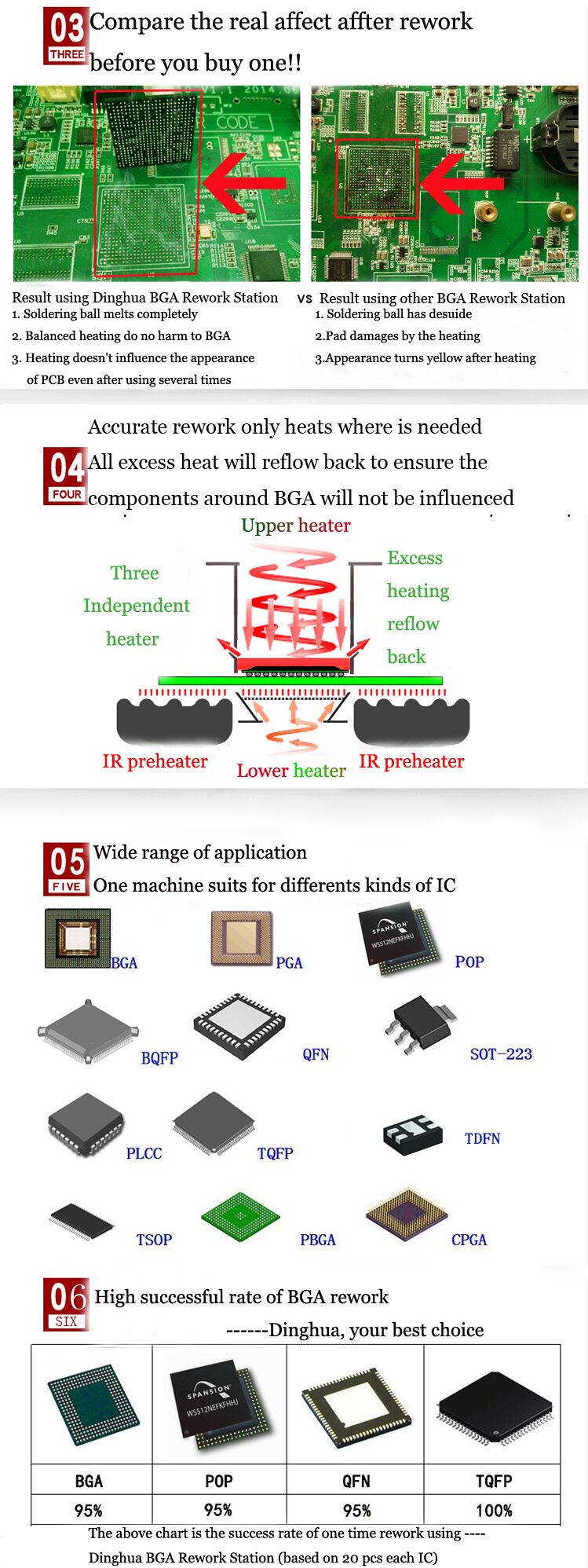

4.لماذا تختار محطة إعادة العمل SMD ذات شاشة تعمل باللمس بالهواء الساخن؟





5. الشهادة

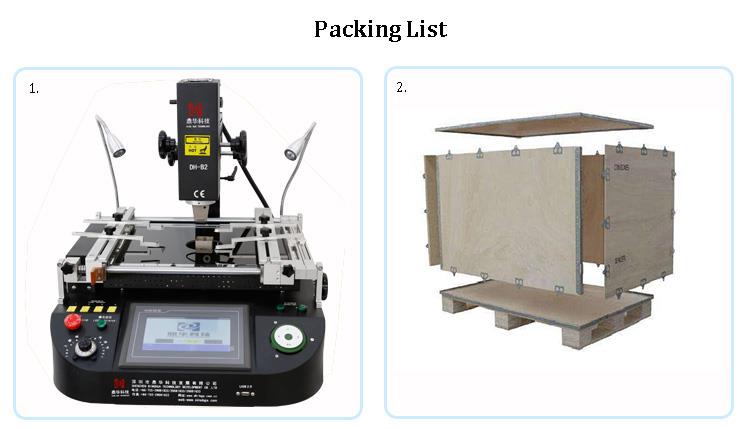

6. التعبئة والشحن لمحطة إعادة العمل SMD بشاشة تعمل باللمس بالهواء الساخن





8. المعرفة ذات الصلة

الحذر من استخدام الاستنسل

1. نظافة الشبكة الفولاذية

لماذا غسل الإستنسل؟

ضمان طباعة معجون اللحام

الحفاظ على الإستنسل تجريدها بشكل جيد

تقليل جسور الطباعة

تجنب البقشيش والطي والأخطاء المطبعية الأخرى

احرص:

1. للحفاظ على الاستنسل نظيفًا، تأكد من أن الاستنسل محمي ضد الغبار.

2. يجب تنظيف الاستنسل مباشرة بعد الاستخدام لتجنب معالجة معجون اللحام المتبقي وصعوبة معالجته.

لإزالة.

3. توضع الاستنسل على رف مخصص وتوضع بشكل عمودي. يجب أن تكون الألواح والألواح معزولة

عن بعضها البعض (يجوز تصويرها)، ويُحظر التراص والاتصال ببعضها البعض. للإستنسل ذلك

في انتظار التنظيف، ويجب عدم وضعها بشكل عشوائي لتجنب التلف العرضي.



2. عند حدوث العيوب التالية، يجب استبدال الاستنسل المجهز حديثًا وتنظيف الاستنسل القديم.

1. يتجاوز برميل معجون اللحام المفتوح بالفعل فترة الاستخدام الصالحة؛

2. تم استخدام الاستنسل لمدة 8 ساعات.

3. توصيل شبكة فولاذية (عيوب إنتاج الدُفعات "طباعة غير مكتملة لمعجون اللحام")؛



3. طريقة تنظيف الشباك الفولاذية

1. عبر الإنترنت: امسح كل 5 قطع تلقائيًا؛

2. النوع غير المتصل بالإنترنت: المسح اليدوي، التنظيف اليدوي بالكحول تحت الضوء؛

3. غير متصل: معدات التنظيف بالموجات فوق الصوتية.



4. اختبار الشد لشبكة الصلب

1. يجب اختبار الاستنسل من حيث التوتر بعد كل عملية تنظيف خارج الخط؛

2. قم بقياس خمس نقاط توتر على الأقل (أربع زوايا + نقاط مركزية)؛

3 التوتر أكبر عموما من 30N؛



5. إدارة الإستنسل

1. ينبغي تحديد مدة خدمة الاستنسل ومراقبتها بطريقة فعالة. الإستنسل التي تتجاوز

يجب إلغاء عمر الخدمة. يحظر استخدام الإستنسل للاستخدام المطول. (عادة 100،000 مرة)

2. يجب ترقيم كل استنسل وتحديد المنتجات التي يمكن استخدامها لكل استنسل بوضوح.

3. يجب دائمًا ضمان احتواء كل استنسل على قطع غيار بحيث يمكن استبداله على الفور عند الحاجة

تحدث حالة غير طبيعية.



6. تأثير شبكة الصلب على طباعة معجون اللحام

سمك الاستنسل وحجم فتح الشبكة الفولاذية يحددان كمية معجون اللحام المطلوب

مطبوعة. معجون اللحام الزائد سوف يسبب التجسير. سيؤدي القليل جدًا من معجون اللحام إلى عدم كفاية اللحام أو عدم وجوده

لحام dvertent. شكل فتحة الشبكة الفولاذية ونعومة جدار الشبكة الفولاذية

تؤثر أيضًا على جودة تجريد معجون اللحام.
