الوصف

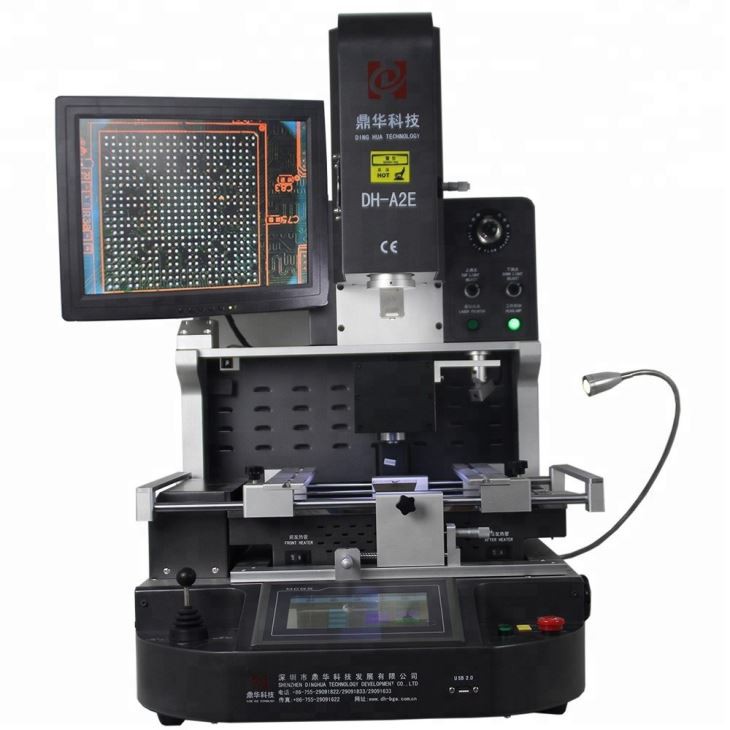

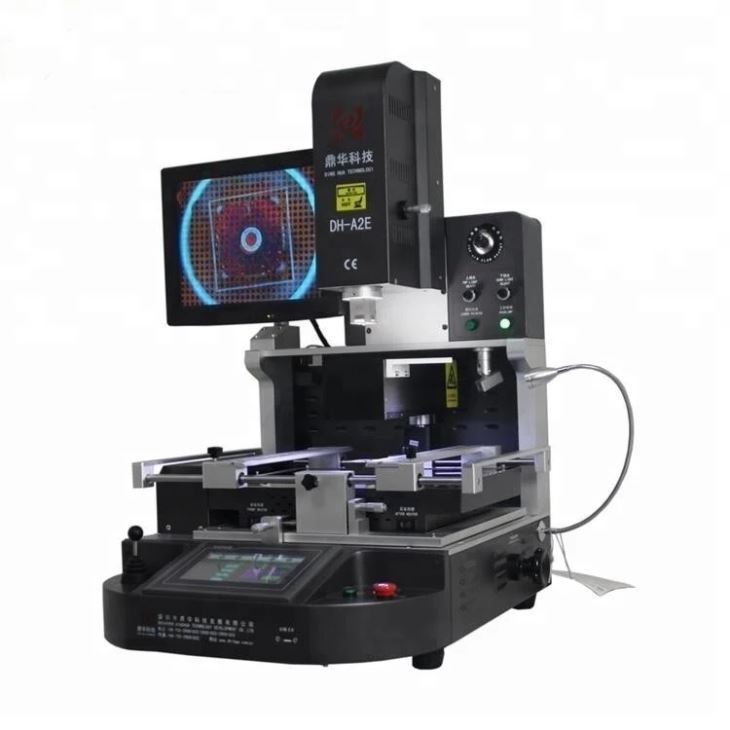

إصلاح الهواتف المحمولة معدات طاولة لحام BGA
عملية العرض:
تشير معدات طاولة لحام الهواتف المحمولة إلى الأدوات ومحطات العمل المتخصصة المستخدمة في لحام وإعادة صياغة مكونات BGA (صفيف شبكة الكرة) في إصلاحات الهواتف المحمولة. BGA هو نوع من عبوات السطح المستخدمة للدوائر المتكاملة (ICS) ، والتي توجد عادة في الهواتف المحمولة.
تخلص من كرة BGA والقصدير
تحديد:
| 1 | القوة الكلية | 5200w |
| 2 | 3 سخانات مستقلة | أعلى الهواء الساخن 1200W ، الهواء الساخن الساخن 1200W ، أسفل المسخين بالأشعة تحت الحمراء 2700W |
| 3 | الجهد االكهربى | AC220V ± 10 ٪ 50/60 هرتز |
| 4 | أجزاء كهربائية | 7 '' شاشة تعمل باللمس + وحدة التحكم في درجة الحرارة ذكية عالية الدقة + برنامج تشغيل محرك السهول + PLC + LCD شاشة + نظام CCD بصري عالي الدقة + تحديد موقع الليزر |
| 5 | التحكم في درجة الحرارة | K-SESOR الحلقة المغلقة + PID تعويض مؤقت تلقائي + وحدة درجة الحرارة ، دقة درجة الحرارة في غضون ± 2 درجة. |
| 6 | PCB تحديد المواقع | V-Groove + Universal Thips + Sovable PCB Shelf |
| 7 | حجم ثنائي الفينيل متعدد الكلور المطبق | كحد أقصى 370 × 410 مم دقيقة 22x22mm |
| 8 | حجم BGA المطبق | 2x2mm ~ 80x80mm |
| 9 | أبعاد | 600x700x850 مم (الطول * العرض * الارتفاع) |
| 10 | وزن صافي | 70 كجم |
التطبيقات:
المميزة:
إصلاح الهواتف المحمولة معدات طاولة لحام BGAتم تصميمه للعمل بأحجام مختلفة من BGA و QFP والمكونات الأخرى. إنه يتميز بنظام بصري متقدم يسمى "Split Vision" ونظام لحام تحديد المواقع الدقيق ، مما يتيح لك استبدال أي مكون بسهولة وأمان. تتيح شاشة LCD المدمجة ضبطًا دقيقًا لموضع اللحام على اللوحة.
قائمة التعبئة:
المواد: علبة خشبية قوية+قضبان خشبية+قضبان لؤلؤة برهان مع فيلم
- 1pc إصلاح الهواتف المحمولة معدات طاولة لحام BGA
- 1pc فرشاة القلم
- 1PC دليل التعليمات
- 1pc cd video
- 3pcs الفوهات العلوية
- 2pcs الفتحات السفلية
- 6pcs التركيبات العالمية
- 6pcs تثقيت البراغي
- 4pcs دعم المسمار
- حجم المصاصة: أقطار في 2،4،8،10،11mmm
- سداسي سداسي داخلي: M2/3/4
- البعد: 81*76*85 سم
- الوزن الإجمالي: 115 كجم
مواصفة:
|
القوة الكلية |
5200W |
|
سخان أعلى |
1200W |
|
سخان أسفل |
2nd 1200W ، 3rd IR Heater 2700W |
|
الجهد االكهربى |
AC220V/110V ± 10 ％ 50Hz |
|
نظام التغذية |
نظام التغذية التلقائي للرقاقة |
|
وضع التشغيل |
وضعان: يدوي وتلقائي ، اختر مجانا! شاشة اللمس HD ، والآلة البشرية الذكية ، وإعداد النظام الرقمي. |
|
تخزين ملف تعريف درجة الحرارة |
50 ، 000 المجموعات (عدد المجموعات المحدودة) |
|
عدسة كاميرا CCD الضوئية |
تمتد تلقائيًا وطيًا لاختيار رقاقة BGA ووضعها |
|
تكبير الكاميرا |
1.8 مليون بكسل |
|
طاولة العمل الرائعة: |
± 15mm إلى الأمام/للخلف ، ± 15mm يمين/يسار |
|
دقة التنسيب: |
± 0. 015mm |
|
تحديد المواقع BGA |
وضع الليزر ، الموضع السريع والدقيق من ثنائي الفينيل متعدد الكلور و BGA |
|
موقف ثنائي الفينيل متعدد الكلور |
تحديد المواقع الذكية ، يمكن ضبط ثنائي الفينيل متعدد الكلور في اتجاه X ، Y مع "5 نقاط دعم" + V-Groov PCB Bracket + Universal Universal. |
|
إضاءة |
قاد تايوان ضوء العمل ، أي زاوية قابلة للتعديل |
|
التحكم في درجة الحرارة |
مستشعر K ، حلقة إغلاق ، PLC Control |
|
دقة درجة الحرارة |
± 2 درجة |
|
حجم ثنائي الفينيل متعدد الكلور |
كحد أقصى 450 × 400 مم دقيقة 22 × 22 مم |
|
رقاقة BGA |
1x 1 - 80 x80 مم |
|
الحد الأدنى تباعد الرقائق |
0. 015mm |
|
مستشعر مزاج خارجي |
قطعة واحدة |
|
أبعاد |
L740 × W630 × H710 مم |
|
وزن صافي |
70 كجم |
