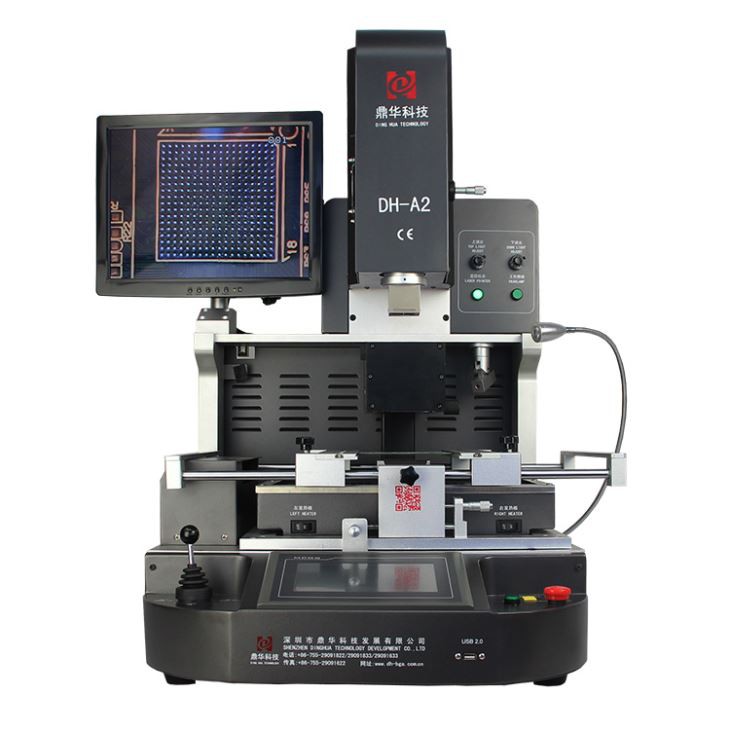

محطة إعادة صياغة iPad BGA البصرية
1 تلقائيا لحام ، desolder و mount bga ic .
2 كاميرا CCD عالية الدقة ونظام المحاذاة البصرية .
3. معدل نجاح مرتفع للإصلاح .
4. 3 سخانات التسخين بالتساوي .
الوصف
1. التطبيق
مناسب لإصلاح مختلف مركبات ثنائي الفينيل متعدد الكلور والرقائق .
- ينطبق على اللوحات الأم لأجهزة الكمبيوتر ، والهواتف الذكية ، وأجهزة الكمبيوتر المحمولة ، وأجهزة MacBooks ، ولوحات المنطق ، والكاميرات الرقمية ، ومكيفات الهواء ، وأجهزة التلفزيون ، وغيرها من الأجهزة الإلكترونية المستخدمة في الصناعات مثل الطبية والاتصالات والسيارات .
- متوافق مع مجموعة واسعة من أنواع الرقائق ، بما في ذلك: BGA ، PGA ، POP ، BQFP ، QFN ، SOT223 ، PLCC ، TQFP ، TDFN ، TSOP ، PBGA ، CPGA ، و LED شرائح.
2. ميزات المنتج
- معدل نجاح مرتفع لإصلاحات الرقائق و PCB
- نظام محاذاة بصري دقيق
توفر كاميرا CCD ما يصل إلى 200 × التكبير مع الإضاءة العلوية/لأسفل قابلة للتعديل ، والتكحلي التلقائي ، والعملية بمساعدة البرامج . دقة التثبيت ضمن 0 . 01 مم.
- التلقائي التلقائي ، التثبيت ، واللحام
- ثلاث سخانات خاضعة للرقابة بشكل مستقل
تستخدم السخانات العلوية والسفلية تسخين الهواء الساخن ، في حين أن الثالثة هي منطقة التسخين بالأشعة تحت الحمراء .
3. المواصفات
| قوة | 5300W |
| سخان أعلى | الهواء الساخن 1200W |
| سخان أسفل | Hot Air 1200W . الأشعة تحت الحمراء 2700W |
| مزود الطاقة | AC220V ± 10 ٪ 50/60 هرتز |
| البعد | L530*W670*H790 مم |
| تحديد المواقع | دعم V-Groove PCB ، مع لاعبا اساسيا عالمي خارجية |
| التحكم في درجة الحرارة | K-type Thermocouple ، التحكم في الحلقة المغلقة ، تسخين مستقل |
| دقة درجة الحرارة | ± 2 درجة |
| حجم ثنائي الفينيل متعدد الكلور | كحد أقصى 450*490 مم ، دقيقة 22 ＊ 22 ملم |
| Workbench Tuning | ± 15mm إلى الأمام/للخلف .+15 ملم يمين/يسار |
| رقاقة BGA | 80 ＊ 80-1 ＊ 1 مم |
| الحد الأدنى تباعد الرقائق | 0.15mm |
| مستشعر درجة الحرارة | 1 (اختياري) |
| وزن صافي | 70 كجم |

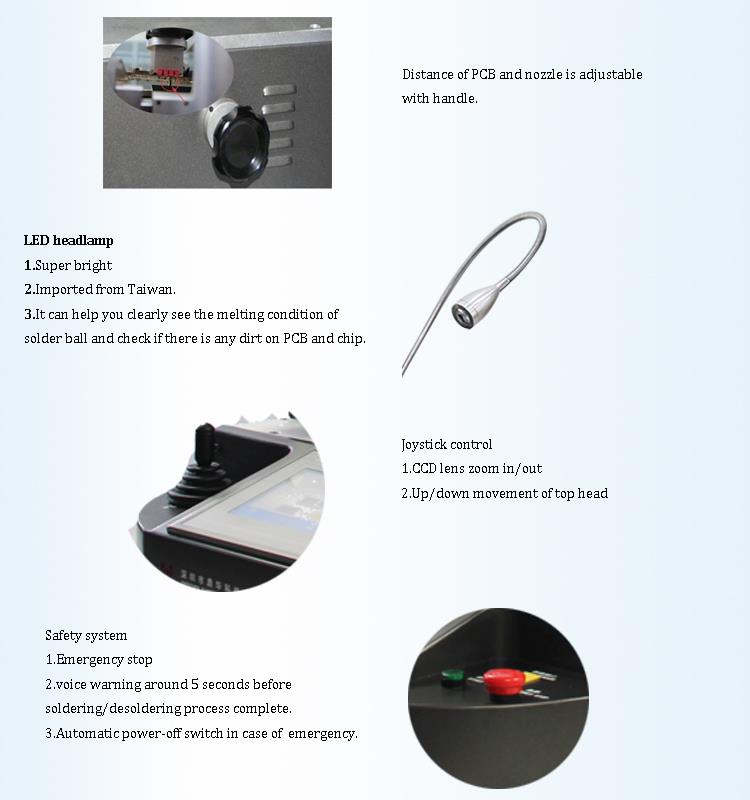

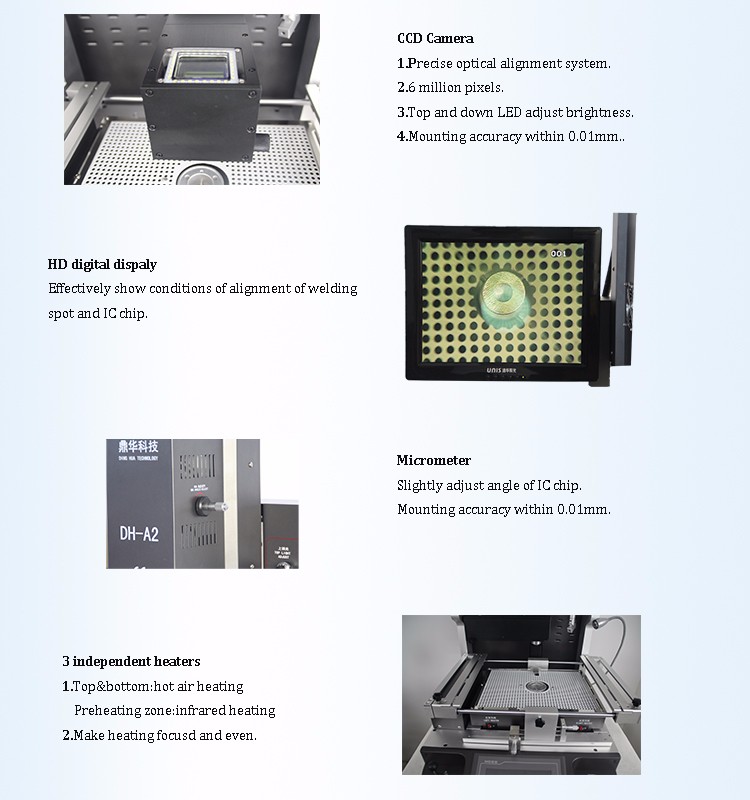

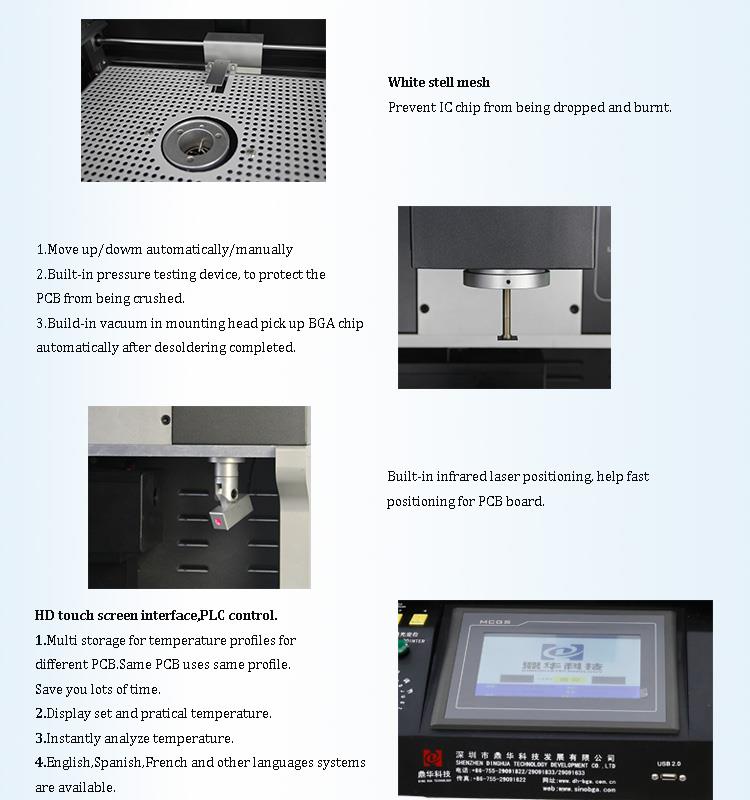

4. التفاصيل

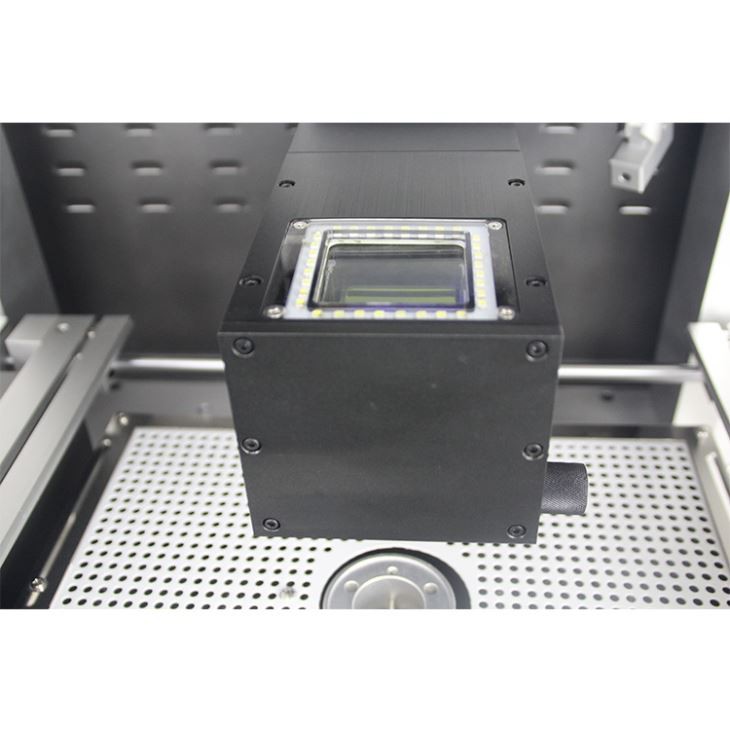

- كاميرا CCD (نظام محاذاة بصري دقيق)
- شاشة DIGITAL HD
- ميكرومتر لضبط زاوية الرقائق
- ثلاث سخانات مستقلة (الهواء الساخن والأشعة تحت الحمراء)
- تحديد موقع الليزر
- واجهة شاشة اللمس عالية الدقة مع التحكم في PLC
- LED مصابيح الأمامية
- التحكم في عصا التحكم

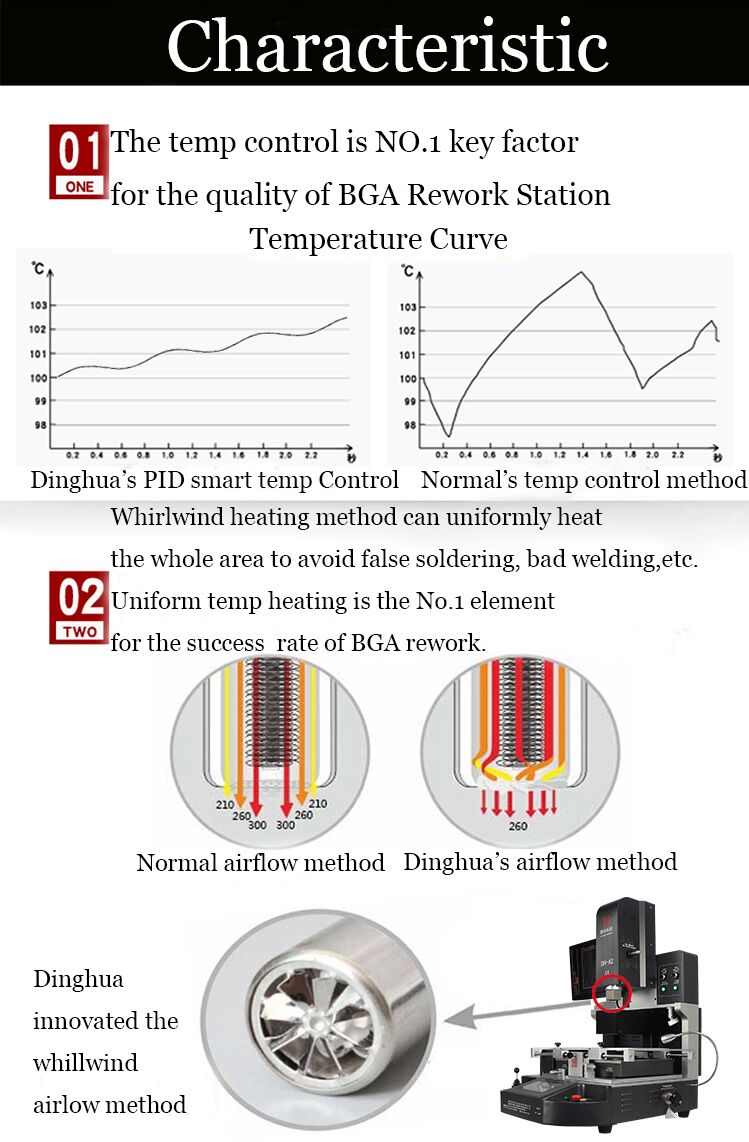

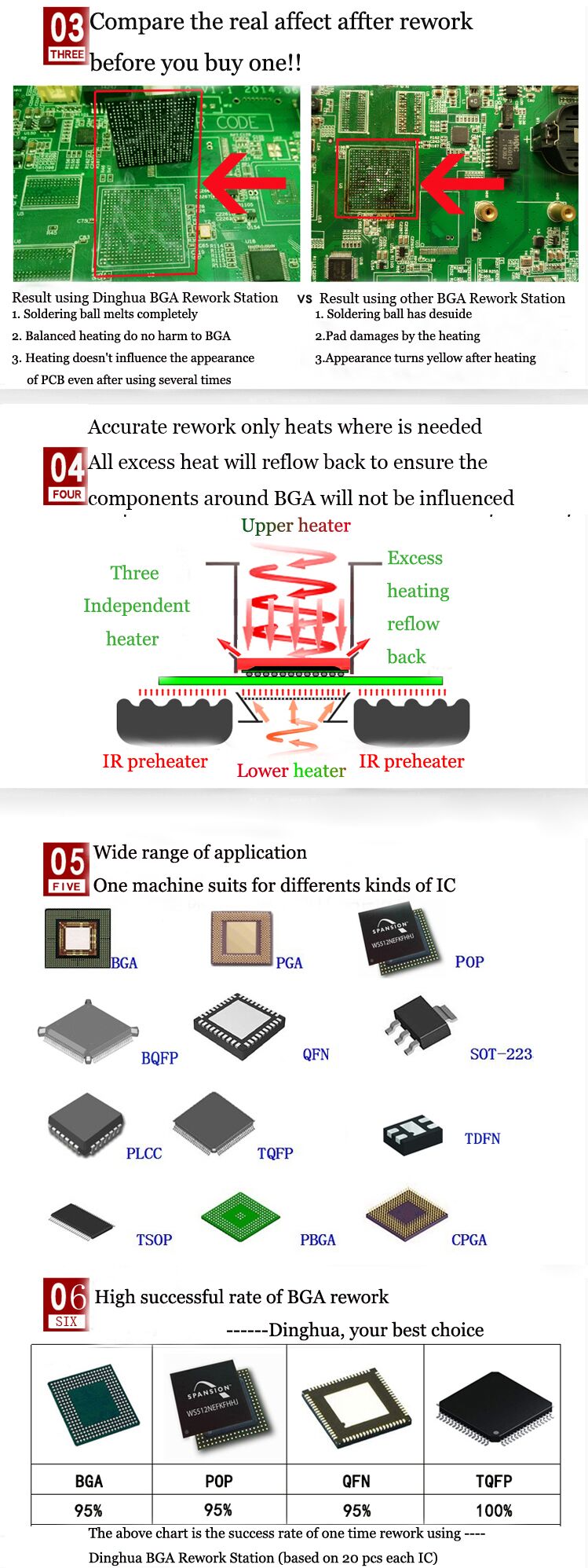

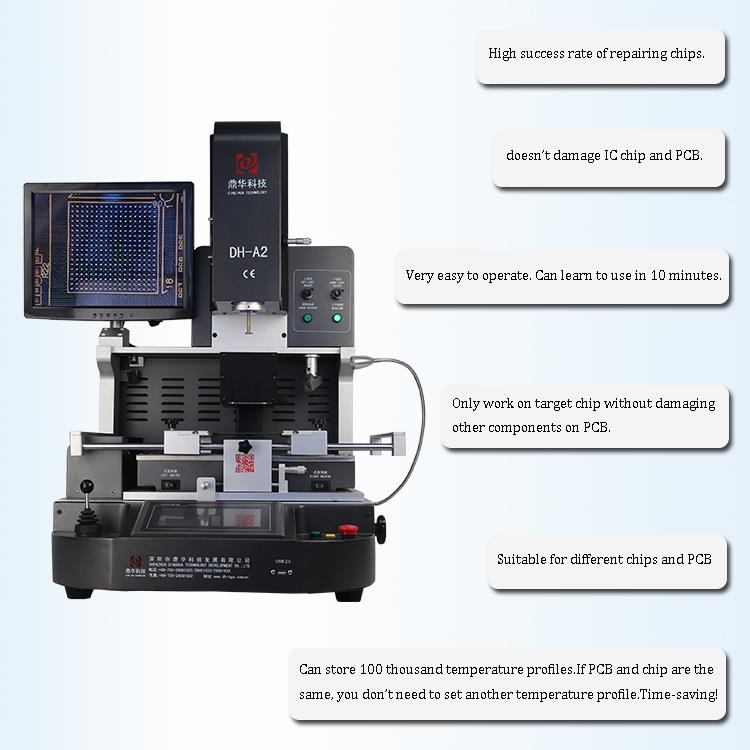

5. لماذا اختر محطة إعادة صياغة iPad BGA البصرية؟
6. الشهادة
لضمان الجودة ، كان Shenzhen Dinghua Technology Development Co . ، Ltd . من بين أول من حصل C-TPAT .
7. التعبئة والشحن
8. الأسئلة الشائعة
• ما نوع قطع الغيار التي تقدمها؟

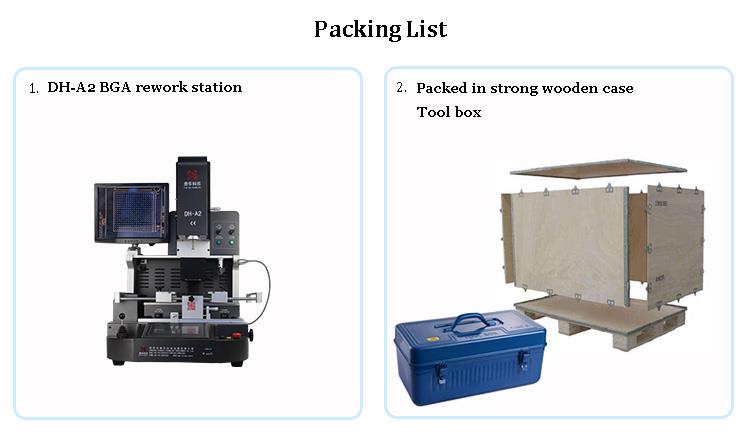

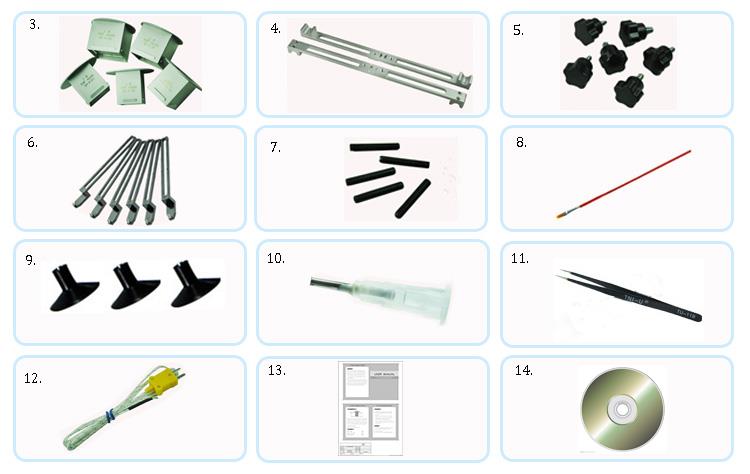

A:تتضمن قائمة التعبئة ما يلي:
- الآلة: 1 مجموعة
- صندوق الأدوات - جميع العناصر معبأة بشكل آمن في حالات خشبية متينة مناسبة للاستيراد والتصدير
- فوهات أعلى: 3 أجزاء (31 × 31 مم ، 38 × 38 مم ، 41 × 41 مم)الفوهات السفلية: 2 أجهزة كمبيوتر (34 × 34 مم ، 55 × 55 مم)
- الحزم: 2 أجهزة كمبيوتر
- مقابض البرقوق: 6 أجهزة كمبيوتر
- التركيبات العالمية: 6 أجهزة كمبيوتر
- مسامير الدعم: 5 أجهزة كمبيوتر
- قلم الفرشاة: 1 جهاز كمبيوتر
- أكواب الفراغ: 3 أجهزة كمبيوتر
- إبرة الفراغ: 1 جهاز كمبيوتر
- ملاقط: 1 جهاز كمبيوتر
- سلك مستشعر درجة الحرارة: 1 جهاز كمبيوتر
- دليل التعليمات المهنية: 1 جهاز كمبيوتر
- قرص مضغوط تدريس: 1 جهاز كمبيوتر
• ليس لدي أي مهارات مهنية أو معرفة حول اللحام أو رقائق التثبيت . هل من الصعب استخدام هذا الجهاز؟
A:لا يلزم وجود مهارات احترافية . الجهاز تلقائي وسهل التعلم . يمكن لمعظم المستخدمين تشغيله في غضون 10 دقائق . يتوفر التدريب المجاني من مهندسينا .
• ماذا عن الضمان؟
A:نحن نقدم ضمان 1- العام للجهاز بأكمله وضمان3- للعام .
