إصلاح محطة إعادة عمل الهواء الساخن BGA

                                                                                  مجموعة أدوات إصلاح وحدة المعالجة المركزية لجهاز Macbook DH-A2E

محطة إعادة العمل BGA بالهواء الساخن عبارة عن قطعة من المعدات المستخدمة لإصلاح مكونات مصفوفة الشبكة الكروية (BGA) على المطبوعات

لوحات الدوائر (ثنائي الفينيل متعدد الكلور). تتكون المحطة من عنصر تسخين يستخدم الهواء الساخن لإذابة اللحام الموجود على

مكون BGA، مما يسهل إزالته من PCB. يمكن أيضًا استخدام محطة إعادة العمل بالهواء الساخن BGA في المكان

مكون BGA جديد على PCB عن طريق إعادة تدفق اللحام باستخدام عنصر التسخين.

تحديد:

1	إجمالي الطاقة	5200w
2	3 سخانات مستقلة	الهواء الساخن العلوي 1200 واط، الهواء الساخن السفلي 1200 واط، التسخين السفلي بالأشعة تحت الحمراء 2700 واط
3	الجهد االكهربى	تيار متردد 220 فولت ±10% 50/60 هرتز
4	قطع كهربائية	شاشة لمس 7 بوصة + وحدة تحكم ذكية عالية الدقة في درجة الحرارة + محرك متدرج + PLC + شاشة LCD + نظام CCD بصري عالي الدقة + تحديد المواقع بالليزر
5	التحكم في درجة الحرارة	حلقة مغلقة بمستشعر K + تعويض درجة الحرارة التلقائي PID + وحدة درجة الحرارة، دقة درجة الحرارة في حدود ±2 درجة.
6	تحديد المواقع ثنائي الفينيل متعدد الكلور	أخدود على شكل حرف V + تركيبات عالمية + رف ثنائي الفينيل متعدد الكلور متحرك
7	حجم ثنائي الفينيل متعدد الكلور القابل للتطبيق	الحد الأقصى 370 × 410 مم الحد الأدنى 22 × 22 مم
8	حجم BGA القابل للتطبيق	2 × 2 مم ~ 80 × 80 مم
9	أبعاد	600 × 700 × 850 ملم (الطول * العرض * الارتفاع)
10	الوزن الصافي	70 كجم



التطبيقات:

تتضمن عملية إصلاح مكون BGA باستخدام محطة إعادة عمل BGA بالهواء الساخن عدة خطوات. أولاً،

يتم إذابة اللحام الموجود في مكون BGA باستخدام الهواء الساخن، مما يسمح بإزالة المكون منه

ثنائي الفينيل متعدد الكلور. يتم بعد ذلك تنظيف المنطقة المحيطة بمكون BGA لإزالة أي بقايا لحام أو حطام.

بمجرد تنظيف المنطقة، يتم وضع مكون BGA جديد على PCB، ويتم إعادة تدفق اللحام باستخدام الهواء الساخن

محطة إعادة صياغة BGA. يتم ضبط درجة الحرارة وتدفق الهواء لعنصر التسخين بعناية لضمان أن

يتم ذوبان اللحام بالتساوي ويتم توصيل مكون BGA بقوة بلوحة PCB.

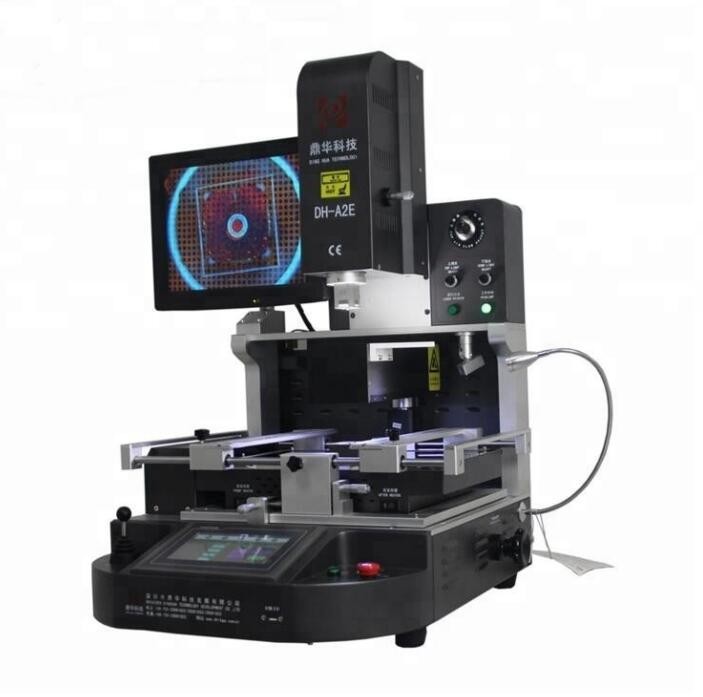

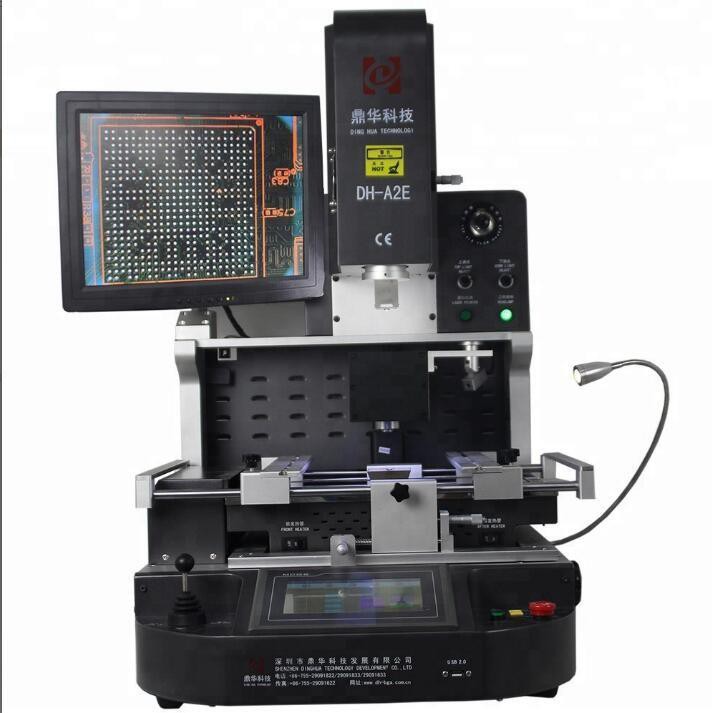

نظام روبوت اللحام الأوتوماتيكي بالكامل DH-A2E

يتم التحكم في DH-A2E من خلال شاشة لمس سهلة الاستخدام. تتضمن لوحة العدادات المصممة هندسيًا

التحكم بعصا التحكم لكل من تكبير الكاميرا، وعندما يكون النظام في الوضع اليدوي، التحكم الرأسي في المدفأة العلوية

ورأس التنسيب.

إعدادات التحكم في مكون التحكم وإضاءة ثنائي الفينيل متعدد الكلور بالإضافة إلى تدفق الهواء من المدفأة العلوية، والتحكم الدقيق في

والتي يمكن أن تمنع تحول الرقائق الصغيرة أثناء إعادة التدفق.

تشتمل لوحة محطة إعادة العمل أيضًا على مدخل مزدوج حراري من النوع K ومنفذ USB لتصدير اللحام

ملامح درجة الحرارة إلى محرك أقراص فلاش.

بشكل عام، تعتبر محطة إعادة العمل BGA بالهواء الساخن أداة قيمة لإصلاح الأجهزة الإلكترونية المعقدة ويمكن أن تساعد في التوسع

عمر المعدات باهظة الثمن من خلال السماح باستبدال المكونات المعيبة بدلاً من التخلص من الجهاز بأكمله.

قائمة التعبئة:

المواد: علبة خشبية قوية + قضبان خشبية + قطن لؤلؤي مقاوم للفيلم

1 قطعة أدوات إصلاح وحدة المعالجة المركزية ماك بوك

1 قطعة قلم فرشاة

1 قطعة دليل التعليمات

1 قطعة فيديو سي دي

3 قطعة فوهات علوية

2 قطعة فوهات سفلية

6 قطعة تركيبات عالمية

6 قطعة مسامير مثبتة

4 قطع دعم المسمار

حجم المصاصة: بأقطار 2،4،8،10،11 ملم

مفتاح ربط سداسي داخلي: M2/3/4

البعد: 81*76*85 سنتيمتر

الوزن الإجمالي: 115 كجم
