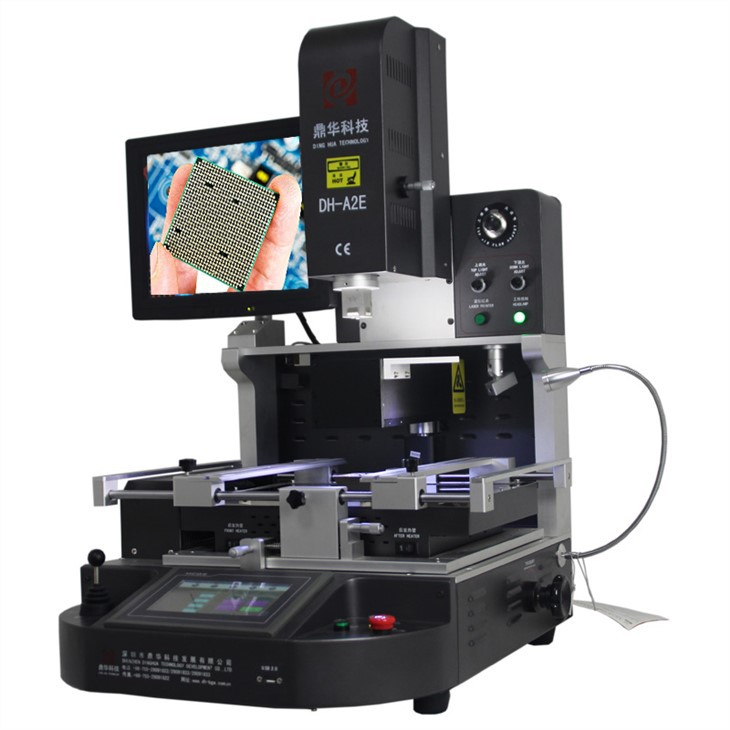

DH-A2E محطة إعادة صياغة BGA الأوتوماتيكية



DH-A2E محطة إعادة صياغة BGA الأوتوماتيكية





1.ميزات المنتج لمحطة إعادة تشغيل آلة BGA بالهواء الساخن



• ارتفاع معدل النجاح في إصلاح مستوى الشريحة. عملية إزالة اللحام والتركيب واللحام تلقائية.

• محاذاة مريحة.

• زجاج مقسى من السيراميك يحمي اللوحة الأم من التشوه.

• ثلاثة تسخينات مستقلة لدرجة الحرارة + ضبط PID ذاتيًا، دقة درجة الحرارة ستكون ±1 درجة

• المدمج في مضخة فراغ، والتقاط ووضع رقائق بغا.

2.مواصفات الهواء الساخنDH-A2E محطة إعادة صياغة BGA الأوتوماتيكية



3. تفاصيل محطة إعادة صياغة BGA الأوتوماتيكية بالأشعة تحت الحمراء DH-A2E







4. لماذا تختار محطة إعادة صياغة BGA الأوتوماتيكية لتحديد المواقع بالليزر DH-A2E؟



5. شهادة المحاذاة البصرية DH-A2E محطة إعادة العمل بغا التلقائية



6. قائمة التعبئةمن محطة إعادة صياغة BGA الأوتوماتيكية لكاميرا CCD DH-A2E



7. شحن عدسة CCD DH-A2E محطة إعادة صياغة BGA الأوتوماتيكية

نقوم بشحن الماكينة عبر DHL/TNT/UPS/FEDEX، وهي خدمة سريعة وآمنة. إذا كنت تفضل شروط الشحن الأخرى،

فلا تتردد في إخبارنا.



8. شروط الدفع.

تحويل مصرفي، ويسترن يونيون، بطاقة الائتمان.

سوف نرسل الجهاز مع 5-10 عمل بعد استلام الدفع.



9. دليل التشغيل لمحطة إعادة صياغة BGA الأوتوماتيكية DH-A2E



10. اتصل بنا للحصول على الرد الفوري وأفضل الأسعار.

Email: John@dh-kc.com

الجوال/واتساب/وي شات: +86 15768114827

اضغط على الرابط لإضافة الواتساب الخاص بي:

https://api.whatsapp.com/send?phone=8615768114827



10. المعرفة ذات الصلة

يحتوي مكون SMT على حجم وشكل فتحة الاستنسل المتوافقة مع اللوحة ويتم فتحه بطريقة 1:1.

في حالات خاصة، تحتوي بعض مكونات SMT الخاصة على أحكام خاصة لحجم وشكل فتحة الاستنسل.

2 فتح استنسل خاص لمكون SMT 2.1 مكون CHIP: 0603 أو أكثر من مكون CHIP ، من أجل التشغيل الفعال

منع توليد حبات القصدير. 2.2 مكونات SOT89: نظرًا للتباعد الصغير بين الوسادات والمكونات،

فمن السهل إنتاج مشاكل في جودة اللحام مثل كرات اللحام. 2.3 مكون SOT252: بما أن SOT252 يحتوي على لوحة كبيرة،

فمن السهل إنتاج حبات القصدير، ويسبب توتر اللحام المتدفق إزاحة كبيرة. 2.4IC: أ. لتصميم لوحة قياسية،

IC مع PITCH يبلغ=0.65 مم بعرض فتحة يبلغ 90% من عرض اللوحة وطول ثابت. ب. لتصميم الوسادة القياسية،

PITCH "= 005mm IC، نظرًا لصغر حجمها، من السهل ربطها، ووضع فتح الاستنسل له نفس اتجاه الطول، والفتحة

العرض هو {{0}}.5PITCH، وعرض الفتح 0.25 مم. 2.5 حالات أخرى: عندما تكون الوسادة كبيرة جدًا، عادةً ما يكون جانب واحد أكبر من 4 مم

الجانب الآخر لا يقل عن 2.5 مم، وذلك لمنع توليد حبات القصدير والإزاحة الناجمة عن التوتر، الشبكة

يوصى بالفتح لاعتماد تجزئة خط الشبكة. عرض الشبكة هو 0.5 مم وحجم الشبكة هو 2 مم، ويمكن تقسيمهما بالتساوي

بواسطة حجم الوسادة. متطلبات شكل وحجم فتحة استنسل الطباعة: لتجميع ثنائي الفينيل متعدد الكلور البسيط، تُفضل تقنية الغراء. الاستغناء

هو المفضل. تتم طباعة مكونات CHIP وMELF وSOT من خلال الاستنسل، ويتم استخدام IC لتجنب الاستنسل. هنا، فقط رقاقة، MELF،

يوصى باستخدام استنسل طباعة SOT لحجم الفتح وشكل الفتح. 1. يجب فتح فتحتين لتحديد المواقع بشكل قطري عند

قطري الاستنسل، ويجب تحديد فتحة نقطة FIDUCIAL MARK. 2. الفتحات عبارة عن شرائح طويلة. طريقة التفتيش

1) التحقق من الفتحة وتوسيط الشبكة الممدودة عن طريق الفحص البصري. 2) التحقق من صحة فتح الاستنسل من خلال كيان ثنائي الفينيل متعدد الكلور.

3) التحقق من طول وعرض فتحة الاستنسل ونعومة جدار الحفرة وسطح الصفيحة الفولاذية باستخدام

تخرج المجهر عالية الطاقة. 4) يتم التحقق من سمك الصفائح الفولاذية عن طريق الكشف عن سمك معجون اللحام بعد الطباعة،

أي أنه تم التحقق من النتيجة. الخلاصة تتطلب تقنية تصميم الاستنسل فترة من التجربة والتحكم، كما أن جودة الطباعة جيدة

تسيطر عليها. يتم تقليل جزء في المليون من عيب جودة اللحام SMT من حوالي 1300 جزء في المليون إلى حوالي 130 جزء في المليون. بسبب تطور

اتجاه التعبئة والتغليف للمكونات الإلكترونية الحديثة، يتم أيضًا وضع متطلبات أعلى على تصميم شبكة الصلب. وهو الموضوع الذي نحن

بحاجة إلى التركيز عليها في المستقبل.
