محطة إعادة صياغة Xbox360 البصرية
Optical Xbox360 BGA محطة إعادة صياغة Dinghua DH-A4D هي آلة إعادة صياغة SMT/BGA التلقائية الكاملة التي تعرض مع أنابيب تسخين ألياف الكربون وغطاء درع زجاجي ، وتجهيزات CCD أو التلقائي التلقائي العالي: يمكن تشغيل الرأس الساخن للرقبة الساخنة ...
الوصف

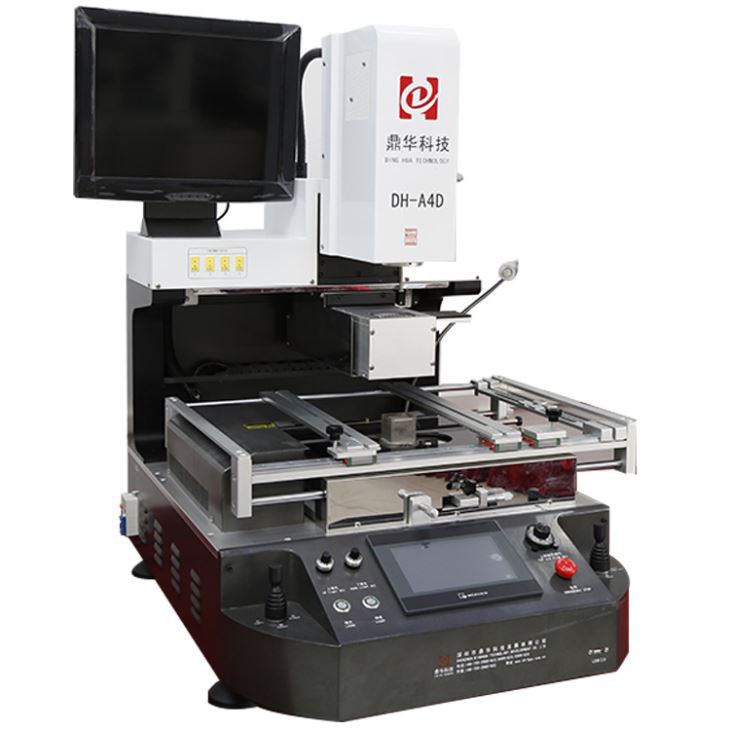

Dinghua DH-A4D هو آلة إعادة صياغة SMT/BGA تلقائية بالكامل مزودة بأنابيب تسخين ألياف الكربون وغطاء درع زجاجي. إنه يتميز بنظام CCD بصري عالي الدقة ومغذي رقاقة يمكن أن يتحرك يمينًا/يساريًا وخلفيًا/أمامي. يمكّن رأس الهواء الساخن المدمج ، جنبًا إلى جنب مع مؤشر الليزر ، تحديد موقع دقيق أثناء التشغيل.
تم تصميم محطة إعادة صياغة Xbox 360 BGA البصرية لاستعادة اتصالات رقائق BGA على Xbox 360 و PS3 وأجهزة الكمبيوتر المحمولة والهواتف الذكية واللوحات الإلكترونية الأخرى. إنه يدمج الرؤية البصرية (كاميرا CCD والليزر) من أجل المحاذاة الدقيقة ، والتدفئة متعددة المناطق باستخدام الهواء الساخن وتسخين الأطراف ، والاستلام التلقائي للرقائق ، والتوظيف ، واللحام ، بالإضافة إلى HMI شاشة تعمل باللمس مع تخزين ملف تعريف لسير العمل القابل للتكرار.
معلمة المنتج
|
القوة الكلية |
6800W |
|
سخان أعلى |
1200W |
|
سخان أسفل |
2nd 1200W ، 3rd German IR Heater 4200W |
|
قوة |
110 ~ 220V ± 10 ％ 50/60Hz |
|
وضع التشغيل |
عملية عصا التحكم المزدوجة. تحديد المواقع التلقائي بالكامل ، اللحام ، التبريد ، والتكامل .. |
|
عدسة كاميرا CCD الضوئية |
التلقائي الأمامي / للخلف ، يمين / يسار ، أو يدوي بواسطة عصا التحكم ، المستوردة من باناسونيك |
|
وحدة تغذية الرقائق |
تلقائي كامل ، تطبيق لشريحة 1*1 ~ 80*80mm |
|
تكبير الكاميرا |
10x - 220x |
|
طاولة العمل الرائعة: |
± 15mm إلى الأمام/للخلف ، ± 15mm يمين/يسار |
|
تحديد المواقع BGA |
موضع الليزر ، الموضع السريع والدقيق من ثنائي الفينيل متعدد الكلور و BGA |
|
ضبط زاوية شريحة BGA |
كحد أقصى 60 درجة |
|
سرعة تدفق الهواء العلوي |
تم ضبطه عن طريق ضبط المقبض ، منع نقل BGA الصغير |
|
PCB تحديد المواقع |
تحديد المواقع الذكية ، يمكن تعديل PCB في اتجاهات X ، Y مع "5 نقاط دعم" + V-Groove PCB Bracket + Universal Fixtures ، تثبيت الربيع على Workbench PCB ، وحماية PCB من تشوه. |
|
التحكم في درجة الحرارة |
مستشعر K ، حلقة إغلاق |
|
دقة التنسيب: |
± 0. 01mm |
|
طرق التشغيل |
PLC Control ، Servo Driver |
|
دقة درجة الحرارة |
± 1 درجة |
|
إضاءة |
ضوء العمل الذي يقوده تايوان ، أي زاوية قابلة للتعديل |
|
تخزين ملف تعريف درجة الحرارة |
50000 مجموعة |
|
حجم ثنائي الفينيل متعدد الكلور |
كحد أقصى 410 × 450 مم دقيقة 22 × 22 مم |
|
رقاقة BGA |
2x 2 - 80 x80 مم |
|
الحد الأدنى تباعد الرقائق |
0. 15mm |
|
مستشعر مزاج خارجي |
4pc |
|
أبعاد |
٧٠٠×٧٠٠×٩٥٠مم |
|
وزن صافي |
95 كجم |
تفاصيل المنتج
تعمل وحدة تغذية CCD و Chip الضوئية معًا للتصوير والرقائق PCB للنقل للتشويش أو اللحام ، وخاصة
عند تعيين تحديد المواقع على شاشة اللمس ، سيجد الرأس العلوي تلقائيًا موقع الشريحة.

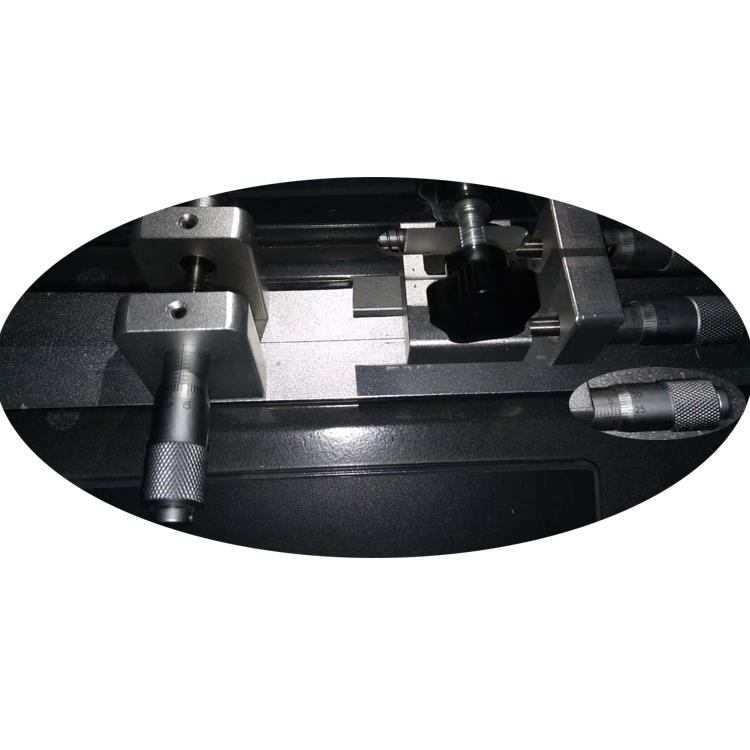

هناك 3 ميكرومتر في المجموع ، واحد في الرأس العلوي لضبط زاوية الرقائق ، و 60 درجة بحد أقصى ، والآخران مخصصان لثنائي الفينيل متعدد الكلور
تم نقل تحديد المواقع +/- 15 ملم ، لجعل منضدة العمل PCB اليساري/يمينًا أو للخلف/الأمامي ، دقة 0. 01mm.

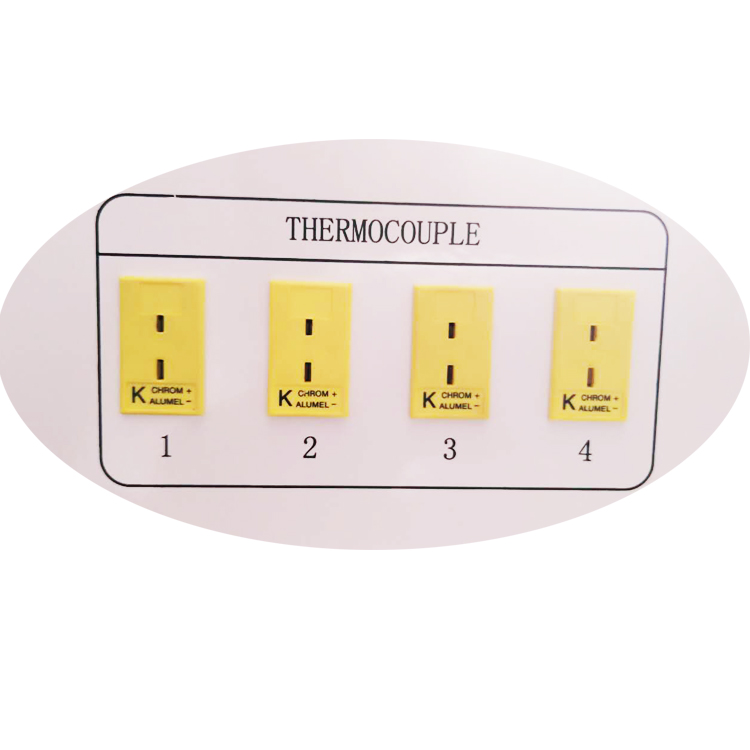

الحرارية ، 4 أجهزة كمبيوتر متوفرة ، للكشف عن درجات الحرارة الحقيقية ، وإذا لزم الأمر ، يمكن معايرة بعض درجات الحرارة.
منطقة التسخين IR تغطيها درع زجاجي مضاد للدرجات الحرارة ، والتي يمكن أن تمنع أي مكونات صغيرة أو غبار من الانخفاض في الداخل.
أيضا ، يمكن نقل منطقة الأشعة تحت الحمراء بأكملها إلى اليسار أو اليمين بحد أقصى 10 سم ، لتسخين موضع الرقاقة.

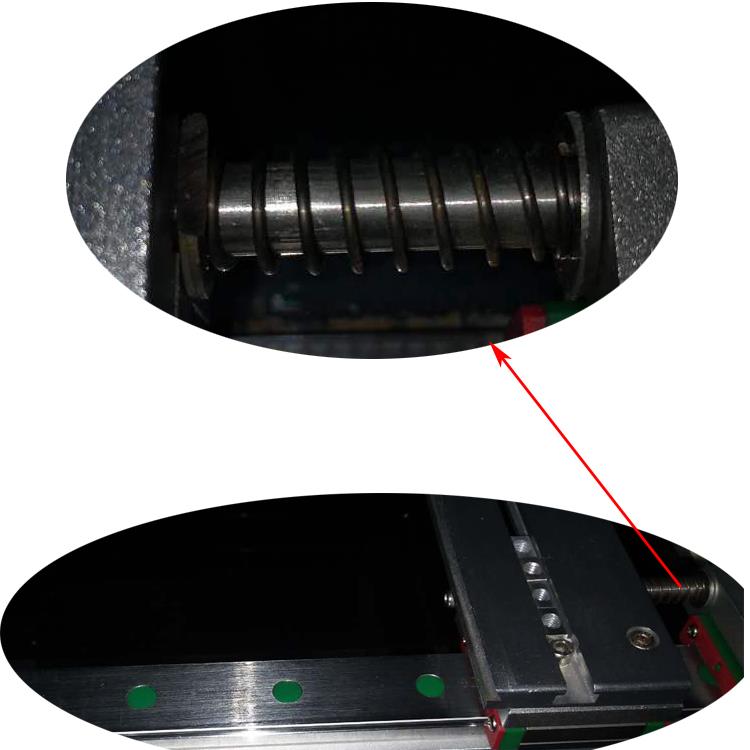

يمكن أن يقوم Spring on the PCB Workbench بحماية PCB المحمية عند التسخين.

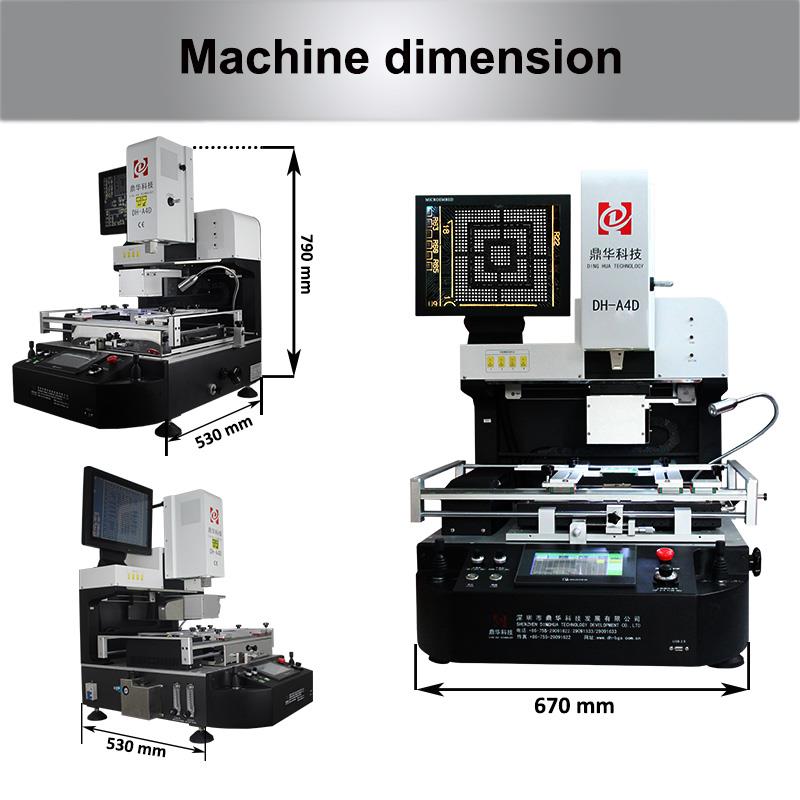

محطة إعادة صياغة SMT/BGA DH-A4D، الأبعاد: لWH = 670530790 مم ، معبأة في صندوق الخشب الرقائقي مع رغوة داخلية لحماية الماكينة. سواء تم شحنها إلى أوروبا أو الولايات المتحدة الأمريكية أو أي دولة أخرى ، تمت الموافقة عليها.
الشحن والتعبئة والتغليف وبعد البيع من محطة إعادة صياغة Xbox 360 BGA:
آلات مثل DH-A4D تهتز لمدة 24 ساعة على الأقل قبل الولادة. نحن الشركة المصنعة الوحيدة التي تؤدي اختبار الاهتزاز لمحطات إعادة صياغة BGA. بعد الاهتزاز ، يتم تشغيل الجهاز بشكل مستمر لمدة 12 ساعة على الأقل.
كل وحدة معبأة في صندوق الخشب الرقائقي المتبخين. بغض النظر عن بلد المقصد ، لا توجد قيود على الاستيراد.
العملاء القيمة الذين يستخدمون جهازنا

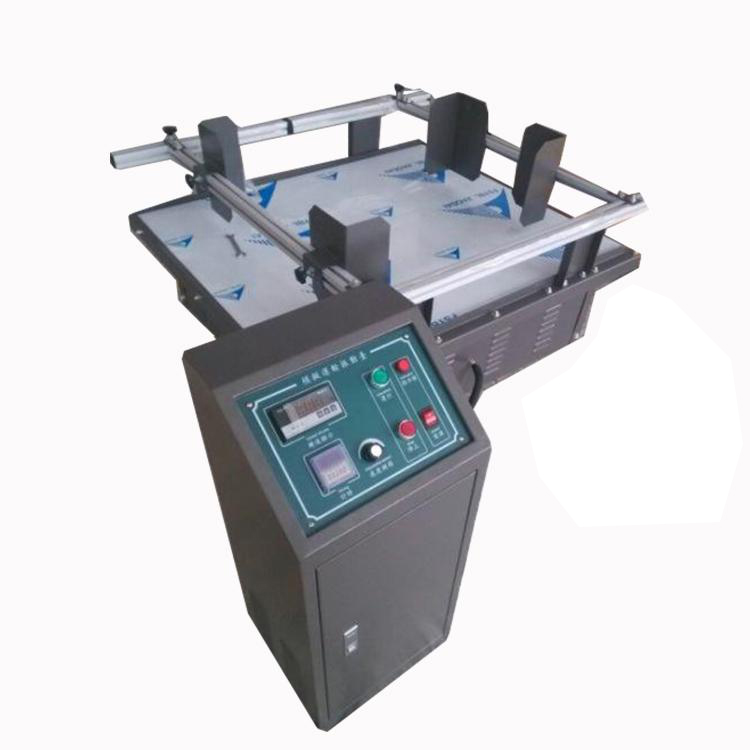

هذا هو آلة اختبار الاهتزاز. كنا أول من استخدمه لاختبار محطات إعادة صياغة BGA قبل التسليم ، ووجدنا أنه ، على مر السنين ، نظل الشركة الوحيدة في الصين تفعل ذلك.
بعد اختبار الاهتزاز ، يخضع الجهاز جولة أخرى من الاختبار لضمان عدم حدوث أي مشاكل.
نحن نقدم ضمان 2- العام للجهاز بأكمله ، ضمان {1}} للعام ، والدعم الفني مدى الحياة.
العملاء الذين تعاونوا معنا
التعليمات
س 1: كيف ندير أجهزتك؟
A1:نحن نقدم دليل المستخدم ومقاطع الفيديو تشغيل لعملائنا. بالإضافة إلى ذلك ، إذا قام العملاء بزيارة شركتنا ، فيمكننا إظهار العملية خطوة بخطوة. عادة ما يستغرق الأمر 2-3 لساعات مستخدم جديد لإتقان هذه المهارات.
س 2: ما نوع خدمة ما بعد البيع التي تقدمها؟
A2:نقدم عمومًا ضمانًا لمدة ثلاث سنوات لأسلاك السخان ، وضمان لمدة عامين للجهاز بأكمله ، والدعم الفني مدى الحياة.
س 3: كم يوم سيستغرق استلام الآلات ، وما هي خيارات التسليم المتوفرة؟
A3:يمكننا شحن الآلات في 2-3 بعد أيام من تلقي الدفع الكامل. يعتمد وقت التسليم الدقيق على طريقة الشحن المختارة:
- 3-7 أيامعبر DHL ، FedEx ، UPS ، إلخ (خدمة من الباب إلى الباب)
- 3-5 أيامعن طريق الهواء إلى المطار الخاص بك (خدمة الباب إلى الهواء)
- 25-35 أيامعن طريق البحر إلى الميناء البحري (خدمة منافذ إلى موانئ)
س 4: كيف هي الحزمة؟ هل هو آمن أثناء التسليم؟
A4:جميع آلات إعادة صياغة BGA معبأة بشكل آمن في علب خشبية قوية قياسية مع حشو رغوة في الداخل لضمان السلامة أثناء التسليم.
تعرف على محطة إعادة صياغة BGA
الهواء الساخن والأشعة تحت الحمراء (IR) هما النوعان الرئيسيان من محطات إعادة صياغة شائعة الاستخدام من قبل مصنعي عقود PCB ومصنعي PCB اليوم. كل نوع له مزاياه وعيوبه. يتطلب اختيار التطبيق الصحيح الخاص بك دراسة متأنية بعدة عوامل ، بما في ذلك ميزانيتك ومتطلبات العمل وخبرة موظفيك.
أدناه ، نوجز بعض الاختلافات بين محطات إعادة صياغة الهواء الساخن ومحطات إعادة صياغة IR. هل لديك أسئلة أو تحتاج إلى مساعدة في تحديد ما هو مناسب لك؟ فريق Precision PCB Services ، Inc. موجود هنا لمساعدتك. اتصل بممثل مباشرة عبر الهاتف أو البريد الإلكتروني للحصول على الدعم المخصص.
