محطة إعادة صياغة الكاميرا التي تعمل باللمس BGA

                                                        محطة إعادة صياغة الكاميرا التي تعمل باللمس BGA

معاينة سريعة:

السعر الترويجي!آلة إعادة العمل DH-A1L BGA، المجهزة بشاشة تعمل باللمس عالية الدقة، متوفرة الآن في المخزون.

ميزات محطة إعادة العمل DH-A1L BGA:

1. نسبة نجاح عالية لإصلاح الرقائق.
2. التحكم الدقيق في درجة الحرارة.
3. لا يوجد لحام كاذب أو وصلات لحام سيئة.
4. ثلاث مناطق تدفئة مستقلة.
5. تصميم سهل الاستخدام.
6. نظام الإخطار الصوتي.
7. مروحة تدفق متقاطع قوية.
8. نظام تبريد فعال.

نحن ملتزمون بإعادة صياغة BGA والآلات الأوتوماتيكية، التي تغطي معظم أسواق الهند وأوروبا والسوق الأمريكية. ونحن نتطلع إلى أن نصبح شريكك على المدى الطويل في الصين.

1. المواصفات

1	قوة	4900W
2	سخان علوي	الهواء الساخن 800 واط
3	سخان سفلي	الهواء الساخن 1200 واط، الأشعة تحت الحمراء 2800 واط
4	سخان حديد	90w
5	مزود الطاقة	تيار متردد 220 فولت ±10%50/60 هرتز
6	البعد	640*730*580 مللي متر
7	تحديد المواقع	V-groove، يمكن تعديل دعم ثنائي الفينيل متعدد الكلور في أي اتجاه باستخدام خارجي تركيبات عالمية
8	التحكم في درجة الحرارة	مزدوجة حرارية من النوع K، تحكم في الحلقة المغلقة، تسخين مستقل
9	دقة درجة الحرارة	±2 درجة
10	حجم ثنائي الفينيل متعدد الكلور	الحد الأقصى 500*400 ملم الحد الأدنى 22*22 ملم
11	BGAchip	2*2-80*80 ملم
12	الحد الأدنى لتباعد الشريحة	0.15 ملم
13	مستشعر درجة الحرارة الخارجية	1 (اختياري)
14	الوزن الصافي	45 كجم

2. الميزات الرئيسية لمحطة إعادة العمل DH-A1L BGA

علمية وذكية

1. تحتوي المحطة على 3 مناطق تسخين مستقلة: سخانات الهواء الساخن ومنطقة التسخين بالأشعة تحت الحمراء، والتي تسخن بشكل ثابت وسريع مع منع تشوه PCBA.
2. يمكن تعديل حجم هواء السخان العلوي وارتفاع السخان السفلي ومنطقة التسخين بالأشعة تحت الحمراء لتناسب أنواع مختلفة من إصلاحات BGA.
3. مجهزة بأحجام مختلفة من فوهات BGA المصنوعة من سبائك التيتانيوم، والتي يمكن أن تدور 360 درجة لسهولة وضعها واستبدالها.
4. فهو يسمح بإعداد 6 شرائح لارتفاع درجة الحرارة و6 شرائح لدرجة حرارة ثابتة، ويمكنه تخزين ملفات تعريف متعددة لدرجة الحرارة للاستخدام في أي وقت.

3. لماذا يجب عليك اختيار محطة إعادة العمل DH-A1L BGA؟

4. المعرفة ذات الصلة:

يجب إجراء إعداد الأرض المثبتة على السطح قبل تركيب أو استبدال مكون جديد مثبت على السطح. يعد تجنب الأضرار الحرارية و/أو الميكانيكية للأرض والركيزة أمرًا بالغ الأهمية. تتضمن الخطوتان الأساسيتان ما يلي:

• إزالة اللحام القديم

يمكن القيام بذلك باستخدام مكواة لحام ومادة فتل اللحام المضفرة، أو باستخدام تقنية Flo Desoldering بالفراغ المستمر التي تستخدم مستخرج لحام وطرف Flo-D-Sodr خاص. تسمح هذه الطريقة بإعادة التدفق وإزالة الفراغ من اللحام القديم بشكل مستمر.

• الأراضي النظيفة

يجب تنظيف بقايا التدفق القديمة المتبقية بعد إزالة اللحام القديم في هذه الخطوة قبل إضافة لحام جديد.

• إضافة لحام جديد

تعد هذه الخطوة جزءًا من عملية تثبيت المكونات ويمكن إنجازها إما عن طريق التعبئة المسبقة (التعليب المسبق) للأراضي (عن طريق إعادة تدفق سلك اللحام باستخدام مكواة لحام أو طريقة تسخين أخرى)، أو عن طريق وضع معجون لحام (كريم) باستخدام مادة الموزع قبل (أو بعد) وضع المكون على نمط الأرض.

تعتبر كمية اللحام المطبقة أمرًا بالغ الأهمية لتحقيق وصلات مقبولة. على سبيل المثال، تتطلب وصلات اللحام الرصاصية J المقبولة لحامًا أكثر بكثير من وصلات اللحام الرصاصية المقبولة على شكل جناح نورس.

مكونات تركيب السطح:

• مجموعة الحرارة المسبقة/المساعدة و/أو المكون (إذا لزم الأمر)
• قم بتطبيق الحرارة بالتساوي وبسرعة بطريقة يمكن التحكم فيها لتحقيق إعادة التدفق (الذوبان) الكامل والمتزامن لجميع وصلات اللحام.
• تجنب حدوث أضرار حرارية و/أو ميكانيكية للمكون واللوحة والمكونات المجاورة ومفاصلها.
• قم بإزالة المكون من اللوحة على الفور قبل إعادة ترسيخ أي وصلة لحام.
• تحضير الأراضي للمكون البديل.

مكونات الفتحة:

إزالة مكون واحد مشترك في كل مرة باستخدام طريقة التفريغ المستمر

• مجموعة الحرارة المسبقة/المساعدة و/أو المكون (إذا لزم الأمر).
• قم بتسخين المفصل بسرعة ويمكن التحكم فيه لتحقيق تدفق اللحام الكامل.
• تجنب حدوث أضرار حرارية و/أو ميكانيكية للمكون واللوحة والمكونات المجاورة ومفاصلها.
• استخدم المكنسة الكهربائية أثناء حركة الرصاص لتبريد المفصل وتحرير الرصاص.

مكون إزالة اللحام باستخدام طريقة نافورة اللحام

• إنحسر جميع المفاصل في نافورة اللحام.
• قم بإزالة المكون القديم واستبدله على الفور بمكون جديد أو قم بإزالة الفتحات لاستبدال المكون لاحقًا.

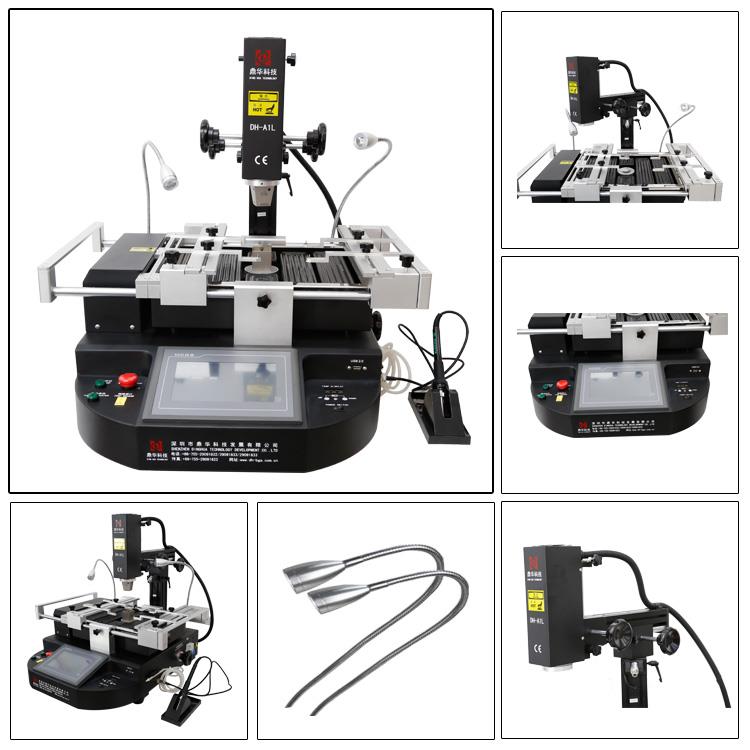

5. صور مفصلة لمحطة إعادة صياغة DH-A1L BGA

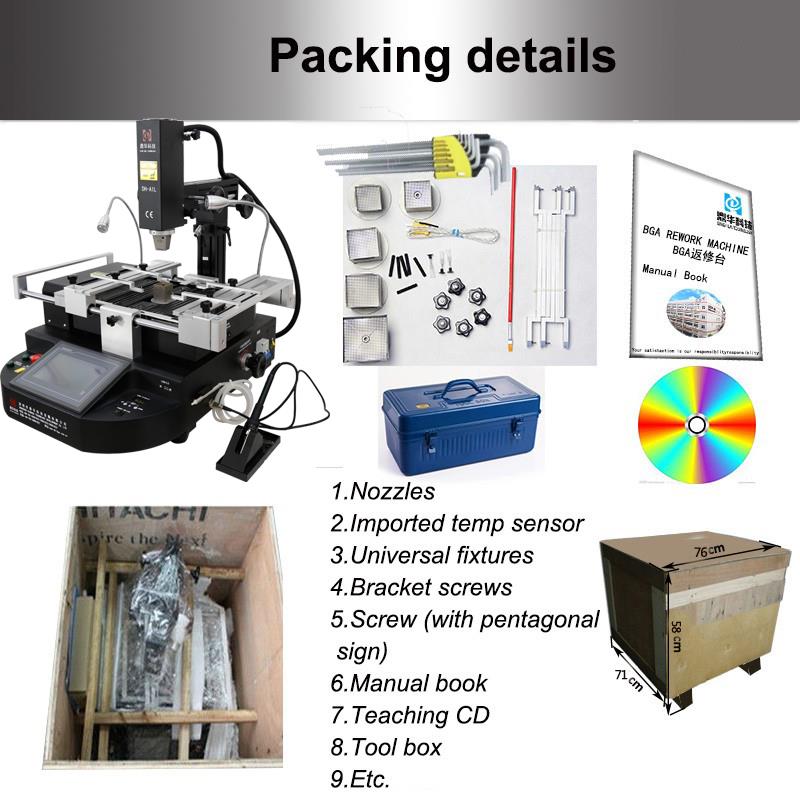

6. تفاصيل التعبئة والتسليم لمحطة إعادة صياغة DH-A1L BGA



تفاصيل التسليم لمحطة إعادة العمل DH-A1L BGA

شحن:

1. سيتم الشحن خلال 5 أيام عمل بعد استلام الدفع.

2. الشحن السريع عن طريق DHL وFedEX وTNT وUPS وطرق أخرى بما في ذلك عن طريق البحر أو الجو.

7. الأسئلة الشائعة

س: كيف يمكن التمييز بين الرقائق المحتوية على الرصاص والخالية من الرصاص؟

ج: تميز عن سطح طباعة الرقاقة. مثل الجسر الجنوبي من سلسلة إنتل، FW82801DBM NH82801DBM،

الأول يحتوي على الرصاص، والأخير خالي من الرصاص، مع كون FW وNH هو الفرق.

2. إن ملصقات RoHS الموجودة على الجهاز أو على PCB هي منتجات معتمدة خالية من الرصاص.

3. نطاق RoHS: فقط للمنتجات الجديدة التي تم إطلاقها بعد 1 يوليو 2006. بشكل أساسي، يتم إنتاج اللوحات الأم وأجهزة الكمبيوتر المحمولة بعد

عام 2007 كلها خالية من الرصاص.
