محطة إعادة عمل الكاميرا الضوئية بغا
محطة إعادة العمل المتطورة للكاميرا الضوئية BGA DH-A4D ، تستخدم لأجهزة iphone ، و macbook ، والسيارات التي تتحكم في PCB و AI's Intelligent PCB إلخ. تتميز بنقطة ليزر عمودية ، ومغذي رقاقة ذكي ، و CCD بصري أوتوماتيكي كامل وما إلى ذلك. من قبل شركة المجموعة والدولية ...
الوصف
محطة إعادة العمل للكاميرا الضوئية BGA
محطة إعادة صياغة متطورة DH-A4D ، تُستخدم للهواتف ، وأجهزة MacBook ، و PCB للتحكم في السيارة و PCB الذكي AI ، إلخ.
مع نقطة ليزر عمودية ، مغذي رقاقة ذكي ، CCD بصري أوتوماتيكي بالكامل ، إلخ. وقد تم استخدامه من قبل شركة مجموعة و
الشركات الدولية في الخارج ، مثل Foxconn و Google و Volvo ، إلخ.

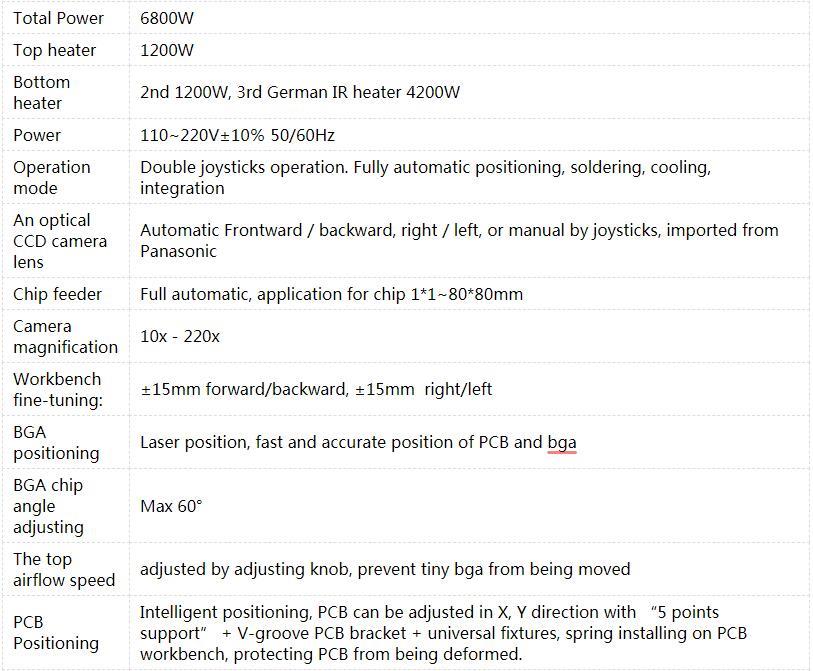

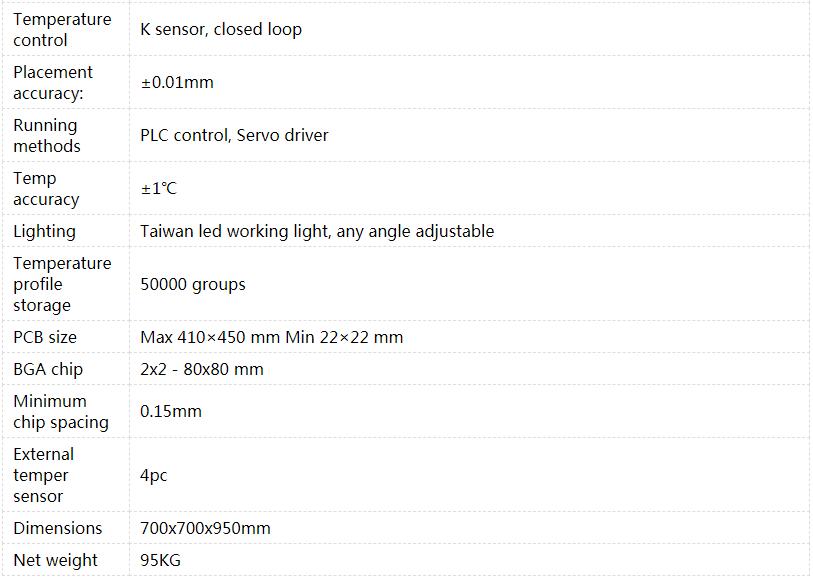

معلمة المنتج لمحطة إعادة العمل للكاميرا الضوئية BGA
بعض ميزات محطة إعادة صياغة الكاميرا البصرية BGA
رأس تسخين هجين عالي الكفاءة 6800 واط
مساحة كبيرة من الأشعة تحت الحمراء للتدفئة في 3 مناطق تسخين (4200 وات)
ماصة تفريغ مدمجة لإزالة المكونات ووضعها
وضع دقيق للغاية مع مستشعر قوة متكامل
مساعد مرئي محسن
وضع المكونات بمساعدة الكمبيوتر
يمكن حفظ الوثائق والتحكم في العملية في جهاز أو تصديرها بواسطة USB 2. 0
يصلح للاستخدام من قبل المصنع ومختبر الجامعة وغيرها.
تفاصيل المنتج لمحطة إعادة العمل للكاميرا الضوئية BGA

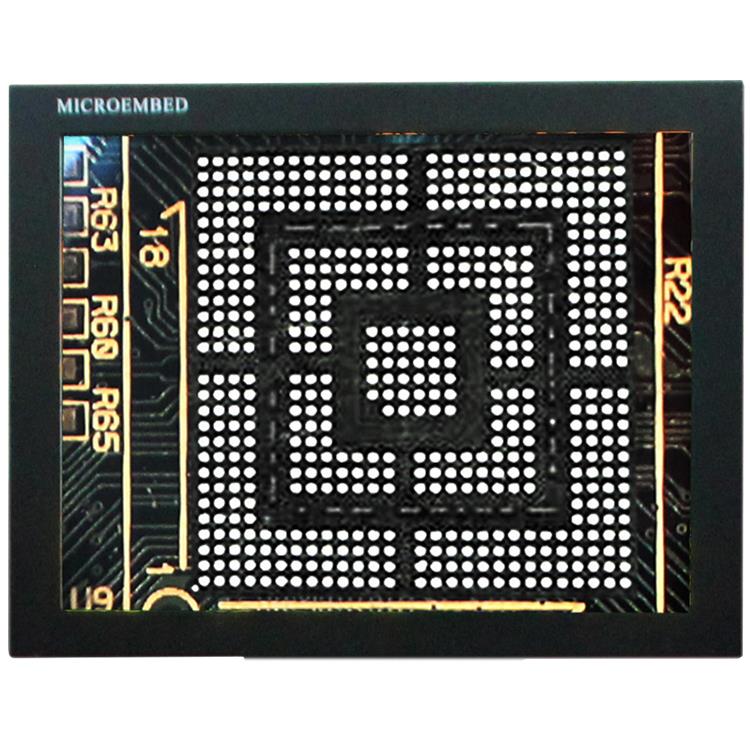

شاشة العرض ، 15 بوصة ، HD 1080P ، يمكن تكبير أو تصغير الساحرة 10 ~ 220x ، تستخدم لنقاط PCB وتصوير الرقاقة.

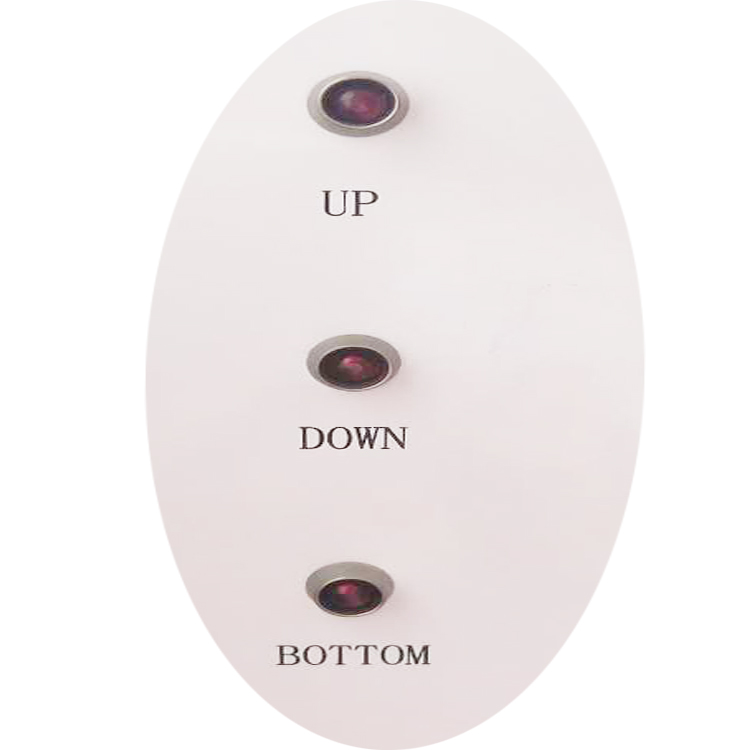

الأضواء الموضحة لثلاث مناطق تسخين مستقلة ، عند تسخينها ، ستظل الأضواء تومض باستمرار ، حتى
تصل درجات الحرارة إلى ذلك تم ضبطه.
وحدة التغذية الذكية للرقاقة وعدسة CCD البصرية الأوتوماتيكية الكاملة ، يمكن أن تكون وحدة التغذية متاحة لـ 1 * 1 ~ 80 * 80 مم ، عدسة CCD البصرية مستوردة من
Panasonnic ، عالي الجودة ومتين ، يمكن لكل من وحدة التغذية و CCD الضوئية العمل معًا في الأمام أو الخلف أو اليسار أو اليمين.

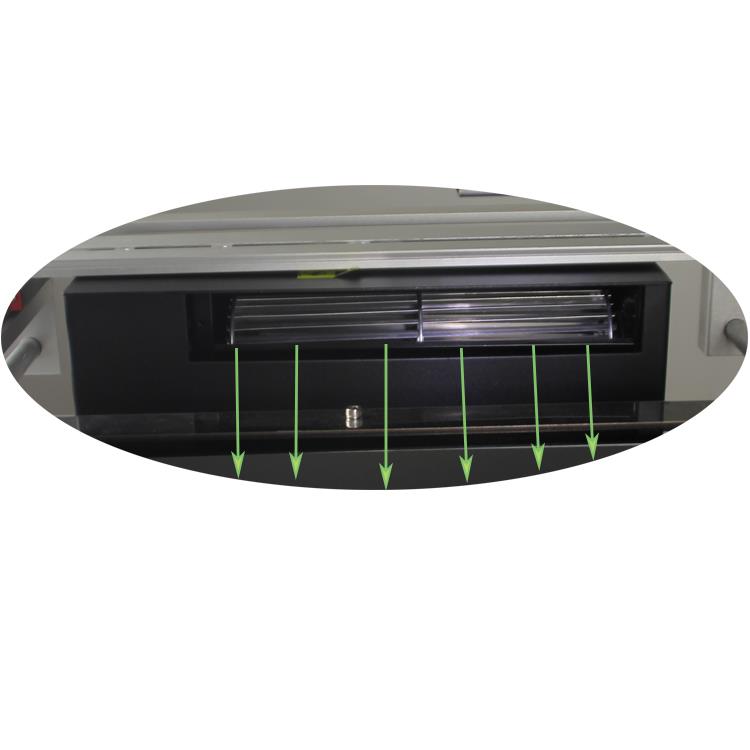

تبريد مروحة التبريد لثنائي الفينيل متعدد الكلور بعد اللحام أو إزالة اللحام ، للتأكد من أنه يمكن أن ينخفض إلى درجة الحرارة العادية في أسرع وقت ممكن.
إذا تم الضغط على زر الطوارئ ، أو العمل عليه سيعمل تلقائيًا للتبريد.

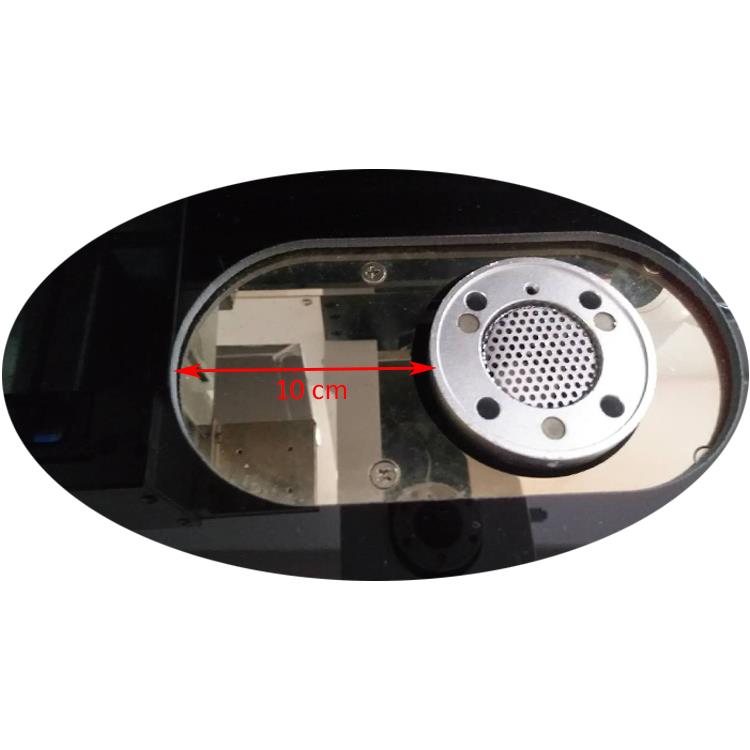

تعتبر منطقة التسخين المسبق بالأشعة تحت الحمراء المنقولة أفضل بالنسبة لثنائي الفينيل متعدد الكلور الدقيق والتسخين المسبق للرقاقة ، ويمكن نقل منطقة الأشعة تحت الحمراء بأكملها إلى اليمين أو اليسار بمقدار 10 سم.

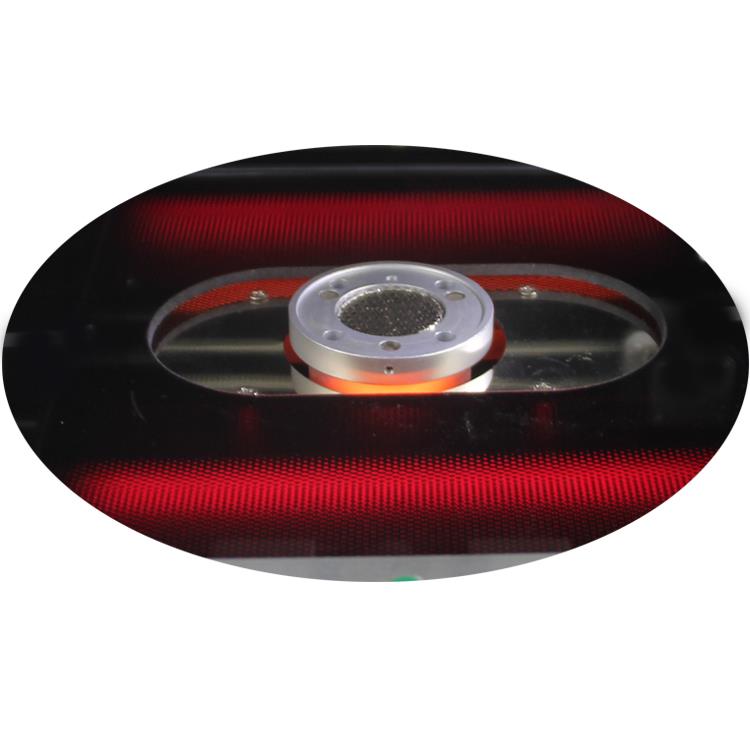

أنابيب التسخين المصنوعة من ألياف الكربون مغطاة بدرع زجاجي ، الضوء الداكن سهل الامتصاص بواسطة ثنائي الفينيل متعدد الكلور أو الرقاقة ، والدرع الزجاجي
يمكن أن تمنع المكونات الصغيرة أو الغبار من السقوط في الداخل ، بحيث تتأكد من نظافة الجهاز من الداخل وعدم وجود 4 قطع
أنابيب ، اثنان منها يمكن غلقهما إذا لم يكن ذلك ضروريا.
عملائنا الكرام الذين يستخدمون أجهزتنا
يستخدم هؤلاء العملاء على النحو الوارد أعلاه محطة إعادة العمل BAG ، أو آلة القفل اللولبي الأوتوماتيكية ، أو محطة اللحام الأوتوماتيكية ،
على الرغم من ذلك ، تشتري Apple و Google أجهزتنا في الشركة المصنعة للعقد.
لدينا حوالي 100 براءة اختراع ويتم زيادتها ، فقط للترويج لمنتجات جديدة لتلبية متطلبات العملاء المتنوعة
في مجالات مختلفة.
يتم شحن المنتجات والخدمات والتعبئة الخاصة بمحطة إعادة العمل هذه للكاميرا الضوئية BGA
1. قبل التسليم ، ستكون الآلة بمثابة اختبار اهتزاز لمدة 24 ساعة على الأقل مثل السيارة التي تعمل في الطريق ، فقط للتحقق مما إذا كانت الآلة ستواجه أي مشكلة ، بعد ذلك ، ستعمل الآلة لمدة 24 ساعة للرؤية إذا كان ذلك طبيعيًا.
2. سيتم تعبئة الآلة في صندوق من الخشب الرقائقي بداخله رغوة واستخدام قضبان خشبية لتثبيته ، وسيتم وضع كتاب يدوي واحد وقرص مضغوط تعليمي في صندوق.
3. ضمان لمدة 3 سنوات للسخانات (وهي المواد الاستهلاكية الوحيدة في الماكينة) ، وسنة واحدة للجهاز بأكمله (سنتان للموزع) ، ودعم مدى الحياة للتزويد الفني للآلة.
الأسئلة الشائعة لمحطة إعادة صياغة الكاميرا البصرية BGA
1. س: هل يمكنني تصميم (تغيير) شيء صغير على الجهاز؟
ج: عادة ، لا بأس إذا كانت هذه الآلة هي ورشة العمل الخاصة بنا ، ولكن إذا كنت قد استلمت الجهاز ، فلا يمكنك محاولة تغيير هيكلها دون إذن.
2. س: ما هي خطوات إصلاح BGA؟
ج: أولاً ، قم بإزالة المكونات ؛ بعد ذلك ، قم بإزالة اللحام المتبقي. بمجرد إزالة كل اللحام الزائد وإعادة BGA ، أخيرًا ، اللحام.
3. س: هل سوف يسقط رأس الآلة العلوي للصيام ثم يكسر الشريحة وثنائي الفينيل متعدد الكلور؟
ج: لحماية PCB والرقائق من التكسير ، يوجد جهاز اختبار ضغط مدمج في رأس التركيب. بمجرد أن يكتشف جهاز اختبار الضغط أي ضغط ، سيتوقف الرأس العلوي للآلة تلقائيًا.
4.Q: البناء في الفراغ في رأس التركيب يلتقط رقاقة BGA تلقائيًا بعد اكتمال عملية إزالة اللحام.
ج: أثناء عملية التسخين ، تكون درجة الحرارة عالية جدًا. بعد انتهاء عملية التسخين ، هل أحتاج إلى اختيار شريحة على ثنائي الفينيل متعدد الكلور؟
معرفة كيفية عمل محطة إعادة صياغة BGA للكاميرا الضوئية
محطات إعادة العمل بالهواء الساخن مقابل محطات إعادة العمل بالأشعة تحت الحمراء: الاختلافات الأساسية
يتمثل الاختلاف الرئيسي بين الهواء الساخن ومحطات إعادة العمل بالأشعة تحت الحمراء في الطريقة التي يتم بها تسخين مكون ثنائي الفينيل متعدد الكلور. كما توحي أسمائها الخاصة ، تستخدم محطات الهواء الساخن الهواء الساخن بينما تستخدم محطات الأشعة تحت الحمراء الأشعة تحت الحمراء. في محطة الهواء الساخن ، تقوم سلسلة من الفوهات ذات الأحجام المختلفة بتوجيه دوران الهواء وتضمن توزيعًا متساويًا للحرارة. من ناحية أخرى ، يمكن لأنظمة الأشعة تحت الحمراء استخدام سخان سيراميك ثابت أو سخانات من نوع الأشعة تحت الحمراء أو شعاع مركّز. تستخدم الآلات منخفضة التكلفة سخانًا من النوع الخزفي لإشعاع الحرارة. هذا ليس حقًا IR ، ولكن هذا ما يعلن عنه المصنعون. تستخدم الآلات ذات الأسعار المتوسطة ضوء الأشعة تحت الحمراء وقد تستخدم فتحات للتحكم في المنطقة الساخنة. لا تقوم كل من السخانات الخزفية والأشعة تحت الحمراء ذات الفتحات دائمًا بعمل جيد في تركيز المنطقة الساخنة. قد تحتاج الأجزاء المحيطة بـ BGA إلى الحماية لحمايتها من التلف الناتج عن الحرارة. باستخدام شعاع الأشعة تحت الحمراء المركّز الحقيقي ، يمكنك بسهولة ضبط الشعاع من منطقة صغيرة إلى منطقة كبيرة. لا تتأثر الأجزاء المحيطة بـ BGA ويتمتع الشعاع بتركيز دقيق للغاية على المنطقة التي تختار تسخينها. تتمثل إحدى ميزات هذا النوع من الأشعة تحت الحمراء في أنك لست بحاجة إلى شراء فوهات حرارية مختلفة كما تفعل مع آلات الهواء الساخن. العيب هو أن مصابيح الأشعة تحت الحمراء وشعاع الأشعة تحت الحمراء قد لا تسخن بعض الأجزاء ذات اللون الفضي أو الفاتح. قد تضطر إلى وضع شريط أسود خاص لتسخين الأجزاء.
