آلة إعادة عمل شاشة تعمل باللمس التسخين بغا

آلة إعادة عمل شاشة تعمل باللمس التسخين بغا

1. ميزات المنتج من آلة إعادة العمل بشاشات اللمس بالتسخين المسبق BGA

تسخن مناطق درجة الحرارة العلوية والسفلية بشكل مستقل ، وتبرد مروحة التدفق المتقاطع بسرعة لحماية ثنائي الفينيل متعدد الكلور

تشوه عند اللحام.

2. للحصول على سعة حرارية كبيرة لثنائي الفينيل متعدد الكلور أو غيرها من متطلبات اللحام ذات درجة الحرارة العالية والخالية من الرصاص ، كل ذلك يمكن أن يكون

التعامل معها بسهولة.

3. مراقبة التسخين المسبق تمنع المشغل من بدء التشكيل الجانبي عندما لا يكون السخان جاهزًا.

4. يمكن إيقاف تشغيل جهاز التسخين المسبق أو وضعه في SetBack عند عدم استخدام النظام.

تم دمج الفراغ بيك في تعديل ثيتا لسهولة تحديد موضع المكونات.

5. بعد إزالة بغا واللحام لها وظيفة التنبيه الصوتي.

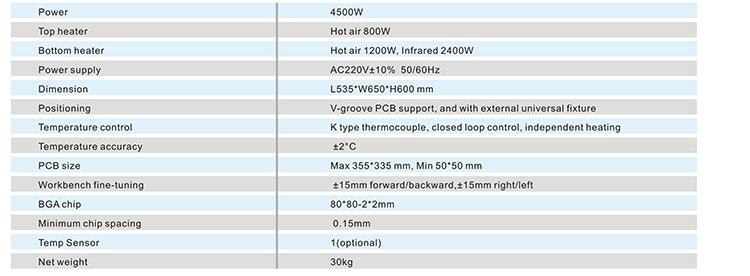

3.Specification من شاشة تعمل باللمس التسخين بغا آلة إعادة العمل

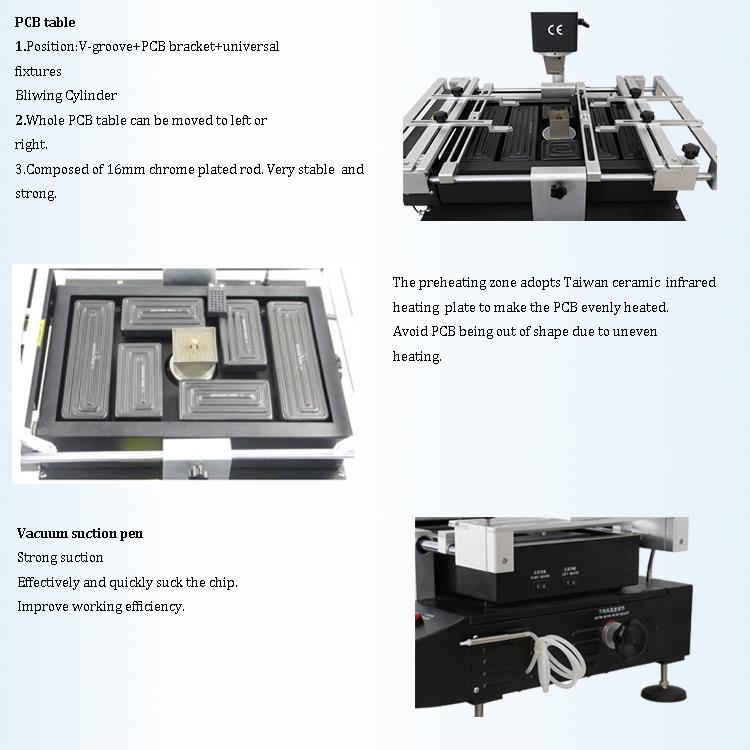

4.Details من التسخين المسبق للشاشة التي تعمل باللمس BGA آلة إعادة العمل

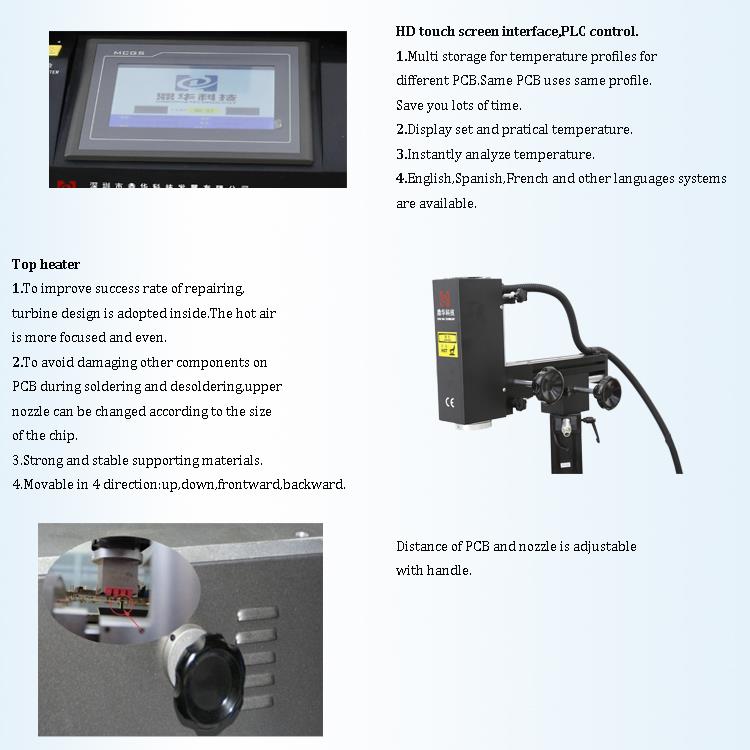

1. واجهة شاشة تعمل باللمس عالية الدقة.

2. ثلاثة سخانات مستقلة (الهواء الساخن والأشعة تحت الحمراء) ؛

3. قلم فراغ؛

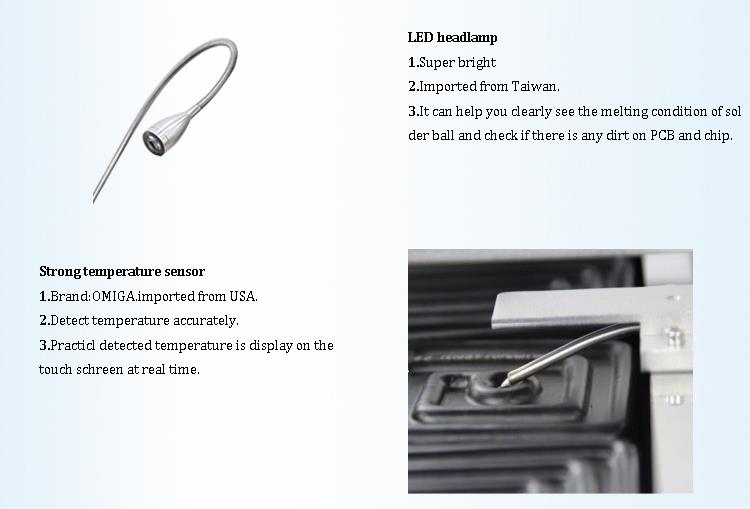

4. led كشافات.

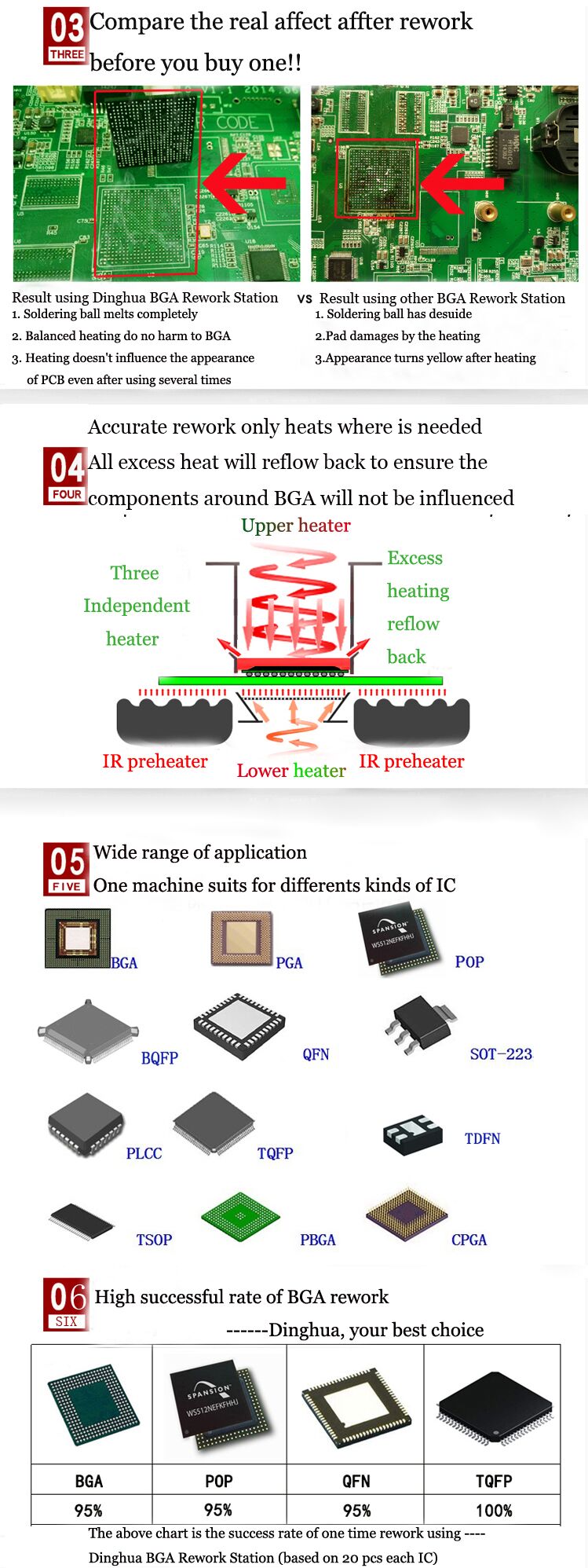

5.لماذا تختار آلة إعادة عمل BGA بشاشة تعمل باللمس مسبقة التسخين؟

6. شهادة التسخين المسبق للشاشة التي تعمل باللمس BGA آلة إعادة العمل

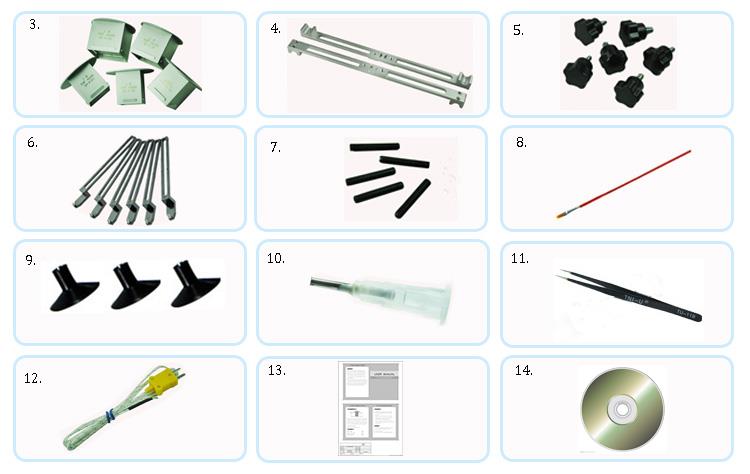

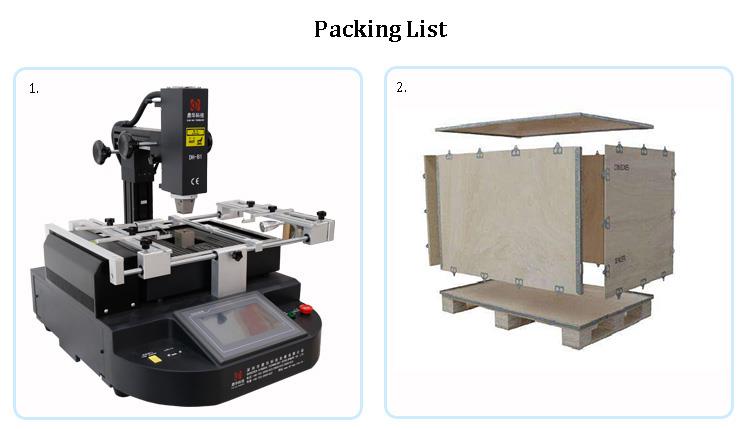

7.Packing & Shipping من التسخين المسبق للشاشة التي تعمل باللمس BGA آلة إعادة العمل

8. المعرفة ذات الصلة

عملية مختلطة على الوجهين من SMT

A: incoming inspection => PCB's B-side patch glue => patch => curing => flap => A-side PCB plug => wave soldering =>

cleaning => test =>إعادة العمل

ما بعد اللصق أولاً ، مناسب لمكونات SMD أكثر من المكونات المنفصلة

B: incoming inspection => PCB A-side insert (pinning) => flap => PCB B-side spot adhesive => patch => curing => flap =>

wave soldering => cleaning => Test =>إعادة العمل بعد الإدراج والتركيب اللاحق ، مناسب لفصل المزيد من المكونات

من مكونات SMD

C: incoming material inspection => PCB's A surface silk screen solder paste => patch =>

drying => reflow soldering => plug-in, pin bending => flap => PCB B surface patch glue => Patch => Curing => Flap =>

 Wave Soldering => Cleaning => Detection =>إعادة صياغة سطح مختلط ، جبل السطح B. ؟

D: incoming inspection => PCB's B side spot adhesive => patch => curing => flap =>PCB's عجينة لحام جانبية حريرية

=> patch => A side reflow => plug-in => B-side wave soldering => cleaning => test =>إعادة العمل خلط الجانب أ ، تصاعد الجانب ب.

أول SMD ، إنحسر ، ما بعد التصنيع ، لحام موجة

E: incoming inspection => PCB side B silk screen solder paste (point mount glue) => patch => drying (curing) => reflow soldering =>

flap => PCB side A silk screen solder paste => Patch => Drying = Reflow soldering 1 (local soldering can be used) => Plug-in =>

Wave soldering 2 (If there are few components, you can use manual soldering) => Cleaning => Test =>إعادة صياغة سطح جبل ،

ب ـ وجه مختلط.
