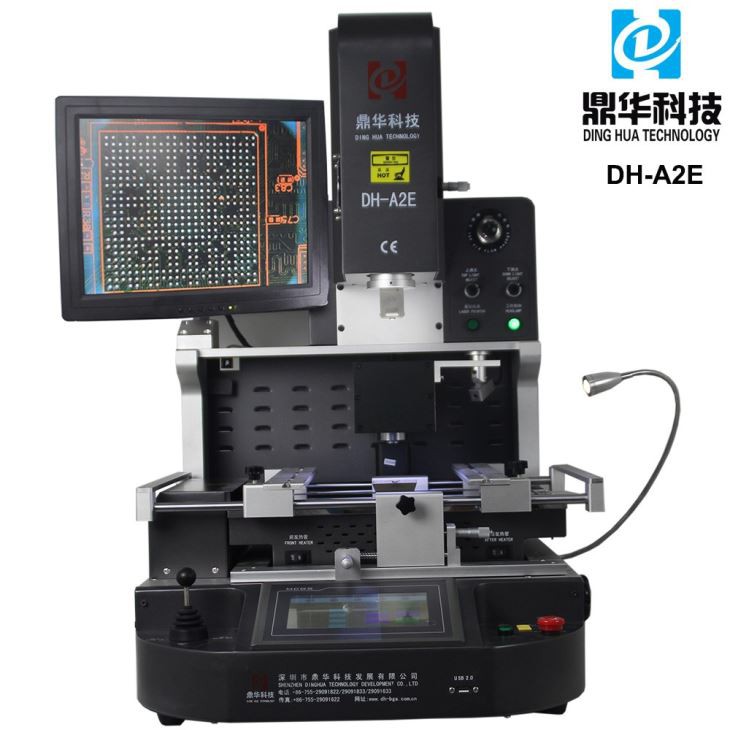

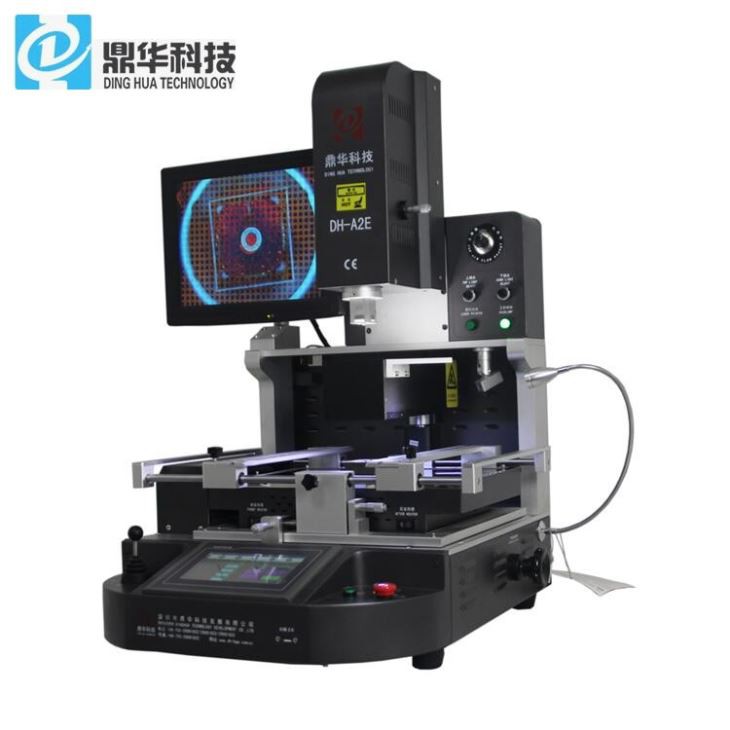

محطة إعادة صياغة IR البصرية BGA
1. مع منطقة سخن الأشعة تحت الحمراء الكبيرة
2. تدفق الهواء الساخن قابل للتعديل لبطاطا مختلفة
الوصف
1. مقدمة المنتج
قوة إعادة صياغة مرنة للمهام الصعبة
- تسخين الهواء الساخن القوي في أعلى باعث: 1200 واط
- تسخين الهواء الساخن القوي في الباعث السفلي: 1200 واط
- سخن الأشعة تحت الحمراء القوية في الباعث السفلي: 2700 واط
- أربع قنوات حرارية لقياس درجة الحرارة الدقيقة
- تقنية تسخين الأشعة تحت الحمراء الديناميكية لمركبات ثنائي الفينيل متعدد الكلور الكبيرة (370 × 450 مم)
- عالي الدقة (+/- 0.025 mm) اختيار ومكان مع كاميرا Zoom AF
- التشغيل البديهي عبر شاشة تعمل باللمس 7 "بدقة 800 × 480
- منفذ USB 2.0 المدمج
- كاميرا عملية تكبير التكبير الآلية لمراقبة العملية
- نظام تغذية الرقائق التلقائي المتقدم
2. مواصفات المنتج
| الأبعاد (w x d x h) في مم | 660 × 620 × 850 |
| الوزن في كجم | 70 |
| التصميم المضاد للاتحاد (Y/N) | Y |
| تصنيف الطاقة في ث | 5300 |
| الجهد الاسمي في V AC | 220 |
| التدفئة العلوية | الهواء الساخن 1200W |
| انخفاض التدفئة | الهواء الساخن 1200W |
| منطقة التسخين | الأشعة تحت الحمراء 2700W ، حجم 250 × 330 مم |
| حجم ثنائي الفينيل متعدد الكلور في مم | من 20 × 20 إلى 370 × 410 (+x) |
| حجم المكون في مم | من 1 × 1 إلى 80 × 80 |
| عملية | 7- بوصة شاشة لمس مدمجة . 800}*480 |
| رمز الاختبار | CE |

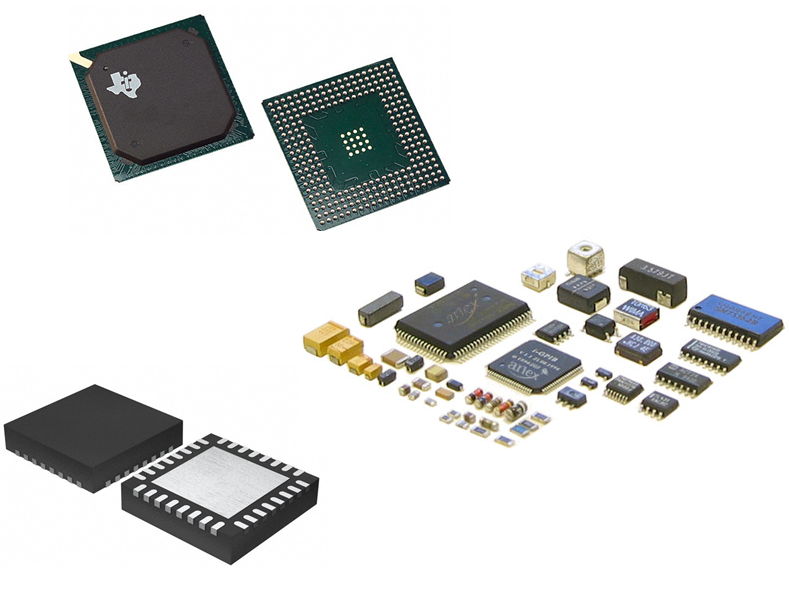

3. تطبيقات المنتج
Dinghua DH-A2E هي محطة إعادة صياغة الهواء الساخنة المتقدمة مصممة لتجميع وإعادة صياغة جميع أنواع مكونات SMD .
هذا النظام هو مبيعًا مبيعًا لإعادة صياغة الأجهزة المحمولة المهنية في بيئات عالية الكثافة . يسمح مستواه العالي من النموذجية بإكمال جميع خطوات إعادة العمل في نظام واحد ..
وهو يدعم التطبيقات التي تتراوح من 01005 مكونات إلى BGAs الكبيرة على مركبات ثنائي الفينيل متعدد الكلور إلى متوسطة الحجم ، مما يضمن نتائج لحام قابلة للتكرار .
أبرز
- الإدارة الحرارية الرائدة في الصناعة
- سخان لوحة عالية الكفاءة
- التحكم في قوة الحلقة المغلقة
- معايرة السخان العلوية الآلية

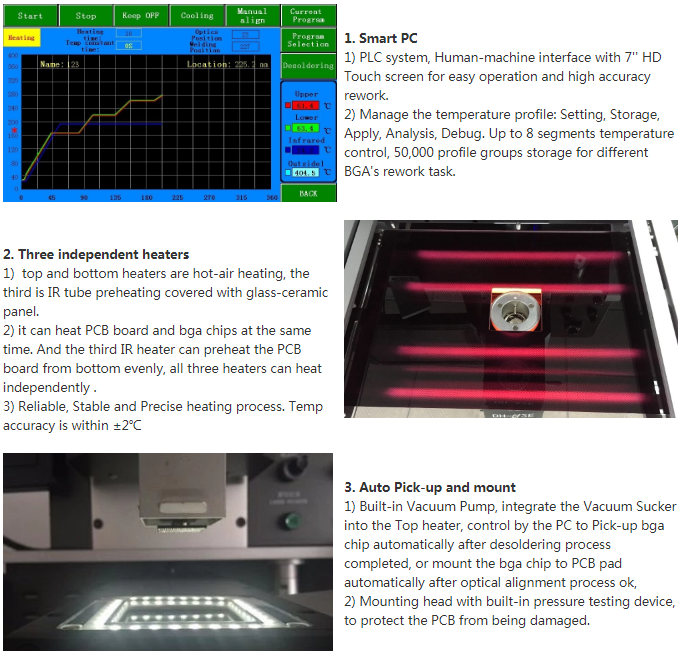

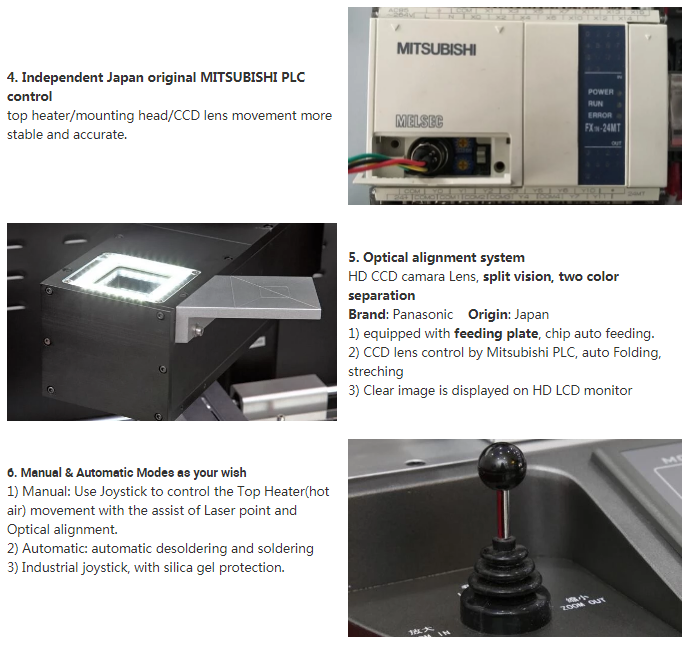

4. تفاصيل المنتج
5. مؤهلات المنتج
6. خدماتنا
Dinghua هو رائد عالمي معترف به في تطوير حلول لتجميع وإصلاح الأنظمة الإلكترونية المتقدمة .
اليوم ، تواصل Dinghua تقديم منتجات وحلول وتدريب مبتكرة لإعادة صياغة وإصلاح مجموعات الدوائر المطبوعة .
قدمت قدراتنا الفريدة ورؤية التفكير الأمامي حلولًا عالمية لكل من التحديات من خلال الفتحة والأسطح وإعادة صياغة التحديات في الإلكترونيات الراقية .
لقد أدى التزامنا القوي وسجلنا الحافل الذي ثبت أن مجموعة شاملة من حلول التجميع والإصلاح مصممة لتلبية احتياجاتك-سواء كنت تعمل على معايير ISO 9000 أو المواصفات الصناعية والمتطلبات العسكرية أو المبادئ التوجيهية الداخلية الخاصة بك {{2}
Dinghua - على مدار 10 سنوات من قيادة الصناعة ، وتقديم الأنظمة والحلول للذنب ، وإعادة صياغة ، والإصلاح الإلكتروني .
7. الأسئلة الشائعة
أصبحت الأجهزة والأدوات الإلكترونية أصغر وأقل نحافة كل يوم ، وذلك بفضل التطورات التكنولوجية المستمرة في صناعة الإلكترونيات . تتنافس أفضل شركات الإلكترونيات في العالم على إنتاج الأجهزة الأكثر إحكاما والكفاءة .
هناك تقنيتان رئيسيتان يقودون هذا الاتجاهSMDS (أجهزة تركيب السطح)وBGAS (صفائف شبكة الكرة)المكونات الإلكترونية المشتركة التي تساعد على تقليل حجم الأجهزة .
فهم BGA: ما هي صفيف شبكة الكرة ولماذا تستخدمه؟
BGA، أوصفيف شبكة الكرة، هو نوع من التغليف المستخدم في تقنية Mount Surface (SMT) ، حيث يتم تثبيت المكونات الإلكترونية مباشرة على سطح ألواح الدوائر المطبوعة (PCBS) . على عكس المكونات التقليدية مع العملاء المتوقعين أو المسامير
عادةً ما تكون كرات اللحام هذه مصنوعة من القصدير/الرصاص (SN/PB 63/37) أو سبيكة القصدير/الفضة (SN/PB/AG) .
مزايا BGA على SMDS:
يتم تعبئة مركبات ثنائي الفينيل متعدد الكلور الحديثة بشكل كثيف مع المكونات الإلكترونية . مع زيادة عدد المكونات ، وكذلك حجم لوحة الدائرة . لتقليل حجم PCB ، يتم استخدام مكونات SMD و BGA لأنها مضغوطة وتتطلب مساحة أقل .
في حين تساعد كلتا التقنيتين في تقليل حجم اللوحة ،تقدم مكونات BGA العديد من المزايا المتميزة-طالما تم لحامها بشكل صحيح لضمان اتصال موثوق .
فوائد إضافية من BGA:
- تحسين تصميم ثنائي الفينيل متعدد الكلور بسبب انخفاض كثافة التتبع
- عبوة قوية ودائمة
- انخفاض المقاومة الحرارية
- أفضل أداء واتصال عالي السرعة
