محطة لحام BGA بشاشة تعمل باللمس بالهواء الساخن



نحن شركة مصنعة تتعاون مع شركات عالمية، مثل Foxconn، وLenovo، وHuawei، لأكثر من 8 سنوات في مجال محطات إعادة العمل BGA/SMT. يتم بيع محطات إعادة صياغة BGA الخاصة بنا في جميع أنحاء العالم، ولدينا وكلاء في دول مثل إيران والولايات المتحدة الأمريكية والمكسيك والهند وفيتنام. نأمل أن تتمكن من الانضمام إلينا أيضا. رضاكم هو سعينا دائمًا.

سمات

• يستخدم على نطاق واسع لإعادة عمل رقائق وحدة المعالجة المركزية ووحدة معالجة الرسومات على أجهزة الكمبيوتر المحمولة، PS3، PS4، XBOX360، إلخ.
• لحام، وإزالة، وإزالة، وتركيب رقائق BGA من خلال التشغيل اليدوي.
• مجهزة بسخانات الهواء الساخن العلوية والسفلية، ولوحة تسخين سفلية بالأشعة تحت الحمراء.
• واجهة شاشة تعمل باللمس سهلة الاستخدام لسهولة التشغيل.
• يدعم إعادة صياغة مكونات BGA، CCGA، QFN، SMD، إلخ.
• تحكم دقيق في درجة الحرارة بدقة ±2 درجة.
• وظائف سلامة متفوقة، بما في ذلك الحماية في حالات الطوارئ.

معلمة المنتج

إجمالي الطاقة	4800W
سخان علوي	800W
سخان سفلي	الثاني 1200 واط، الثالث سخان الأشعة تحت الحمراء 2700 واط
قوة	تيار متردد 220 فولت ±10％ 50 هرتز
إضاءة	تايوان أدى ضوء العمل، أي زاوية تعديلها.
وضع التشغيل	شاشة لمس عالية الدقة على شكل درج، واجهة محادثة ذكية، إعداد النظام الرقمي
تخزين	50000 مجموعة
حركة السخان العلوي	يمين/يسار، أمامي/خلفي، يدور بحرية.
تحديد المواقع	تحديد المواقع الذكي، يمكن تعديل ثنائي الفينيل متعدد الكلور في اتجاه X، Y مع "دعم 5 نقاط" + قوس V-groov PCB + تركيبات عالمية.
التحكم في درجة الحرارة	مستشعر K، حلقة مغلقة
دقة درجة الحرارة	±2 درجة
حجم ثنائي الفينيل متعدد الكلور	الحد الأقصى 390 × 400 مم الحد الأدنى 22 × 22 مم
شريحة بغا	2x2 مم - 80x80 مم
الحد الأدنى لتباعد الشريحة	0.15 ملم
مستشعر درجة الحرارة الخارجية	1 قطعة
أبعاد	610*620*560 مللي متر
الوزن الصافي	40 كجم

ميزة المنتج

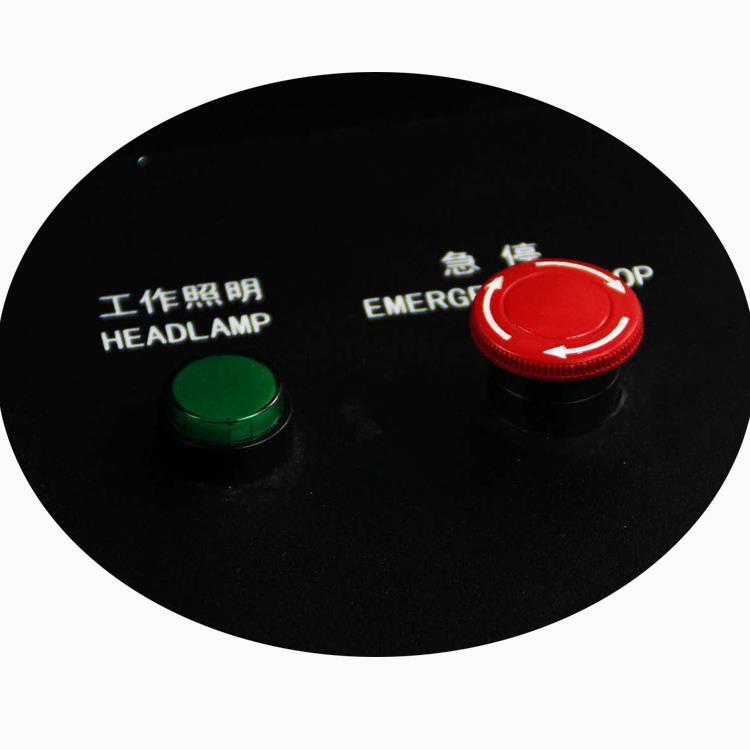

زر الطوارئ الخاص بالجهاز، أي حالة عاجلة، يمكن الضغط عليه، ثم إعادة صياغة BGA

تتوقف الآلة عن العمل على الفور، وتبدأ مروحة التدفق المتقاطع في التبريد لثنائي الفينيل متعدد الكلور/الشريحة وفي-

منطقة التسخين frared.

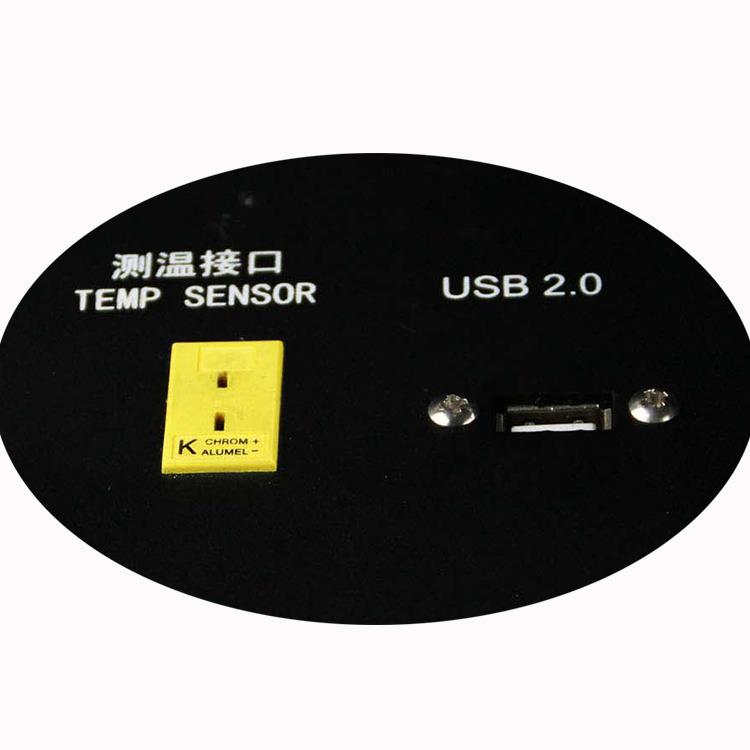

يستطيع مستشعر Tempe مراقبة درجة الحرارة في الوقت الفعلي على الشريحة، USB 2.0 لتحميل البرامج

أو تنزيل لقطة الشاشة وما إلى ذلك.

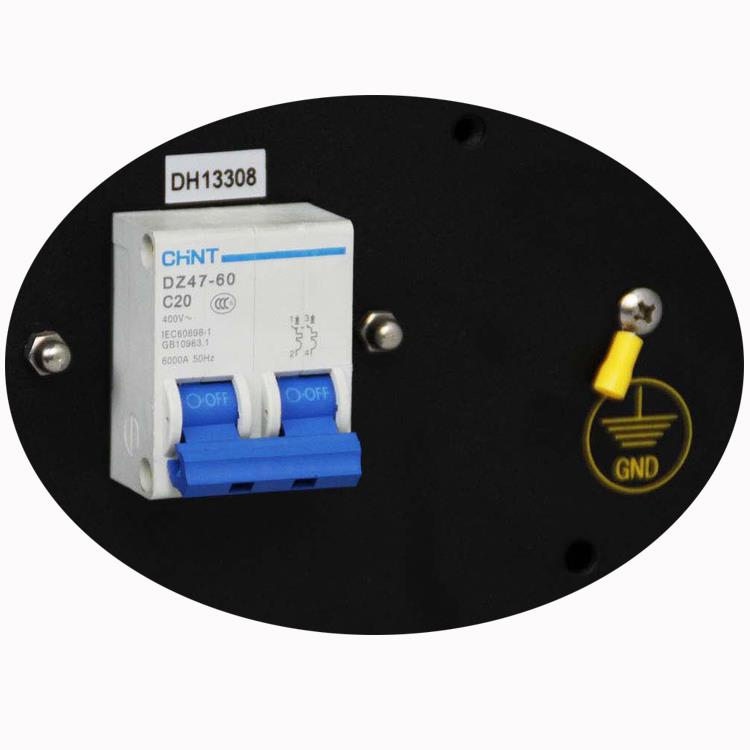

مفتاح الهواء، والذي سيتوقف عندما تكون العملة غير طبيعية (أكثر أو أقل)، مثل التسرب

من الكهرباء، ماس كهربائى، جهد الطاقة يتجاوز النطاق الطبيعي (+/- 10%).

"GND" لتوصيل السلك الأرضي لتوفير تقنية أكثر أمانًا باستخدام الماكينة.

كيف تعمل محطة لحام BGA؟

تتميز محطة اللحام BGA بواجهة تشغيل مرتبة وبسيطة، مع منفذ واحد لمستشعر درجة الحرارة، ومنفذ USB 2.0، ومفتاح إضاءة، وزر للطوارئ. يمكن للكمبيوتر الصناعي، المجهز بشاشة تعمل باللمس 7-بوصة، تخزين ما يصل إلى 5 ملفات تعريف000، مما يسمح لك بحفظ ملفات التعريف الناجحة للرجوع إليها في المستقبل.

تأهيل المنتج لمحطة لحام BGA بشاشة تعمل باللمس بالهواء الساخن

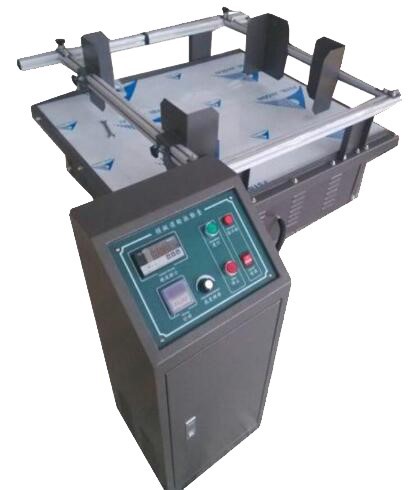

الصورة أعلاه توضح محاكاة لآلة نقل السيارات. تخضع جميع أجهزتنا لعملية اختبار صارمة: فهي تعمل بشكل متواصل لمدة 3 أيام، ثم تخضع لاختبار الاهتزاز لمدة 24 ساعة على الأقل. وبعد ذلك، يتم تشغيلها لمدة 24 ساعة إضافية لتحديد أي مشكلات محتملة ومنع حدوث مشكلات مستقبلية لعملائنا. حتى الآن، نحن الشركة الوحيدة في الصين التي تجري مثل هذا الاختبار الشامل في هذه الصناعة.

التعليمات

س: ما هو ثنائي الفينيل متعدد الكلور؟

A:يتكون PCB (لوحة الدوائر المطبوعة) من طبقات من الألياف الزجاجية والنحاس التي يتم لصقها معًا.

س: هل يمكنني استخدام 110 فولت لهذا الجهاز؟

A:نعم، يمكن أن تعمل الماكينة بجهد 110 فولت، ولكن يرجى إعلامنا مسبقًا، حيث قد تحتاج بعض المكونات إلى التعديل.

س: هل يمكنني استخدام شريحة منزوعة اللحام لحامها على PCB مرة أخرى؟

A:نعم، طالما بقيت النقطة الأساسية سليمة، يمكن إعادة استخدام الشريحة بعد إعادة تكوّنها.

س: كيف يمكنني تحديد الشريحة التي بها مشكلة؟

A:عادةً ما تحتاج إلى جهاز أشعة سينية لتشخيص المشكلة.



بعض النصائح حول الإصلاح: إصلاح الموصل وطريقة اللحام

قبل استخدام أي معدات لحام، ينبغي اتخاذ بعض الاحتياطات. تأكد من تنظيف أقطاب المعدات ومحاذاتها وضبطها على سمك اللوحة المناسب.

ينبغي استخدام عينات اختبار ذات عرض دوائر مماثل، وتباعد، وسمك، وتشطيب السطح، والكفاف. مراقبة واختبار جودة اللحام والمحاذاة وتغير اللون والانصهار ومظهر المادة الأساسية في منطقة اللحام. اضبط إعدادات معدات اللحام وكرر ذلك حتى يتم تحقيق نتيجة مقبولة.

يجب أن تكون محاذاة الشريط الملحوم مع نمط الدائرة في حدود {{0}}.050 مم (0.002 بوصة). يجب أن تتجاوز قوة ربط اللحام قوة الرابطة/المادة الأساسية.

إجراء

1. نظف المنطقة.
2. حدد قسمًا من شريط Kovar الذي يطابق عرض نمط الموصل الذي يتم إصلاحه (± {{0}}.050 مم، أو 0.002 بوصة).
3. قم بقص الشريط بحوالي 3.0 مم (0.120") أطول من الجزء الذي يتم إصلاحه.
4. قم بتنظيف موصل الشريط والمادة الأساسية حول منطقة الإصلاح.
5. ضع الشريط وقم بتوسيطه فوق القسم المراد إصلاحه، مع ترك أطوال متساوية على كل جانب، بالتوازي مع نمط الدائرة.
6. ضع لوحة الكمبيوتر تحت أقطاب اللحام بحيث تضغط الأقطاب الكهربائية على منطقة الإصلاح.
7. أمسك الشريط في مكانه باستخدام ملاقط دقيقة حتى يكتمل اللحام. يتم اللحام في مكانه باستخدام الإعدادات بناءً على عينات الاختبار المقبولة.
8. نظف المنطقة.
9. افحص المفصل بعناية للتأكد من جودة اللحام ومواءمته.
10. إذا لزم الأمر، قم بتطبيق كمية صغيرة من التدفق وقم بقصدير المنطقة بأكملها باستخدام اللحام.
11. تنظيف المنطقة مرة أخرى.

إذا لزم الأمر، قم بتغطية المنطقة التي تم إصلاحها بالإيبوكسي.
