آلة إعادة تشكيل BGA الضوئية الأوتوماتيكية

آلة إعادة تشكيل بغا الضوئية الأوتوماتيكية

منتج إدخال آلة إعادة تقطيع بغا البصرية الأوتوماتيكية

محطة إعادة العمل BGA هي آلية مزودة بشاشة عرض عالية الدقة (15 بوصة) ، وعدسة CCD بصرية مستوردة للمحاذاة ،

والتحكم الدقيق في درجة الحرارة والوقت الصناعي للكمبيوتر.

معلمة المنتج لآلة إعادة تشكيل بغا البصرية الأوتوماتيكية

ميزة المنتج وتطبيق آلة إعادة تشكيل بغا البصرية الأوتوماتيكية

كمبيوتر صناعي مضمن ، إعداد النظام الرقمي ، ثلاث مناطق تسخين مستقلة ، نظام كاميرا باناسونيك CCD ،

واجهة محادثة شاشة تعمل باللمس عالية الدقة ، تحكم PLC ، تحكم متكامل متعدد الوظائف ، تصميم هيكل بشري ،

عدسة بصرية قابلة للطي ، رقم اختياري ، قم بتخزين واختيار ملف تعريف درجة الحرارة.

2. وضعان للتشغيل في النظام: تلقائي / يدوي. الوضع التلقائي: لحام تلقائي / بغا مع زر. الوضع اليدوي:

دليل أعلى / أسفل الرأس إلى لحام / بغا بعصا التحكم. يتحد كلا الوضعين مع المحاذاة البصرية و

تحديد المواقع بالليزر لإنهاء العملية. وفي الوقت نفسه ، يمكن للفراغ المدمج التقاط رقاقة بغا بسهولة.

3. وظائف متعددة: "Fast positiong" ، "الاحتفاظ بدرجة الحرارة" ، "مستشعر الضغط" ، "التحليل الفوري لدرجة الحرارة" ، "التحذير الصوتي

قبل إنهاء التسخين "،" محاذاة بصرية بصرية عالية الدقة "،" تحكم عالي الدقة في درجة الحرارة ، معدل إصلاح مرتفع ، ثبات عالي "، إلخ.

4. عالية الدقة من نوع k- الحرارية التحكم حلقة مغلقة ونظام تعويض درجة الحرارة التلقائي PID ، مع PLC و

وحدة درجة الحرارة ووحدة التحكم الذكية لتمكين الانحراف الدقيق لدرجة الحرارة على ± 2 درجة. في غضون ذلك ، درجة الحرارة الخارجية

يتيح موصل القياس قياس درجة الحرارة والتحليل الدقيق لمنحنى درجة الحرارة في الوقت الحقيقي.

5. تحديد المواقع بالليزر: ساعد في وضع ثنائي الفينيل متعدد الكلور سريعًا على النقطة المركزية ، ومع "وضع دعم 5 نقاط" ، يكون أكثر ملاءمة ودقة.

6. لاعبا أساسيا متحرك عالمي يمنع الكلور من التلف على عنصر هامشي ، مناسب لجميع أنواع إصلاح ثنائي الفينيل متعدد الكلور.

7. مصباح LED عالي الطاقة لضمان السطوع للعمل ، وبأحجام مختلفة من فوهات المغناطيس ، مادة سبائك التيتانيوم ، سهلة

استبدال وتركيب ، لا تشوه وصدأ.

8. يمكن ضبط درجة حرارة الأجزاء 6-8 للتدفئة العلوية والتدفئة المنخفضة (حتى 16 مقطعًا). 50 ، 000 مجموعة من منحنيات درجة الحرارة

يمكن تخزينها ، والتي يمكن ترقيمها وتعديلها وتطبيقها في أي وقت وفقًا لـ BGA المختلفة. تحليل المنحنى والضبط والتعديل

متوفرة أيضًا على شاشة تعمل باللمس.

9. مع تحذير صوتي 5-10 ثوانٍ قبل إنهاء التسخين: ذكر المشغل بالتقاط شريحة bga في الوقت المحدد. بعد التسخين ، سوف مروحة التبريد

العمل تلقائيًا ، عندما تنخفض درجة الحرارة إلى درجة حرارة الغرفة (<45℃ ), cooling system will stop automatic to prevent the heater

من الشيخوخة.

10. CE الموافقة على الشهادة. حماية مزدوجة: واقي من السخونة الزائدة بالإضافة إلى وظيفة التوقف في حالات الطوارئ.

تفاصيل المنتج منآلة إعادة تشكيل بغا البصرية الأوتوماتيكية

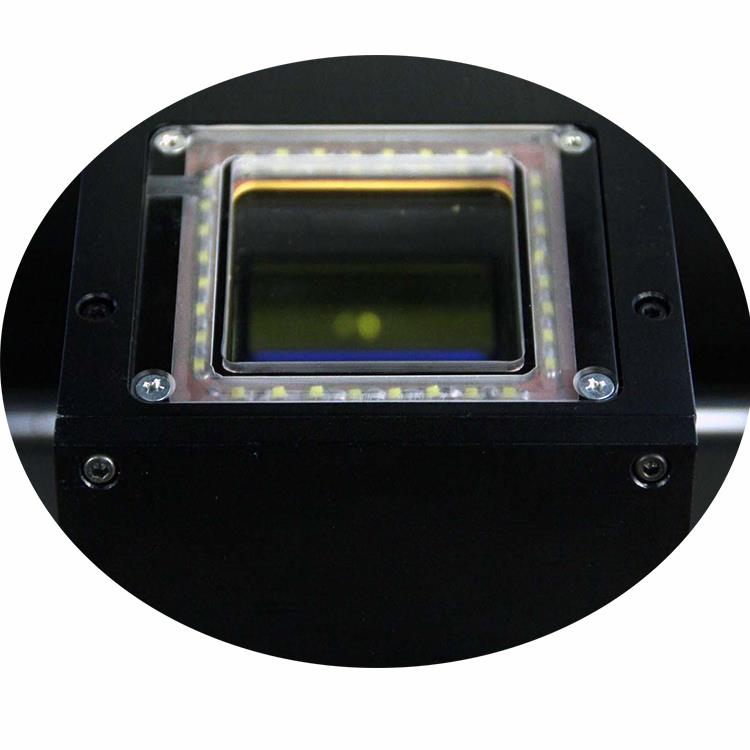

عدسة CCD البصرية لمحطة إعادة العمل BGA

قلم شفط مدمج بفوهة علوية

2 في 1 تصميم رقاقة استبدال أو

يتم التقاطها بسهولة ودقة ، كما يتم تثبيت مكون المستشعر في قلم الفراغ ،

عند تشغيله لأسفل ، بلمس ثنائي الفينيل متعدد الكلور أو أي كتلة ، فإنه سيتوقف على الفور ، بحيث يمكن حماية ثنائي الفينيل متعدد الكلور.

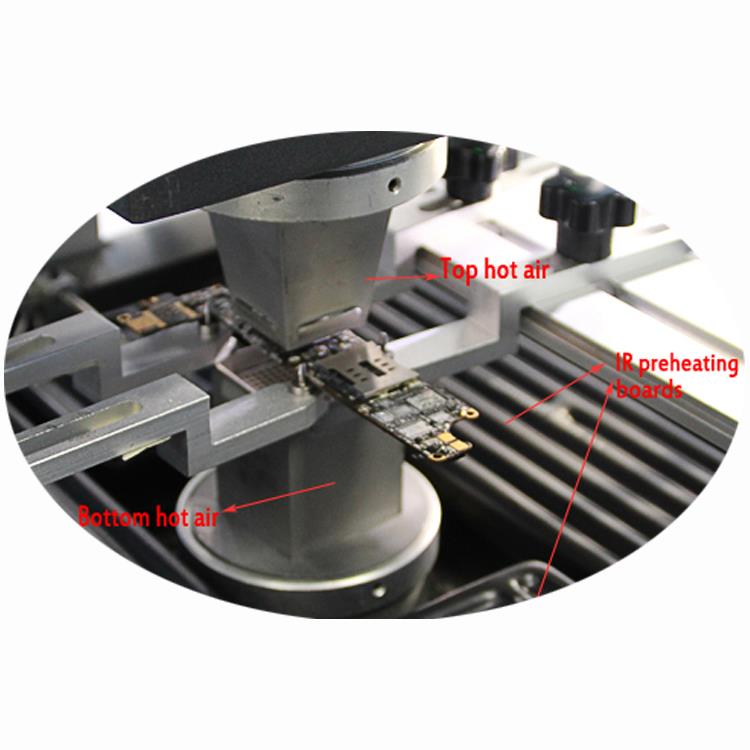

سخانات مستقلة

أعلى سخان الهواء الساخن ، وسماع الهواء الساخن السفلي ومنطقة التسخين بالأشعة تحت الحمراء ، عند إصلاح ic صغير ، مطابقة فوهات صغيرة ،

ويمكن إيقاف التسخين المسبق للأشعة تحت الحمراء.

3 ميكرومتر لضبط ثنائي الفينيل متعدد الكلور والرقائق

ميكرومتر علوي لضبط زاوية الرقاقة ، يمكن تدوير 60 درجة كحد أقصى ، 2 ميكرومتر أقل ،واحد هو

انتقل PCB إلى اليسار أو اليمين، واحد لثنائي الفينيل متعدد الكلور تم نقله إلى اليسار أو اليمين ، والضبط الدقيق هو 15 ملم.

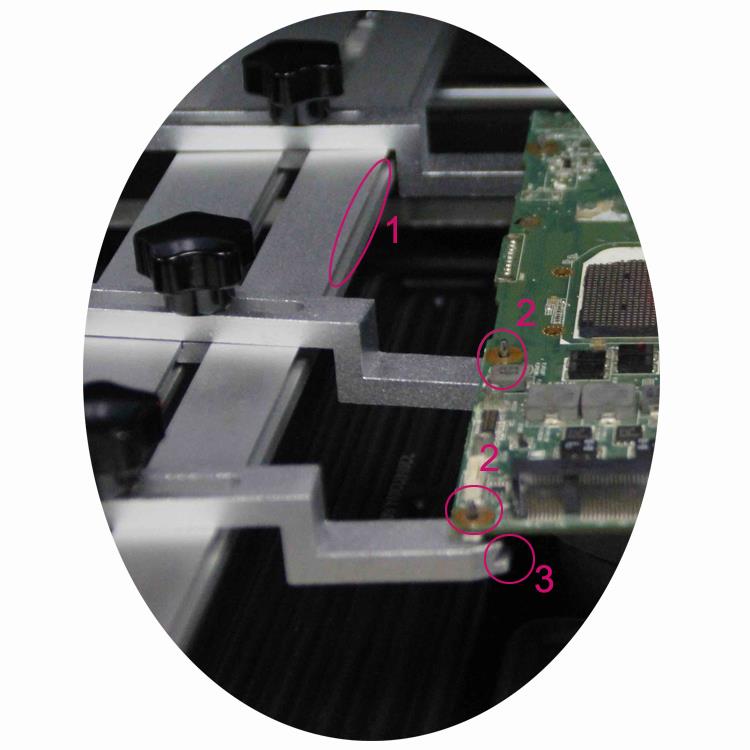

تركيبات عالمية لثنائي الفينيل متعدد الكلور ثابت

1. أخدود "V" لثنائي الفينيل متعدد الكلور بحافة منتظمة

2. "طرف رفيع" للفتحات الموجودة في ثنائي الفينيل متعدد الكلور بحافة غير منتظمة

3. مقطع التمساح لأي PCB بأي شكل

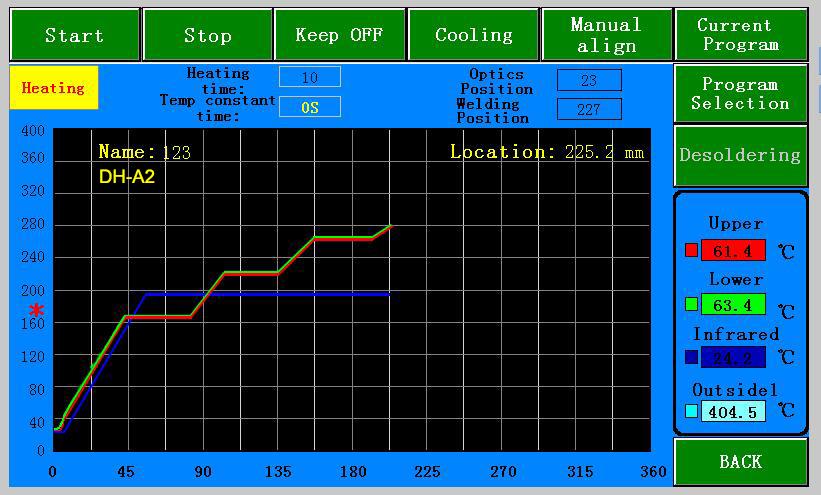

الكمبيوتر الصناعي لمحطة إعادة العمل BGA للتحكم في درجة الحرارة والوقت

هذه شاشة تعمل باللمس للكمبيوتر الصناعي ، حيث يمكن ضبط درجة الحرارة والوقت. PID في الوقت الحقيقي لدرجة الحرارة

ومعايرة ، وتقريبا لا تتلاشى الحرارة في السنوات الخمس الأولى ، كلاهما يمكن أن يحقق إعادة صياغة معدل نجاح مرتفع.

منتج تأهيل آلة إعادة تقطيع بغا البصرية الأوتوماتيكية

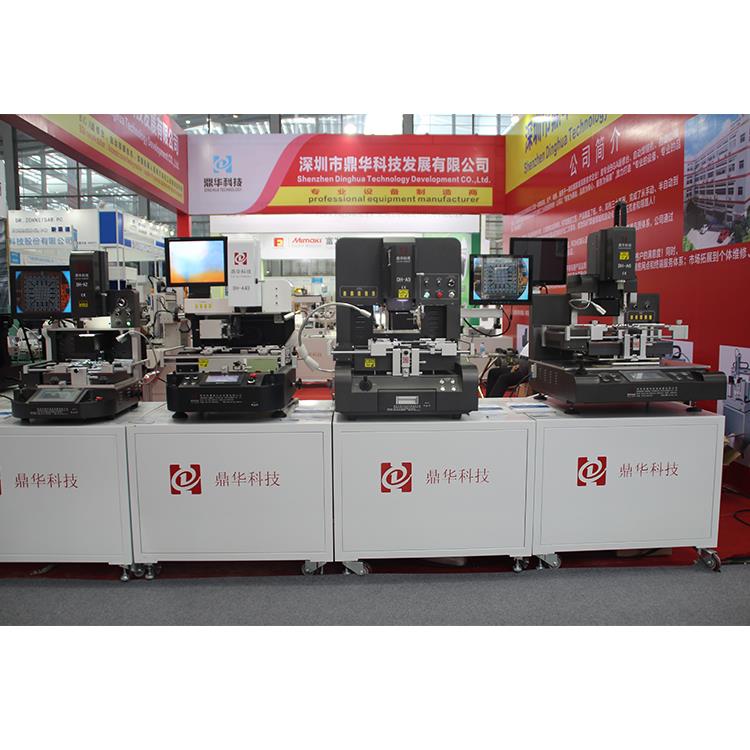

تم بيع الآلات إلى أوروبا وأمريكا وجنوب شرق آسيا وآسيا إلخ.

المشاركة في معرض كانتون مرتين في العام ، مرة واحدة في الخارج لمدة عام واحد ، مثل دبي وبنغالور وبرلين إلخ.

خدمة التوصيل والشحنلآلة إعادة تشكيل بغا البصرية الأوتوماتيكية

قبل التسليم: ستهتز الآلة للاختبار لمدة 24 ساعة على الأقل ، بعد ذلك ، اتركها تعمل لمدة 12 ساعة ثابتة ،

ثم معبأة في صندوق من الخشب الرقائقي ، لذلك ، إذا كنت عاجلاً للحصول على آلة ، يرجى تقديم طلب في يومين عمل قبل التسليم.

بعد التسليم: توفير رقم تتبع ، والإبلاغ عن تفاصيل الشحن في الوقت الفعلي ، بمجرد استلام الآلات ،

سيوجه مهندس ما بعد البيع كيفية التثبيت والاستخدام وما إلى ذلك.

أسئلة وأجوبة من آلة إعادة تشكيل بغا البصرية الأوتوماتيكية

1. س: يمكنه إصلاح macbook والهاتف المحمول ووحدة التحكم في الألعاب وما إلى ذلك.

ج: بالطبع ، لا يمكنها فقط إصلاحها ولكن أيضًا غيرها ، مثل جهاز الاستقبال العلوي والتلفزيون ومكيف الهواء وما إلى ذلك.

2. س: هل هي محطة إعادة العمل التلقائية BGA؟

ج: نعم ، إنه كذلك ، بغض النظر عن وقت اللحام أو إزالة الحموضة ، يمكن ذلك

تعمل تلقائيا.

3. س: هل هي محطة إعادة العمل IR BGA ممتلئة؟

ج: لا ، تحتوي على 2 * سخانات هواء ساخن ومنطقة تسخين IR واحدة.

4. س: كيف يمكنني العمل؟

ج: عند استلام الجهاز ، فقط أخرجه من الصندوق ، وقم بتوصيله (الطاقة) ،

حدد ملف تعريف درجة الحرارة أو قم بتعيين ملف تعريف درجة الحرارة ، ثم اعمل.

آخر أخبار آلة إعادة تشكيل بغا البصرية التلقائية

إجراء

لتحديد إجراء إزالة الطلاء المناسب ، يجب أولاً تحديد الطلاء. أثناء التصنيع الأصلي

عادة ما يكون الطلاء المحدد معروفًا. وبالتالي ، يمكن عادةً تحديد طرق إزالة الطلاء بناءً على

يتم استخدام الطلاءات المعروفة.

عندما لا يكون تحديد الطلاء متاحًا ، فإن المراقبة والاختبار البسيطين سيساعدان في تحديد خصائص الطلاء

بحيث يمكن تحديد إجراء الإزالة المناسب.

ملحوظة

التعريف العام أو التجاري لمادة الطلاء ليس ضروريًا لإنجاز إزالة الطلاء.

1. الصلابة

اختبار الاختراق في منطقة غير حرجة لتحديد الصلابة النسبية. كلما كان الطلاء أكثر صلابة كلما كان أكثر ملاءمة لمواد الكشط النقية

التقنيات. كلما كان الطلاء أكثر نعومة وصمغًا ، كان أكثر ملاءمة لإجراءات إزالة الفرشاة.

حذر

يمكن أن تولد عمليات الكشط شحنات إلكتروستاتيكية

2. الشفافية

من الواضح أن الطلاءات الشفافة عادة ما تكون أكثر ملاءمة للإزالة من النوع المعتم. طرق الإزالة المستخدمة مع التعتيم

يجب أن تكون الطلاءات أكثر قابلية للتحكم وأقل حساسية لتلف المكونات المغطاة وأسطح اللوحة المطبوعة و

عادة ما تكون أبطأ.

3. الذوبان

اختبر الطلاء لخصائص الذوبان في منطقة غير حرجة باستخدام ثلاثي كلورو الإيثان أو زيلين أو مذيبات أخرى ذات سمية منخفضة

ونشاط خفيف.

حذر

يجب عدم غمر مجموعات الألواح المطبوعة في مذيبات قاسية.

4. إزالة الحرارية

استخدم جهاز فصل حراري مع تسخين متحكم فيه وبدون حافة قاطعة لتحديد ما إذا كان الطلاء يمكن أن يكون حرارياً

إزالة. ابدأ بدرجة حرارة منخفضة تقريبًا. 100 درجة مئوية (210 درجة فهرنهايت) ، وزيادة درجة الحرارة حتى يتم إزالة الطلاء.

إذا كان الطلاء يتدفق أو يتدفق لأعلى ، فأنت ساخن جدًا أو أن الطلاء ليس كذلك

مناسب للإزالة الحرارية.

حذر

لا تتجاوز درجة حرارة التخزين القصوى للمكونات أو أي قيود أخرى.

5. تجريد

احرص على شق الطلاء بشفرة حادة في منطقة غير حرجة وحاول تقشيره من السطح لتحديده

إذا كانت هذه الطريقة مجدية. بسبب الالتصاق المطلوب لمواد الطلاء ،

عادة ما تكون تقنيات التعري بدون مساعدات كيميائية محدودة للغاية.

6. سمك

حدد ما إذا كان الطلاء سميكًا أم رقيقًا بالوسائل البصرية. تظهر الطلاءات الرقيقة خطوطًا خارجية حادة للمكونات ولا توجد شرائح

بينما تقلل الطلاءات السميكة الخطوط العريضة للمكونات الحادة وتظهر شرائح كبيرة عند نقاط المكون أو الرصاص

تقاطع مع السبورة المطبوعة. عادة ما تتطلب الطلاءات السميكة طريقتين لإزالة السطح لمنع السطح

تلف اللوح. قم أولاً بتقليل الطبقة السميكة إلى طبقة رقيقة ثم استخدم طرق الكشط النقية للوصول إليها

سطح اللوح.
