محطة إعادة صياغة الجسر الشمالي البصري BGA

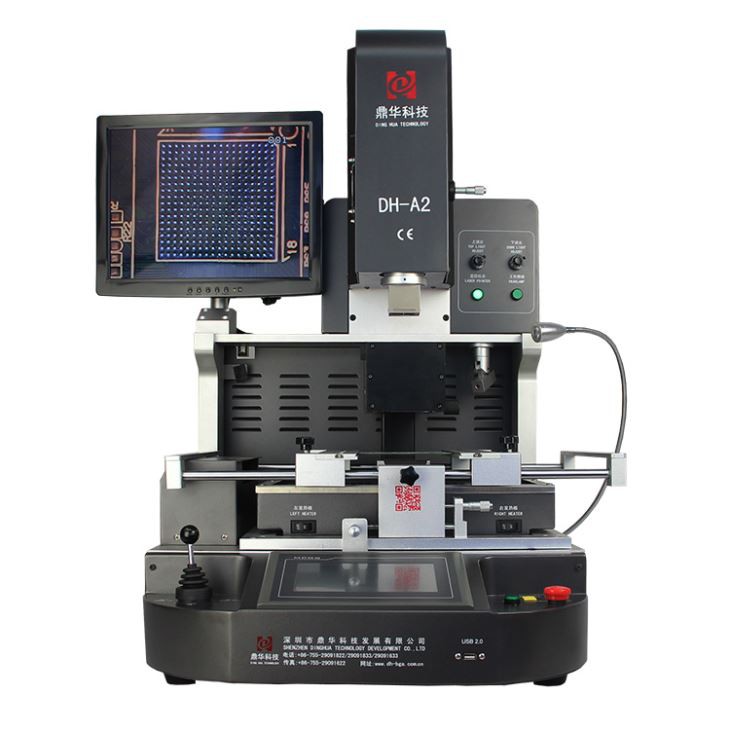

1. محطة إعادة العمل BGA الأوتوماتيكية DH-A2 مع شاشة اللمس ونظام المحاذاة البصرية.
2. معدل نجاح مرتفع للإصلاح.3-ضمان لمدة عام لنظام التدفئة.1-ضمان لمدة عام لمحطة إعادة عمل BGA بالكامل
3. حجم PCB المناسب: Max450*490، Min22*22mm؛ حجم الشريحة: 80*80-1*1 ملم
4. التحكم PLC.
الوصف
محطة إعادة صياغة الجسر الشمالي البصري BGA
1. تطبيق محطة إعادة صياغة الجسر الشمالي البصري BGA
مناسبة لثنائي الفينيل متعدد الكلور من المنتجات الإلكترونية المختلفة.
اللوحة الأم للكمبيوتر والهواتف الذكية (Iphone وHuawei وSamsung) والكمبيوتر المحمول ولوحة منطق MacBook والكاميرا الرقمية ومكيف الهواء والتلفزيون والمعدات الإلكترونية الأخرى من الصناعة الطبية وصناعة الاتصالات وصناعة السيارات وما إلى ذلك.
مناسبة لأنواع مختلفة من الرقائق: BGA، PGA، POP، BQFP، QFN، SOT223، PLCC، TQFP، TDFN، TSOP، PBGA، CPGA، شريحة LED.

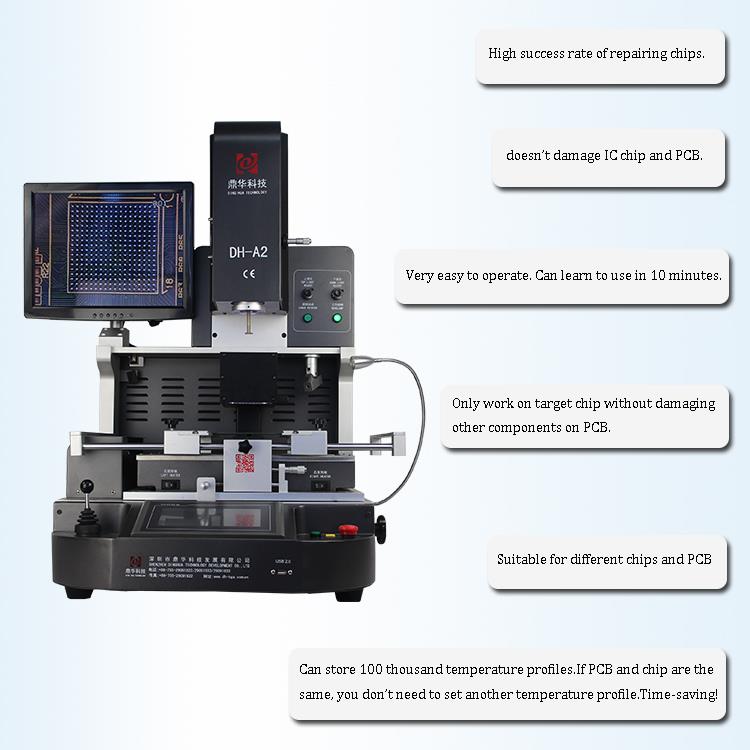

2. ميزات المنتج لمحطة إعادة صياغة الجسر الشمالي البصري BGA
• إزالة اللحام والتركيب واللحام التلقائي.
• نسبة نجاح عالية في إصلاح الرقاقة وثنائي الفينيل متعدد الكلور.
• الجهاز لن يلحق الضرر بالمكونات المحيطة حول الشريحة المستهدفة على ثنائي الفينيل متعدد الكلور بسبب التحكم الصارم في درجة الحرارة.
• نظام محاذاة بصرية دقيق
تعمل عدسة كاميرا Panasonic CCD على زيادة دقة المحاذاة ومعدل نجاح الإصلاح بشكل فعال. الصورة dispayed على شاشة العرض.
• ثلاث سخانات يمكن التحكم فيها بشكل مستقل. إنه يستخدم نظام التحكم في الحلقة المغلقة المزدوج الحراري ونظام PID لتعويض درجة الحرارة التلقائي، مع PLC ووحدة درجة الحرارة لتمكين الانحراف الدقيق لدرجة الحرارة إلى ±2 درجة مئوية.
3.مواصفات محطة إعادة صياغة الجسر الشمالي البصري BGA
| قوة | 5300w |
| سخان علوي | الهواء الساخن 1200 واط |
| سخان سفلي | الهواء الساخن 1200 واط. الأشعة تحت الحمراء 2700 واط |
| مزود الطاقة | تيار متردد 220 فولت ±10% 50/60 هرتز |
| البعد | الطول 530 * العرض 670 * الارتفاع 790 ملم |
| تحديد المواقع | دعم ثنائي الفينيل متعدد الكلور على شكل حرف V، مع تركيبات عالمية خارجية |
| التحكم في درجة الحرارة | Ktype الحرارية، التحكم في حلقة مغلقة، التدفئة المستقلة |
| دقة درجة الحرارة | ±2 درجة |
| حجم ثنائي الفينيل متعدد الكلور | الحد الأقصى 450*490 ملم، الحد الأدنى 22*22 ملم |
| ضبط منضدة العمل | ±15 ملم للأمام/الخلف، ±15 ملم لليمين/اليسار |
| شريحة بغا | 80*80-1*1 ملم |
| الحد الأدنى لتباعد الشريحة | 0.15 ملم |
| مستشعر درجة الحرارة | 1 (اختياري) |
| الوزن الصافي | 70 كجم |

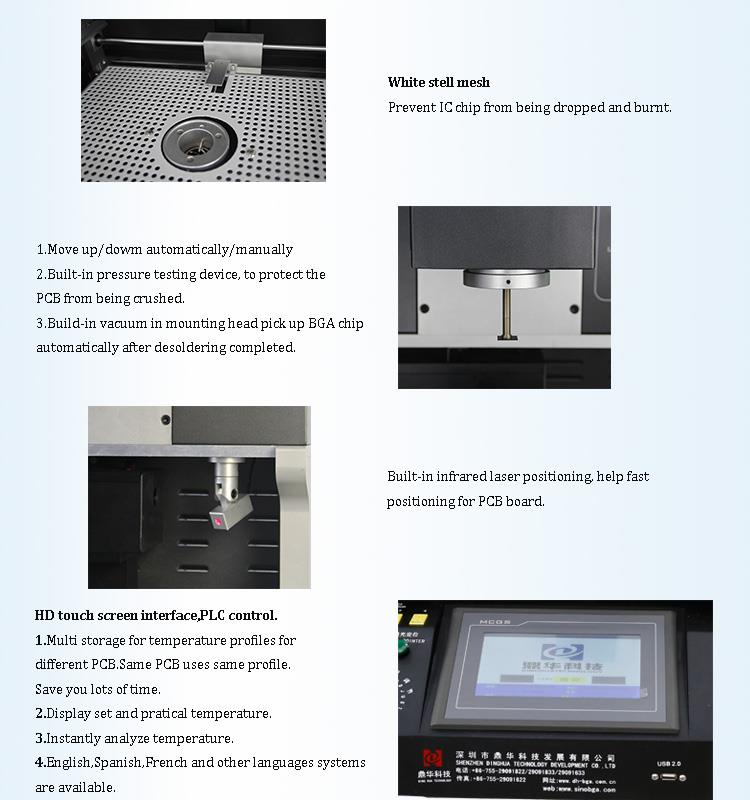

4. تفاصيل محطة إعادة صياغة الجسر الشمالي البصري BGA
1. كاميرا CCD (نظام محاذاة بصري دقيق) ؛
2.HD العرض الرقمي.
3. ميكرومتر (ضبط زاوية الشريحة) ؛
4.3 سخانات مستقلة ( الهواء الساخن والأشعة تحت الحمراء ) ;
5. تحديد المواقع بالليزر.
6. واجهة شاشة تعمل باللمس عالية الدقة، التحكم PLC؛
7. كشافات Led.
8. التحكم بعصا التحكم .
5.لماذا تختار محطة إعادة صياغة الجسر الشمالي البصري BGA الخاصة بنا؟
6. شهادة محطة إعادة صياغة الجسر الشمالي البصري BGA
لتقديم منتجات عالية الجودة، كانت SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO.,LTD أول من حصل على شهادات UL، E-MARK، CCC، FCC، CE ROHS. وفي الوقت نفسه، لتحسين وتحسين نظام الجودة، حصلت Dinghua على شهادة التدقيق في الموقع ISO، GMP، FCCA، C-TPAT.
7. التعبئة والشحن لمحطة إعادة صياغة الجسر الشمالي البصري BGA
8. الأسئلة الشائعة
• ما هي وظائف شاشة اللمس في محطة إعادة العمل BGA الخاصة بالجسر الشمالي البصري؟
ج: 1. شاشة اللمس، الكمبيوتر الذكي هو عقل الآلة. نظام PLC، واجهة بين الإنسان والآلة مع شاشة تعمل باللمس
لسهولة التشغيل وإعادة العمل بدقة عالية.
2. إدارة ملفات تعريف درجة الحرارة: الإعداد والتخزين والتطبيق والتحليل والتصحيح. ما يصل إلى 16-مقطع
التحكم في درجة الحرارة، 100،000 مجموعات تخزين لملفات تعريف درجة حرارة إعادة العمل المختلفة لـ BGA.
3. التحكم في الجهاز.
• ما هي وظيفة تحديد المواقع بالليزر؟
ج: تحديد المواقع بالليزر بالأشعة تحت الحمراء المدمج، يساعد على تحديد المواقع بسرعة للوحة PCB.
•هل التدفئة بالهواء الساخن أم بالأشعة تحت الحمراء؟
هناك ثلاث سخانات مستقلة. الهواء الساخن العلوي + الهواء الساخن السفلي + منصة التسخين بالأشعة تحت الحمراء. الأعلى والأسفل
يمكن تحريكها لأعلى/لأسفل. هذا يمكن أن يجعل التدفئة مركزة ومتساوية. زيادة معدل إعادة العمل بشكل فعال.
