محطة إعادة تشكيل BGA الضوئية الأوتوماتيكية بالكامل
محطة إعادة عمل bga بصرية أوتوماتيكية بالكامل محطة إعادة عمل BGA أوتوماتيكية بالكامل HD-A5 عبارة عن آلة إصلاح/تجميع متطورة، مع كاميرا CCD بصرية مستوردة، وحدة تغذية أوتوماتيكية للرقاقة يمكنها التحميل على شريحة يصل حجمها إلى 80*80 مم، ووزن أقل من 5 كجم ، وخاصة ملفات تعريف درجة الحرارة الكاملة ...
الوصف
محطة إعادة صياغة BGA الأوتوماتيكية بالكامل HD-A5 عبارة عن آلة إصلاح/تجميع متطورة، مع بصريات مستوردة
كاميرا CCD، وحدة تغذية أوتوماتيكية للرقائق يمكنها التحميل على شريحة يصل حجمها إلى 80*80 مم، ووزن أقل من 5 كجم،
يعد تسجيل ملفات تعريف درجة الحرارة الكاملة مفيدًا جدًا للشركات الدولية، حيث تحتاج إلى ذلك
تحليل نتائج اللحام وإزالة اللحام تحت درجات حرارة وأوقات مختلفة وما إلى ذلك.
معلمات الإنتاج لمحطة إعادة الكرات bga الضوئية الأوتوماتيكية الكاملة
|
إجمالي الطاقة |
6800W |
|
سائق |
يستخدم سائق سيرفو. اختيار واستبدال ولحام أوتوماتيكي بالكامل إزالة اللحام والتبريد وما إلى ذلك. |
|
وضع التشغيل |
وضعين: يدوي وتلقائي. شاشة تعمل باللمس عالية الدقة، وآلة ذكية للإنسان، وإعدادات النظام الرقمي. |
|
تكبير الكاميرا |
10x - 220x |
|
تم تعديل زاوية الرقاقة |
60 درجة |
|
تخزين ملف تعريف درجة الحرارة |
50000 مجموعة |
|
حجم ثنائي الفينيل متعدد الكلور |
الحد الأقصى 420 × 470 مم الحد الأدنى 22 × 22 مم |
|
شريحة بغا |
2x2 - 80x80 ملم |
|
الحد الأدنى لتباعد الشريحة |
0.15 ملم |
|
مستشعر درجة الحرارة الخارجية |
5 قطعة |
|
أبعاد |
730x670x940 ملم |
|
الوزن الصافي |
91 كجم |
تفاصيل الإنتاج لمحطة reballing bga البصرية الأوتوماتيكية الكاملة

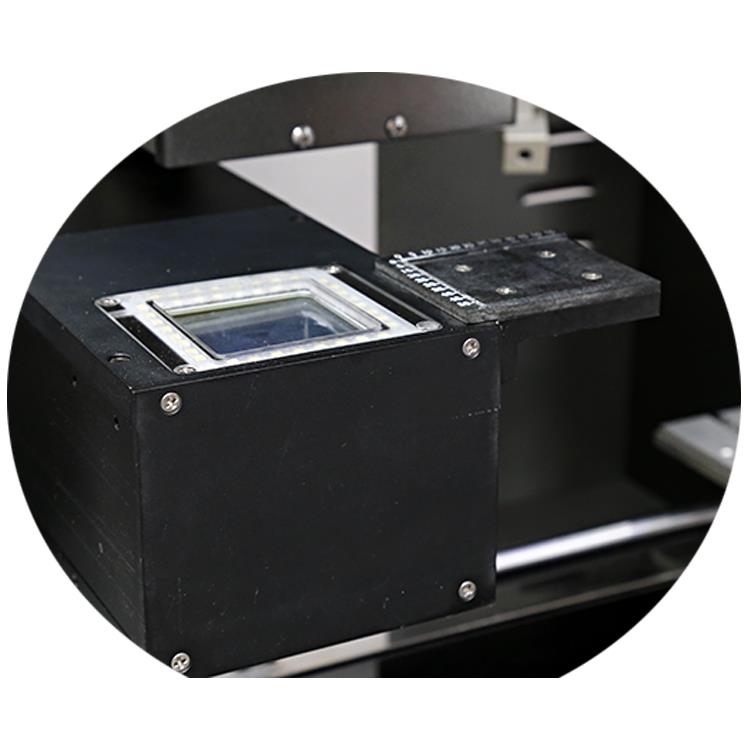

كاميرا CCD بصرية ووحدة تغذية الرقائق
كاميرا CCD بصرية مستوردة مع وظيفة تقسيم الألوان، لون واحد هو نقاط الرقائق، وواحد هو نقاط من ثنائي الفينيل متعدد الكلور،
كلاهما يظهر على شاشة العرض.
وحدة تغذية الرقاقة، يمكنها حمل الرقاقة تلقائيًا لالتقاطها أو استبدالها، ويمكن أن يصل حجم الرقاقة إلى 80*80 مم، و
تحميل أقل من 5 كجم.

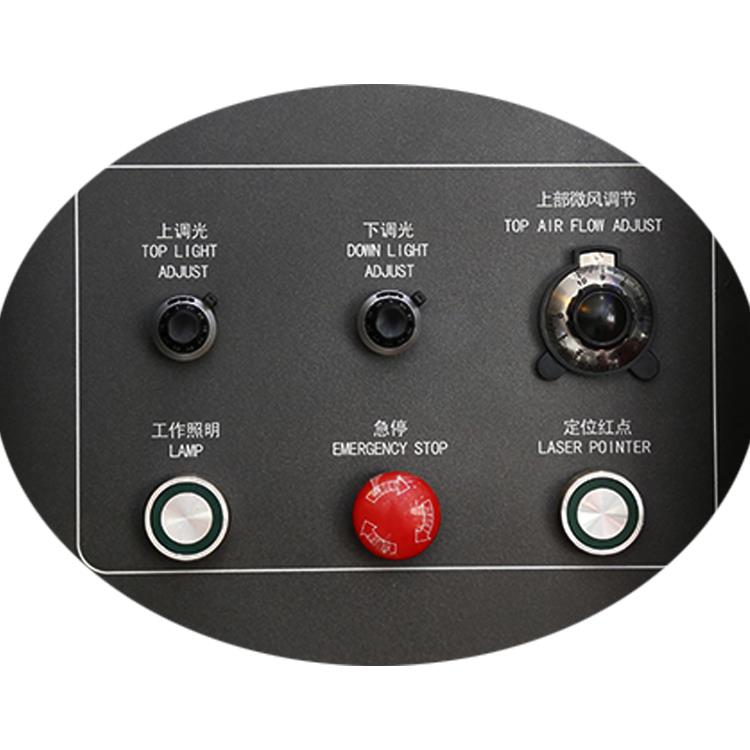

ضبط تدفق الهواء العلوي، يمكن أن يكون يدويًا أو تلقائيًا، خاصة لإصلاح الرقائق الدقيقة مفيد جدًا.
ضبط الإضاءة العلوية/السفلية، يستخدم لأضواء CCD الضوئية التي تظهر على شاشة العرض.
زر الطوارئ، يمكن الضغط عليه في أي وقت إذا لزم الأمر، ثم ستتوقف الآلة على الفور.
تحديد المواقع بالليزر، والذي يمكن أن يساعد ثنائي الفينيل متعدد الكلور أو الشريحة في العثور على الموضع الصحيح على طاولة العمل.

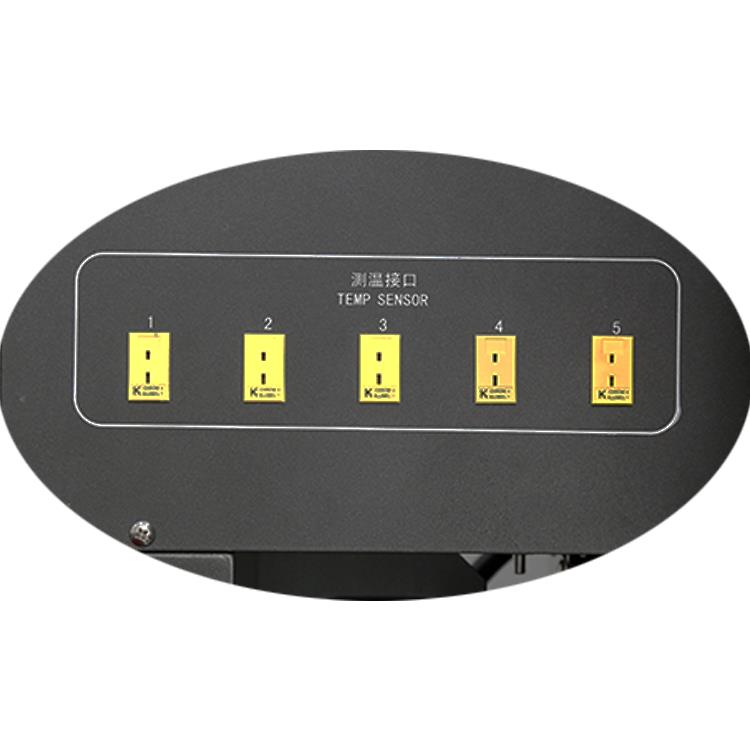

يمكن للمزدوجات الحرارية المتعددة اختبار مناطق التسخين المختلفة والتحقق منها بشكل أفضل، بحيث يتم معايرة درجة الحرارة بشكل أفضل
في حالة وجود أي درجة حرارة أقل أو أعلى.

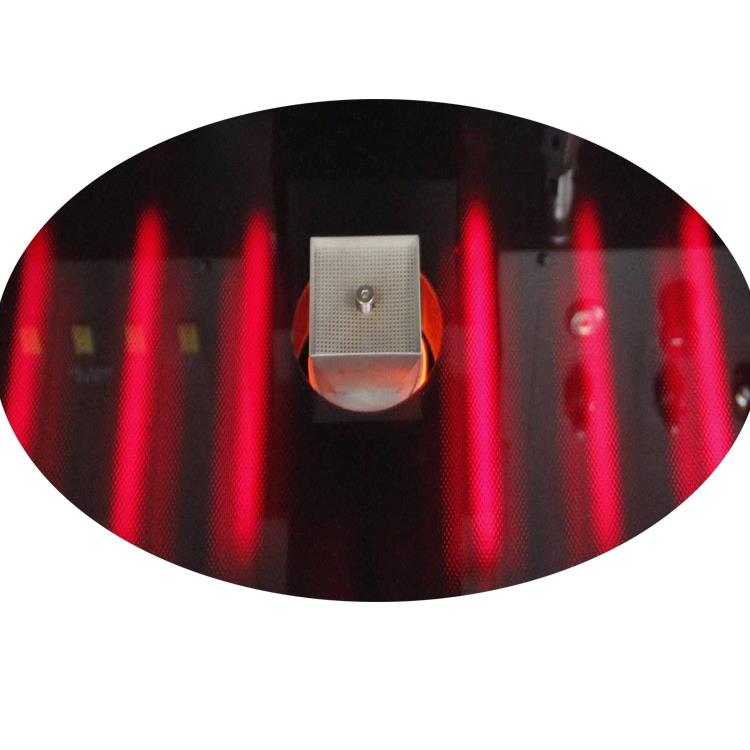

منطقة التسخين بالأشعة تحت الحمراء، تتكون من 6 قطع من أنابيب تسخين الألياف ومغطاة بدرع زجاجي يمكن أن يمنع
أي مكونات صغيرة على الرغم من سقوط الغبار فيها، وهذا الضوء الساطع من السهل أن يمتصه الضوء
ثنائي الفينيل متعدد الكلور، عند إصلاح ثنائي الفينيل متعدد الكلور صغير، يمكن إيقاف تشغيل 4 منهم.
كيف تعمل محطة إعادة صياغة BGA الأوتوماتيكية:
تأهيل المنتج لمحطة إعادة كرة bga الضوئية الأوتوماتيكية الكاملة
حتى الآن، يمتلك عملاؤنا Foxconn وLenovo وHuawei وغيرها، وبعضهم يستخدم إعادة صياغة bga
محطة لأكثر من 7 سنوات، وتعكس بشكل جيد للغاية.

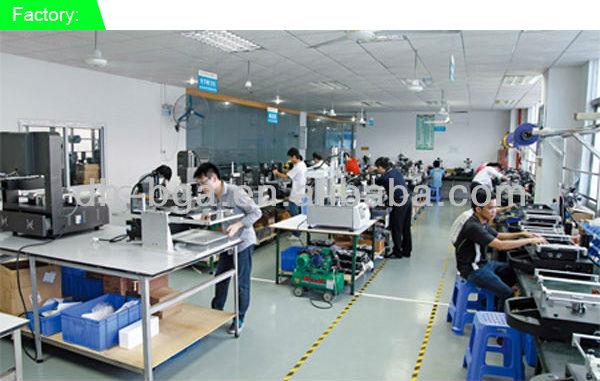

هذا هو أحد غيض من فيض ورشة العمل، ويتم تجميع محطة إعادة العمل BGA DH-A5، والبعض الآخر
بعد التعديل، تعد الأرضية النظيفة والتراكم المرتب من الشروط الضرورية ذات الجودة الجيدة.
حصل على شهادة CE وبراءات الاختراع ونظام إصدار الشهادات لجودة المنتج وما إلى ذلك، وهي علامة المنتجات الممتازة.
التعليمات :
بعض النصائح حول الإصلاح
ما هو حجم لوحة الدائرة الكهربائية التي تقوم بإصلاحها غالبًا؟
حدد حجم سطح العمل لجدول إعادة صياغة BGA الذي اشتريته. بشكل عام، يكون حجم أجهزة الكمبيوتر المحمولة العادية واللوحات الأم للكمبيوتر أقل من 420 × 400 ملم. هذا هو المبدأ التوجيهي الأساسي عند اختيار النموذج.
حجم الشريحة التي يتم لحامها غالبًا
من المهم معرفة الحد الأقصى والحد الأدنى لأحجام الرقائق. عادة، سيوفر المورد أربع فوهات. سيحدد حجم الرقائق الأكبر والأصغر حجم الفوهة التي تحتاج إلى تحديدها.
حجم مصدر الطاقة
بشكل عام، يبلغ طول كابلات الطاقة الرئيسية في ورش التصليح الفردية 2.5 مم². عند اختيار محطة إعادة صياغة BGA، يجب ألا يتجاوز معدل الطاقة 4500 واط. إذا حدث ذلك، فقد يسبب ذلك صعوبات في إدخال كابل الطاقة.
مع الوظيفة
هل لديها 3 مناطق درجة الحرارة؟
يجب أن تشتمل مناطق درجة الحرارة الثلاثة على رأس التسخين العلوي، ورأس التسخين السفلي، ومنطقة التسخين بالأشعة تحت الحمراء. هذه المناطق الثلاث هي التكوين القياسي. في الوقت الحالي، تحتوي بعض المنتجات المتوفرة في السوق على منطقتين فقط لدرجة الحرارة، تتكونان من رأس التسخين العلوي ومنطقة التسخين بالأشعة تحت الحمراء. معدل نجاح اللحام لهذه النماذج منخفض جدًا، لذا تأكد من التحقق من ذلك عند الشراء.
هل يمكن لرأس التسخين السفلي أن يتحرك لأعلى ولأسفل؟
يجب أن يكون رأس التسخين السفلي قادرًا على التحرك لأعلى ولأسفل. هذه إحدى الميزات الأساسية لمحطة إعادة صياغة BGA. عند العمل مع لوحات دوائر كبيرة نسبيًا، تم تصميم فوهة رأس التسخين السفلية لتوفير دعم إضافي من خلال التصميم الهيكلي. إذا لم تتمكن من التحرك لأعلى ولأسفل، فلن تقوم بهذا الدور، وسينخفض معدل نجاح اللحام بشكل كبير.
هل لديها وظيفة ضبط المنحنى الذكي؟
يعد إعداد ملف تعريف درجة الحرارة أحد أهم الجوانب عند استخدام محطة إعادة صياغة BGA. إذا لم يتم ضبط منحنى درجة الحرارة بشكل صحيح، فسيكون معدل نجاح اللحام منخفضًا جدًا، وقد لا يكون اللحام أو التفكيك ممكنًا. توجد الآن منتجات في السوق، مثل GM5360 الخاصة بشركة Goldpac Technology، والتي توفر إعدادات منحنى درجة الحرارة الملائمة.
هل لديها وظيفة لحام إعادة العمل؟
إذا كان إعداد منحنى درجة الحرارة غير دقيق، فإن استخدام هذه الوظيفة يمكن أن يحسن بشكل كبير معدل نجاح اللحام. يمكن تعديل درجة حرارة اللحام أثناء عملية التسخين.
هل لديها وظيفة التبريد؟
بشكل عام، يتم استخدام مراوح التدفق المتقاطع للتبريد.
هل هناك مضخة فراغ مدمجة؟
تعتبر مضخة التفريغ المدمجة ملائمة لامتصاص شريحة BGA عند تفكيكها.
