محطة الهواء الساخن بغا Reballing
محطة إعادة الضبط بغا الهواء الساخن BGA Reballing station هذه الآلة DH-G730 هي محطة إعادة توجيه IC التلقائي ، مع شاشة عرض 15 بوصة ، و 1080 P ، و كاميرا CCD البصرية المستوردة التي يمكن أن تقسم لونين للرقاقة و PCB ، تستخدم بشكل خاص في IC من الهاتف المحمول ، مثل ، فون ، سامسونج ، هواوي و Xiaomi ...
الوصف
الهواء الساخن محطة بغا reballing

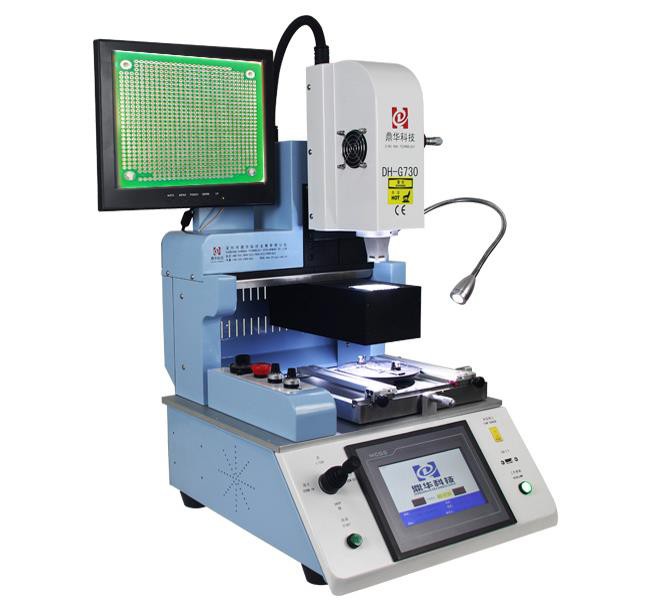

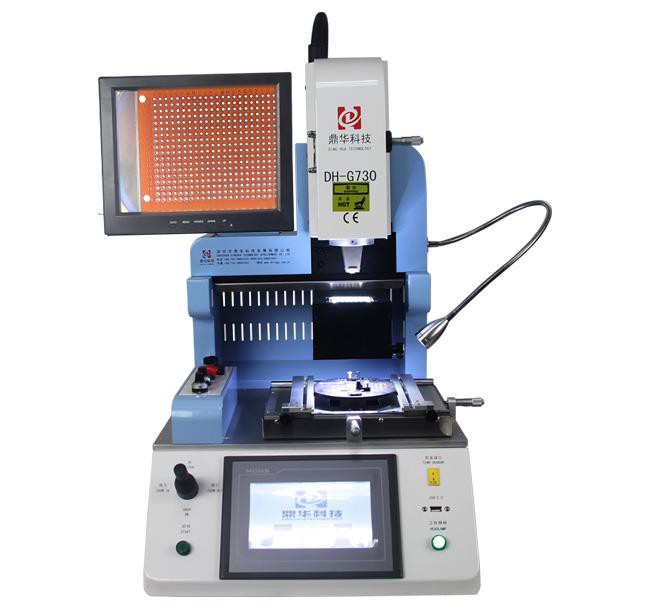

هذا الجهاز DH-G730 هو محطة إعادة العمل IC التلقائي ، مع شاشة عرض 15 بوصة ، و 1080 P ، و كاميرا CCD البصرية المستوردة التي يمكن أن تقسم لونين للرقاقة و PCB ، تستخدم بشكل خاص ل IC من الهاتف المحمول ، مثل ، iPhone ، Samsung ، هواوي و Xiaomi الخ
تفاصيل المنتج من BGA reballing محطة الهواء الساخن
مجموع الطاقة | 2500W |
سخان علوي | 1200W |
سخان سفلي | 1200W |
قوة | AC110 ~ 240V ± 10٪ 50 / 60HZ |
وضعية التشغيل | وضعين: يدوي والآلي. شاشة تعمل باللمس HD ، ذكي آلة الإنسان ، وإعداد النظام الرقمي. |
عدسة بصرية CCD | 90 ° فتح / قابلة للطي |
شاشة المراقبة | 1080P |
تكبير الكاميرا | 1x - 200x |
ضبط طاولة العمل: | ± 15 مم إلى الأمام / الخلف ، ± 15 مم يمين / يسار ، |
ميكرومتر علوي لضبط الزاوية | 60 ͦ |
دقة التنسيب: | تحديد المواقع ± 0.01mm |
موقف ثنائي الفينيل متعدد الكلور | يمكن ضبط الوضع الذكي ، ثنائي الفينيل متعدد الكلور في الاتجاه X ، Y مع "دعم 5 نقاط" + V-groov pcb bracket + universal fixtures. |
إضاءة | قاد تايوان ضوء العمل ، أي زاوية قابلة للتعديل |
تخزين درجة الحرارة الشخصية | 50000 مجموعة |
التحكم في درجة الحرارة | K الاستشعار ، حلقة قريبة |
طريقة التشغيل | تحكم PLC |
دقة درجة الحرارة | ± 1 ℃ |
حجم ثنائي الفينيل متعدد الكلور | جميع أنواع اللوحات الهاتف المحمول |
رقاقة بغا | 1x1 - 80x80 ملم |
الحد الأدنى تباعد رقاقة | 0.15mm و |
جهاز استشعار درجة الحرارة الخارجية | حاسب شخصي 1 |
الأبعاد | L420 × W450 × H680 مم |
الوزن الصافي | 35KG |
تفاصيل المنتج من محطة الهواء الساخن بغا reballing

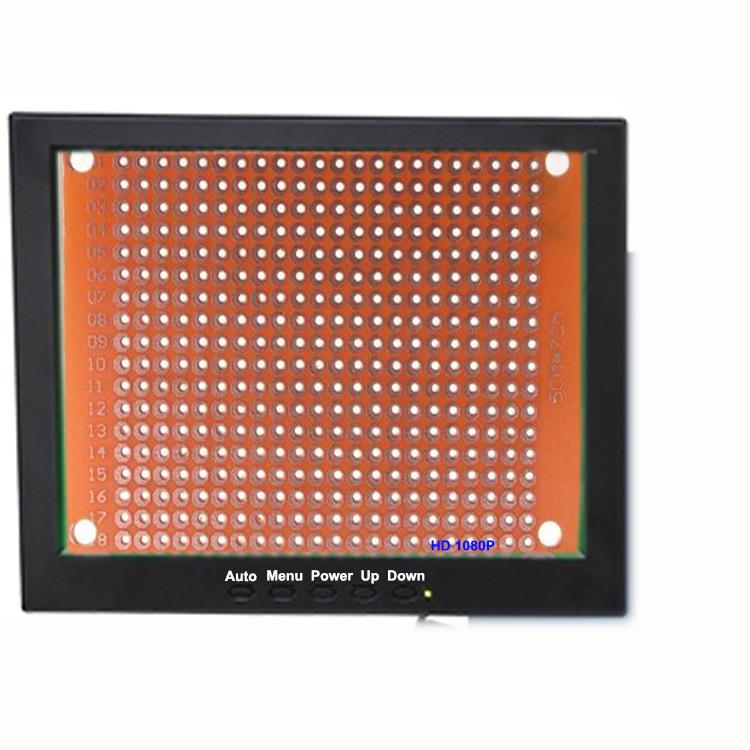

شاشة HD ، 1080P ، نقاط من الرقاقات و PCBA يمكن التصوير عليها ، عند مراقبة نوعين من الألوان المطوية ، فقط انقر فوق "ابدأ" لبدء تشغيل الجهاز.
كاميرا CCD بصرية مستوردة ، والتي يمكن أن تصوّر نوعين من الألوان على شاشة المراقبة هذه ، من أجل التوافق مع bga و IC و QFN إلخ.
ميكرومتر لضبط ثنائي الفينيل متعدد الكلور إلى اليمين أو اليسار والخلف أو الخلف عند التوفيق بين الشريحة إلى ثنائي الفينيل متعدد الكلور.
الأزرار الوظيفية لمحطة إعادة العمل ، مثل ، تعديل تدفق الهواء لأعلى الهواء الساخن عند إزالة اللحام أو اللحام ، زر الطوارئ والضبط الضوئي لكاميرا CCD.
واجهة عملية محطة إعادة العمل بغا DH-G730 ، بسيطة وسهلة التشغيل ، يمكن تعيين كل من المعلمة على الشاشة التي تعمل باللمس ، هو مركز السيطرة على هذا الجهاز كله.
حول المصنع
خارج المصنع

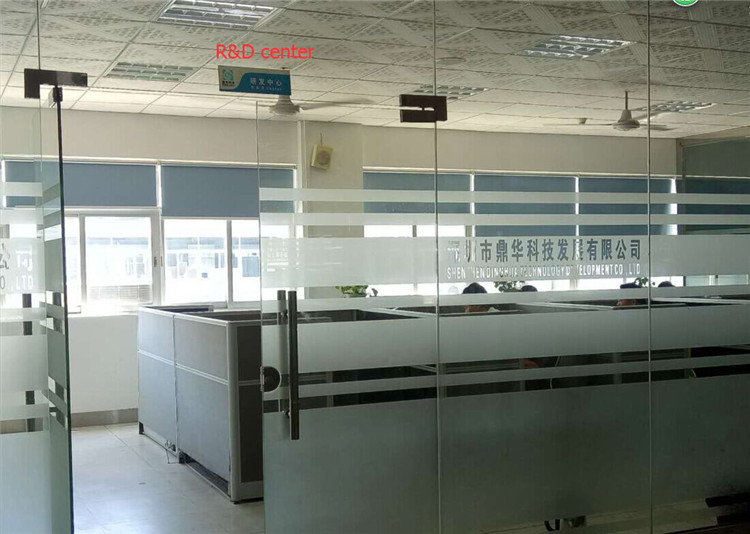

قسم التطوير والبحوث لتطوير نمط جديد بغا محطة تطوير
غرفة عرض واسعة وواسعة لمحطة BGA لإظهارها للعملاء
واحد من مكتبنا

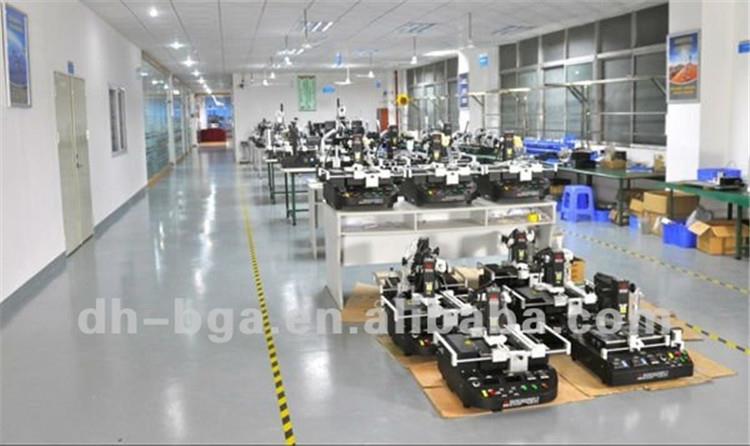

لدينا ورشة لمحطة إعادة صياغة BFA
التسليم والشحن وخدمة محطة الهواء الساخن بغا reballing
سوف تكون معبأة كل من الجهاز في حالة الخشب الرقائقي (لا تحتاج إلى التبخير) ، ووضع قضبان الخشب ، الرغوة وورق الكرتون الصغير وغيرها ، لآلة الثابتة.
سيكون لكل آلة ضمان لمدة سنة واحدة على الأقل للآلة بأكملها ، و 3 سنوات للسخانات ، إذا تم طلب أكثر من 10 في وقت واحد ، فإن سنوات الضمان ستكون 3 سنوات.
التعليمات من محطة reballing بغا الهواء الساخن الهواء
1. س: إذا كان لا بد لي من استخدام فوهة للهواء الساخن؟
ج: نعم ، إذا كان حجم رقاقة الخاص بك غير منتظم ، يمكن تخصيص فوهة.
2. س: عندما أقوم بتنظيف البقايا ، هل يجب علي استخدام الكحول؟
ج: لا ، يمكنك أيضًا استخدام المذيبات ، على أي حال ، بعد استخدام ذلك ، من الأفضل أن تغسل يدك.
3. س: كم جرعة من الجهاز لديها سخانات؟
ج: 2 سخانات ، كلاهما الهواء الساخن ، لأن جميع PCBs الهاتف المحمول هي صغيرة جدا ، فهي ليست ضرورية للتسخين المسبق.
4. س: ما حجم يمكن أن تلتقط بواسطة القلم فراغ مدمج؟
ج: الحجم المتاح من 1 * 1 ~ 80 * 80mm
إصلاح المعرفة أو النصائح
إصلاح الثقب ، طريقة زرع
الخطوط العريضة
تستخدم هذه الطريقة لإصلاح الأضرار الشديدة التي لحقت بفتحة أو لتعديل حجم أو شكل أو موقع الأدوات غير المدعومة أو الثقب المتصاعد. قد يحتوي الثقب على مكونات موصلة أو أسلاك أو مثبتات أو دبابيس أو أطراف طرفية أو أجهزة أخرى تعمل من خلالها. تستخدم طريقة التصليح هذه وتدًا من مادة لوحية متوازية وإيبوكسي عالي القوة لتأمين وتد في مكانه. بعد تثبيت المادة الجديدة في مكانها ، يمكن حفر ثقب جديد. يمكن استخدام هذه الطريقة على لوحات تجميعية أحادية الجانب أو مزدوجة أو متعددة الطبقات.
الحذر
قد تتطلب اتصالات الطبقة الداخلية التالفة وجود سطوح سلكية.
المراجع
1.0 مقدمة
2.1 التعامل مع الجمعيات الإلكترونية
2.2 التنظيف
2.5 الخبز والتسخين
2.7 الايبوكسي خلط والمعالجة
الأدوات والمواد
قضيب المواد الأساسية
منظف
نهاية الأميال
الايبوكسي
نظام الحفر الصغير
مجهر
خلط العصي
فرن
سكين الدقة
نظام الحفر الدقيق
منشار الحلاقة
الشريط ، ودرجة الحرارة العالية
مناديل
إجراء
1. تنظيف المنطقة.
2. حفر حفرة التالفة أو حجم غير صحيح باستخدام مطحنة نهاية كربيد أو الحفر. قم بثقب الحفرة باستخدام آلة ضغط أو آلة دق دقيقة من أجل الدقة. يجب أن يكون قطر أداة القطع صغيرًا قدر الإمكان ومع ذلك لا يزال يشتمل على المنطقة المتضررة بالكامل.
ملحوظة
عمليات التآكل يمكن أن تولد الشحنات الكهروستاتيكية.
3. قطع قطعة من قضيب المواد الأساسية الاستبدال. قضيب المواد الأساسي مصنوع من مخزونات FR-4. قم بقص طول 12.0 مم (0.50 ") تقريبًا أطول من اللازم.
4. تنظيف المنطقة المعدلة.
5. استخدم شريط درجة حرارة عالية لحماية الأجزاء المكشوفة من لوحة PC المجاورة للمنطقة إعادة العمل.
6. خلط الايبوكسي.
7.Coat كل من وتد وثقب مع الايبوكسي وتناسب معا. تطبيق الايبوكسي إضافية حول محيط المواد الجديدة. إزالة الزائدة الايبوكسي.
8. علاج الايبوكسي في الإجراء 2.7 الايبوكسي خلط والمعالجة.
الحذر
قد تكون بعض المكونات حساسة لدرجات الحرارة المرتفعة.
9. إزالة الشريط وقطع المواد الزائدة باستخدام منشار الحلاقة. طاحونة أو ملف وتد وتدفق مع سطح المجلس.
10. إكمال الإجراء عن طريق إعادة الثقوب وإضافة الدوائر كما هو مطلوب.
