إنحسر شاشة تعمل باللمس بغا آلة إعادة العمل

1.مواصفات آلة إعادة صياغة BGA لشاشة اللمس إنحسر

قوة	5300W
سخان علوي	الهواء الساخن 1200 واط
سخان سفلي	الهواء الساخن 1200 واط.الأشعة تحت الحمراء 2700 واط
مزود الطاقة	تيار متردد 220 فولت ±10% 50/60 هرتز
البعد	الطول 530 * العرض 670 * الارتفاع 790 ملم
تحديد المواقع	دعم ثنائي الفينيل متعدد الكلور على شكل حرف V، مع تركيبات عالمية خارجية
التحكم في درجة الحرارة	الحرارية من النوع K، التحكم في الحلقة المغلقة، التسخين المستقل
دقة درجة الحرارة	±2 درجة
حجم ثنائي الفينيل متعدد الكلور	الحد الأقصى 450*490 ملم. الحد الأدنى 22*22 ملم
ضبط منضدة العمل	±15 ملم للأمام/الخلف، ±15 ملم لليمين/اليسار
شريحة بغا	80*80-1*1 ملم
الحد الأدنى لتباعد الشريحة	0.15 ملم
مستشعر درجة الحرارة	1 (اختياري)

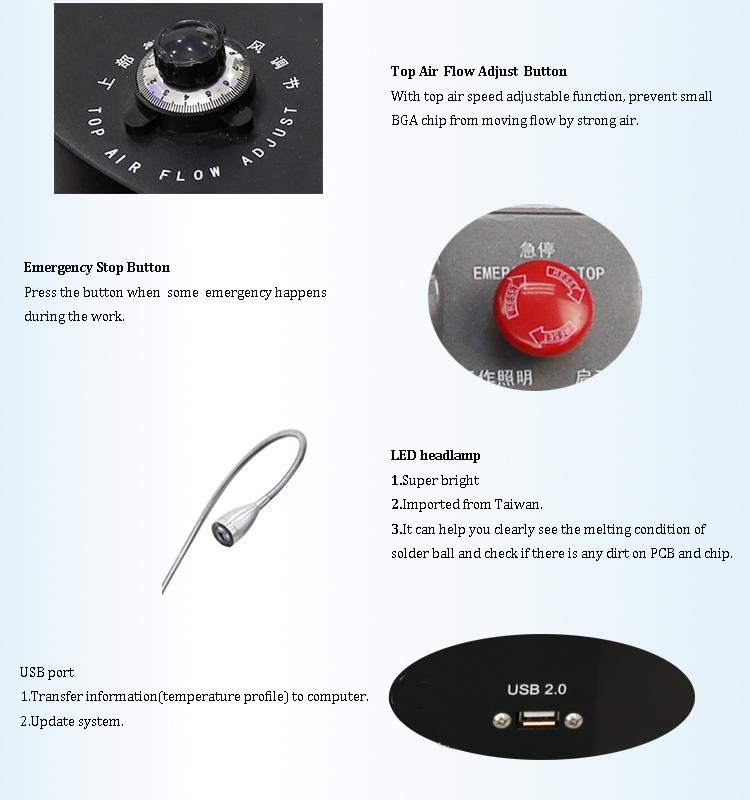

2. تفاصيل آلة إعادة صياغة BGA التي تعمل باللمس

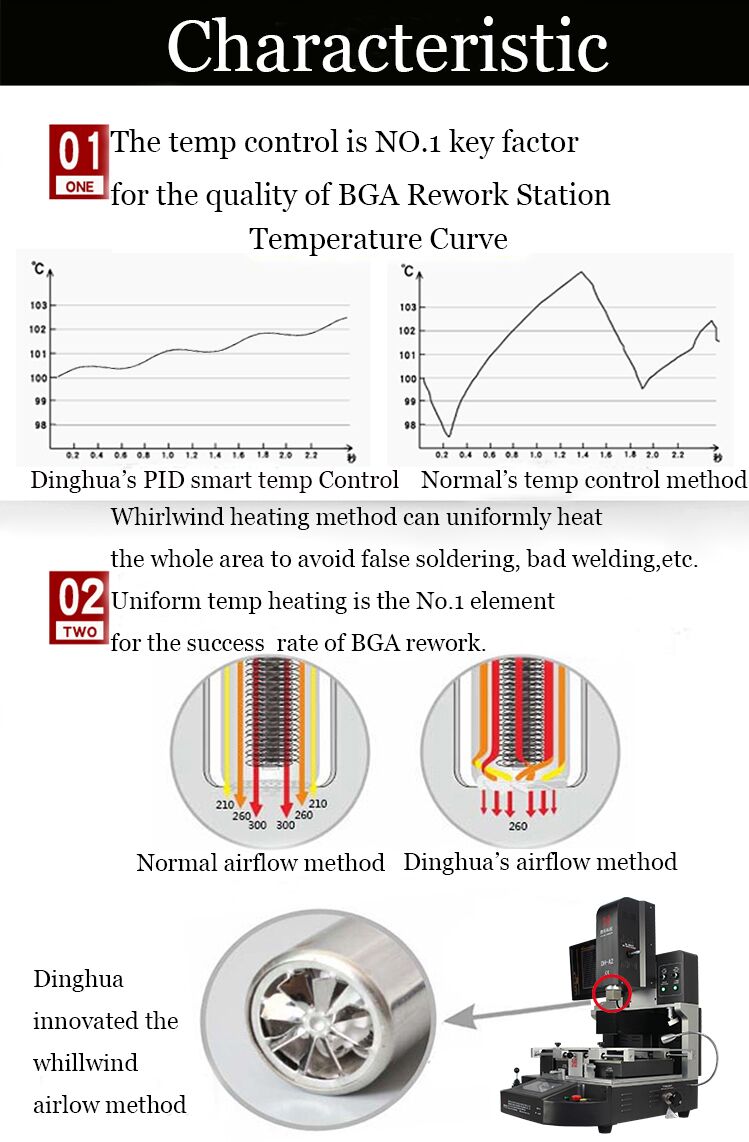

3. لماذا تختار آلة إعادة صياغة BGA ذات الشاشات التي تعمل باللمس إنحسر؟

4. شهادة آلة إعادة صياغة BGA لشاشة تعمل باللمس إنحسر

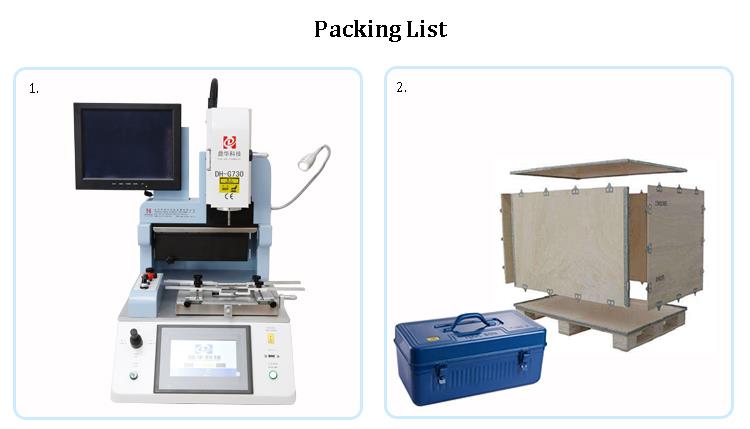

5. التعبئة والشحن

المعرفة ذات الصلة

إرشادات عملية إعادة صياغة شريحة BGA

I. إرشادات عملية إصلاح شريحة BGA

توضح هذه المقالة في المقام الأول إجراءات عملية إزالة اللحام وزرع الكرات لدوائر BGA المرحلية، والاحتياطات التي يجب اتخاذها عند العمل مع الألواح المحتوية على الرصاص والخالية من الرصاص في محطة إعادة صياغة BGA.

ثانيا. وصف عملية إصلاح شريحة BGA

يجب مراعاة المشكلات التالية أثناء صيانة BGA:

1. لمنع تلف درجة الحرارة الزائدة أثناء عملية إزالة اللحام، يجب تعديل درجة حرارة مسدس الهواء الساخن مسبقًا قبل الاستخدام. نطاق درجة الحرارة المطلوبة هو 280-320 درجة. لا ينبغي تعديل درجة الحرارة أثناء عملية إزالة اللحام.
2. يمكنك منع تلف الكهرباء الساكنة عن طريق ارتداء حزام المعصم الكهروستاتيكي قبل التعامل مع المكونات.
3. لتجنب الضرر الناتج عن ريح وضغط مسدس الهواء الساخن، اضبط ضغط مسدس الهواء الساخن وتدفق الهواء قبل الاستخدام. تجنب تحريك البندقية أثناء إجراء عملية إزالة اللحام.
4. لمنع تلف وسادات BGA الموجودة على PCBA، المس BGA برفق باستخدام الملقط للتحقق مما إذا كان اللحام قد ذاب أم لا. إذا كان من الممكن إزالة اللحام، فتأكد من تسخين اللحام غير المذاب حتى يذوب. ملحوظة: تعامل بحذر ولا تستخدم القوة المفرطة.
5. انتبه إلى موضع واتجاه BGA على PCBA لتجنب تكوين كرة لحام ثانوية.

ثالثا. المعدات والأدوات الأساسية المستخدمة في صيانة BGA

فيما يلي المعدات والأدوات الأساسية المطلوبة:

1. مسدس الهواء الساخن الذكي (يستخدم لإزالة BGA).
2. مكتب صيانة مضاد للكهرباء الساكنة وحزام معصم إلكتروستاتيكي (ارتدِ حزام المعصم قبل التشغيل واعمل في محطة مقاومة للكهرباء الساكنة).
3. منظف ​​مضاد للكهرباء الساكنة (يستخدم لتنظيف BGA).
4. محطة إعادة صياغة BGA (تستخدم في لحام BGA).
5. فرن ذو درجة حرارة عالية (لخبز ألواح PCBA).

المعدات المساعدة: قلم شفط فراغي، عدسة مكبرة (مجهر).

رابعا. التحضير للخبز قبل اللوح والمتطلبات ذات الصلة

1. سيتطلب اللوح أوقات خبز مختلفة حسب وقت التعرض. يعتمد وقت التعرض على تاريخ المعالجة الموجود على الباركود الخاص باللوحة.

2. أوقات الخبز هي كما يلي:

• وقت التعرض أقل من أو يساوي شهرين: وقت الخبز=10 ساعة، درجة الحرارة=105±5 درجة
• مدة التعرض > شهرين: مدة الخبز=20 ساعة، درجة الحرارة=105±5 درجة

3. قبل خبز اللوحة، قم بإزالة المكونات الحساسة لدرجة الحرارة، مثل الألياف الضوئية أو البلاستيك، لمنع الضرر الناتج عن الحرارة.

4. يجب إكمال جميع عمليات إعادة صياغة BGA خلال 10 ساعات بعد إخراج اللوحة من الفرن.

5. إذا تعذر إكمال إعادة صياغة BGA خلال 10 ساعات، قم بتخزين PCBA في فرن تجفيف لتجنب امتصاص الرطوبة. قد تؤدي إعادة تسخين PCBA إلى حدوث ضرر.

V. خطوات إزالة لحام رقاقة BGA وزرع الكرة

1.BGA التحضير قبل اللحام

اضبط معلمات مسدس الهواء الساخن على النحو التالي: درجة الحرارة=280 درجة –320 درجة، وقت اللحام=35–55 ثانية، تدفق الهواء=المستوى 6. ضع PCBA على المكتب المضاد للكهرباء الساكنة وتأمينه.

2. لحام شريحة BGA

تذكر اتجاه الشريحة وموضعها قبل إزالتها. إذا لم تكن هناك شاشة حريرية أو علامات على PCBA، استخدم علامة لتحديد منطقة صغيرة حول الجزء السفلي من BGA. تطبيق كمية صغيرة من التدفق تحت أو حول BGA. حدد فوهة اللحام الخاصة بحجم BGA المناسبة لمسدس الهواء الساخن. قم بمحاذاة مقبض البندقية عموديًا مع BGA، مع ترك حوالي 4 مم بين الفوهة والوحدة. تفعيل مسدس الهواء الساخن. سيتم إزالة اللحام تلقائيًا باستخدام المعلمات المحددة مسبقًا. بعد إزالة اللحام، انتظر ثانيتين، ثم استخدم قلم الشفط لإزالة مكون BGA. بعد الإزالة، افحص الوسادة بحثًا عن أي ضرر مثل رفع الوسادة أو خدوش الدائرة أو انفصالها. إذا تم العثور على أي خلل، قم بمعالجته على الفور.

3.BGA وتنظيف ثنائي الفينيل متعدد الكلور

• ضع اللوحة على طاولة العمل. استخدم مكواة لحام وجديلة لحام لإزالة اللحام الزائد من الوسادات. يجب الحرص على عدم سحب الوسادة لتجنب الضرر.
• بعد تنظيف الوسادات، استخدم محلول تنظيف ثنائي الفينيل متعدد الكلور وقطعة قماش لتنظيف السطح. إذا كانت وحدة المعالجة المركزية تتطلب إعادة الكرات، فاستخدم منظف بالموجات فوق الصوتية مع جهاز مضاد للكهرباء الساكنة لتنظيف مكون BGA قبل إعادة الكرات.

ملحوظة:بالنسبة للأجهزة الخالية من الرصاص، يجب أن تكون درجة حرارة مكواة اللحام 340±40 درجة. بالنسبة لمنصات CBGA وCCGA، يجب أن تكون درجة حرارة مكواة اللحام 370±30 درجة. إذا كانت درجة حرارة مكواة اللحام غير كافية، فيجب إجراء التعديلات بناءً على الظروف الفعلية.

4.BGA رقاقة التكور

يجب أن تكون علبة رقائق BGA مصنوعة من صفائح فولاذية مثقوبة بالليزر مع شبكة متوهجة من جانب واحد. يجب أن يكون سمك الورقة 2 مم، ويجب أن تكون جدران الحفرة ناعمة. يجب أن يكون الجانب السفلي من الثقب (الجانب الذي يتصل بـ BGA) أملسًا وخاليًا من الخدوش. باستخدام محطة إعادة صياغة BGA، ضع BGA على الاستنسل، مما يضمن المحاذاة الدقيقة. يجب تأمين الاستنسل بكتلة مغناطيسية. يتم تطبيق كمية صغيرة من معجون اللحام السميك على الاستنسل لملء جميع فتحات الشبكة. يتم بعد ذلك رفع الصفيحة الفولاذية ببطء، مما يترك كرات لحام صغيرة على BGA. ثم يتم تسخينها مرة أخرى باستخدام مسدس الهواء الساخن لتشكيل كرات لحام موحدة. إذا كانت كرات اللحام مفقودة على الوسادات الفردية، أعد تطبيق اللحام بالضغط على لوح الفولاذ مرة أخرى. لا تقم بتسخين الصفيحة الفولاذية باستخدام معجون اللحام، لأن ذلك قد يؤثر على دقتها.

5.BGA رقاقة لحام

قم بتطبيق كمية صغيرة من التدفق على كرات لحام BGA ومنصات PCBA، ثم قم بمحاذاة BGA مع العلامات الأصلية. تجنب استخدام التمويه المفرط، لأن هذا يمكن أن يسبب فقاعات الصنوبري، والتي قد تحول الرقاقة. ضع PCBA على محطة إعادة العمل BGA، وقم بمحاذاته أفقيًا. حدد الفوهة المناسبة، واضبط الفوهة بمقدار 4 مم فوق BGA. استخدم ملف تعريف درجة الحرارة المحدد مسبقًا في محطة إعادة صياغة BGA، والتي ستقوم بلحام BGA تلقائيًا.ملحوظة:لا تضغط على BGA أثناء اللحام، لأن ذلك قد يتسبب في حدوث ماس كهربائي بين الكرات. عندما تذوب كرات لحام BGA، سيؤدي التوتر السطحي إلى توسيط الشريحة على PCBA. بمجرد اكتمال تسخين محطة إعادة العمل، سوف يصدر إنذارًا. لا تقم بتحريك PCBA حتى يبرد لمدة 40 ثانية.

سادسا. فحص لحام BGA وتنظيف لوحة PCBA

1. بعد اللحام، قم بتنظيف مكون BGA وPCBA باستخدام منظف اللوحة لإزالة التدفق الزائد وجزيئات اللحام.
2. استخدم مصباحًا مكبرًا لفحص BGA وPCBA، والتحقق من أن الرقاقة متمركزة ومحاذات ومتوازية مع PCBA. ابحث عن أي تجاوز في اللحام أو دوائر قصيرة أو مشكلات أخرى. إذا تم العثور على أي تشوهات، أعد لحام المنطقة المصابة. لا تستمر في اختبار الجهاز حتى يتم الانتهاء من الفحص، لتجنب توسيع الخطأ.
