2 مناطق تسخين تعمل باللمس ومحطة إعادة صياغة BGA
يجب أن يقوم نظام إعادة العمل بتسخين منطقة ضيقة جدًا على اللوحة. يمكن أن تكون محطة إعادة صياغة DH-200 BGA دقيقة وسهلة. هذا هو الحال مع الدراية التقنية المتقدمة جدا. كما هو الحال أيضًا بالنسبة لأحدث الألواح عالية الكثافة، وأجزاء خطوة الرصاص الدقيقة وأجزاء حجم الرقاقة، فمن الممكن إعادة العمل بشكل صحيح. علاوة على ذلك، يمكن لمحطة إعادة العمل DH-200 BGA إكمال جميع عمليات إعادة العمل، إذا تم استخدامها مع Jig. هم التدفئة والإزالة والتنظيف والطباعة. تحديد المواقع والتركيب وإعادة الكرات وما إلى ذلك وحتى التفتيش.
الوصف
1. ميزات المنتج لآلة إعادة صياغة BGA ذات الشاشات التي تعمل باللمس لمنطقتين للتدفئة
مصنوعة من مواد تسخين عالية الجودة؛ يتم التحكم بدقة في إجراءات إزالة اللحام واللحام الخاصة بـ BGA؛
رأس تسخين متحرك، قادر على التحرك بحرية أفقيًا، وسهل التشغيل؛
كمبيوتر صناعي مدمج، تحكم PLC، عرض ملف تعريف في الوقت الفعلي، قادر على عرض ملف التعريف المحدد والملف التعريفي الذي تم اختباره عمليًا؛ شاشة كبيرة الحجم، سهلة التشغيل؛
لا يوجد حد لحفظ الملف الشخصي في هذا الكمبيوتر الصناعي، ويمكنه تحليل الملفين اللذين تم اختبارهما عمليًا، ويمكنه إدخال اللغتين الإنجليزية والصينية؛
يمكن التحكم بدقة في درجات حرارة سخانات الهواء الساخن العلوية والسفلية وفقًا لدرجات الحرارة المحددة لكل منها. منطقة تسخين درجة حرارة ثابتة بالأشعة تحت الحمراء فيتقوم المنطقة السفلية وإعدادات التحكم في درجة الحرارة المناسبة بإعادة العمل
أكثر أمانا وأكثر موثوقية.
2. المواصفات
| قوة | 2300W |
| سخان علوي | الهواء الساخن 450 واط |
| سخان سفلي | الهواء الساخن 1200 واط، الأشعة تحت الحمراء 1800 واط |
| مزود الطاقة | تيار متردد 220 فولت ±10% 50/60 هرتز |
| البعد | الطول 540 * العرض 310 * الارتفاع 500 ملم |

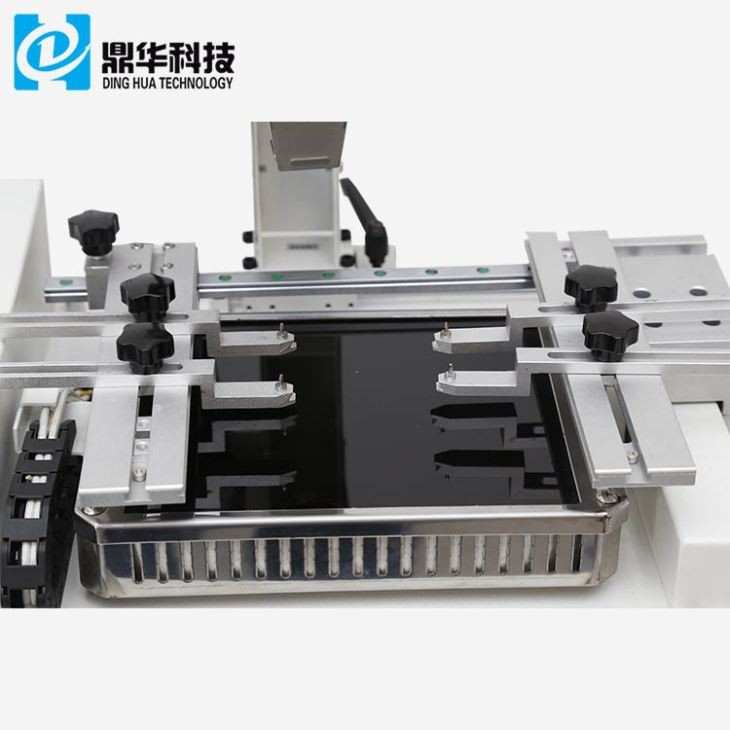

| تحديد المواقع | دعم ثنائي الفينيل متعدد الكلور على شكل حرف V، مع تركيبات عالمية خارجية |
| التحكم في درجة الحرارة | نوع K الحرارية، التحكم في حلقة مغلقة. التدفئة المستقلة |
| دقة درجة الحرارة | ±2 درجة |
| حجم ثنائي الفينيل متعدد الكلور | الحد الأقصى 170*220 ملم. الحد الأدنى 22*22 ملم |
| ضبط منضدة العمل | ± 15 مم للأمام / للخلف. ± 15 مم لليمين / للرفع |
| BGAchip | 80*80-2*2 مم |
| الحد الأدنى لتباعد الشريحة | 0.15 ملم |
| مستشعر درجة الحرارة | 1 (اختياري) |
| الوزن الصافي | 16 كجم |

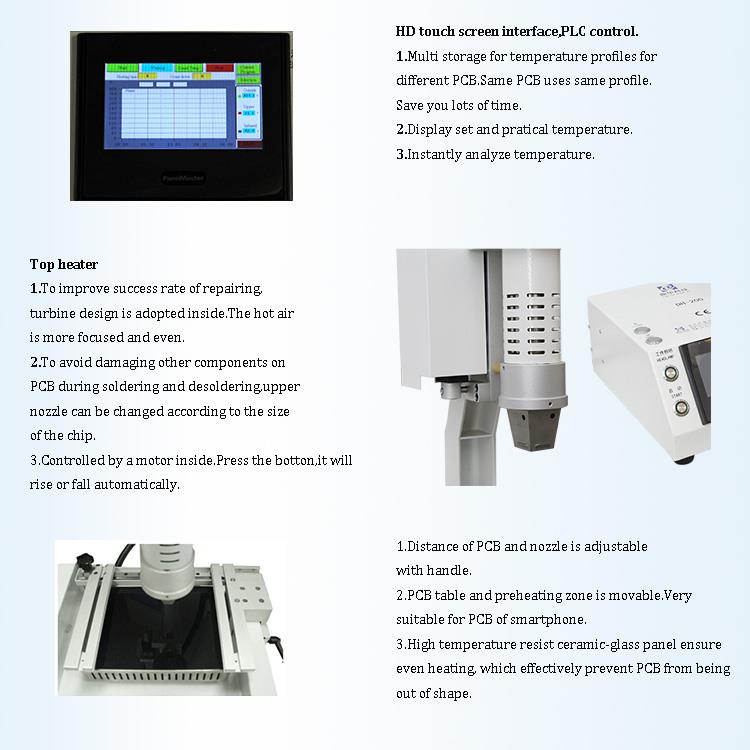

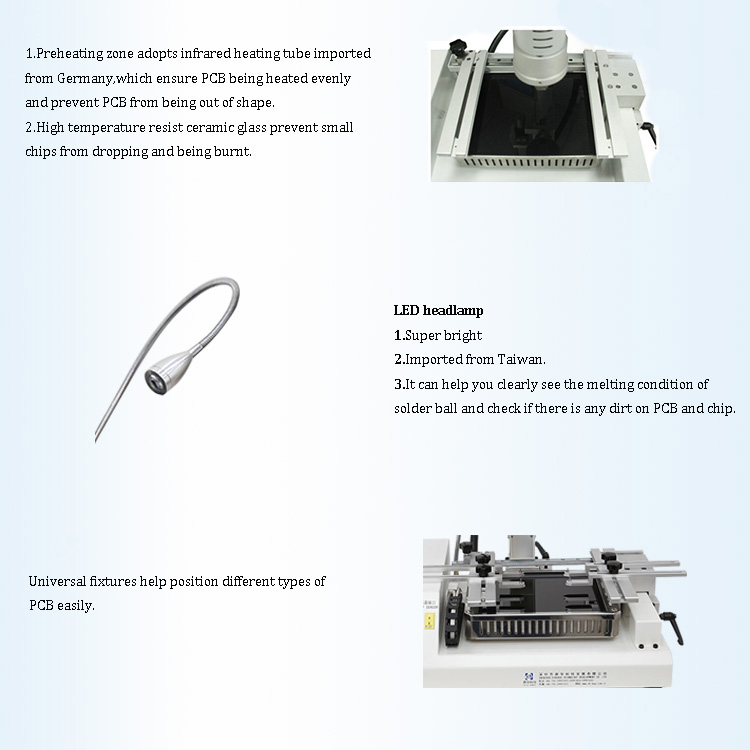

3. تفاصيل 2 مناطق التدفئة التي تعمل باللمس آلة إعادة صياغة BGA
1. 2 سخانات مستقلة (الهواء الساخن والأشعة تحت الحمراء)؛
2. شاشة ديجيتال عالية الدقة؛
3. واجهة شاشة لمس عالية الدقة، تحكم PLC؛
4. كشافات Led.
4. لماذا تختار آلة إعادة صياغة BGA ذات منطقتي التسخين التي تعمل باللمس؟
5. الشهادة

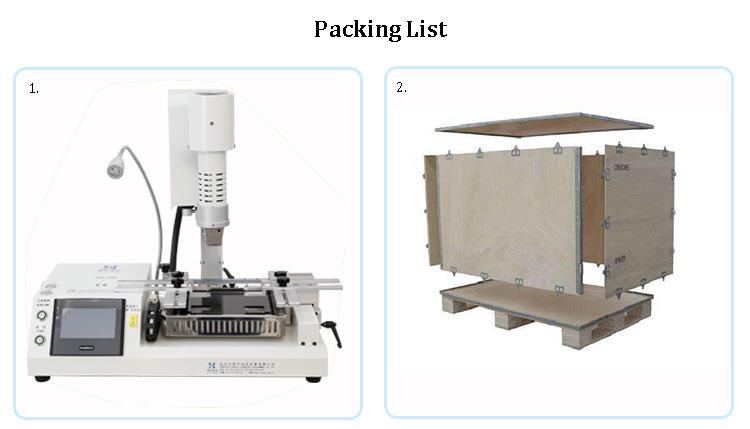

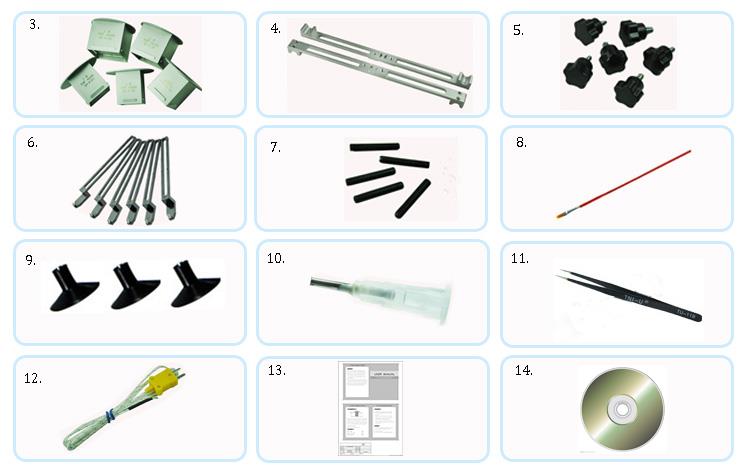

6. التعبئة والشحن
7. المعرفة ذات الصلة حول آلة إعادة صياغة BGA التي تعمل باللمس لمنطقتي التسخين
طريقة إصلاح قطع الاتصال وسقوط الوسادة على اللوحة الأم للهاتف المحمول
- بالنسبة لنقطة الإسقاط وعندما يكون سلك الرصاص أسفل الوسادة، استخدم مسدس الهواء الساخن (درجة الحرارة: 240 درجة، حجم الهواء: متوسط) لتفجير البقعة الملحومة. احفر الطرف بعناية باستخدام شفرة، ثم ضع كمية صغيرة من معجون اللحام على فتحة (وسادة) الرصاص. استخدم مسدس الهواء الساخن لإعادة التدفق لتشكيل كرة لحام، ثم اغسلها بالماء. إذا لم تسقط كرة اللحام، فهذا يشير إلى أن السلك ملحوم بشكل صحيح ويمكن استخدامه بشكل طبيعي.
- لفصل وإزالة الوسادة، استخدم أولاً شفرة جراحية لكشط الرصاص المكسور، وإزالة ما لا يقل عن 3 مم من المادة. ثم قم بتنظيف المنطقة بالتدفق (ماء تيانا). استخدم مكواة كهربائية لتطبيق اللحام على الرصاص. خذ جزءًا صغيرًا من السلك المطلي بالمينا، والذي تم طلاء طرفه بالقصدير والبزموت، ثم قم بتوصيله بالسلك المكشط. ضع السلك بشكل صحيح، ثم استخدم مسدس الهواء الساخن (درجة الحرارة: 280 درجة، تدفق الهواء: متوسط) للحام. بعد اللحام، قم بقطع السلك المطلي بالمينا بطول 2 مم. ضع دبوسًا في منتصف اللوحة، واستخدم دبوسًا آخر لوضع السلك المطلي بالمينا حول الدبوس لتشكيل دائرة على اللوحة. ضع كمية صغيرة من معجون اللحام على الدائرة، ثم استخدم مسدس الهواء الساخن لإعادة تدفق اللحام، وتشكيل كرة لحام.
إذا كان من الصعب لحام سلك الرصاص والسلك المطلي بالمينا، ضع القليل من معجون اللحام على المفصل، ثم استخدم مسدس الهواء الساخن (دون لمس السلك بمكواة لحام). استخدم إبرة لضبط موضع السلك المطلي بالمينا للتأكد من أنه مستقيم وأن وصلة اللحام متساوية. في هذه المرحلة، تم إصلاح اللوحة بنجاح.
3. بعد أن يتم توصيل جميع نقاط التوقفنظفي المنطقة بالماء. يجب الحرص على عدم إزعاج اللوحة الجديدة. ضعي كمية صغيرة من الزيت الأخضر حول الخط، مع تجنب الوسادة. الأقل هو الأفضل - فقط ما يكفي لتأمين السلك. بعد التقديم، ضع المجموعة تحت مصباح أرجواني لمدة نصف ساعة لإعادة تثبيت IC. حتى لو تم تفكيكه وإعادة تجميعه عدة مرات، يجب أن يظل الاتصال آمنًا.
