شاشة اللمس iPhone BGA REWORK Station

1. وصف المنتج لشاشة اللمس iPhone bga rework Station DH-B2

تتكون محطة إعادة صياغة Dinghua DH-B2 BGA من سخان3- (2xhot Air+IR) ، إنه لإصلاح اللوحة الأم IC/Chip/

شرائح من الكمبيوتر المحمول ، الجوال ، الكمبيوتر الشخصي ، iPhone ، Xbox ، إلخ .

مع مصابيح LED غير المظللة المزدوجة ، مراقبة ذوبان BGA بوضوح عند التسخين .



2. مواصفات المنتج لـ DH-B2

تحديد
قوة	4800W
لوب النيتر	الهواء الساخن 800W
سخان أسفل	الهواء الساخن 1200W ، الأشعة تحت الحمراء 2700W
مزود الطاقة	AC220V ± 10 ٪ 50/60Hz
البعد	L800*W900*H750 مم
تحديد المواقع	دعم V-Groove PB ، ومع لاعبا اساسيا خارجية خارجية
التحكم في درجة الحرارة	K Toe Thermocouple . التحكم في الحلقة المغلقة ، تسخين مستقل
دقة درجة الحرارة	± 2 درجة
حجم ثنائي الفينيل متعدد الكلور	أقصى 450*500 مم . min 20*20 مم
Workbench Tuning	± 15mm إلى الأمام/للخلف ، ± 15mm يمين/يسار
رقاقة BGA	80*8-1*1mm
الحد الأدنى تباعد الرقائق	0.15mm
مستشعر تيمو	4 (اختياري)
وزن صافي!	36 كجم





3. ميزات المنتج

1. معدل نجاح مرتفع لإصلاح الرقائق .
2. يمكن إجراء فوهات مخصصة بأي حجم إذا لزم الأمر .
3. مزود بأنبوب فراغ لالتقاط رقاقة BGA بشكل مريح بعد إلغاء توضيح .
4. باستخدام واجهة USB 2 . 0 ، يمكنه الاتصال بجهاز كمبيوتر أو ماوس لأخذ لقطات شاشة لمنحنى درجة الحرارة أو لتحديثات النظام.
5. تتيح إعدادات الوقت الفعلي وعرض ملف تعريف درجة الحرارة الفعلي لتحليل المعلمة وتصحيحها .
6. تتضمن ميزات السلامة حارسًا محمومًا ودالة توقف في حالات الطوارئ .

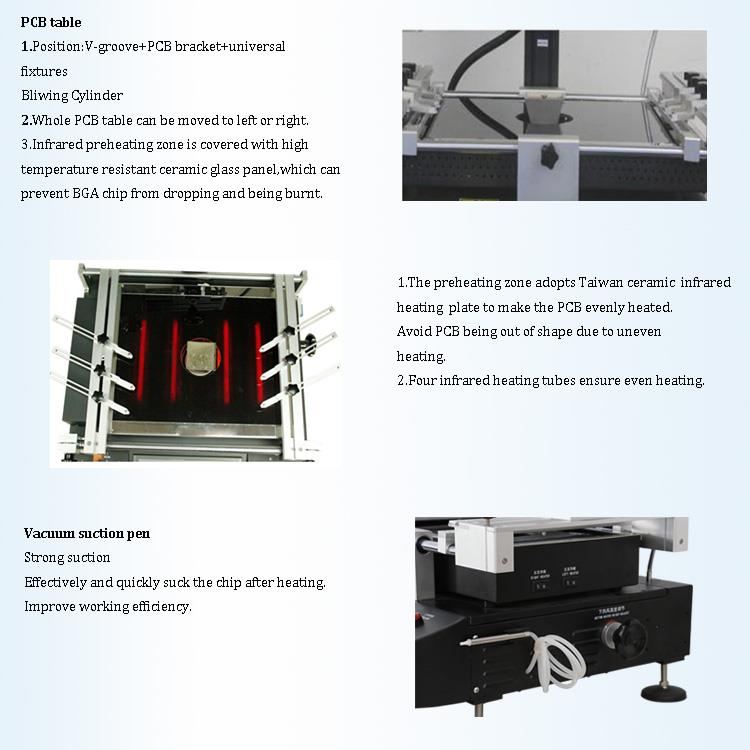

4. تفاصيل المنتج لـ DH-B1



◆ يمكن نقل جدول PCB بالكامل إلى اليسار أو اليمين .

◆ تتم تغطية منطقة التسخين بالأشعة تحت الحمراء بلوحة زجاجية من السيراميك ذات درجة الحرارة العالية ، والتي تمنع رقاقة BGA من السقوط أو يتم حرقها .

◆ تستخدم منطقة التسخين المسبق لوحة تسخين بالأشعة تحت الحمراء من تايوان لضمان تسخين ثنائي الفينيل متعدد الكلور ، وتجنب التشوه الناجم عن توزيع حرارة غير متساوي .

5. لماذا اختر شاشة اللمس iPhone bga rework Station DH-B2

① التحكم الدقيق في درجة الحرارة الذكية - العامل الأكثر أهمية في ضمان جودة منحنى درجة حرارة محطة إعادة صياغة BGA .

② إعادة صياغة الدقة تسخن فقط مساحة الرقاقة اللازمة . يتم إعادة توجيه أي حرارة زائدة لمنع الأضرار التي لحقت بالمكونات المحيطة .

③ لا يؤثر التسخين على مظهر ثنائي الفينيل متعدد الكلور ، حتى بعد الاستخدامات المتعددة .

④ مجموعة واسعة من التطبيقات - جهاز واحد مناسب لأنواع مختلفة من ICS .

⑤ معدل نجاح مرتفع لـ BGA إعادة صياغة .

6. التعبئة

تفاصيل التعبئة: مربع خشب الخشب الرقائقي القياسي .

طرق التسليم المرنة: TNT ، UPS ، DHL ، EMS ، FedEx ، عن طريق البحر ، إلخ .

7. احتياطات السلامة لمحطة إعادة صياغة BGA

1. لا تستخدم المعجبين أو الأجهزة الأخرى لتفجيرها مباشرة على محطة إعادة صياغة أثناء التشغيل ، لأن هذا قد يتسبب في تسخين غير متساوٍ لسطح اللوحة وحرق قطعة العمل .
2. عند تشغيل المحطة ، لا تسمح لأي كائنات بالتواصل المباشر مع منطقة التدفئة عالية الحرارة ، حيث قد يتسبب ذلك في حريق أو انفجار . يجب وضع PCB دائمًا على أرفف الدعم المخصصة .
3. لا تهز محطة إعادة صياغة. تعامل معها بلطف .
4. لا تلمس المناطق ذات درجة حرارة عالية ، لأن هذا قد يتسبب في حروق .
5. عندما تكون المحطة قيد التشغيل ، لا تستخدم البخاخات أو السوائل أو الغازات القابلة للاشتعال بالقرب منها .
6. لا تحاول تعديل محطة إعادة صياغة ، لأن هذا قد يتسبب في حريق أو صدمة كهربائية .
7. يحتوي المربع الكهربائي على مكونات عالية الجهد . لا تحاول تفكيكها .
8. إذا سقطت الكائنات المعدنية أو السوائل في المحطة أثناء التشغيل ، فقم بفصل الطاقة على الفور وفك سلك الطاقة . انتظر حتى يبرد الجهاز تمامًا قبل إزالة أي حطام . قد يسبب الأوساخ المتبقية رائحة عندما يتم إعادة تشغيل الجهاز .
9. في حالة التدفئة أو الدخان غير الطبيعي ، افصل الطاقة على الفور واتصل الدعم الفني .افصل أي أسلاك بين المربع الكهربائي وأجزاء الماكينة عن طريق الضغط على القابس مباشرة للقيام بذلك قد يؤدي إلى سوء اتصال أو عطل .
10. لا تضغط أو تعمل على المعدات الكهربائية أو حبال الطاقة أو كابلات الاتصالات مع محطة إعادة صياغة ، لأن هذا قد يتسبب في خلل أو حريق أو صدمة كهربائية .
11. قبل استخدام محطة إعادة صياغة ، يرجى قراءة هذا الدليل بعناية .
