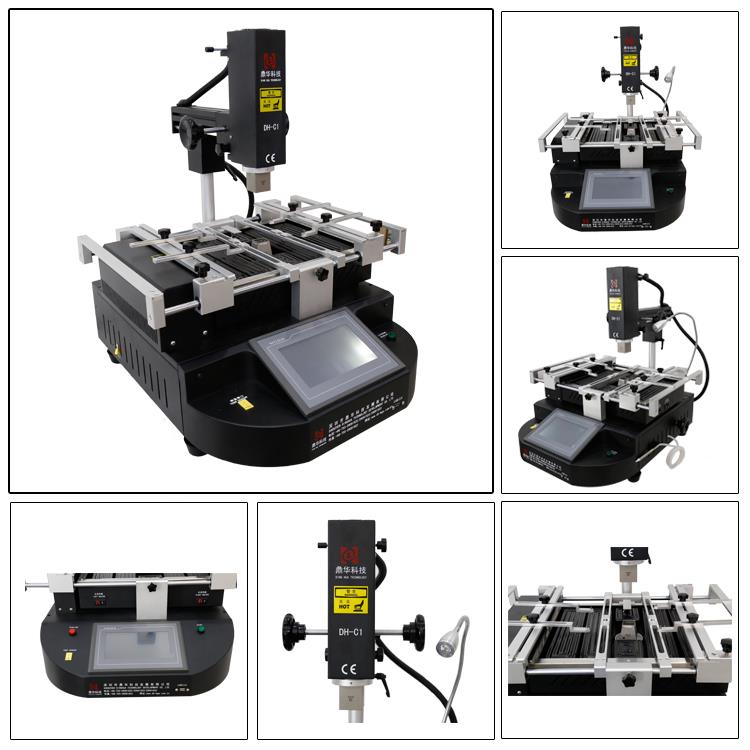

شاشة تعمل باللمس آلة إعادة صياغة الجسر الشمالي BGA

شاشة تعمل باللمس آلة إعادة صياغة الجسر الشمالي BGA

معاينة سريعة:

نحن نقدم DH-C1 بأداء محسّن. بفضل ميزاته متعددة الوظائف وتصميمه المبتكر، يسمح DH-C1 بالإزالة والتركيب واللحام مرة واحدة. إذا كنت تبحث عن محطة إعادة صياغة BGA لإصلاح الهواتف المحمولة، فتهانينا! لقد عثرت على الشركة المصنعة الأصلية Dinghua، إحدى أفضل العلامات التجارية لمحطات إعادة صياغة BGA في العالم.

1. المواصفات

1	إجمالي الطاقة	4800W
2	سخان علوي	800W
3	سخان سفلي	السخان السفلي: 1200 واط، الأشعة تحت الحمراء السفلية: 2700 واط
4	قوة	تيار متردد 220 فولت ±10% 50/60 هرتز
5	حركة السخان العلوي	يمين/يسار، أمامي/خلفي، يدور بحرية.
6	إضاءة	تايوان أدى ضوء العمل، أي زاوية تعديلها.
7	تخزين	50000 مجموعة من ملفات تعريف درجة الحرارة
8	وضع التشغيل	شاشة لمس عالية الدقة، واجهة محادثة ذكية، إعداد النظام الرقمي
9	تحديد المواقع	تحديد المواقع الذكي، يمكن تعديل ثنائي الفينيل متعدد الكلور في اتجاه X وY مع "دعم 5 نقاط" + قوس ثنائي الفينيل متعدد الكلور على شكل حرف V + تركيبات عالمية.
10	التحكم في درجة الحرارة	مستشعر K، حلقة مغلقة
11	دقة درجة الحرارة	±2 درجة
12	حجم ثنائي الفينيل متعدد الكلور	الحد الأقصى 400 ممⅹ400 مم الحد الأدنى 20 ممⅹ20 مم
13	شريحة بغا	2*2 ~ 80*80 مللي متر
14	الحد الأدنى لتباعد الشريحة	0.15 ملم
15	مستشعر المزاج	1 قطعة
16	أبعاد	الطول 560 × العرض 590 × الارتفاع 690 ملم
17	الوزن الصافي	حوالي 32 كجم

2. وصف المنتج وتطبيق محطة إعادة العمل DH-C1 BGA

سمات:

1. مروحة التدفق المتقاطع عالية الطاقة:تستخدم المحطة مروحة تدفق متقاطع عالية الطاقة لتمكين التبريد السريع للوحة PCB ومنع التشوه. يتضمن أيضًا مضخة تفريغ داخلية وخرطوشة تفريغ خارجية للمساعدة في إزالة شريحة BGA.
2. مناطق التدفئة المستقلة:تحتوي المحطة على ثلاث مناطق تسخين يتم التحكم فيها بشكل مستقل، ولكل منها أدوات تحكم متعددة في درجة الحرارة. ويمكن تعديلها لضمان التكامل الأمثل عبر مناطق درجات الحرارة المختلفة. يمكن تكوين إعدادات درجة حرارة التسخين، والوقت، والانحدار، والتبريد، والفراغ من خلال واجهة المستخدم.
3. تركيبات قابلة للإزالة:تعمل التركيبة المرنة والمريحة القابلة للإزالة على حماية الأجهزة الطرفية لثنائي الفينيل متعدد الكلور من التلف والتلوث. إنه قابل للتكيف مع تطبيقات إعادة صياغة BGA المختلفة.
4. التحكم الدقيق في درجة الحرارة:يستخدم النظام مزدوجًا حراريًا عالي الدقة من النوع K مع التحكم في الحلقة المغلقة والتعويض التلقائي لدرجة الحرارة. إنه يشتمل على PLC ووحدة درجة الحرارة، والتي تضمن انحرافًا دقيقًا لدرجة الحرارة بمقدار ±2 درجة. يسمح موصل قياس درجة الحرارة الخارجية بمراقبة وتحليل دقيق لمنحنى درجة الحرارة في الوقت الحقيقي.
5. ميزات السلامة:محطة إعادة العمل DH-C1 BGA حاصلة على شهادة CE ومجهزة بمفتاح إيقاف الطوارئ وجهاز حماية تلقائي لإيقاف التشغيل لضمان السلامة في حالة الطوارئ.

طلب:

1. تطبيقات المنتج:

تعتبر محطة إعادة العمل DH-C1 BGA مناسبة لإعادة صياغة اللوحات الأم للأجهزة الإلكترونية المختلفة، بما في ذلك أجهزة الكمبيوتر والهواتف الذكية وأجهزة الكمبيوتر المحمولة والكاميرات الرقمية ومكيفات الهواء وأجهزة التلفزيون، بالإضافة إلى الأجهزة في صناعات مثل الطب والاتصالات والسيارات.

2. مجموعة واسعة من التطبيقات:

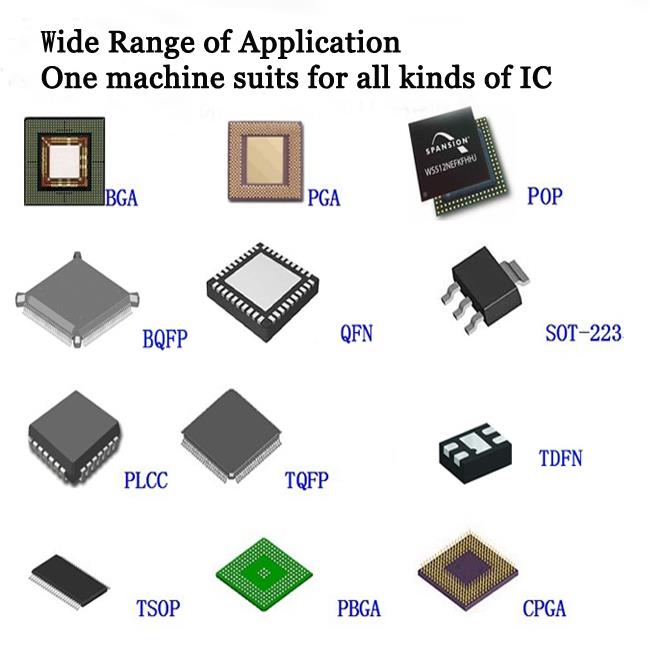

وهو يدعم إعادة صياغة المكونات المختلفة، بما في ذلك شرائح BGA وPGA وPOP وBQFP وQFN وSOT-223 وPLCC وTQFP وTDFN وTSOP وPBGA وCPGA وLED.

الاستخدام: محطة إعادة عمل BGA واحدة تستخدم لـ BGA وPGA وPOP وBQFP وQFN.

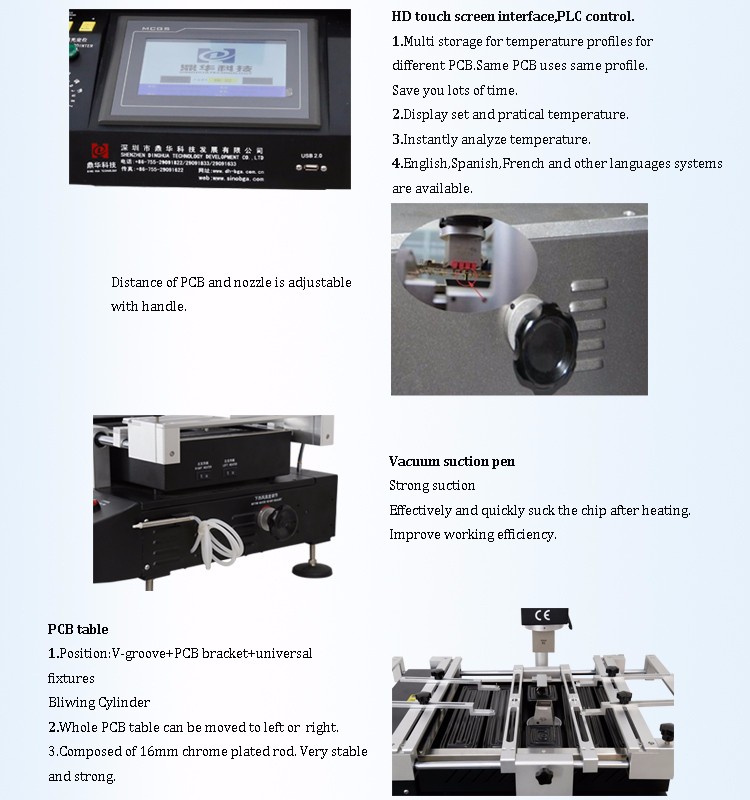

3. تفاصيل محطة إعادة صياغة DH-C1 BGA

4. لماذا يجب عليك أن تختارنا؟

Dinghua هي شركة رائدة في توفير حلول مصانع SMT في الصين، حيث تقدم المشورة والخدمات المهنية لبناء مصانع SMT، مع أكثر من 13 عامًا من الخبرة.

1. لقد ساعدنا العملاء على بناء العديد من المصانع الجديدة حول العالم.
2. لقد قمنا بتدريب أكثر من 500 خبير وفني لعملائنا.
3. لقد أصبحنا الشريك الصيني الأكثر موثوقية بالنسبة لك.

أسواق التصدير الرئيسية:

• أوروبا الشرقية
• الشرق الأوسط/أفريقيا
• أمريكا الشمالية
• أوروبا الغربية
• آسيا
• أستراليا
• أمريكا الوسطى/الجنوبية

5. تفاصيل التسليم لمحطة إعادة العمل DH-C1 BGA

• خيارات التسليم المرنة:
• تي ان تي
• دي إتش إل
• فيديكس
• يو بي إس
• إي إم إس
• عن طريق البحر

6. الأسئلة الشائعة

س: كيف يمكنني شراء هذا الجهاز منك؟

A:ج: استشرنا بخصوص هذا المنتج عبر الإنترنت أو عبر البريد الإلكتروني.
ب. التفاوض والتأكد من السعر النهائي والشحن وطرق الدفع والشروط الأخرى.
ج. سوف نرسل لك الفاتورة الأولية ونؤكد طلبك.
د. قم بالدفع حسب الطريقة المذكورة في الفاتورة الأولية.
E. سنقوم بإعداد طلبك بناءً على الفاتورة الأولية بعد تأكيد الدفع الكامل، وإجراء فحص الجودة بنسبة 100% قبل الشحن.
F. سيتم شحن طلبك عن طريق الجو أو البحر.

س: هذه هي المرة الأولى التي أستخدم فيها هذا النوع من الآلات. هل من السهل أن تعمل؟

A:يوجد دليل باللغة الإنجليزية أو فيديو تعليمي يوضح لك كيفية استخدام الجهاز.
إذا كان لا يزال لديك أي أسئلة، يرجى الاتصال بنا عبر البريد الإلكتروني أو Skype أو الهاتف أو خدمة TradeManager عبر الإنترنت.

7. الخدمات

• سيتم الرد على استفساراتك المتعلقة بمنتجاتنا خلال 24 ساعة.
• تصنيع المعدات الأصلية وأوديإم هي موضع ترحيب. العلامة التجارية OEM متاحة.
• حماية منطقة المبيعات الخاصة بك، وأفكار التصميم، وجميع المعلومات الخاصة بك.
• زيارات المصنع متاحة.
• التدريب على كيفية تركيب واستخدام الجهاز.
• المهندسين متاحون لخدمة الآلات في الخارج.

8. خصوصيات وعموميات تكنولوجيا التثبيت السطحي

لقد كانت تقنية Surface Mount Technology (SMT) موجودة منذ بعض الوقت وأثبتت أن الفوائد المتوقعة حقيقية في الواقع. لقد تم إثبات فوائد تقليل المساحة والتكلفة المنخفضة والأداء المحسن (الجودة والموثوقية والأداء الكهربائي) وما زالت تؤدي إلى زيادة تنفيذ SMT.

أحد جوانب SMT التي كان من الصعب إدارتها هو الإصلاح والتهذيب والاستبدال. هذه منطقة معقدة عند النظر في جميع أنواع الأجزاء. سيتم تطبيق العديد من جوانب الإصلاح والتهذيب التي تمت مناقشتها في هذه النشرة على جميع أنواع الأجزاء. ومع ذلك، قد تتطلب بعض مشكلات الإصلاح الأكثر تعقيدًا مزيدًا من التقييم. استخدم هذه المعلومات كنقطة بداية، ثم خذها من هناك.

لماذا ومتى؟

تأتي العديد من فوائد SMT من الأتمتة والتحكم في العمليات المتوفرة مع هذه التقنية. إن المسافات الضيقة بين الأجزاء والأنواع المختلفة من وصلات اللحام جعلتنا نعيد النظر في ما هو مقبول وما يحتاج إلى إصلاح. لقد ثبت أن تجميعات الدوائر المطبوعة (PCAs) التي لم يتم إصلاحها ستحظى بمعدل نجاح أعلى بكثير في الاختبار النهائي وفي الاستخدام مقارنة بتجميعات الدوائر المطبوعة التي تم إصلاحها. من الشائع حدوث أعطال في الأجزاء ومفاصل اللحام التي تم إصلاحها، وكذلك حدوث أعطال في الأجزاء ومفاصل اللحام القريبة من مناطق الإصلاح.

وهذا يؤكد أن SMT لم يتم اختراعه لتسهيل عملية الإصلاح. تقلل الدرجة العالية من الأتمتة في SMT من الحاجة إلى الإصلاحات، ومع الاهتمام المناسب بالتفاصيل، يمكن تجنب معظم عمليات إعادة العمل والإصلاح. لقد أصبحت الصناعة تقبل إعادة العمل والإصلاح كجزء من تصنيع مجموعات الدوائر المطبوعة التقليدية عبر الفتحات. ومع ذلك، ليس من الضروري قبول ذلك في حالة تقنية SMT الجديدة. هناك طرق لتقليلها.

ومع أخذ ذلك في الاعتبار، ندعوك إلى التفكير في الإصلاح والتهذيب والاستبدال بالطريقة التالية.
