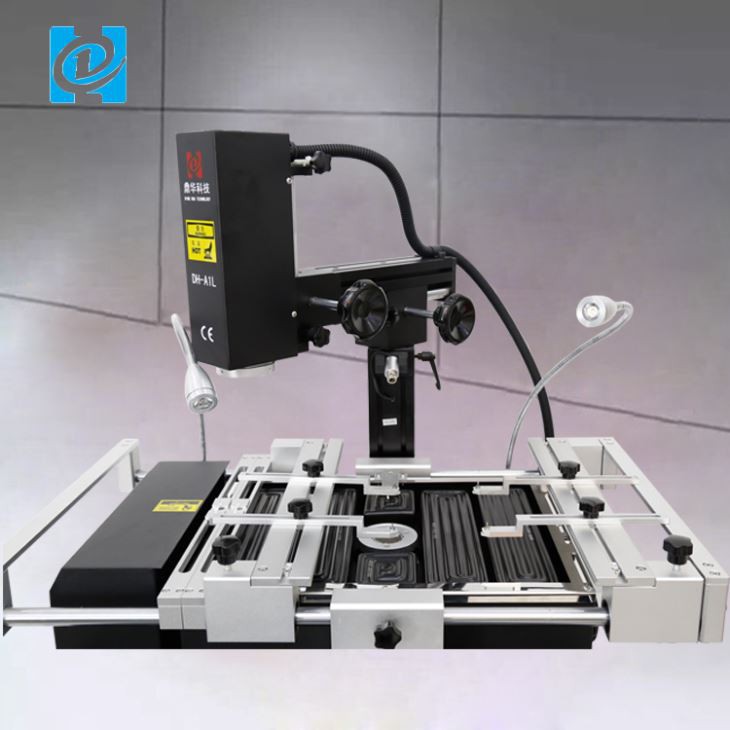

شاشة تعمل باللمس بالأشعة تحت الحمراء آلة إعادة صياغة BGA

شاشة تعمل باللمس بالأشعة تحت الحمراء آلة إعادة صياغة بغا معاينة سريعة:

تم تجهيز آلة إعادة العمل DH-A1L SMD بوظيفة تحديد المواقع بالليزر، ويمكن وضعها بسرعة على شريحة BGA

واللوحة الأم. إذا كنت تبحث عن محطة إعادة صياغة bga لإصلاح الهاتف المحمول، تهانينا! لقد وجدت

المصنع الأصلي. قد تكون Dinghua أفضل علامة تجارية لمحطة إعادة صياغة bga حول العالم.



1. المواصفات



مواصفة
1	قوة	4900W
2	سخان علوي	الهواء الساخن 800 واط
3	سخان سفلي سخان حديد	الهواء الساخن 1200 واط، الأشعة تحت الحمراء 2800 واط 90w
4	مزود الطاقة	تيار متردد 220 فولت ±10%50/60 هرتز
5	البعد	640*730*580 مللي متر
6	تحديد المواقع	يمكن تعديل دعم PCB على شكل V في أي اتجاه باستخدام أداة تثبيت عالمية خارجية
7	التحكم في درجة الحرارة	الحرارية من النوع K، التحكم في الحلقة المغلقة، التسخين المستقل
8	دقة درجة الحرارة	±2 درجة
9	حجم ثنائي الفينيل متعدد الكلور	الحد الأقصى 500*400 ملم الحد الأدنى 22*22 ملم
10	شريحة بغا	2*2-80*80 ملم
11	الحد الأدنى لتباعد الشريحة	0.15 ملم
12	مستشعر درجة الحرارة الخارجية	1 (اختياري)
13	الوزن الصافي	45 كجم



2. تطبيق محطة إعادة صياغة DH-A1L BGA

استخدام التطبيق لمحطات إعادة صياغة BGA

تتمتع محطات إعادة صياغة BGA بالعديد من التطبيقات المختلفة في عالم إصلاح وتعديل ثنائي الفينيل متعدد الكلور. وهنا عدد قليل من

التطبيقات الأكثر شيوعا.

الترقيات: تعد الترقيات أحد الأسباب الأكثر شيوعًا لإعادة العمل. قد يحتاج الفنيون إلى تبديل الأجزاء أو إضافتها

ترقية القطع إلى ثنائي الفينيل متعدد الكلور.

الأجزاء المعيبة: يمكن أن تحتوي مركبات ثنائي الفينيل متعدد الكلور على العديد من الأجزاء المعيبة التي قد تتطلب إعادة العمل. على سبيل المثال، يمكن أن تتضرر الفوط أثناء

عند إزالة BGA، قد يتعرض أي عدد من الأجزاء للتلف بسبب الحرارة أو يمكن أن يكون هناك الكثير من إفراغ وصلات اللحام.

التجميع الخاطئ: يمكن أن تحدث مجموعة من الأخطاء أثناء عملية إعادة العمل. على سبيل المثال، قد يكون PCB غير صحيح

اتجاه BGA أو الملف الحراري لإعادة صياغة BGA بشكل سيئ. إذا كان هذا هو الحال، فمن المرجح أن يحتاج ثنائي الفينيل متعدد الكلور إلى الخضوع

مزيد من إعادة العمل لمعالجة التجميع الخاطئ.



3. لماذا يجب عليك اختيار محطة إعادة صياغة DH-A1L BGA؟





4. المعرفة ذات الصلة:

مصفوفة الشبكة الكروية (BGA) هي نوع من العبوات المثبتة على السطح (حامل الرقائق) المستخدمة في الدوائر المتكاملة. بغا

تُستخدم الحزم لتركيب الأجهزة بشكل دائم مثل المعالجات الدقيقة. يمكن لـ BGA توفير المزيد من الاتصال البيني

دبابيس يمكن وضعها على حزمة مزدوجة أو مسطحة. يمكن استخدام السطح السفلي للجهاز بالكامل بدلاً من ذلك

فقط المحيط. كما أن الخيوط أيضًا أقصر في المتوسط ​​من النوع المحيطي فقط، مما يؤدي إلى أداء أفضل

بسرعات عالية.



يتطلب لحام أجهزة BGA تحكمًا دقيقًا ويتم عادةً من خلال عمليات آلية. أجهزة BGA غير مناسبة

لتركيب المقبس.

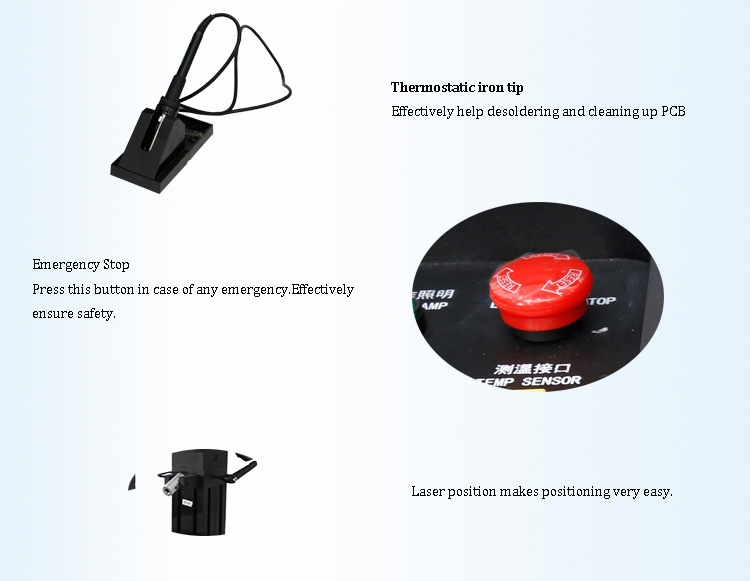

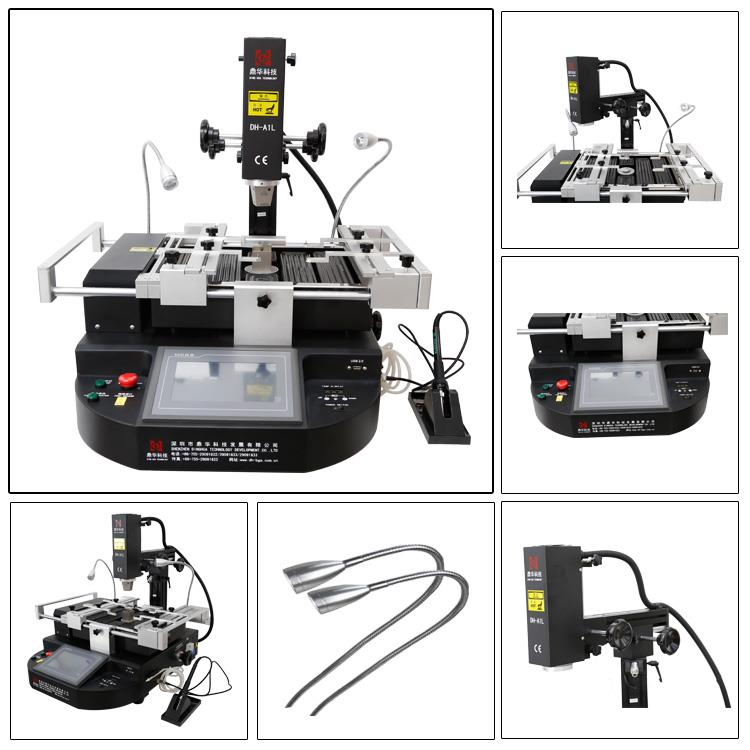

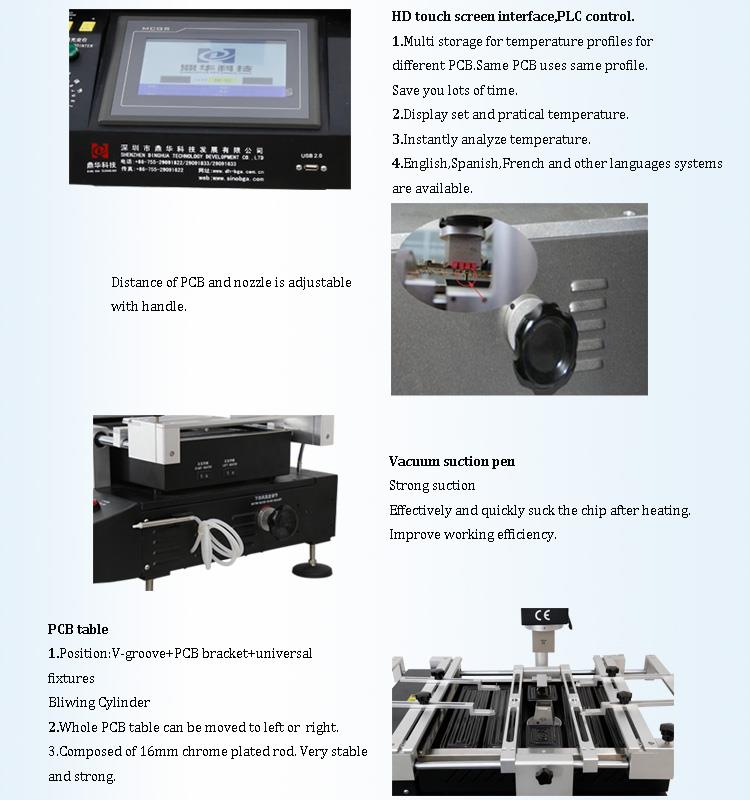

5. صور مفصلة لمحطة إعادة صياغة DH-A1L BGA





6. تفاصيل التعبئة والتسليم لمحطة إعادة صياغة DH-A1L BGA







تفاصيل التسليم لمحطة إعادة العمل DH-A1L BGA

شحن:

1. سيتم الشحن خلال 5 أيام عمل بعد استلام الدفع.

2. الشحن السريع عن طريق DHL وFedEX وTNT وUPS وطرق أخرى بما في ذلك عن طريق البحر أو الجو.







8. منتج مشابه

محطة إعادة صياغة بغا

ماكينة اصلاح الجوال

محطة إعادة صياغة شرائح BGA للهاتف المحمول

محطة إعادة صياغة شرائح الكمبيوتر اللوحي

محطة إعادة صياغة جهاز التوجيه

نظام إصلاح شرائح BGA للكمبيوتر المحمول

نظام لحام إصلاح شرائح الهواتف الذكية BGA

ماكينة لحام اصلاح BGA

ماكينة لحام شرائح BGA

محطة إصلاح بغا

محطة BGA لإزالة اللحام





9. ملحوظات

كما نعلم جميعًا الآن، يمكن أن يعاني جهاز Playstation 3 (PS3) من ضوء الموت الأصفر المخيف (YLOD) ويمكن أن يصاب جهاز Xbox 360 بهذه المشكلة

تسمى حلقة الموت الحمراء (RROD). يحدث هذا بسبب عيب الشركة المصنعة عند إنشاء اللوحة وعدم مراعاة الكميات الهائلة من الحرارة

يتم إنشاؤها أثناء اللعب بالنظام لفترات طويلة من الزمن.

بسبب الضغط الحراري على وحدة معالجة الرسومات (شريحة الرسومات التي تتحكم في جميع العناصر المرئية الرائعة في لعبتك)، فإن اللحام الذي يشكل اتصالاً بين الشريحة والجهاز

كسر المجلس في نهاية المطاف. مع هذا الكسر، سوف يرمي النظام الخاص بك خطأ "ضوء الموت الوامض" المخيف. إصلاح طريقة إعادة الكرة - إصلاح إعادة الكرة هو نفسه

الإجراء مثل إعادة التدفق، ولكن مع بضع خطوات إضافية. بدلاً من مجرد تسخين الشريحة وترك اللحام الموجود تحتها يذوب، يتم تسخين الشريحة إلى درجة حرارة أعلى

النقطة حيث يمكن خلعها من اللوحة.

الآن عندما تتم إزالة الشريحة، هناك حوالي 200+ من نقاط اللحام الصغيرة التي يجب تنظيفها باستخدام مكواة اللحام. أوه، ناهيك عن أنه يجب عليك

قم بتنظيف اللوحة لأنها تحتوي أيضًا على 200+ نقاط لحام متبقية من البقايا. بعد تنظيف كل ذلك، عليك الآن محاذاة 200+ كرات لحام صغيرة على

شريحة مع استنسل خاص وجبل. إن قول ذلك أمر سهل، ولكن القيام بذلك ليس كذلك. هذا وحده هو الجزء الأكثر إزعاجًا واستهلاكًا للوقت في إعادة الكرة أثناء صب الكتلة

كميات من الكرات على الاستنسل على أمل أن يتم وضع كل من هذه الكرات 200+ بشكل صحيح على الشريحة. بعد القيام بذلك، عليك إزالة الاستنسل وهناك

سيكون هناك دائمًا عدد قليل من الكرات التي يتم إخراجها من مكانها والتي يتعين عليك البحث عنها.

بمجرد الانتهاء من ذلك، يجب تسخين الشريحة وحدها إلى النقطة التي تذوب فيها الكرات 200+ على الشريحة وتبقى هناك. بعد ذلك تنتظرين حتى يبرد. ثُم أنت

ضعها مرة أخرى على اللوحة وأعد تسخينها لإذابة الشريحة على اللوحة الأم. والآن لديك نظام reballed! في بعض الأحيان قد يكون الأمر محبطًا للغاية إذا

حتى كرة واحدة كانت منحرفة.
