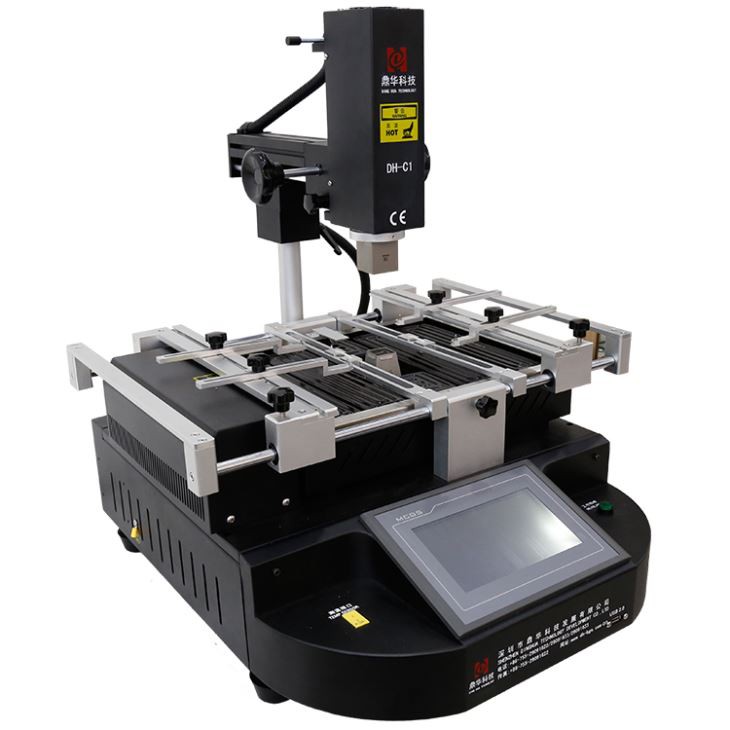

الهواء الساخن شاشة تعمل باللمس بغا Reballing محطة
محطة إعادة صياغة بغا تعمل باللمس على الهواء الساخن محطة إعادة صياغة BGA DH-C1 ، مع 6 تركيبات عالمية ، قطعتان من العوارض ، و V-groove لثنائي الفينيل متعدد الكلور ، وهكذا ، مثل الكمبيوتر والهاتف المحمول ووحدة التحكم في الألعاب ، PS3 / 4 إلخ يمكن التسخين على ، وإصلاح. المعلمة المنتج من الهواء الساخن شاشة تعمل باللمس بغا ...
الوصف
الهواء الساخن شاشة تعمل باللمس بغا reballing محطة
محطة إعادة صياغة BGA DH-C1 هذه ، مع 6 تركيبات عالمية ، قطعتان من العوارض ، و V-groove لثنائي الفينيل متعدد الكلور ، وبالتالي ، مثل الكمبيوتر والهاتف المحمول ووحدة التحكم في الألعاب ، PS3 / 4 وما إلى ذلك ، يمكن تسخينها مسبقًا ، و تم الاصلاح.
المنتج المعلمة من الهواء الساخن شاشة تعمل باللمس بغا reballing محطة
مجموع الطاقة | 4800W |
سخان أعلى | 800W |
سخان أسفل | سخان أقل: 1200W ، أسفل IR: 2700W |
قوة | 110 ~ 220 فولت ± 10 ％ 50/60 هرتز |
حركة سخان الأعلى | اليمين / اليسار ، الأمام / الخلف ، تدوير بحرية. |
إضاءة | قاد تايوان ضوء العمل ، أي زاوية تعديلها. |
تخزين | 50000 مجموعات من ملامح درجة الحرارة |
وضعية التشغيل | شاشة تعمل باللمس عالية الدقة ، واجهة محادثة ذكية ، إعداد النظام الرقمي |
وضع | تحديد المواقع الذكي ، يمكن ضبط ثنائي الفينيل متعدد الكلور في اتجاه X ، Y مع "دعم 5 نقاط" + حامل PCB V-groov + تركيبات عالمية. |
التحكم في درجة الحرارة | K الاستشعار ، حلقة مغلقة |
دقة درجة الحرارة | ± 2 ℃ |
حجم الكلور | الحد الأقصى 390 مم * 400 مم 20 * 20 مم |
رقاقة بغا | 2 * 2 ~ 80 * 80MM |
تباعد رقاقة الحد الأدنى | 0.15mm و |
استشعار المزاج | حاسب شخصي 1 |
الأبعاد | L560 × W590 × H690 مم |
الوزن الصافي | تقريبا 32 كيلوجرام |
ميزة المنتج
1. اعتمد مع شريط التمرير الخطي الذي يمكنه القيام بضبط دقيق وتوجيه سريع مع دقة تحديد المواقع المثالية وآلة إصلاح PCB ذات المناورة السريعة.
2. مجهزة بواجهة لوحة تعمل باللمس للتأكد من أنها تعمل بشكل مستقر وموثوق. ويمكن أن تخزن بيانات التنميط درجة حرارة متعددة من المستخدمين. مع حماية كلمة المرور والتعديل ، وظيفة أثناء التشغيل. سيتم عرض ملفات تعريف درجة الحرارة على شاشة اللمس.
3. ثلاث مناطق درجة حرارة لتسخين بشكل مستقل ، وسخانات الهواء الساخن بين المناطق العلوية والسفلية ، حرارة الأشعة تحت الحمراء في القاع ، والتحكم الدقيق في درجة الحرارة هو ± 2 ℃. يمكن نقل منطقة درجة الحرارة العليا بحرية حسب الاحتياجات ، ويمكن ضبط المنطقة الثانية لأعلى ولأسفل. يمكن ضبط سخانات العلوية والسفلية على عدة قطاعات تحكم في نفس الوقت. يمكن تعديل منطقة التسخين بالأشعة تحت الحمراء في طاقة الإنتاج في ضوء متطلبات التشغيل.
4. يمكن تدوير فوهة الهواء الساخن بزاوية 360 درجة ، يمكن لسخان الأشعة تحت الحمراء في الجزء السفلي تسخين لوحة PCB بشكل موحد.
5. عالية الدقة K- نوع الحرارية السيطرة حلقة مغلقة. يمكن اختبار درجة الحرارة بدقة من خلال واجهة قياس درجة الحرارة الخارجية ، لوحة PCB متمركزة بفتحة V مغلقة. يمكن أن تمنع أجهزة التركيب العالمية المرنة والمريحة أي ضرر أو تشوه ثنائي الفينيل متعدد الكلور ، كما أنها مناسبة لجميع أحجام حزم BGA.
6. وجود وظيفة إنذار سريعة بعد الانتهاء من اللحام ، وخاصة وظيفة الإنذار المبكر المضافة للتشغيل المريح.
7. لقد مرت شهادة CE. إنه مزود بمفتاح إيقاف طارئ ومعدات حماية لإيقاف التشغيل تلقائيًا عند وقوع حادث غير طبيعي. في ظل هذه الحالة التي تكون فيها درجة الحرارة خارج نطاق السيطرة ، يمكن أن تقطع الدائرة الطاقة تلقائيًا بواسطة وظيفة حماية مزدوجة الزائدة للحرارة.
تفاصيل المنتج من الهواء الساخن شاشة تعمل باللمس بغا reballing محطة

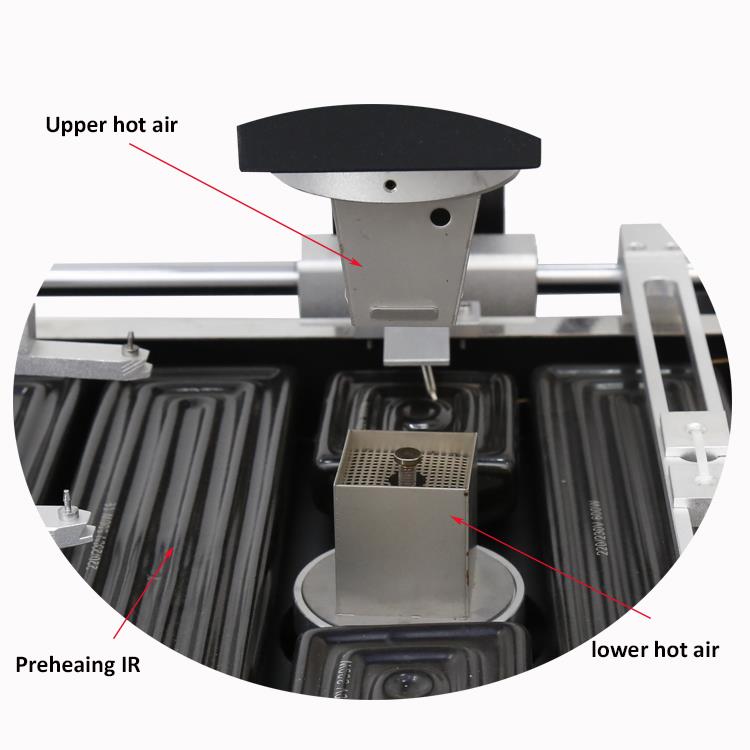

يمكن تخصيص 3 مناطق تسخين مستقلة ، هواء ساخن علوي ، هواء ساخن أقل وتسخين مسبق ، فوهات علوي / سفلي وفقًا لحجم الرقاقة أو الشكل وما إلى ذلك.
الأشعة تحت الحمراء التدفئة المنطقة لثنائي الفينيل متعدد الكلور مسخن مسبقا ، ومناسبة ل 390 * 400MM ، مثل iPhone و MacBook والهاتف الخليوي الأخرى ، PCB أجهزة الكمبيوتر.

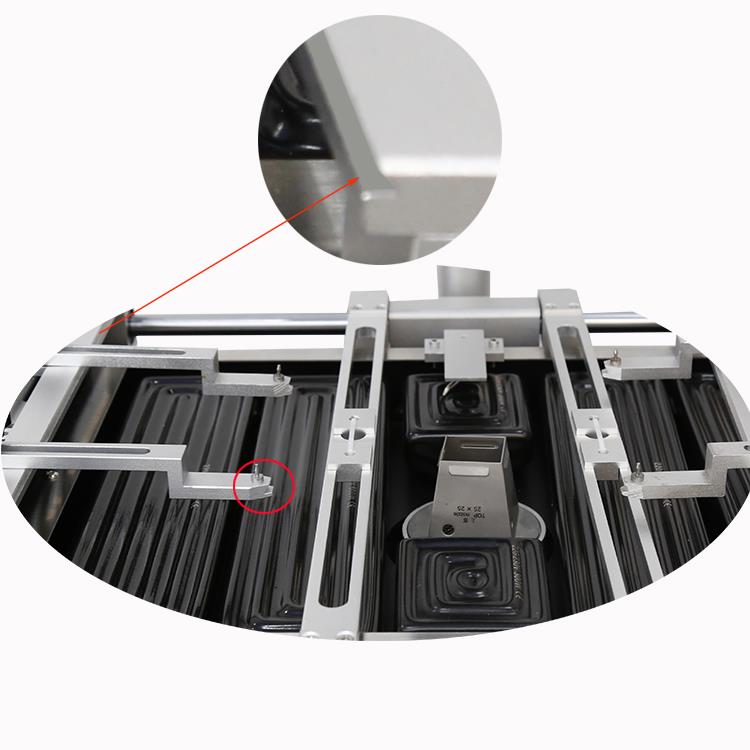

يتم دعم "5 نقاط" تحت ثنائي الفينيل متعدد الكلور الذي يتم تسخينه ، من أجل جعله ثابتًا على نفس المستوى ، بحيث يحمي مركبات ثنائي الفينيل متعدد الكلور من التشوه.

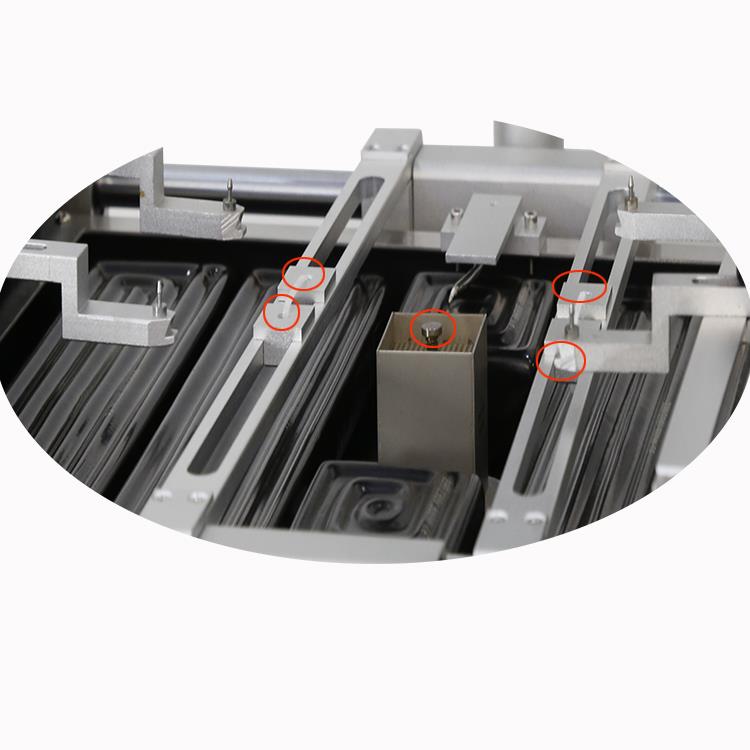

تحديد الكلور
طرف رفيع للفتحة الصغيرة الموجودة في ثنائي الفينيل متعدد الكلور بغض النظر عن أي شكل.
V- الأخدود لتلك PCB مع شكل غير منتظم

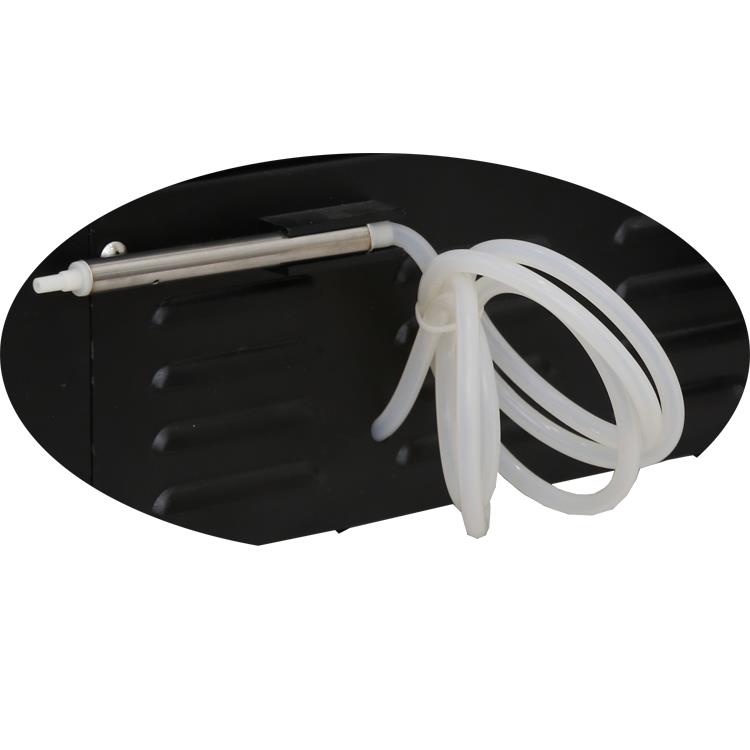

القلم فراغ
مضخة شفط مدمجة ومضغوطة خارج الماكينة وبأنبوب ناعم يصل طوله إلى 1 متر للرقاقة التي تم التقاطها أو استبدالها.

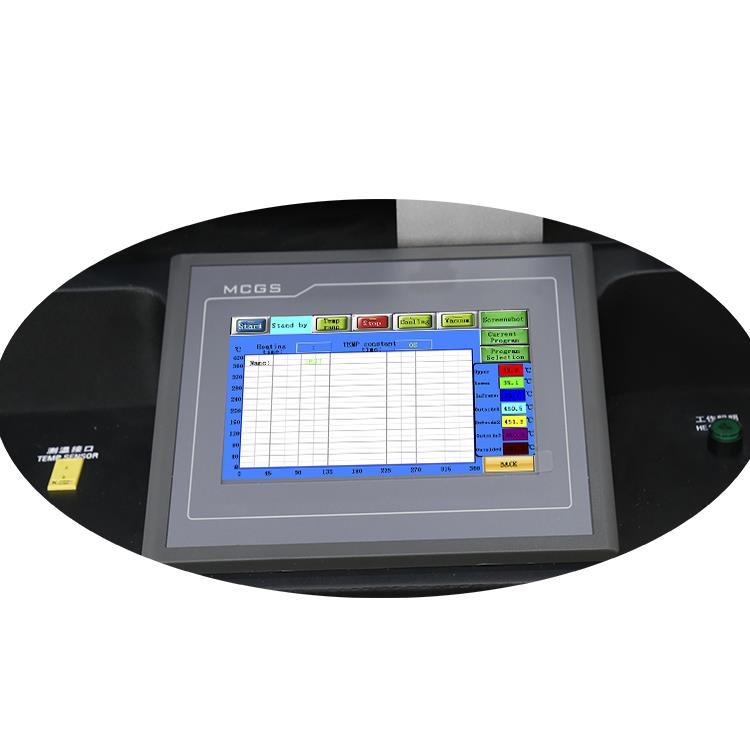

كمبيوتر ماركة MCGS بشاشة تعمل باللمس ، وحساب PID لالتقاط درجة الحرارة في الوقت الحقيقي والمعايرة ، تتلاشى درجة الحرارة بشكل أبطأ بكثير من أجهزة القياس ، وهذه هي المفتاح المهم للحصول على نتيجة ناجحة لإعادة العمل.
جودة المنتجات من الهواء الساخن شاشة تعمل باللمس بغا reballing محطة

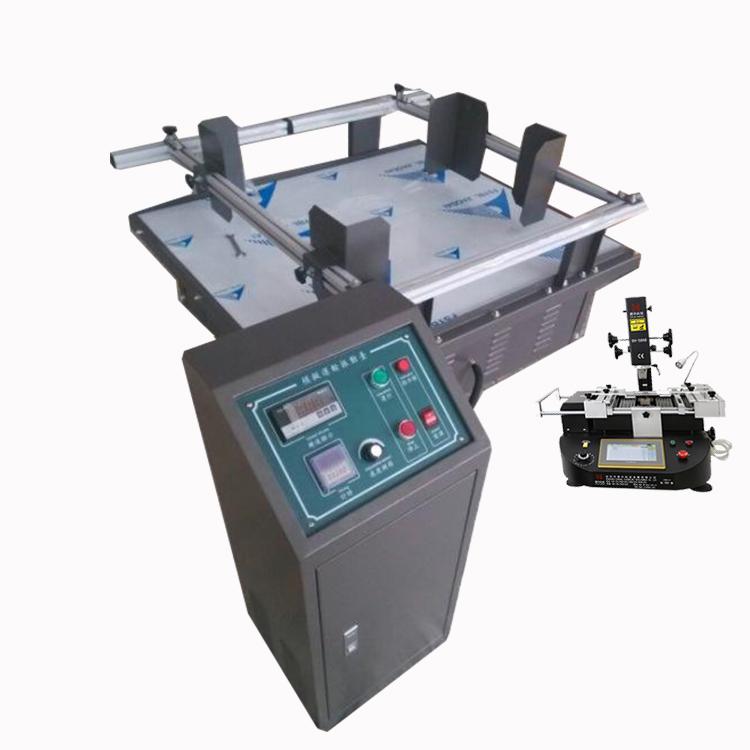

آلة اختبار الاهتزاز للماكينة قادرة على الاهتزاز مثل تشغيل السيارة ، حتى نتمكن من معرفة ما إذا كان سيكون هناك أي مشكلة ، بمجرد حدوثها ، يمكن حلها في ورشة العمل.
حتى الآن ، مثل Foxconn و ZTE و Gionee تستخدم أجهزتنا ، وقد انعكست بشكل جيد للغاية ، وقد قبلوا هذه التقنية ، لذلك يجب على أجهزتنا مقابلتك أيضًا.
أسئلة وأجوبة من الهواء الساخن شاشة تعمل باللمس بغا reballing محطة
1. س: ما هي وظيفة التدفق في لحام؟
a: إنه لتنظيف طبقة أكسيد المعادن على سطح لحام ، لتقليل التوتر السطحي وزيادة نقل الحرارة.
2. س: ما هو التدفق؟
a: الجريان هو المادة المساعدة في لحام. ضروري للحام ، ولكن بعد اللحام لا يوجد أي مساهمة وقد يضر حتى كمواد حفازة.
3. س: ما هو لحام؟
ج: دون التدخل في التركيب الكيميائي أو الفيزيائي ، فإن الترابط بين المعادن المختلفة أو المختلفة مع بعضها البعض كهربائيًا وميكانيكيًا باستخدام معدن آخر أو سبيكة أخرى كحشو أو احتجاز.
4. س: ما هو desoldering؟
ج: في مجال الإلكترونيات ، عملية إزالة اللحام هي إزالة اللحام والمكونات من لوحة الدائرة لاستكشاف الأخطاء وإصلاحها ، والإصلاح ، والاستبدال ، والإنقاذ.
بعض الاصلاحات العملية الفنية
إصلاح موصل ، طريقة سلك السطح
الخطوط العريضة
تستخدم هذه الطريقة على لوحات الكمبيوتر الشخصي لاستبدال الدوائر التالفة أو المفقودة على سطح لوحة الكمبيوتر. يستخدم طول الأسلاك المعزولة أو غير المعزولة لإصلاح الدائرة التالفة.
الحذر
يجب عدم تخفيض عرض الدائرة والمسافة والقدرة الاستيعابية الحالية إلى ما دون المسموح بها.
إجراء
1. تنظيف المنطقة.
2. إزالة القسم التالف من الدائرة باستخدام السكين. يجب قطع الدائرة التالفة مرة أخرى إلى نقطة لا تزال بها الدائرة رابطة جيدة لسطح لوحة الكمبيوتر.
ملحوظة
يمكن تطبيق الحرارة على الدائرة التالفة باستخدام مكواة لحام للسماح بإزالة الدائرة بسهولة أكبر.
3. استخدم سكين وكشط أي قناع لحام أو طلاء من نهايات الدائرة المتبقية.
4. إزالة جميع المواد السائبة. تنظيف المنطقة.
5. ضع كمية صغيرة من التدفق السائل على طرف الدائرة المتبقية. القصدير في نهاية كل دائرة مكشوفة باستخدام لحام وحديد لحام.
6. تنظيف المنطقة.
7. حدد سلكًا لمطابقة عرض وسمك الدائرة المراد استبدالها. قطع طول تقريبا حسب الحاجة. انظر الجدول 1 لمكافئات الأسلاك الصلبة.
8. قم بتجريد السلك وصفيغ النهايات عند الحاجة. يمكن استخدام سلك غير معزول لإجراء عمليات إصلاح قصيرة إذا لم يتم عبور الموصلات.
9. تنظيف الأسلاك.
10. إذا كان السلك طويلاً أو به ثنيات ، فقد يتم لحام أحد الطرفين قبل تشكيل الشكل الجديد. ضع السلك في موضعه. يجب أن يتداخل السلك مع الدائرة الحالية بمعدل لا يقل عن ضعف عرض الدائرة. قد يتم وضع السلك في مكانه مع شريط Kapton أثناء اللحام.
إذا سمح التكوين ، يجب أن يكون اتصال مفصل اللحام المتداخل بحد أدنى 3.00 مم (0.125 ") من الإنهاء ذي الصلة. ستقلل هذه الفجوة من إمكانية إعادة التدفق المتزامن أثناء عمليات اللحام.
11. ضع كمية صغيرة من التدفق السائل على المفصل المتداخل.
12. لحام اللفة الأسلاك إلى نهاية واحدة من الدائرة على سطح لوحة الكمبيوتر. تأكد من محاذاة السلك بشكل صحيح.
ثني السلك حسب الحاجة لتتناسب مع شكل الدائرة المفقودة.
