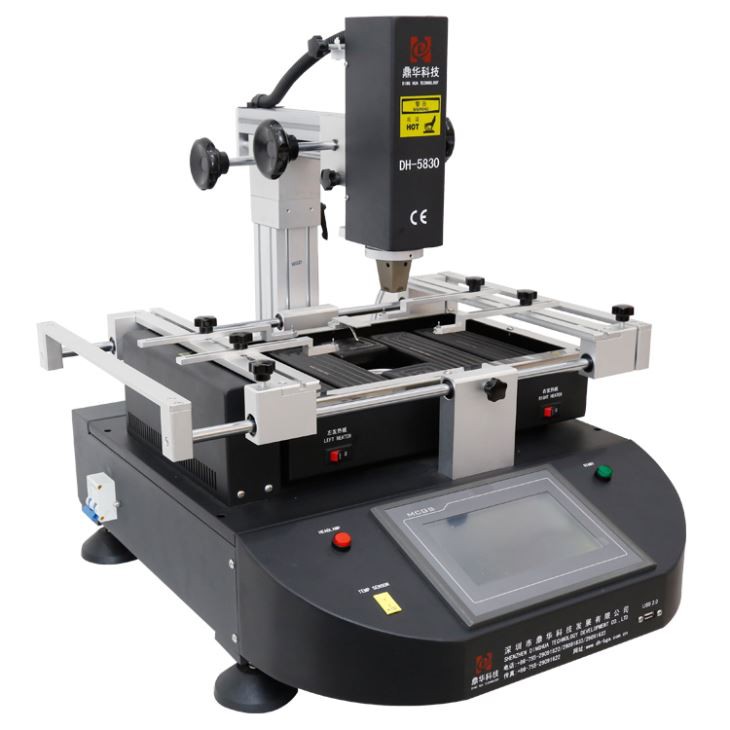

3 مناطق تسخين تعمل باللمس ومحطة Bga Reballing

3 مناطق تسخين تعمل باللمس ومحطة BGA Reballing

الغرض من محطة إعادة صياغة BGA هو إزالة شرائح BGA وتركيبها ولحامها على أجهزة مثل أجهزة الكمبيوتر المحمولة وXbox 360 واللوحات الأم للكمبيوتر وPS3 والمزيد.

يعد DH-5830 جهازًا مشهورًا جدًا في جميع أنحاء العالم، وهو معروف بمظهره الأنيق وسعره المعقول وواجهة المستخدم البسيطة. إنه مفضل بشكل خاص من قبل محلات الإصلاح الشخصية والموزعين الإقليميين والهواة.

تأتي محطات إعادة صياغة BGA عادة في نموذجين:

1. النموذج الأساسي (دليل)

يتكون هذا النموذج من سخانات الهواء الساخن والأشعة تحت الحمراء، مع منطقتين أو ثلاث مناطق تسخين. يتميز بسخانات الهواء الساخن العلوية والسفلية (قد لا تحتوي بعض الطرز على سخان هواء ساخن سفلي) وسخان ثالث يعمل بالأشعة تحت الحمراء.

2. الطراز الراقي (التلقائي)

يتضمن هذا الطراز نظام رؤية محاذاة بصريًا (كاميرا CCD بصرية وشاشة عرض)، مما يسمح بمراقبة واضحة لجميع نقاط شريحة BGA. يضمن النظام محاذاة دقيقة لشريحة BGA مع اللوحة الأم على شاشة الشاشة، مما يسهل اللحام الدقيق.



معلمة المنتج لـ 3 مناطق تسخين تعمل باللمس ومحطة إعادة كرة bga



إجمالي الطاقة	4800W
سخان علوي	800W
سخان سفلي	الثاني 1200 واط، الثالث سخان الأشعة تحت الحمراء 2800 واط
قوة	110 ~ 240 فولت ± 10%50/60 هرتز
إضاءة	تايوان أدى ضوء العمل، أي زاوية تعديلها.
وضع التشغيل	شاشة لمس عالية الدقة، واجهة محادثة ذكية، إعداد النظام الرقمي
تخزين	50000 مجموعة
حركة السخان العلوي	يمين/يسار، أمامي/خلفي، يدور بحرية.
تحديد المواقع	تحديد المواقع الذكي، يمكن تعديل ثنائي الفينيل متعدد الكلور في اتجاه X وY مع "دعم 5 نقاط" + قوس ثنائي الفينيل متعدد الكلور على شكل حرف V + تركيبات عالمية.
مفتاح الطاقة	مفتاح الهواء (الذي يمكن أن يحمي الآلة والإنسان)
التحكم في درجة الحرارة	مستشعر K، حلقة مغلقة
دقة درجة الحرارة	±2 درجة
حجم ثنائي الفينيل متعدد الكلور	الحد الأقصى 390 × 410 مم الحد الأدنى 22 × 22 مم
شريحة بغا	2x2 - 80x80 ملم
الحد الأدنى لتباعد الشريحة	0.15 ملم
مستشعر درجة الحرارة الخارجية	1 قطعة
أبعاد	570*610*570 مللي متر
الوزن الصافي	33 كجم



تفاصيل المنتج من 3 مناطق التدفئة التي تعمل باللمس محطة reballing BGA



تم تحريك زوجين من المقابض للرأس العلوي، وهو مفيد وسهل. زوج من المقبض الأمامي للرأس العلوي يتحرك لأعلى أو

لأسفل عند اللحام أو إزالة اللحام، يتحرك الزوج الخلفي من المقابض للأعلى للرأس العلوي للخلف أو للأمام

للحصول على الوضع المناسب للحام.







شكل الكلمة "7"، والذي يمكن أن يسمح للرأس العلوي بالتحرك إلى اليسار / اليمين أو ثابتًا.

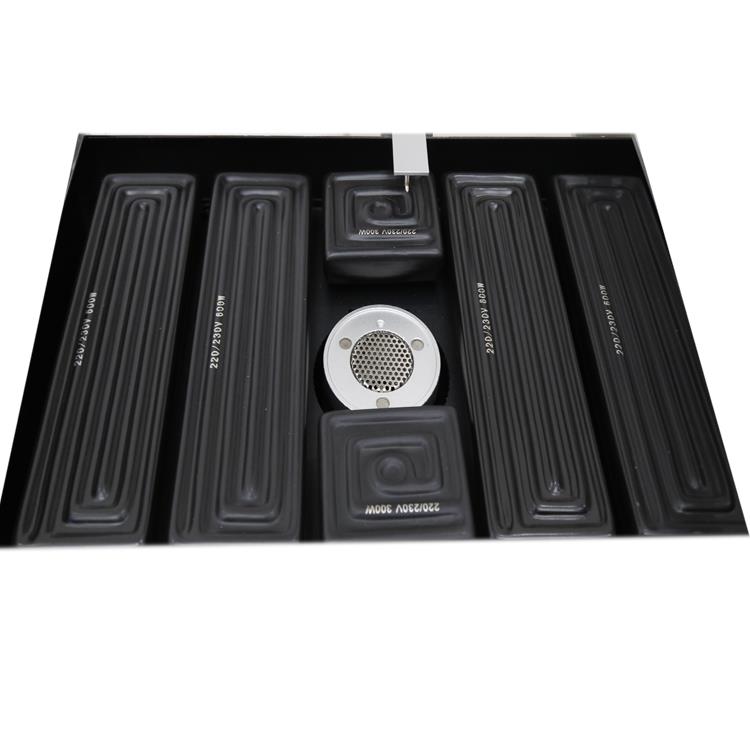

منطقة تسخين كبيرة بالأشعة تحت الحمراء (تصل إلى 370*420 مم)، يمكن تسخين معظم ثنائي الفينيل متعدد الكلور بها، مثل الكمبيوتر،

صندوق المجموعة العلوية وأجهزة iPad وما إلى ذلك. الطاقة حوالي 2800 وات، مناسبة لـ 110 ~ 240 فولت.

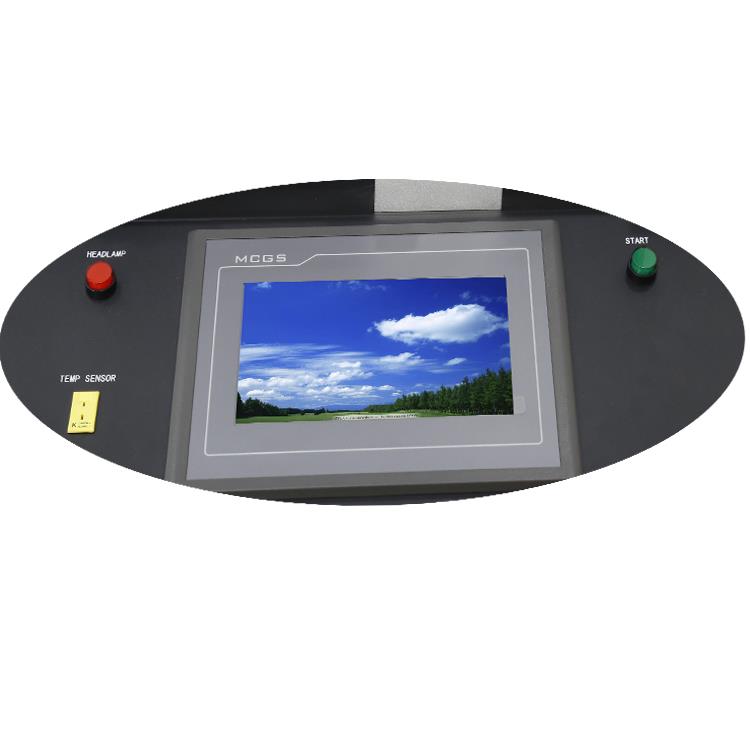

واجهة تشغيل محطة إعادة العمل BGA، عملية بسيطة وسهلة، مفتاح إضاءة LED واحد، منفذ مزدوج حراري و"بدء" واحد، عندما يتم ضبط جميع المعلمات على شاشة اللمس، انقر فوق "srart" لبدء اللحام أو إزالة اللحام.

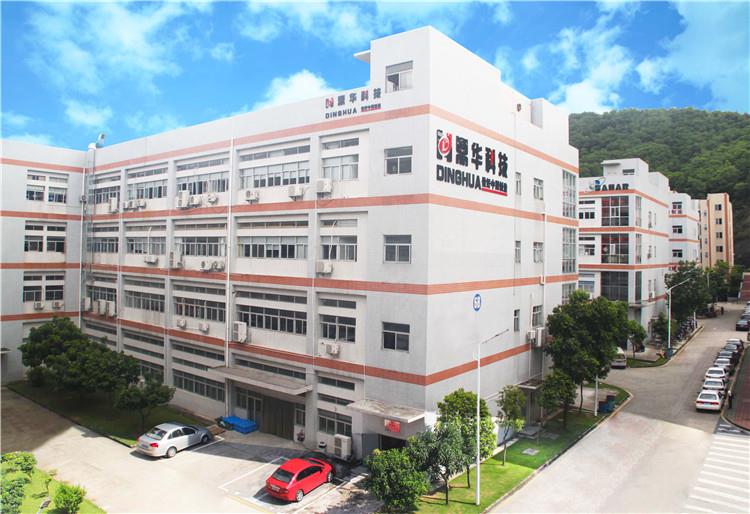

حول المصنع





مصنعنا لمحطة إعادة صياغة BGA وآلة قفل المسمار الأوتوماتيكية وتصنيع محطة لحام السيارات،

تحتل أكثر من 3000 متر مربع، ومواصلة التوسع.

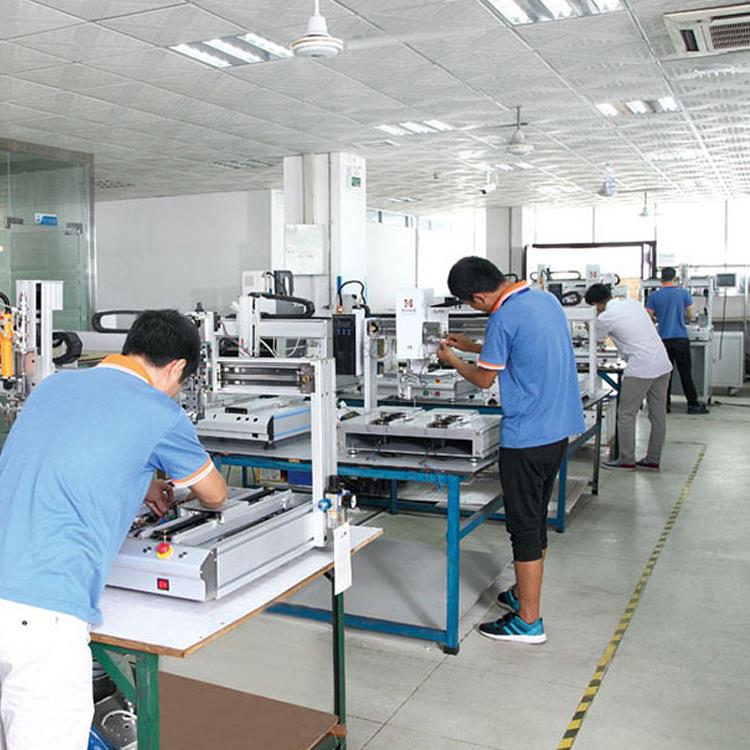

جزء من ورشة عمل لمحطة إعادة صياغة BGA، تصنيع القفل اللولبي التلقائي

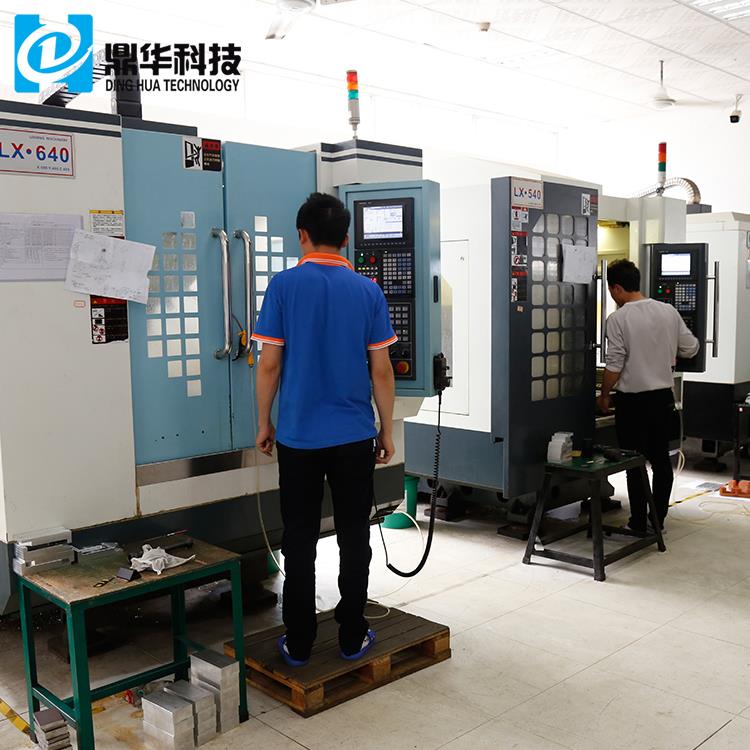

ورشة التصنيع باستخدام الحاسب الآلي لقطع الغيار لتصنيع محطة إعادة صياغة BGA

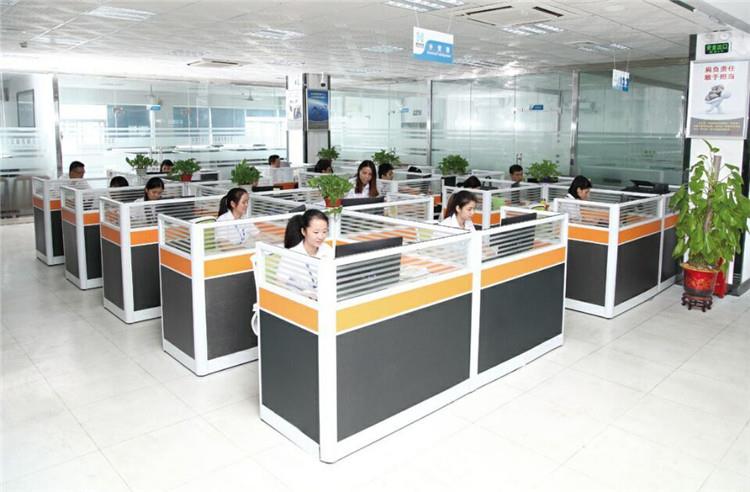

مكتبنا



خدمة التوصيل والشحن لمحطة BGA Reballing ذات الشاشات التي تعمل باللمس ذات 3 مناطق تسخين

سيتم تأكيد تفاصيل الآلة المطلوبة مع العملاء قبل التصنيع. قد تكون بعض الملحقات مطلوبة للاستخدام الشخصي (المستخدم النهائي)، وسوف نقوم بإبلاغ العملاء بها قبل التسليم.

نحن نقدم تدريبًا مجانيًا لجميع العملاء، سواء كانوا موزعين أو بائعين أو مستخدمين نهائيين أو يحتاجون إلى خدمة ما بعد البيع.

الأسئلة الشائعة لمحطة إعادة تشكيل BGA ذات الشاشات التي تعمل باللمس ذات 3 مناطق تسخين

س: كم عدد المهندسين المشاركين في البحث وتطوير محطة إعادة العمل BGA؟

A:هناك 10 مهندسين مخصصين لمحطة إعادة العمل BGA. ومع ذلك، لدينا أيضًا مهندسون آخرون يعملون على آلات مثل آلة قفل البراغي الأوتوماتيكية ومحطة اللحام الأوتوماتيكية.

س: ما هي فترة الضمان الخاصة بك؟

A:بالنسبة للمستخدمين النهائيين، فترة الضمان هي سنة واحدة. بالنسبة للموزعين، فهي سنتين. ومع ذلك، تأتي هذه السخانات الآن مع ضمان لمدة 3-سنة، بغض النظر عمن أنت.

س: ما هي خدمات التوصيل السريع التي يمكنني اختيارها؟

A:يمكنك الاختيار من بين DHL وTNT وFedEx وSF Express ومعظم خطوط التسليم المميزة.

س: ما هي الدول التي لم تبيع لها بعد؟

A:نبيع إلى جميع البلدان، بما في ذلك البلدان التي قد لا تكون على دراية بها، مثل فيجي وبروناي وموريشيوس.

المعرفة حول محطة إعادة صياغة BGA:

(تقنية التغليف BGA)

BGA (مصفوفة شبكة الكرة) هي تقنية تعبئة مصفوفة شبكية على شكل كرة، وهي تقنية تعبئة مثبتة على السطح عالية الكثافة. الدبابيس كروية ومرتبة بنمط شبكي في الجزء السفلي من العبوة، ومن هنا جاء اسم "Ball Grid Array". تُستخدم هذه التقنية بشكل شائع في شرائح التحكم باللوحة الأم، وتكون المادة عادة من السيراميك.

باستخدام الذاكرة المغلفة بـ BGA، يمكن زيادة سعة الذاكرة بمقدار مرتين إلى ثلاث مرات دون تغيير حجم الذاكرة. بالمقارنة مع TSOP (الحزمة ذات المخطط التفصيلي الرفيع والصغير)، تتمتع BGA بحجم أصغر وأداء أفضل في تبديد الحرارة وأداء كهربائي فائق. لقد أدت تقنية التعبئة والتغليف BGA إلى زيادة كبيرة في سعة التخزين لكل بوصة مربعة. توفر منتجات الذاكرة التي تستخدم تقنية BGA نفس سعة TSOP ولكنها لا تتجاوز ثلث الحجم.

بالمقارنة مع طريقة التعبئة والتغليف TSOP التقليدية، توفر طريقة التعبئة BGA تبديدًا أسرع وأكثر فعالية للحرارة.

مع تقدم التكنولوجيا في التسعينيات، زادت مستويات تكامل الرقائق، مما أدى إلى زيادة عدد منافذ الإدخال/الإخراج وزيادة استهلاك الطاقة. ونتيجة لذلك، أصبحت متطلبات تغليف الدوائر المتكاملة أكثر صرامة. ولتلبية هذه الاحتياجات، بدأ استخدام عبوات BGA في الإنتاج. يرمز BGA إلى "Ball Grid Array"، في إشارة إلى هذا النوع من تكنولوجيا التغليف.
