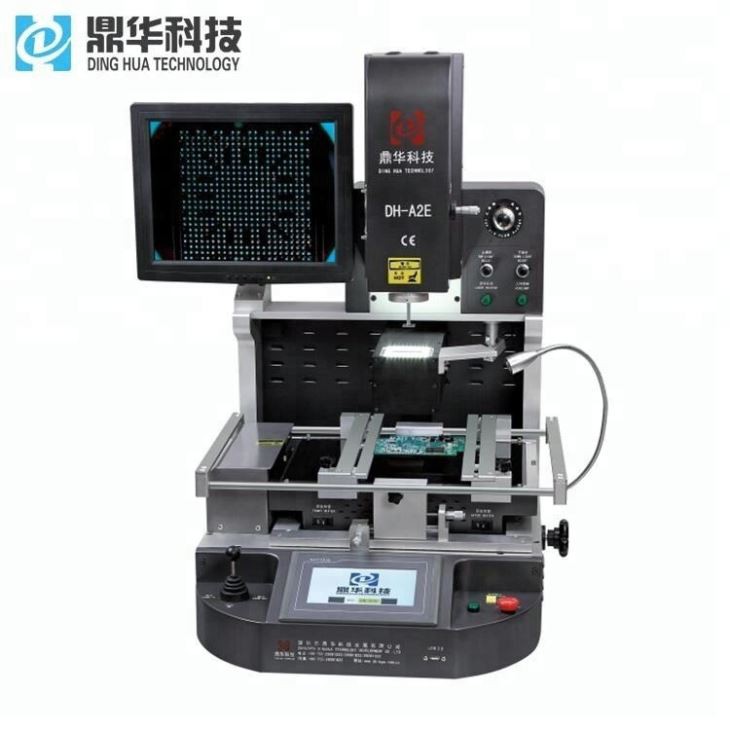

آلة لحام BGA البصرية لكاميرا CCD

1.مقدمة المنتج

محور Z آلي مع سرعة قابلة للبرمجة على مرحلتين

حامل لوحة دقيق مع قاعدة قفل مفرغة، ميكرومتر XY، دعم سفلي

يؤدي تبريد الهواء المضغوط الذي يتجاوز السخان إلى إنتاج وصلات قوية وعالية الجودة

أربعة مدخلات الحرارية

مكتبة الملفات الشخصية المحددة مسبقًا

تسلسل العمليات التي تسيطر عليها البرمجيات مع أقفال السلامة

تكوين التوصيل والتشغيل

الحد الأدنى من مشاركة المشغل

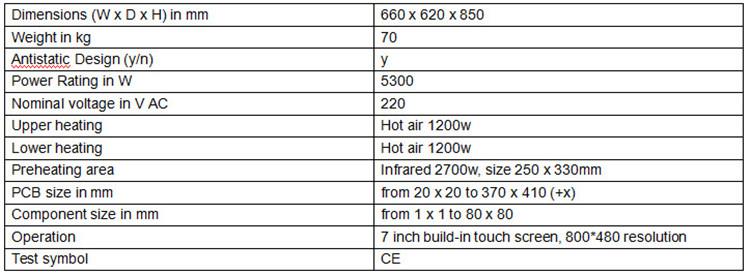

2.مواصفات المنتج

3.تطبيقات المنتج

اقلب الشريحة إلى الركيزة/ثنائي الفينيل متعدد الكلور عبر عملية توصيل اللحام

الوجه رقاقة / يموت على الركيزة عن طريق الترابط الضغط الحراري

اقلب ملحق الرقاقة/القالب باستخدام معجون غير موصل

يموت على الركيزة عن طريق أعمدة النحاس صدم

ملحق قالب إيبوكسي موصل

BGA/LGA/CCGA/QFN وما إلى ذلك. إعادة صياغة المكونات.

4.تفاصيل المنتج

5.مؤهلات المنتج

6. خدماتنا

مهلة العينة هي 5 أيام.

المهلة الزمنية للطلبات الكبيرة هي 7- 15 يوم.

نحن نقدم تدريبًا مجانيًا وضمانًا لمدة عام ودعمًا فنيًا مدى الحياة.

السعر الأكثر تنافسية، آلة جديدة تمامًا يتم شحنها من مصنع Dinghua.

لا توجد رسوم وسيطة، أنت تتعامل مع مصنع.

7.التعليمات

● كيف تضمن آلة إعادة صياغة BGA الخاصة بك المحاذاة الدقيقة لكرة اللحام على الرقائق ومفاصل اللحام

على ثنائي الفينيل متعدد الكلور؟

ج: نظام رؤية بصرية ملونة، مع حركة يدوية للمحور X، Y، مع إضاءة مقسمة بلونين، تكبير/تصغير ودقة-

وظيفة ضبط، بما في ذلك جهاز دقة اختلاف اللون. شاشة العرض تعرض بوضوح حالة المحاذاة

كرة لحام على الرقائق ومفاصل لحام على ثنائي الفينيل متعدد الكلور.

●ما هو مبدأ تسخين الهواء الساخن والأشعة تحت الحمراء لآلة إعادة صياغة BGA الخاصة بك؟

ج: هناك ثلاث سخانات مستقلة. الهواء الساخن العلوي + الهواء الساخن السفلي + منصة التسخين بالأشعة تحت الحمراء. الهواء الساخن

لديه ميزة الاحترار السريع والتبريد. من السهل جدًا التحكم في درجة الحرارة الجزء السفلي من الأشعة تحت الحمراء

لمنع تشوه ثنائي الفينيل متعدد الكلور (أسباب التشوه العامة: اختلاف كبير في درجة الحرارة بين مواقع

ثنائي الفينيل متعدد الكلور وشريحة BGA المستهدفة.) من السهل نسبيًا التحكم في هذا الوضع للآلة كما يسهل التحكم في درجة الحرارة.
