آلة إعادة صياغة SMD بصرية أوتوماتيكية بالكامل
آلة إعادة صياغة smd بصرية أوتوماتيكية بالكامل 1. معاينة سريعة: DH-A4D SMD REWORK MACHINE أكثر احترافًا لإصلاح QFN وQFP وBGA متوفر الآن في المخزون. إذا كنت تبحث عن محطة إعادة صياغة bga لإصلاح الهاتف المحمول، فتهانينا! لقد وجدت المصنع الأصلي. دينغ هوا، قد يكون...
الوصف
آلة إعادة صياغة SMD بصرية أوتوماتيكية بالكامل
1. معاينة سريعة:
تعد آلة إعادة العمل DH-A4D SMD أكثر احترافًا لإصلاح QFN وQFP وBGA وهي متوفرة الآن في المخزون.
إذا كنت تبحث عن محطة إعادة صياغة bga لإصلاح الهاتف المحمول، فتهانينا! لقد وجدت الأصلي
مصنع. قد تكون Dinghua أفضل علامة تجارية لمحطة إعادة صياغة bga حول العالم. قد تكون Dinghua أفضل علامة تجارية
من محطة إعادة صياغة بغا في جميع أنحاء العالم.
1. تخصيص
تخصيص | ||
1 | إجمالي الطاقة | 6800W |
2 | سخان علوي | 1200W |
3 | سخان سفلي | الثاني 1200 واط، الثالث سخان الأشعة تحت الحمراء 4200 واط |
4 | قوة | تيار متردد 220 فولت ±10%50 هرتز |
5 | وضعية التشغيل | وضعين: يدوي وتلقائي. |
6 | شاشة تعمل باللمس عالية الدقة، آلة ذكية للإنسان، إعداد النظام الرقمي. | |

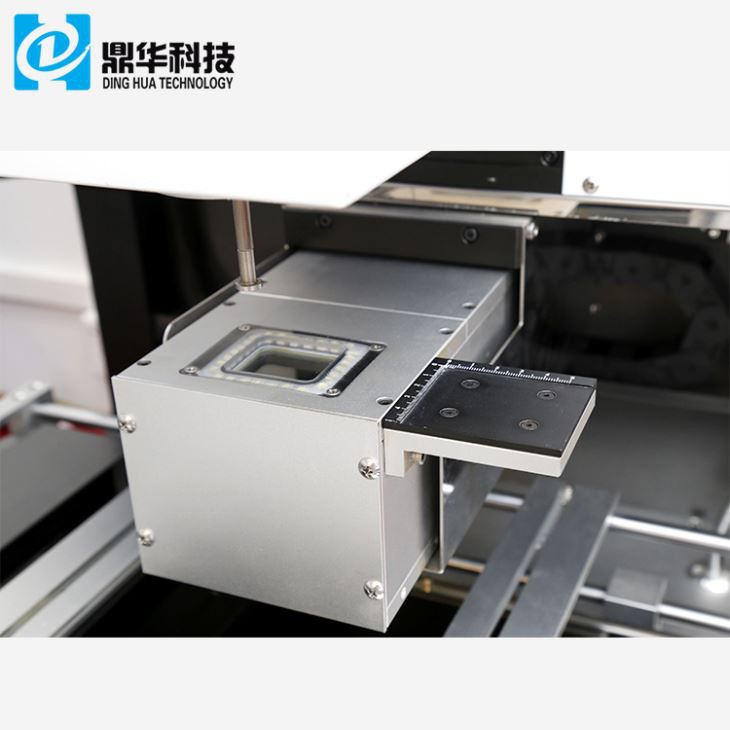

7 | عدسة الكاميرا الضوئية CCD | للأمام / للخلف، لليمين / لليسار باليد |
8 | وحدة تغذية الرقائق | تلقائي |
9 | ميزة | يمكن أن يكون مصاصة الفراغ مرنة (1 ~ 3 سم)، وتكتشف تلقائيًا مركز الرقاقة، وزنبرك مثبت على منصة العمل، ويمكن نقل الأشعة تحت الحمراء إلى الضوء أو اليمين وما إلى ذلك. |
10 | تكبير الكاميرا | 10x - 220x |
11 | ضبط منضدة العمل: | ±15 ملم للأمام/الخلف، ±15 ملم لليمين/اليسار |
12 | تحديد المواقع بغا | وضع الليزر، وضع سريع ودقيق لثنائي الفينيل متعدد الكلور وBGA |
13 | تحديد المواقع ثنائي الفينيل متعدد الكلور | تحديد المواقع الذكي، يمكن تعديل ثنائي الفينيل متعدد الكلور في اتجاه X وY مع "دعم 5 نقاط" + قوس ثنائي الفينيل متعدد الكلور على شكل حرف V + تركيبات عالمية. |
14 | التحكم في درجة الحرارة | مستشعر K، حلقة مغلقة، تحكم PLC |
15 | دقة التنسيب: | ±0.01 ملم |
16 | دقة درجة الحرارة | ±1 درجة |
17 | إضاءة | تايوان أدى ضوء العمل، أي زاوية قابلة للتعديل |
18 | تخزين ملف تعريف درجة الحرارة | 50000 مجموعة |
19 | حجم ثنائي الفينيل متعدد الكلور | الحد الأقصى 530 × 490 مم الحد الأدنى 22 × 22 مم |
20 | شريحة بغا | 2x2 - 80x80 ملم |
21 | الحد الأدنى لتباعد الشريحة | 0.15 ملم |
22 | مستشعر درجة الحرارة الخارجية | 4 قطعة |
23 | أبعاد الآلة | 780x740x890 ملم |
24 | الوزن الصافي | 97 كجم |
25 | الوزن الإجمالي | 140 كجم |
26 | البعد التعبئة | 118*86*121 ملم |
2. تطبيق المنتج ومزايا محطة إعادة صياغة DH-A4D BGA
تطبيق محطة إعادة العمل DH-A4D بغا
تُستخدم هذه الآلة لإصلاح مجموعة شرائح BGA (حزمة مصفوفة الشبكة الكروية) المكسورة الموجودة على اللوحة الأم لثنائي الفينيل متعدد الكلور.
تطبيق بغا
1. الكمبيوتر المحمول وسطح المكتب PCBA
2. وحدة التحكم بالألعاب، مثل Xbox one، وPlay Station 4
3. الهاتف المحمول PCBA
4.TV & TV فك التشفير اللوحة الأم
5.الخادم والطابعة والكاميرا وغيرها اللوحة الأم
مزايا محطة إعادة صياغة DH-A4D BGA:

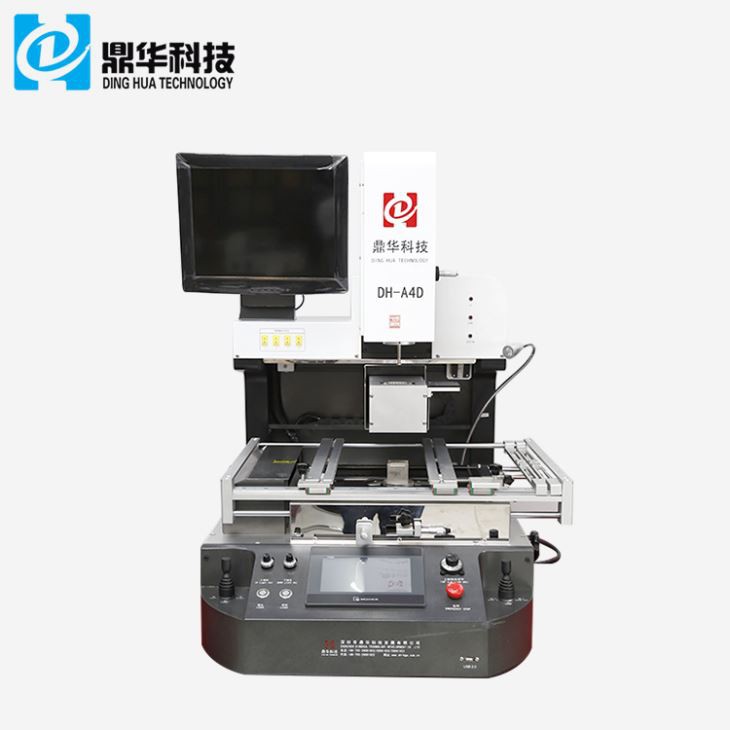

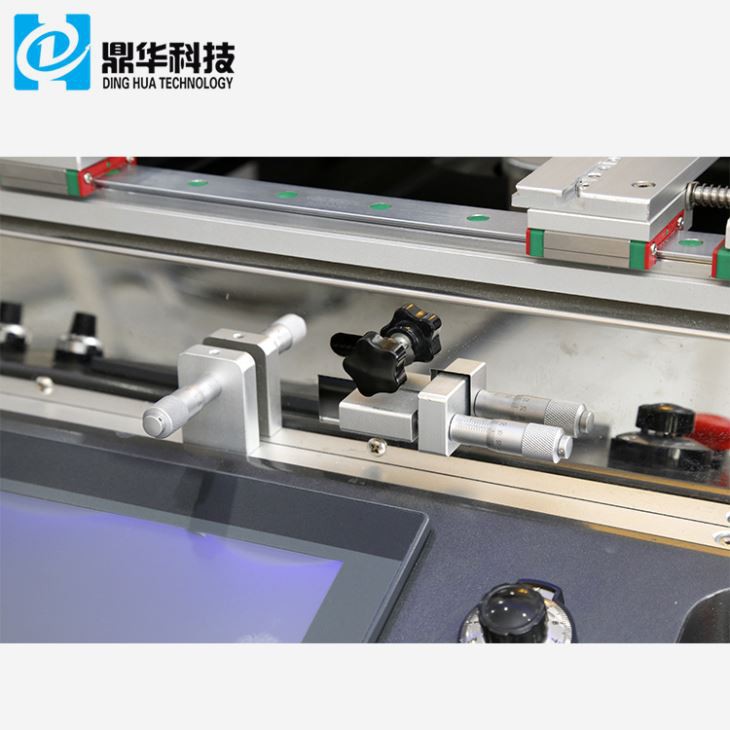

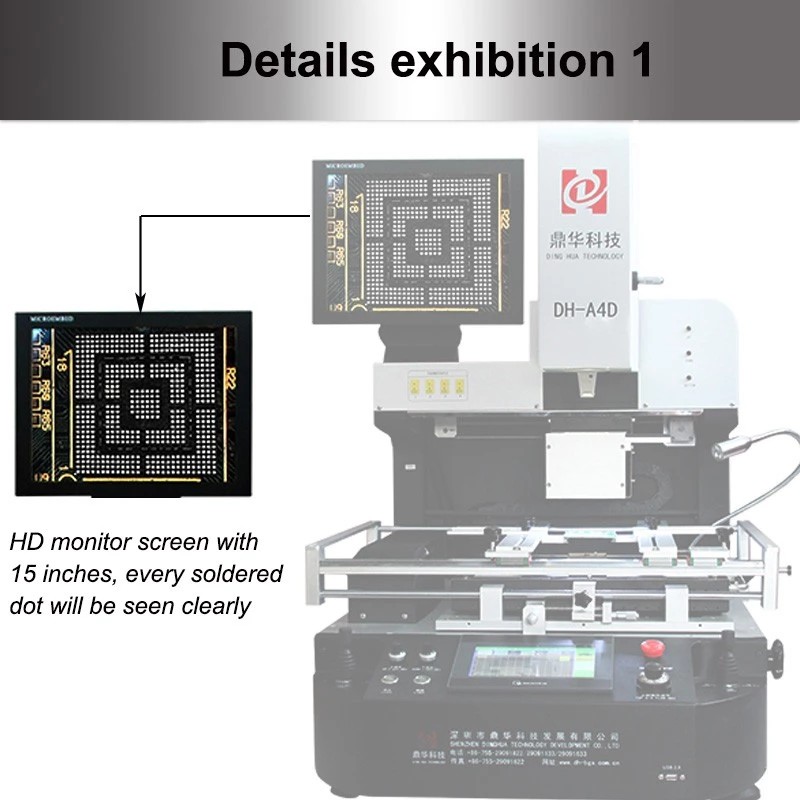

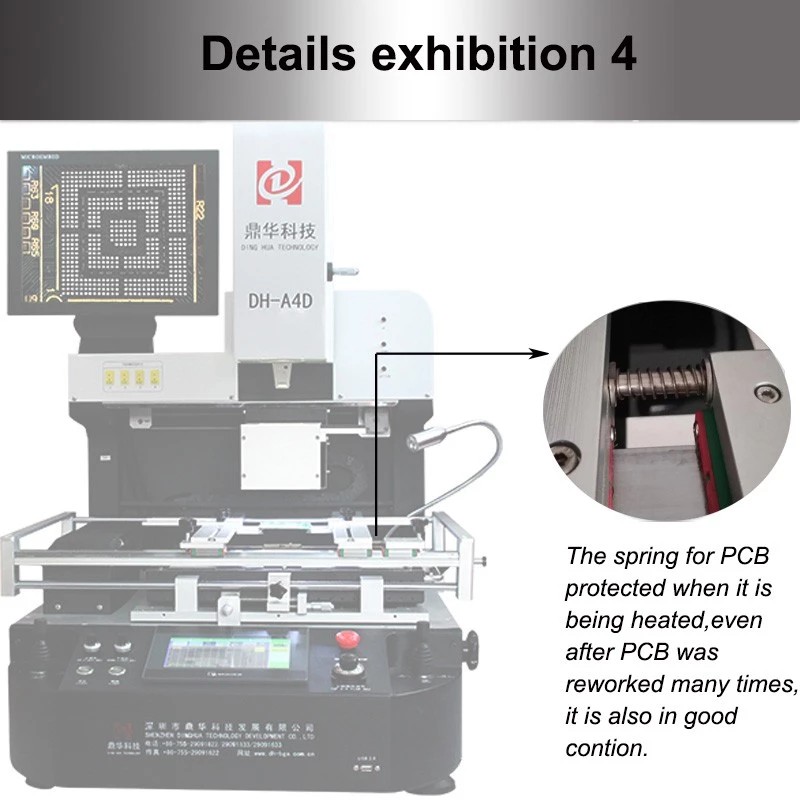

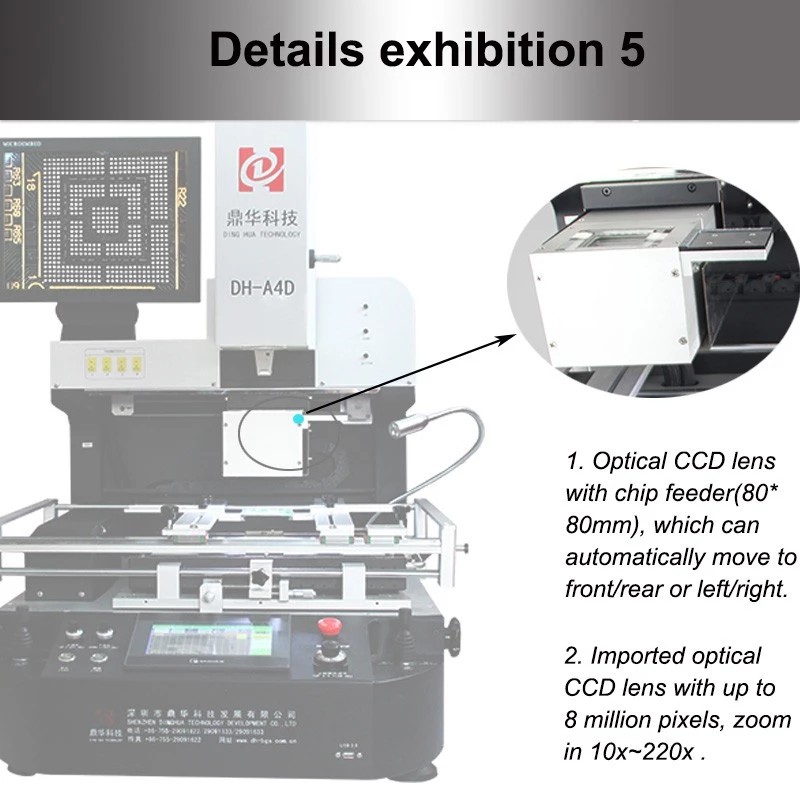

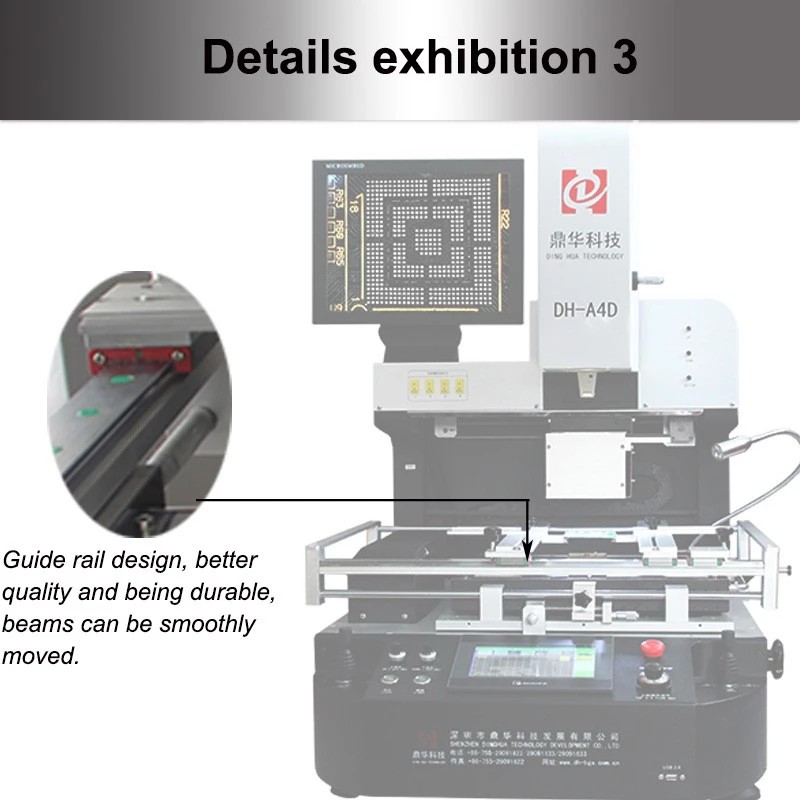

4. صور مفصلة لمحطة إعادة صياغة A4 BGA
3. ملف الشركة
معلومات عنا
4. بعض الصور لمصنعنا ومحطة إعادة صياغة BGA
مكاتب
Mخطوط تصنيع

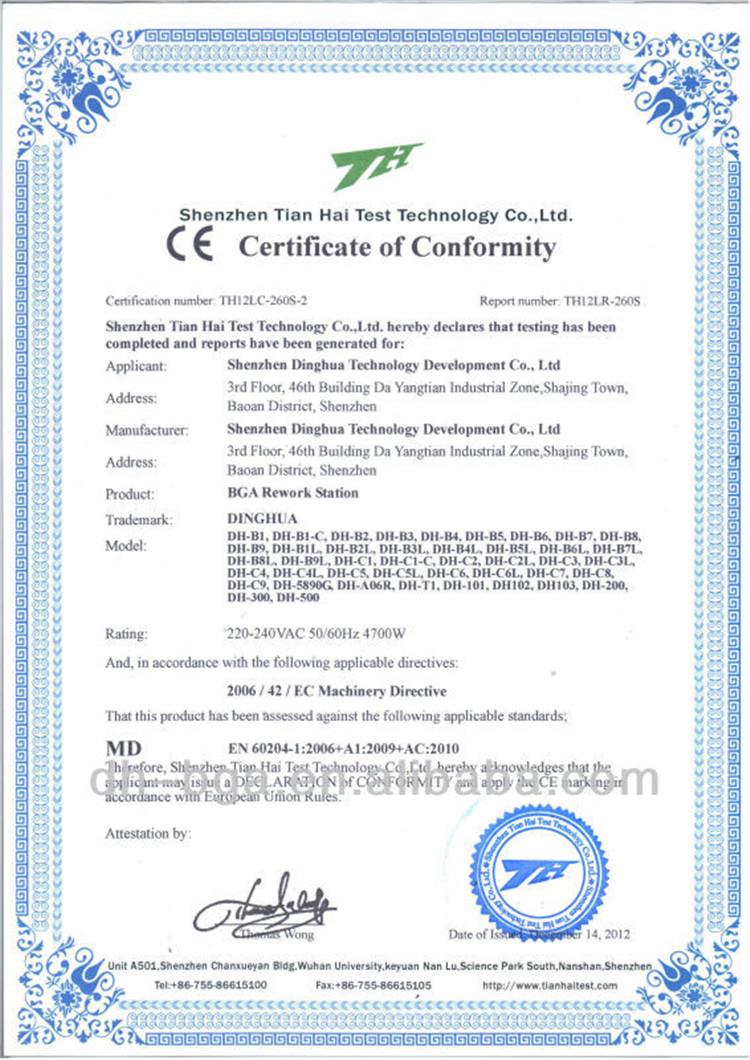

براءات الاختراع وشهادة CE على النحو التالي
5. جزء من عملائنا

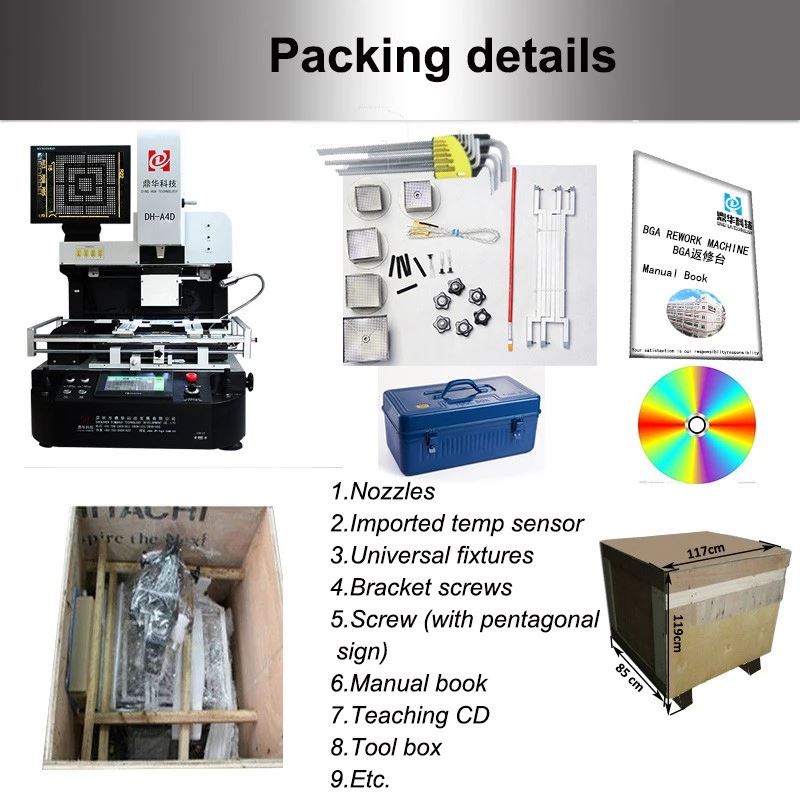

6. التعبئة والتسليم وخدمات محطة إعادة صياغة DH-A4D BGA

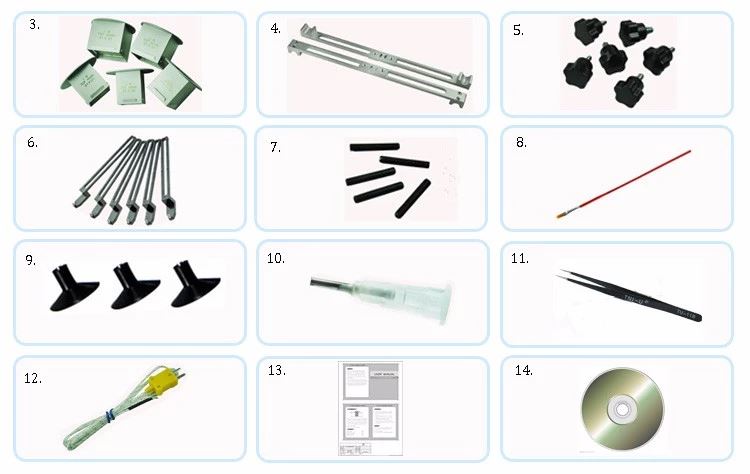

قائمة التعبئة
1. الآلة: مجموعة واحدة
2. جميعها معبأة في حالات خشبية مستقرة وقوية، ومناسبة للاستيراد والتصدير.
3. الفوهة العلوية: 3 قطع (31*31 مم، 38*38 مم، 41*41 مم)
الفوهة السفلية: قطعتان (34*34 مم، 55*55 مم)
4. الشعاع: 2 قطعة
5. مقبض البرقوق: 6 قطع
6. تركيبات أحادية: 6 قطع
7. دعم المسمار: 5 قطع
8. قلم الفرشاة: قطعة واحدة
9. كوب فراغ: 3 قطع
10. إبرة فراغ: 1 قطعة
11. الملقط: 1 قطعة
12. سلك استشعار درجة الحرارة: 1 قطعة
13. كتاب التعليمات المهنية: 1 قطعة
14. قرص تعليمي : 1 قطعة
تفاصيل التعبئة:
صندوق من الخشب الرقائقي (تم تبخيره)،
حجم التعبئة: 85*119*117 سم،
الملحقات: الفوهات، الحرارية،
المفاتيح السداسية الداخلية والتدريس
قرص مضغوط إلخ.
تفاصيل التسليم،
عن طريق DHL وTNT وFEDEX والشحن الجوي والشحن البحري والنقل البري وما إلى ذلك، ويستغرق الوصول من 3 إلى 30 يومًا
الوجهة وفقا لطرق الشحن المختلفة.
7. الخدمات
1. اختبار الاهتزاز
سيتم اختبار كل آلة بالاهتزاز مثل نقل المركبات لمدة 24 ساعة على الأقل قبل التسليم.
2. اختبار الوظيفة
بعد اختبار الاهتزاز، سيتم تشغيل الماكينة لمدة 1 إلى 3 أيام للتأكد من أن كل وظيفة مثالية.
3. جودة عالية
المكونات الحيوية المستوردة، مثل عدسة CCD الضوئية وأسلاك التسخين والمزدوجة الحرارية وما إلى ذلك.
8. مزيد من التفاصيل عن محطة إعادة صياغة BGA:
1. ما هي آلة إعادة صياغة SMD الضوئية الأوتوماتيكية بالكامل؟
آلة إعادة العمل SMD الضوئية الكاملة التلقائية هي آلة تستخدم في صناعة التصنيع الإلكترونية
إعادة صياغة الأجهزة المثبتة على السطح (SMDs). تم تصميم الجهاز لأداء مجموعة متنوعة من الوظائف،
بما في ذلك إزالة واستبدال SMDs، ووضع SMDs جديدة، والتفتيش و
تصحيح وصلات اللحام SMD.
2. ما هي فوائد استخدام آلة إعادة صياغة SMD الضوئية الأوتوماتيكية بالكامل؟
هناك العديد من الفوائد لاستخدام آلة إعادة صياغة SMD الضوئية التلقائية بالكامل. أولاً، يمكن للآلة
تقليل مقدار الوقت المستغرق لإجراء إعادة صياغة SMD بشكل كبير، مما يمكن أن يساعد في التحسين
كفاءة الإنتاج وخفض التكاليف. بالإضافة إلى ذلك، يمكن أن يساعد استخدام النظام البصري في ضمان ذلك
وضع SMDs بشكل دقيق ودقيق، مما يقلل من مخاطر الأخطاء ويؤدي إلى عمل عالي الجودة.
3. ما هي أنواع SMD التي يمكن إعادة صياغتها باستخدام آلة إعادة صياغة SMD بصرية أوتوماتيكية بالكامل؟
يمكن استخدام آلة إعادة صياغة SMD بصرية أوتوماتيكية بالكامل لإعادة صياغة مجموعة متنوعة من SMDs المختلفة،
بغا، فغا، QFN، IQC وPLCC الخ.
4. كيف تعمل آلة إعادة صياغة SMD الضوئية الأوتوماتيكية بالكامل؟
تعمل آلة إعادة صياغة SMD الضوئية الأوتوماتيكية بالكامل باستخدام مزيج من التسخين، والشفط الفراغي،
وتقنيات التصوير البصري. تقوم الآلة بتطبيق الحرارة على PCB وSMD، مما يؤدي إلى إذابة اللحام
وجعل من الممكن إزالة SMD باستخدام فوهة فراغ. بمجرد إزالة SMD القديم،
تستخدم الآلة نظامها البصري لتحديد موضع واتجاه SMD الجديد، وبعد ذلك
يضعه على ثنائي الفينيل متعدد الكلور. تقوم الآلة بعد ذلك بتطبيق الحرارة على SMD الجديد، مما يؤدي إلى إذابة اللحام وإكماله
عملية إعادة العمل.
5. هل آلات إعادة صياغة SMD الضوئية الأوتوماتيكية بالكامل سهلة الاستخدام؟
تعد آلات إعادة العمل الضوئية SMD الأوتوماتيكية بالكامل سهلة الاستخدام بشكل عام، وتتميز العديد من الطرز بأنها بديهية
واجهات المستخدم وتعليمات واضحة. ومع ذلك، من المهم أن يتلقى المشغلون التدريب المناسب
واتباع إرشادات السلامة عند استخدام هذه الآلات للتأكد من استخدامها بشكل صحيح وآمن.
بشكل عام، توفر آلات إعادة العمل الضوئية SMD ذات السيارات الكاملة مجموعة من الفوائد للتصنيع الإلكتروني
الشركات، بما في ذلك تحسين الكفاءة والدقة والجودة. مع الاستخدام السليم والصيانة، هذه
يمكن أن تكون الآلات رصيدًا قيمًا لأي منشأة تصنيع.
