أدوات لحام BGA لتحديد المواقع بالليزر
1. فوهات الهواء الساخن 2.k التحكم في حلقة إغلاق المستشعر 3. دعم ثنائي الفينيل متعدد الكلور الأخدود 4. نظام محاذاة بصرية عالية الدقة
الوصف

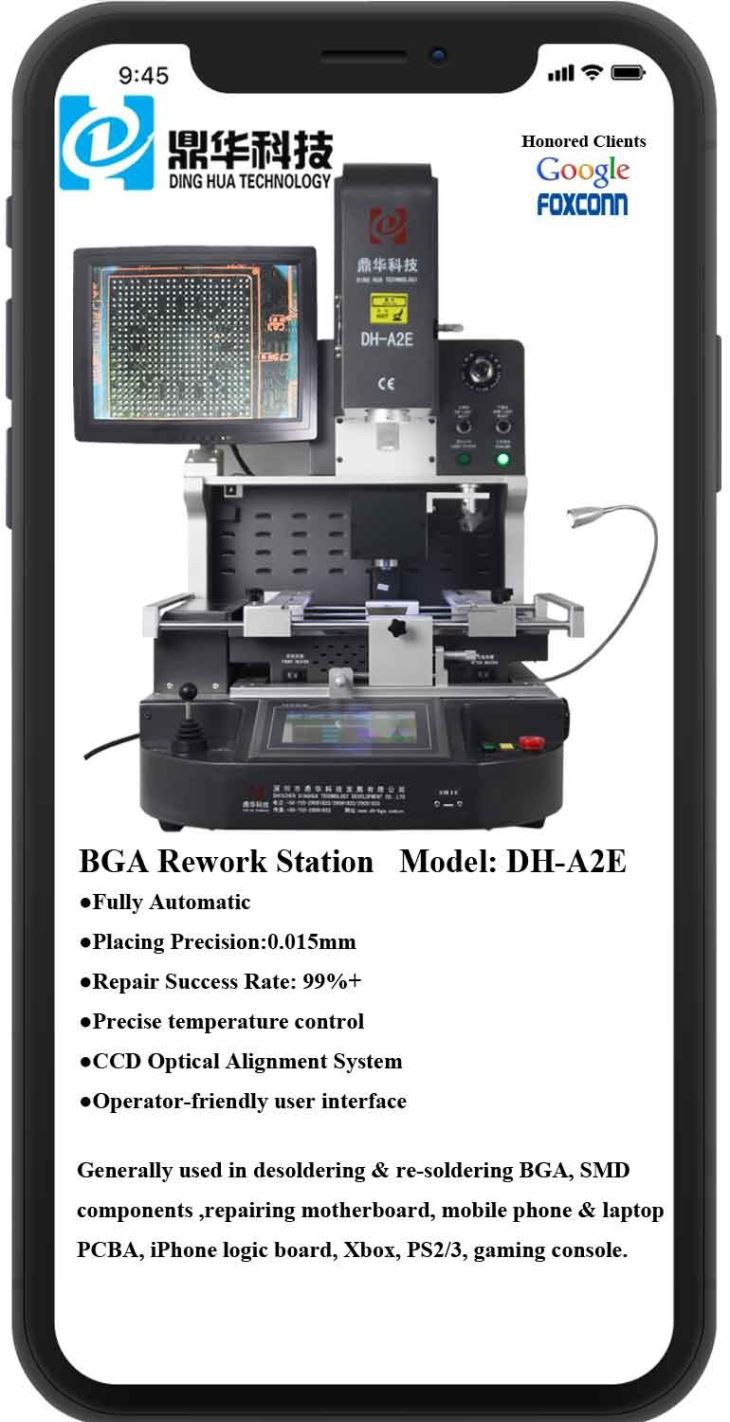

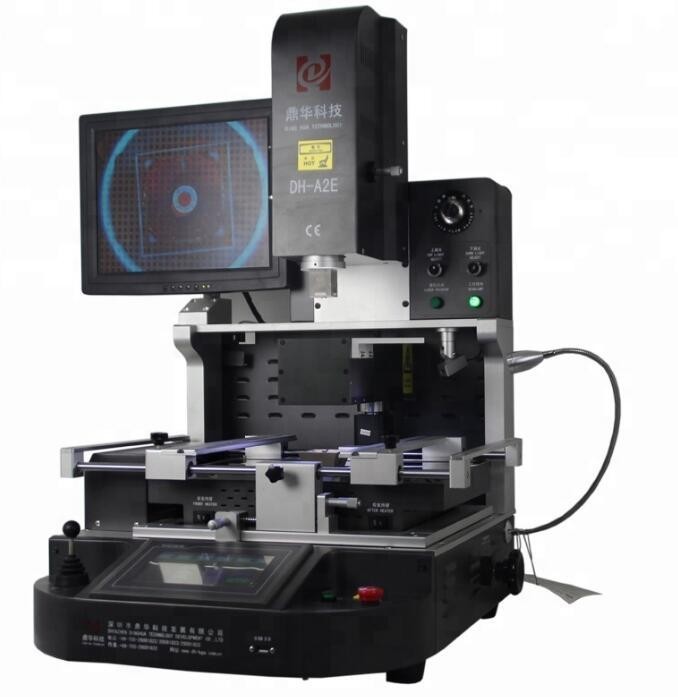

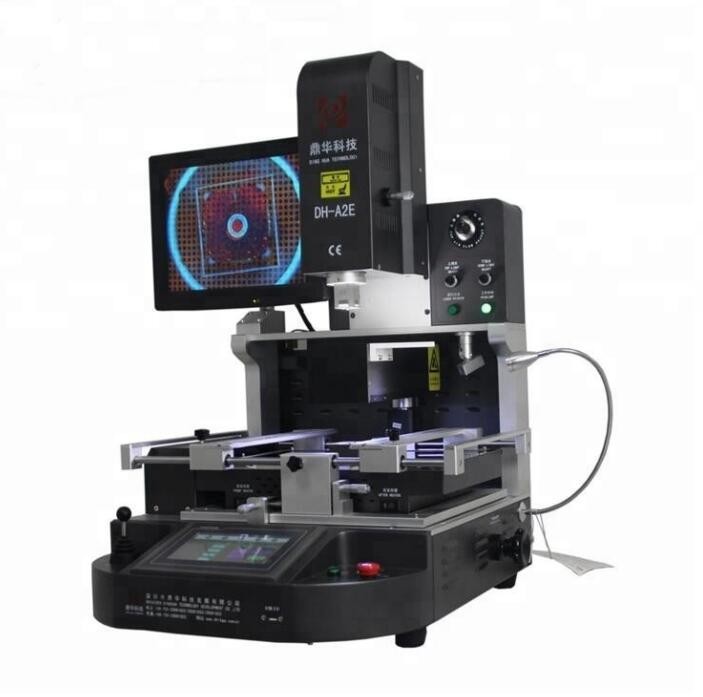

أدوات لحام BGA لتحديد المواقع بالليزر DH-A2E
عرض العمل:
تعد أدوات لحام BGA لتحديد المواقع بالليزر ضرورية في صناعة الإلكترونيات لوضع مكونات BGA على مركبات ثنائي الفينيل متعدد الكلور بشكل دقيق ومواءمتها ولحامها. إنهم يستخدمون تقنية الليزر لضمان تحديد المواقع بدقة ويتم دمجهم مع محطات إعادة العمل للتحكم في التسخين واللحام. تشمل الميزات الرئيسية أنظمة محاذاة الليزر، وأجهزة استشعار عدم الاتصال، والتحكم في درجة الحرارة ذات الحلقة المغلقة، والتي تعمل معًا على تعزيز الدقة والكفاءة. تعتبر هذه الأدوات مثالية لإصلاح الإلكترونيات عالية الدقة، والنماذج الأولية، والتصنيع على نطاق صغير، مما يوفر تنوعًا وموثوقية في التعامل مع مكونات BGA المختلفة في الأجهزة الإلكترونية المتقدمة.

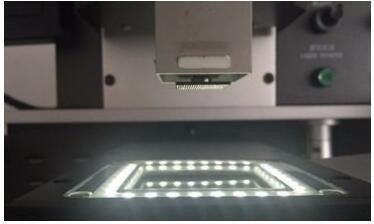

إزالة لحام كرة BGA والقصدير
تحديد:
| 1 | إجمالي الطاقة | 5200w |
| 2 | 3 سخانات مستقلة | الهواء الساخن العلوي 1200 واط، الهواء الساخن السفلي 1200 واط، التسخين السفلي بالأشعة تحت الحمراء 2700 واط |
| 3 | الجهد االكهربى | تيار متردد 220 فولت ±10% 50/60 هرتز |
| 4 | قطع كهربائية | شاشة لمس 7 بوصة + وحدة تحكم ذكية بدرجة الحرارة عالية الدقة + محرك متدرج + PLC + شاشة LCD + نظام CCD بصري عالي الدقة + تحديد المواقع بالليزر |
| 5 | التحكم في درجة الحرارة | حلقة مغلقة بمستشعر K + تعويض درجة الحرارة التلقائي PID + وحدة درجة الحرارة، دقة درجة الحرارة في حدود ±2 درجة. |
| 6 | تحديد المواقع ثنائي الفينيل متعدد الكلور | أخدود على شكل حرف V + تركيبات عالمية + رف ثنائي الفينيل متعدد الكلور متحرك |
| 7 | حجم ثنائي الفينيل متعدد الكلور القابل للتطبيق | الحد الأقصى 370 × 410 مم الحد الأدنى 22 × 22 مم |
| 8 | حجم BGA القابل للتطبيق | 2 × 2 مم ~ 80 × 80 مم |
| 9 | أبعاد | 600 × 700 × 850 ملم (الطول * العرض * الارتفاع) |
| 10 | الوزن الصافي | 70 كجم |
التطبيقات:
مميزة:

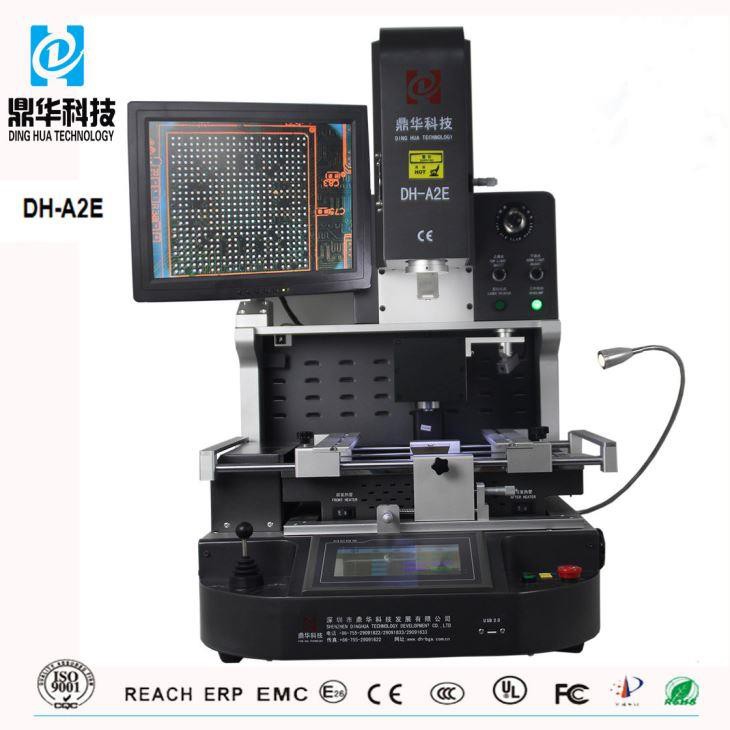

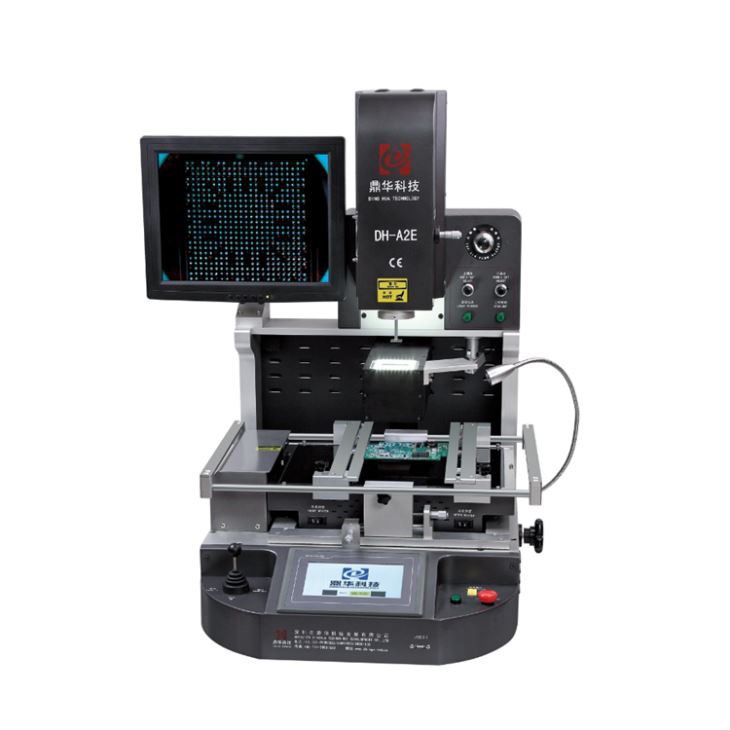

أدوات لحام BGA لتحديد المواقع بالليزر DH-A2E
الDH-A2Eهو نظام إعادة صياغة BGA الأكثر تقدمًا والمتوفر في السوق اليوم. يمكنه بسهولة تثبيت وإزالة BGA وQFN وμBGA/CSP وFlip Chip وغيرها من SMDs. يتميز بسخان علوي للهواء الساخن بقوة 1200 واط وسخان سفلي بالأشعة تحت الحمراء بقدرة 2700 واط، مما يوفر عليك آلاف التكاليف الإضافية. يستخدم نظام تسخين فريد من نوعه بالأشعة تحت الحمراء للتحكم في الحرارة وتطبيقها بدقة، وحماية المكونات المجاورة. باستخدام مستشعر حراري بالأشعة تحت الحمراء عالي الجودة، تم تطويره خصيصًا، يتم التحكم في درجة حرارة العملية بالكامل في حلقة مغلقة، باستخدام طرق قياس عدم الاتصال.
قائمة التعبئة:
المواد: علبة خشبية قوية + قضبان خشبية + قطن لؤلؤي مقاوم للفيلم
1 قطعة قلم فرشاة
1 قطعة دليل التعليمات
1 قطعة فيديو سي دي
3 قطعة فوهات علوية
2 قطعة فوهات سفلية
6 قطعة تركيبات عالمية
6 قطعة مسامير مثبتة
4 قطع دعم المسمار
حجم المصاصة: بأقطار 2،4،8،10،11 ملم
مفتاح ربط سداسي داخلي: M2/3/4
البعد: 81*76*85 سنتيمتر
الوزن الإجمالي: 115 كجم
