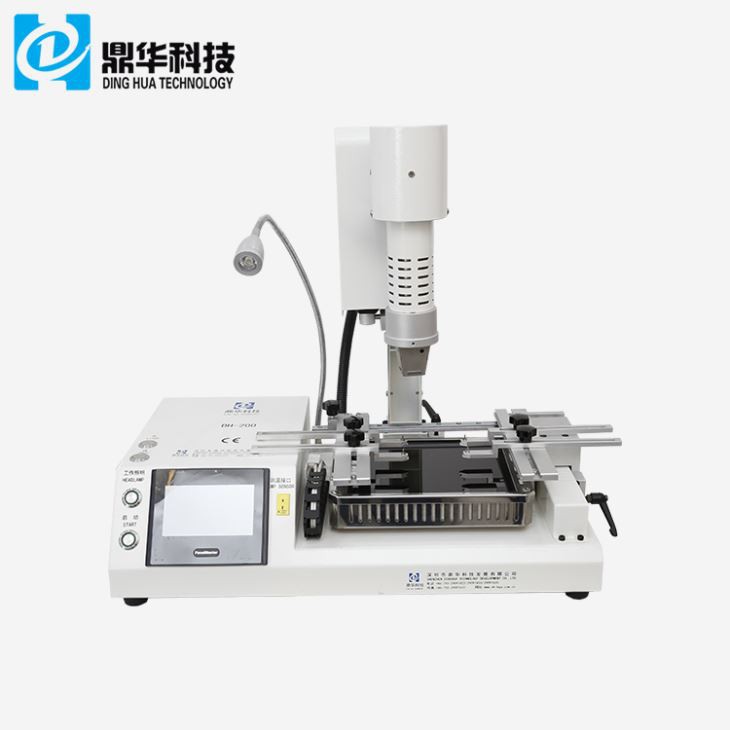

2 مناطق تسخين تعمل باللمس آلة لحام BGA

                                   2 مناطق تسخين تعمل باللمس آلة لحام BGA



1. مقدمة المنتج

﹡ يستخدم على نطاق واسع في إصلاح مستوى الرقاقة في الهاتف المحمول، وأجهزة الكمبيوتر، وأجهزة الكمبيوتر المحمولة، وأجهزة التلفزيون، وXbox one، وPS4، ولوحات التحكم، وما إلى ذلك.

﹡ HD شاشة تعمل باللمس واجهة سهلة الاستخدام، عملية سهلة

﹡ منطقة التسخين بالأشعة تحت الحمراء مغطاة بلوحة سيراميك زجاجية مقاومة لدرجة الحرارة العالية

﹡ محرك متدرج للسخان العلوي، يتم التحكم فيه عن طريق الزر

﹡ يمكن ضبط 8 شرائح ارتفاع درجة الحرارة/الوقت الثابت/منحدر ارتفاع درجة الحرارة



2. مواصفات المنتج



1	إجمالي الطاقة	2300W
2	3 سخانات مستقلة	الهواء الساخن العلوي 450 واط، التسخين السفلي بالأشعة تحت الحمراء 1800 واط
3	الجهد االكهربى	تيار متردد 220 فولت ±10% 50/60 هرتز
4	قطع كهربائية	لوحة تحكم تعمل باللمس + تحكم ذكي بدرجة الحرارة عالية الدقة وحدة + سائق السائر
5	التحكم في درجة الحرارة	مستشعر K-حلقة مغلقة + تعويض درجة الحرارة التلقائي PID + وحدة درجة الحرارة، دقة درجة الحرارة في حدود ±2 درجة.
6	تحديد المواقع ثنائي الفينيل متعدد الكلور	دعامة على شكل حرف V + تركيبات عالمية
7	حجم ثنائي الفينيل متعدد الكلور القابل للتطبيق	الحد الأقصى 350 × 280 مم الحد الأدنى 22 × 22 مم
8	حجم BGA القابل للتطبيق	2 × 2 مم ~ 80 × 80 مم
9	أبعاد	500x550x650 ملم (الطول*العرض*الارتفاع)
10	الوزن الصافي	16 كجم

3. قوة المنتج والتطبيقات

مزايا DH-200:

(1) التحكم في درجة الحرارة بدقة عالية، لن يؤدي إلى لحام فارغ أو لحام متصل.

(2) معدل نجاح إصلاح عالي للغاية، وذلك بسبب التحكم في درجة الحرارة عالي الدقة ونظام المحاذاة البصرية الدقيق.

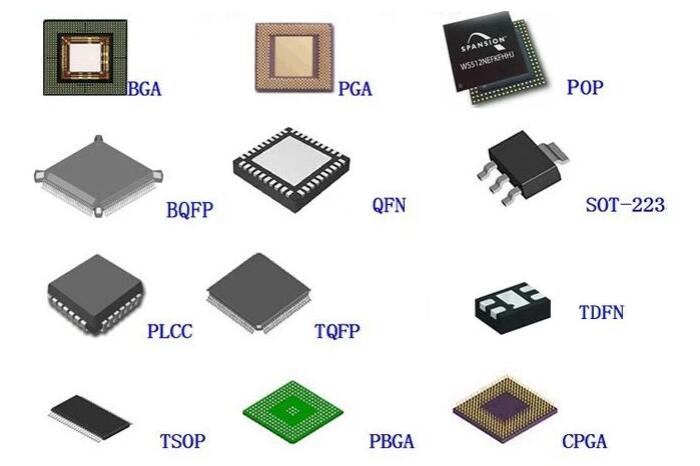

نطاق واسع من التطبيقات: يمكنه إعادة صياغة BGA، وPGA، وPOP، وBQFP، وQFN، وSOT- 223، وPLCC، وTQFP، وTDFN، وTSOP، وPBGA،

رقاقة CPGA، LED في اللوحات الأم للمنتجات الإلكترونية. نسبة نجاح الإصلاح 99%.



4.  تفاصيل المنتج

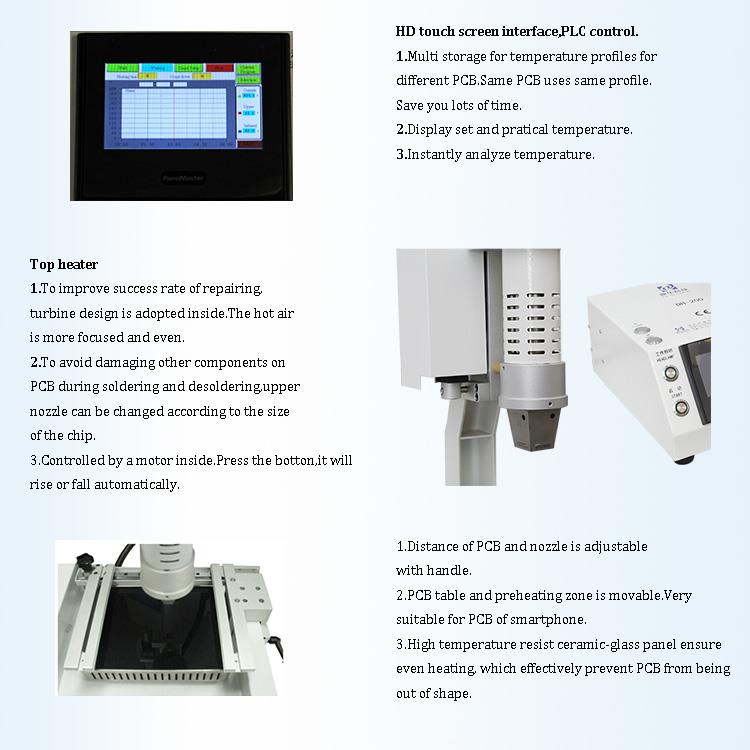

شاشة لمس عالية الدقة، تحكم ذكي بالكمبيوتر

• تصميم سخان علوي
• 2 سخانات مستقلة
• التسخين المسبق لأنبوب الأشعة تحت الحمراء، مغطى بلوحة سيراميك زجاجية مقاومة لدرجة الحرارة العالية، يسخن بشكل متساوٍ
• أدى ضوء العمل
• طرق متعددة لتحديد المواقع PCBA

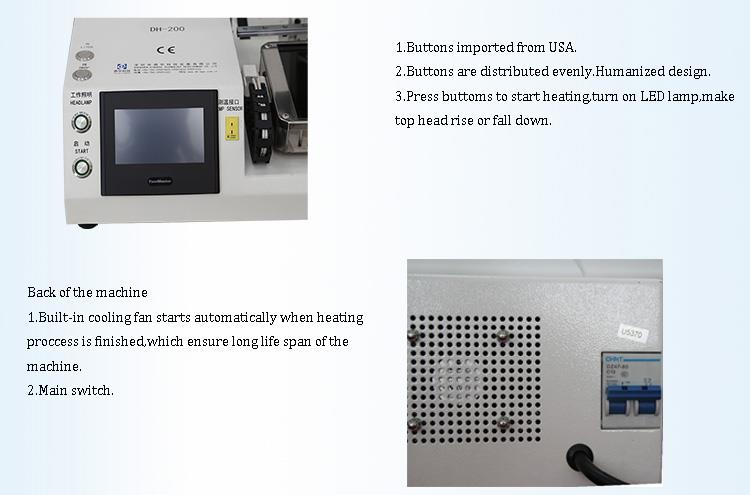

• زر عالي الجودة
• مروحة تبريد قوية





5.مؤهلات المنتج





6.خدماتنا

جميع محطات إعادة صياغة BGA الخاصة بنا معبأة بأمان للنقل.





خدماتنا

1. سيتم الرد على استفسارك خلال 24 ساعة؛
2. تقديم قطع الغيار والخدمة مجانًا خلال سنة واحدة من الضمان، ولكن يجب أن تكون جميع التكاليف النسبية الأخرى على حساب المشتري؛
3. قم بإعطاء خصم كبير للوكلاء لضمان ربح الوكلاء.



ضمان محطة إعادة العمل Dinghua BGA:

1. احصل على أحدث وأحدث وأفضل السلع ذات الجودة الممكنة.

2. تقديم أسعار أكثر تنافسية.



7. الأسئلة الشائعة

* شروط الدفع؟

T/T: 50% إيداع، الرصيد قبل الشحن

ويسترن يونيون

باي بال

علي اكسبرس

الضمان

* التدريب والضمان؟

تدريب مجاني مدى الحياة على التشغيل والصيانة.

الضمان: ضمان لمدة سنة واحدة. السنة الأولى مجانية، ولا يتم تحصيل تكلفة قطع الغيار إلا بعد السنة الأولى.

سيتم الرد على الاستفسار خلال 24 ساعة، 7 أيام/أسبوع.

التدريب والضمان يمكن أن يكون من المكتب المحلي في الخارج أو مكتب Shenzhen Dinghua مباشرة.



8. المزيد لتعرفه:

احتياطات السلامة لمحطة إعادة العمل

1. لا تستخدم المراوح أو الأجهزة الأخرى مباشرة على شعر محطة الإصلاح عندما تعمل، وإلا فسيؤدي ذلك إلى سطح لوحة التسخين التفاضلي السلبي.
2. عند التشغيل، لا يمكن لمنطقة التسخين ذات درجة الحرارة العالية أن تكون على اتصال مباشر بالجسم، فقد تسبب حريقًا أو انفجارًا، ويجب وضع PCB على أرفف دعم PCB.
3. لا تهز محطة إعادة العمل، وتحرك بلطف
4. لا تلمس منطقة الحمى المرتفعة، وإلا فإنها سوف تحترق
5. عند تشغيله، لا تستخدم الرذاذ القابل للاشتعال أو السائل أو الغاز القابل للاشتعال بالقرب من محطة الإصلاح.
6. لا تحاول تعديل محطة إعادة العمل، وإلا فسيتسبب ذلك في نشوب حريق أو صدمة كهربائية.
7. يحتوي الصندوق الكهربائي على مكونات ذات جهد عالي، لا تحاول تفكيكه
8. إذا سقطت الأجسام المعدنية أو السوائل في محطة الإصلاح أثناء عملها، فافصل الطاقة على الفور، وافصل سلك الطاقة حتى يبرد الجهاز، ثم قم بإزالة القمامة والأوساخ تمامًا؛ إذا تركت الأوساخ، هناك رائحة عند إعادة التشغيل.
9. في حالة ارتفاع درجة الحرارة أو التدخين بشكل غير طبيعي، قم بفصل الطاقة على الفور وإبلاغ الخدمة الفنية لإصلاحها. يحتاج إلى فصل الأسلاك بين الصناديق الكهربائية وأجزاء الآلة، ويجب أن يمسك القابس، وإلا فإنه يؤدي إلى ضعف الاتصال، ولا يعمل.
10. يرجى ملاحظة عدم قيام محطة الإصلاح بالضغط أو الدهس على المعدات الكهربائية الأخرى أو خطوط الكهرباء أو كابل الاتصال، وقد يتسبب ذلك في حدوث خلل في الجهاز أو التسبب في نشوب حريق أو صدمة كهربائية.
11. قبل استخدام محطة إعادة العمل، يجب عليك قراءة هذا الدليل بعناية



تركيب محطة إعادة صياغة BGA

من أجل ضمان العمر الإنتاجي لمحطة إعادة صياغة بغا، يجب تركيب محطة إصلاح

تلبية المتطلبات التالية:

1. الابتعاد عن المواد القابلة للاشتعال والانفجار
2. لا ترش الماء أو السوائل الأخرى
3. مكان بارد وجيد التهوية
4. مناطق مستقرة ومسطحة وأقل عرضة للاهتزاز
5. ضع كمية أقل من الغبار
6. يمنع وضع الأشياء الثقيلة أعلى صندوق التحكم
7. دون تأثير مكيفات الهواء والسخانات والمراوح
8. محجوز لمسافة 30 سم للتحرك والتدوير حول الجزء العلوي للجزء الخلفي من محطة إعادة العمل.
