مجموعات أدوات إزالة المحاذاة البصرية BGA

1. واجهة شاشة تعمل باللمس عالية الدقة 2. سخان علوي وفوهة 2 في 1 تصميم 3. ك مستشعر للتحكم في الحلقة المغلقة 4. نظام تلميح الصوت

إرسال التحقيق

الوصف

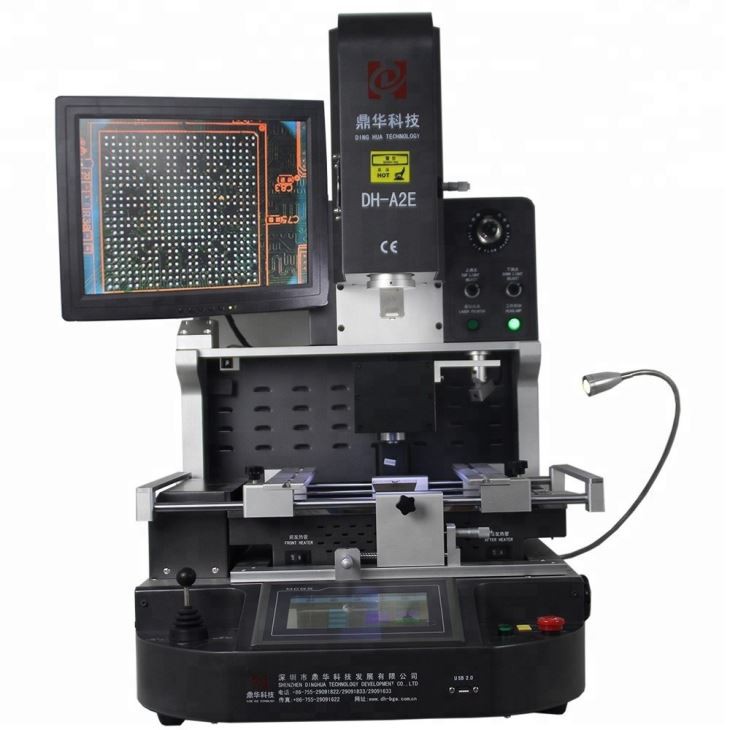

مجموعة أدوات إزالة BGA للمحاذاة البصرية DH-A2E

عرض العمل:

مجموعة أدوات إزالة BGA للمحاذاة البصرية هي مجموعة متخصصة من الأدوات المستخدمة في صناعة الإلكترونيات من أجل الإزالة الدقيقة وإعادة تثبيت مكونات مصفوفة شبكة الكرة (BGA) على لوحات الدوائر المطبوعة (PCBs). تعتبر هذه الأدوات مهمة بشكل خاص لضمان محاذاة مكونات BGA، التي تحتوي على كرات لحام على جانبها السفلي، بدقة مع الوسادات المقابلة على لوحة PCB أثناء الإزالة وإعادة التركيب.

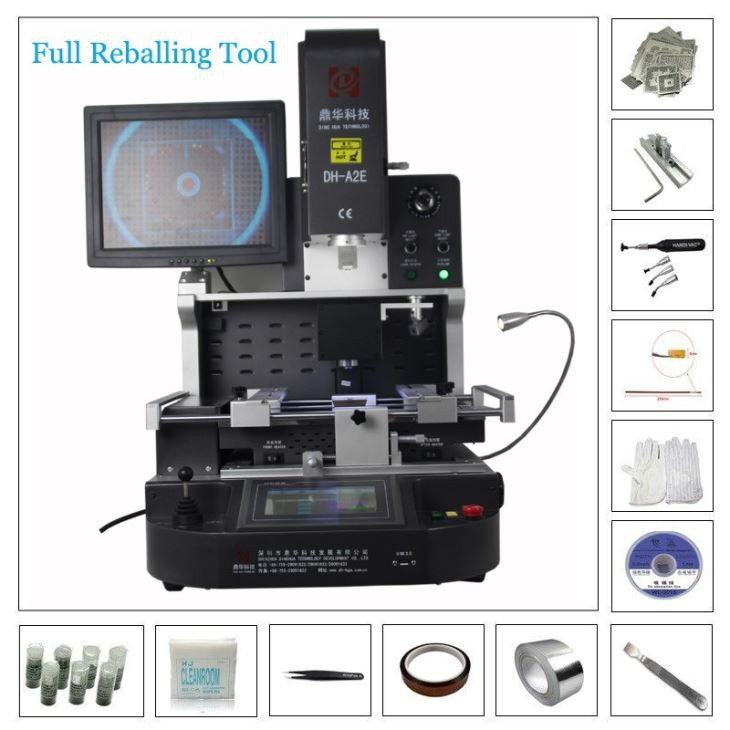

إزالة لحام كرة BGA والقصدير

Optical Alignment BGA Removal Tool Kits

تحديد:

1	إجمالي الطاقة	5200w
2	3 سخانات مستقلة	الهواء الساخن العلوي 1200 واط، الهواء الساخن السفلي 1200 واط، التسخين السفلي بالأشعة تحت الحمراء 2700 واط
3	الجهد االكهربى	تيار متردد 220 فولت ±10% 50/60 هرتز
4	قطع كهربائية	شاشة لمس 7 بوصة + وحدة تحكم ذكية بدرجة الحرارة عالية الدقة + محرك متدرج + PLC + شاشة LCD + نظام CCD بصري عالي الدقة + تحديد المواقع بالليزر
5	التحكم في درجة الحرارة	حلقة مغلقة بمستشعر K + تعويض درجة الحرارة التلقائي PID + وحدة درجة الحرارة، دقة درجة الحرارة في حدود ±2 درجة.
6	تحديد المواقع ثنائي الفينيل متعدد الكلور	أخدود على شكل حرف V + تركيبات عالمية + رف ثنائي الفينيل متعدد الكلور متحرك
7	حجم ثنائي الفينيل متعدد الكلور القابل للتطبيق	الحد الأقصى 370 × 410 مم الحد الأدنى 22 × 22 مم
8	حجم BGA القابل للتطبيق	2 × 2 مم ~ 80 × 80 مم
9	أبعاد	600 × 700 × 850 ملم (الطول * العرض * الارتفاع)
10	الوزن الصافي	70 كجم

التطبيقات:

Optical Alignment BGA Removal Tool Kits

مميزة:

A2E 内部发热系统

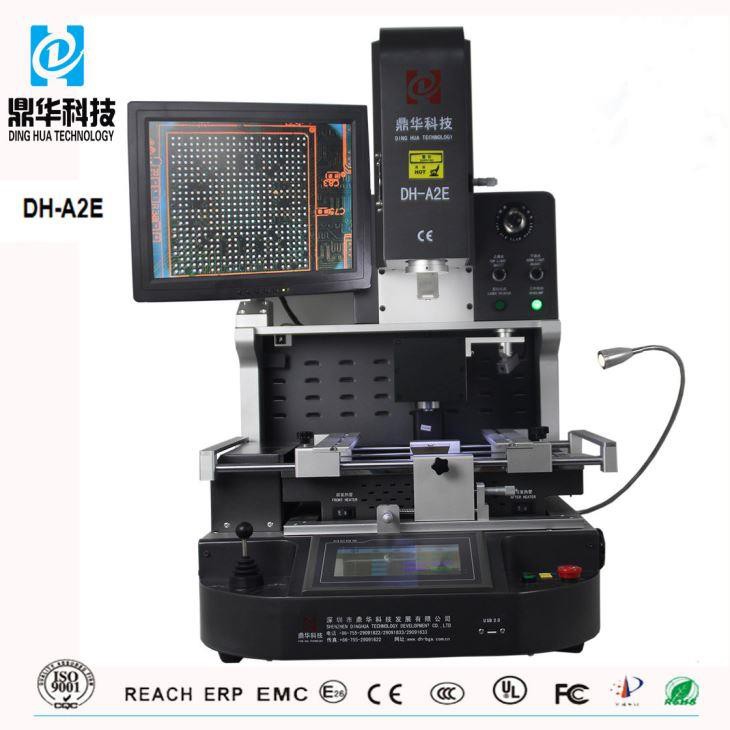

مجموعة أدوات إزالة BGA للمحاذاة البصرية DH-A2E

الDH-A2Eهي محطة إعادة عمل BGA بالأشعة تحت الحمراء يمكن استخدامها على نطاق واسع في الإصلاح الإلكتروني، مثل الهواتف المحمولة وأجهزة الكمبيوتر المكتبية والمفاتيح وأجهزة PS3 وWii وXbox 360 وغيرها من مجالات إعادة صياغة SMD. يستخدم تقنية الأشعة تحت الحمراء المتقدمة لتوفير توزيع متساوي للحرارة وحماية عينيك. تستخدم المحطة عناصر تسخين بالأشعة تحت الحمراء بقدرة إجمالية تبلغ 2700 واط.
