محطة إعادة صياغة SMD مع الكاميرا
1. نظام المحاذاة البصرية
2. مؤشر توسيط الليزر
3. التسخين بالأشعة تحت الحمراء
4. تسخينان للهواء الساخن
الوصف

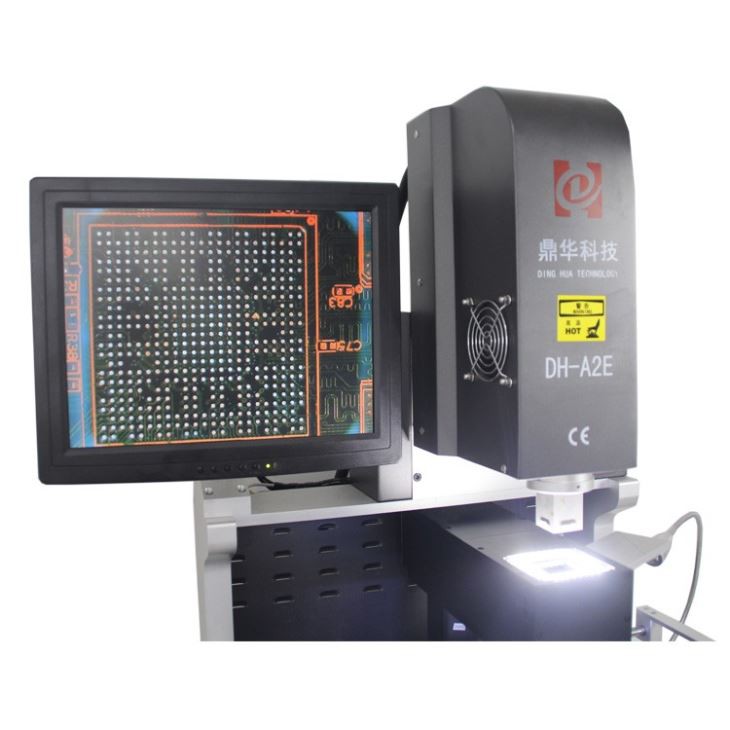

محطة إعادة صياغة SMD مع كاميرا DH-A2E
تعد محطة إعادة العمل SMD المزودة بالكاميرا (محطة إعادة عمل الجهاز المثبت على السطح) أداة متخصصة
يستخدم في إصلاح وتصنيع الإلكترونيات لإزالة واستبدال المكونات الموجودة على لوحات الدوائر المطبوعة (PCBs).
إنها قطعة من المعدات التي تقوم بتسخين المكونات لاستبدالها باستخدام الهواء الساخن، مع وجود جهاز مدمج أيضًا
الكاميرا للسماح برؤية أفضل.
مستوى رقاقة إزالة اللحام
تحديد:
| 1 | إجمالي الطاقة | 5200w |
| 2 | 3 سخانات مستقلة | الهواء الساخن العلوي 1200 واط، الهواء الساخن السفلي 1200 واط، التسخين السفلي بالأشعة تحت الحمراء 2700 واط |
| 3 | الجهد االكهربى | تيار متردد 220 فولت ±10% 50/60 هرتز |
| 4 | قطع كهربائية | شاشة لمس 7 بوصة + وحدة تحكم ذكية بدرجة الحرارة عالية الدقة + محرك متدرج + PLC + شاشة LCD + نظام CCD بصري عالي الدقة + تحديد المواقع بالليزر |
| 5 | التحكم في درجة الحرارة | حلقة مغلقة بمستشعر K + تعويض درجة الحرارة التلقائي PID + وحدة درجة الحرارة، دقة درجة الحرارة في حدود ±2 درجة. |
| 6 | تحديد المواقع ثنائي الفينيل متعدد الكلور | أخدود على شكل حرف V + تركيبات عالمية + رف ثنائي الفينيل متعدد الكلور متحرك |
| 7 | حجم ثنائي الفينيل متعدد الكلور القابل للتطبيق | الحد الأقصى 370 × 410 مم الحد الأدنى 22 × 22 مم |
| 8 | حجم BGA القابل للتطبيق | 1*1 مللي متر ~ 80x80 مللي متر |
| 9 | أبعاد | 600 × 700 × 850 ملم (الطول * العرض * الارتفاع) |
| 10 | الوزن الصافي | 70 كجم |
التطبيقات:
صفة مميزة:

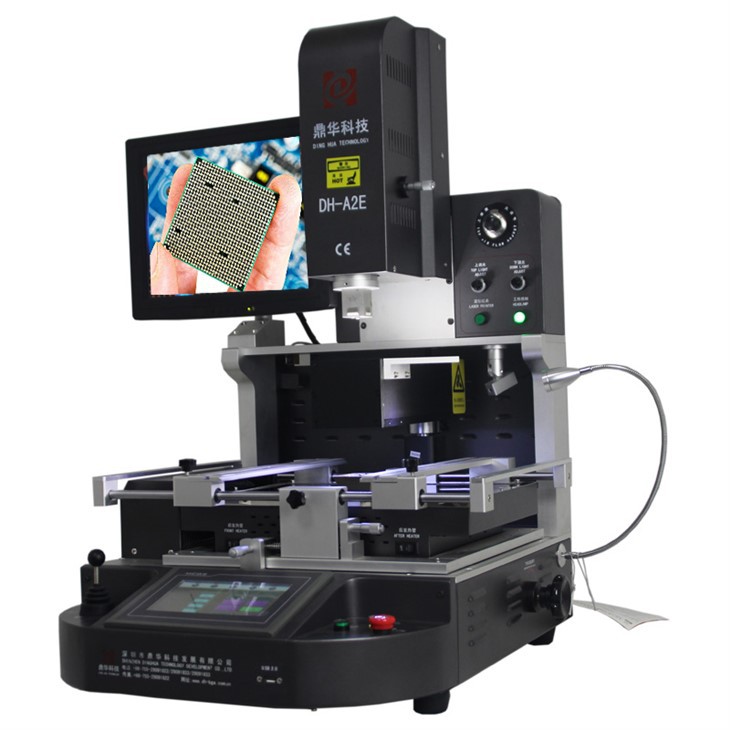

محطة إعادة صياغة SMD مع كاميرا DH-A2E
تحتوي محطة إعادة العمل DH-A2E SMD المزودة بكاميرا على سخانين للهواء الساخن، أحدهما علوي والآخر سفلي، للتشغيل الكامل
عملية إزالة اللحام وإعادة اللحام التي يمكن التحكم فيها والتي توفر نتائج قوية دون تغيير حتى أصغرها
عناصر.
للتسخين المسبق، يتم إحاطة سخان الهواء الساخن السفلي بـ 2700 واط "Rapid IR" تحت الماء. هذا الأشعة تحت الحمراء
يعمل التسخين المسبق على رفع درجة حرارة الكمبيوتر أو ركيزة LED بلطف لمنع الالتواء وتقليل الضغط
على المكونات ومفاصل اللحام المجاورة لموقع إعادة العمل. سخانات الأشعة تحت الحمراء مغلقة بالكامل
مقصورة محمية بالزجاج تبدد الحرارة بسرعة وتمنع سقوط الحطام في العناصر،
ضمان سلامة المشغل، وتقليل الصيانة، وسهولة التنظيف.
قائمة التعبئة :
المواد: علبة خشبية قوية + قضبان خشبية + قطن لؤلؤي مقاوم للفيلم
1 قطعة محطة إعادة العمل مصلحة الارصاد الجوية مع الكاميرا
1 قطعة قلم فرشاة
1 قطعة دليل التعليمات
1 قطعة فيديو سي دي
3 قطعة فوهات علوية
2 قطعة فوهات سفلية
4 قطعة تركيبات عالمية
4 قطعة مسامير مثبتة
5 قطع دعم المسمار
حجم المصاصة: بأقطار 2،4،8،10،11 ملم
مفتاح ربط سداسي داخلي: M2/3/4
البعد: 81*76*85 سنتيمتر
الوزن الإجمالي: 115 كجم
تسليم مرن
• تي ان تي
• دي إتش إل
•فيديكس
•يو بي إس
•EMS
•عن طريق البحر
فيديو لمحطة إعادة صياغة BGA:
