آلة إعادة التشكيل الأوتوماتيكية المتنقلة Ic
1. نظام المحاذاة البصرية HD CCD لتحديد المواقع 2. وظيفة أمان فائقة مع حماية في حالات الطوارئ 3. رأس تسخين علوي ورأس تثبيت 2 في 1 تصميم 4. تدفق هواء علوي قابل للتعديل لتلبية طلب أي رقائق
الوصف

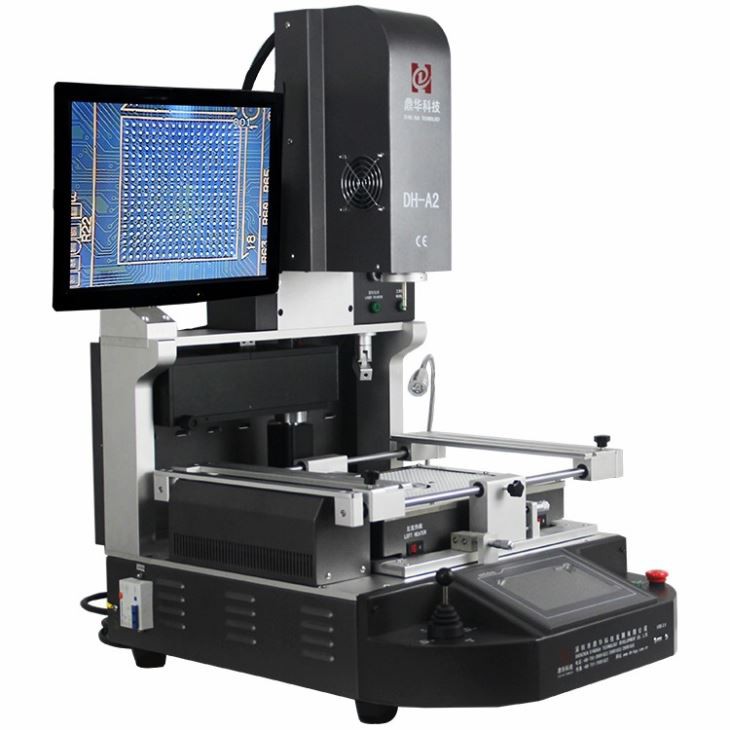

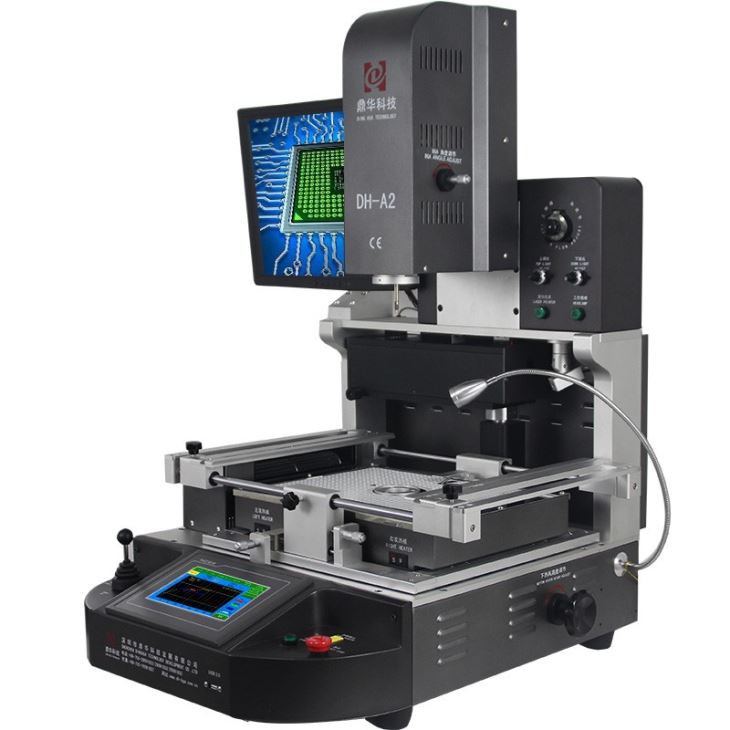

آلة إعادة التشكيل الأوتوماتيكية للهاتف المحمول
إن آلة إعادة التشكيل الأوتوماتيكية المتنقلة للدائرة المتكاملة هي جهاز يستخدم لإصلاح أو استبدال الدوائر المتكاملة (IC) على أ
اللوحة الأم للهاتف المحمول. إنها طريقة فعالة وفعالة من حيث التكلفة لإصلاح الدوائر المتكاملة التالفة دون استبدال
اللوحة الأم بأكملها ، مما يقلل من وقت الإصلاح والتكلفة بالنسبة للفني.
تستخدم آلة إعادة التشكيل عمليات مختلفة مثل التسخين المسبق ، التدفق ، المحاذاة ، إعادة التدفق ، والتبريد للإصلاح
أو استبدل IC على الجهاز المحمول. تتضمن العملية إزالة IC التالف من اللوحة الأم ،
نربط المنطقة ، محاذاة الكرات الجديدة المصنوعة من سبيكة خاصة إلى الموضع الدقيق للدائرة المتكاملة التي تمت إزالتها ، ثم اللحام
IC الجديد على اللوحة الأم.
تعمل آلة إعادة التشكيل الأوتوماتيكية على توفير الوقت وتقليل مخاطر تلف اللوحة الأم كما تم تصميمها من أجلها
قم بذلك تلقائيًا ، مع ضمان تنفيذ عملية إعادة التشكيل بكفاءة.
باختصار ، فإن آلة إعادة التصنيع الأوتوماتيكية IC المتنقلة هي أداة أساسية لفنيي إصلاح الهواتف المحمولة ، كما هي
يسرع عملية الإصلاح ويوفر التكلفة عن طريق إصلاح اللوحة الأم بدلاً من استبدالها بالكامل.
| إجمالي الطاقة | 5500W |
| 3 سخانات مستقلة | أعلى الهواء الساخن 1200 واط ، الهواء الساخن المنخفض 1200 واط ، التسخين المسبق بالأشعة تحت الحمراء السفلي 3000 واط |
| الجهد االكهربى | 110 ~ 240 فولت زائد / -10 بالمائة 50/60 هرتز |

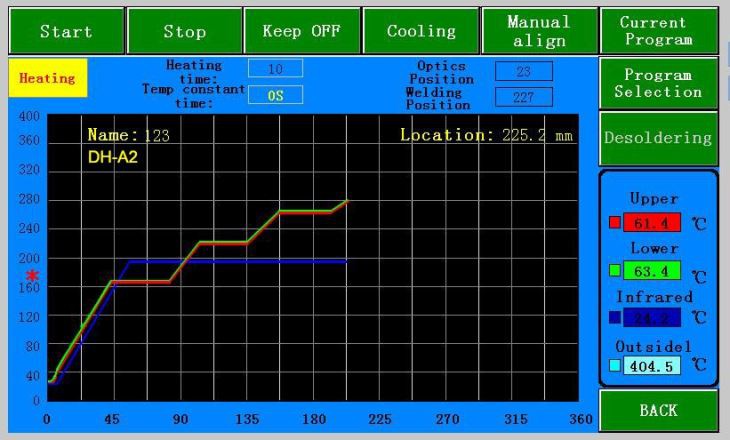

| قطع كهربائية | شاشة تعمل باللمس مقاس 7 بوصات بالإضافة إلى وحدة تحكم ذكية عالية الدقة في درجة الحرارة بالإضافة إلى محرك متدرج بالإضافة إلى شاشة PLC بالإضافة إلى شاشة LCD بالإضافة إلى نظام CCD بصري عالي الدقة بالإضافة إلى تحديد المواقع بالليزر |
| التحكم في درجة الحرارة | K-Sensor حلقة مغلقة بالإضافة إلى تعويض درجة الحرارة التلقائي PID بالإضافة إلى وحدة درجة الحرارة ودقة درجة الحرارة y ضمن ± 2 درجة. |

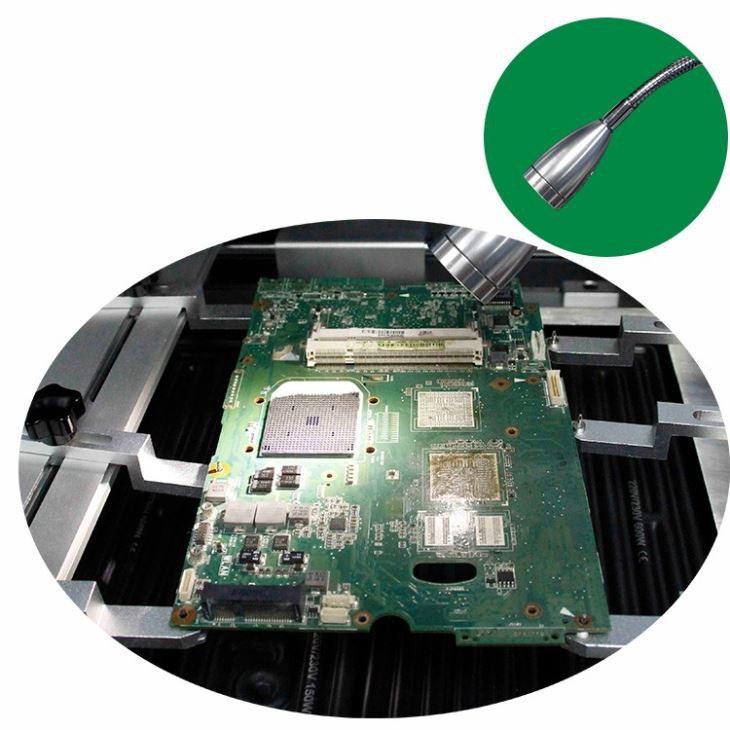

| تحديد المواقع ثنائي الفينيل متعدد الكلور | V-groove بالإضافة إلى تركيبات عالمية بالإضافة إلى رف ثنائي الفينيل متعدد الكلور متحرك |
| حجم ثنائي الفينيل متعدد الكلور المطبق | ماكس 370 × 410 مم كحد أدنى 22 × 22 مم |
| حجم BGA المطبق | 1 * 1mm ~ 80x80mm |
| أبعاد | 600x700x850mm (L * W * H) |
| الوزن الصافي | 70 كجم |
الخيارات المتقدمة
① يمكن ضبط تدفق الهواء الساخن العلوي ، لتلبية الطلب على أي رقائق.
② إزالة اللحام والتركيب واللحام تلقائيًا.
③ مدمج لتحديد المواقع بالليزر ، يساعد في تحديد المواقع بسرعة لثنائي الفينيل متعدد الكلور.
④ نظام تسخين بالأشعة تحت الحمراء بثلاث سخانات مستقلة.

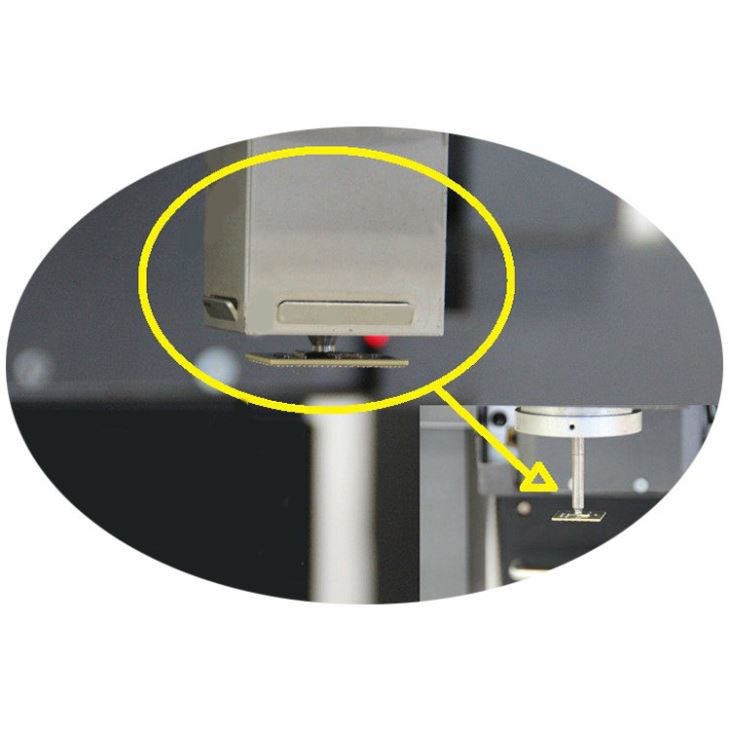

رأس تثبيت مع جهاز اختبار ضغط مدمج ، لحماية PCB من التكسير.
⑥ يعمل الفراغ المدمج في رأس التركيب على التقاط شريحة BGA تلقائيًا بعد اكتمال عملية إزالة اللحام.
1. الجهاز: 1 مجموعة
2. جميع معبأة في حالات خشبية مستقرة وقوية ، ومناسبة للاستيراد والتصدير.
3. فوهة علوية: 3 قطع (31 * 31 مم ، 38 * 38 مم ، 41 * 41 مم)
الفوهة السفلية: 2 قطعة (34 * 34 مم ، 55 * 55 مم)
4. شعاع: 2 قطعة
5. مقبض البرقوق: 6 قطع
6. تركيبات عالمية: 6 قطع
7. دعم المسمار: 5 قطع
8. قلم فرشاة: 1 قطعة
9. كأس فراغ: 3 قطع
10. إبرة فراغ: 1 قطعة
11. الملقط: 1 قطعة
12. سلك استشعار درجة الحرارة: 1 قطعة
13. كتاب التعليمات المهنية: 1 قطعة
14. قرص التدريس: 1 قطعة
