محطة لحام بغا إعادة العمل

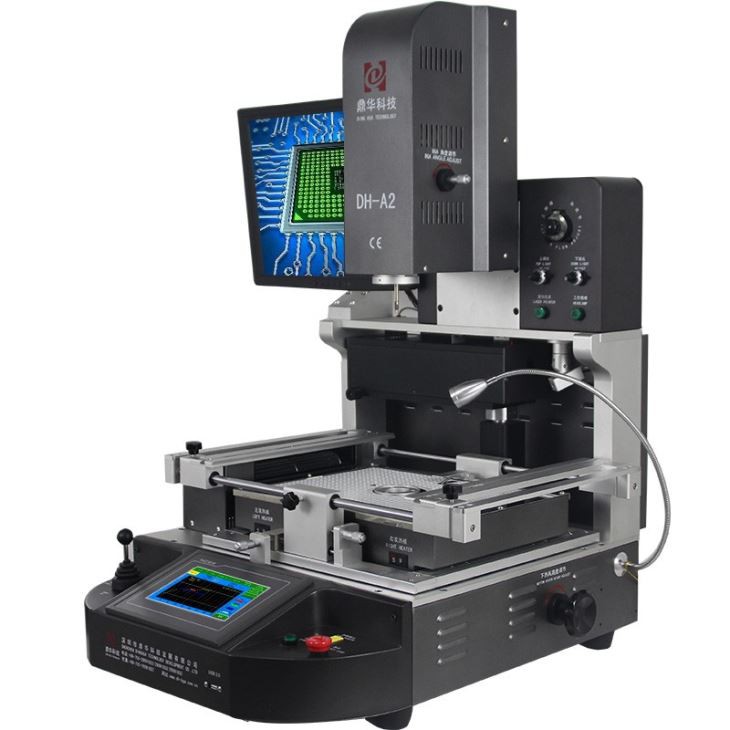

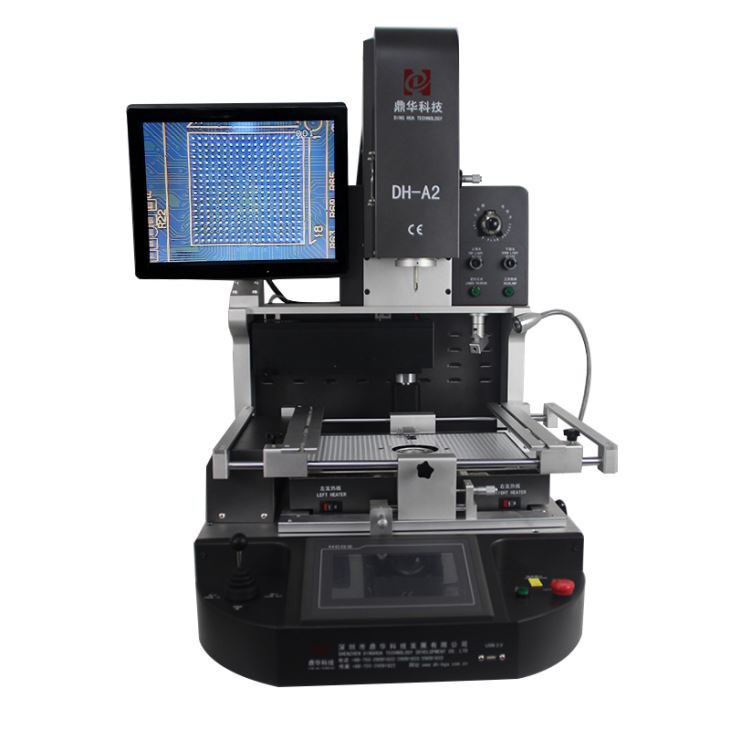

1. محطة لحام إعادة صياغة Dinghua DH-A2 2. مباشرة من المصنع 3. أكبر مصنع لمحطة إعادة صياغة بغا الأوتوماتيكية في الصين
الوصف
محطة لحام بغا إعادة صياغة
1.تطبيق محطة إعادة المحاذاة البصرية BGA
يمكنه إصلاح اللوحة الأم للكمبيوتر والهاتف الذكي والكمبيوتر المحمول ولوحة منطق MacBook والكاميرا الرقمية ومكيف الهواء والتلفزيون وغيرها من المعدات الإلكترونية من الصناعة الطبية وصناعة الاتصالات وصناعة السيارات وما إلى ذلك.
نوع مختلف من الرقائق: لحام ، إعادة سحب ، فك تشفير: BGA ، PGA ، POP ، BQFP ، QFN ، SOT223 ، PLCC ، TQFP ، TDFN ، TSOP ، PBGA ، CPGA ، رقاقة LED.
2. ميزات المنتج من محطة إعادة المحاذاة البصرية بغا

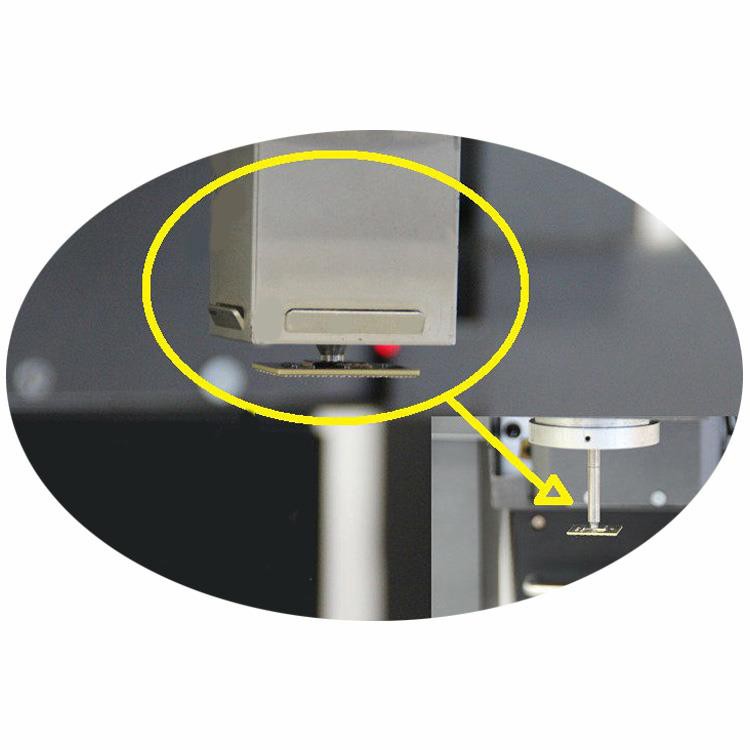

فوهات علوية مثبتة بالقلم الفراغي ، وهي مناسبة لالتقاط واستبدال وتفكيك ، إلخ.
شاشة العرض ، 1080P ، 15 بوصة ، والتي تستخدم للمحاذاة أظهرت.

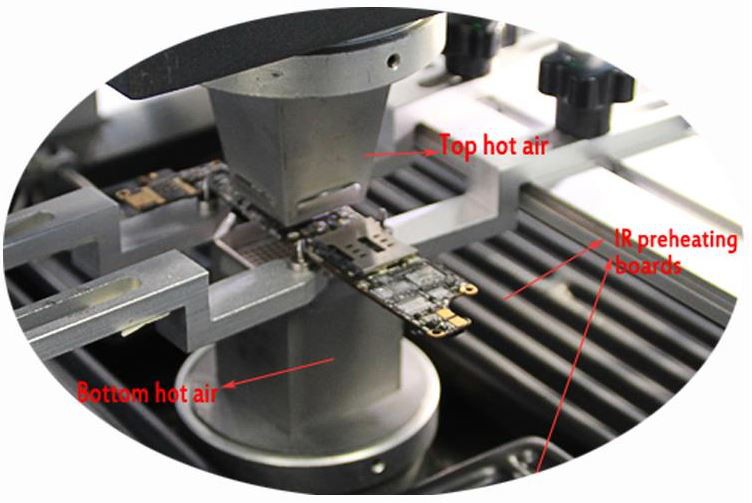

2 سخانات الهواء الساخن ومنطقة التسخين بالأشعة تحت الحمراء ، وسخانات الهواء الساخن للحام والفك ، التسخين بالأشعة تحت الحمراء
من أجل تسخين اللوحة الأم الكبيرة بحيث تكون اللوحة الأم محمية.
ضوء LED مستورد ، 10 وات ، وهو ساطع بما يكفي لرؤية PCB كبير بوضوح.
يتم تثبيت حاوية الشبكة الفولاذية فوق منطقة التسخين بالأشعة تحت الحمراء ، والتي يمكن أن تجعل المشغلين محميين من الإصابة ،
أيضا للمكونات الصغيرة لا تسقط في الداخل ، على الرغم من التدفئة بالتساوي.
* معدل نجاح عالٍ للإصلاح على مستوى الشريحة. تحكم دقيق في درجة الحرارة ومحاذاة دقيقة لكل مفصل لحام.
* 3 مناطق تسخين مستقلة تضمن درجة حرارة دقيقة. الانحراف مع ± 1 درجة مئوية. يمكنك تعيين ملفات تعريف درجة حرارة مختلفة على الشاشة بناءً على اللوحات الأم المختلفة.
* 600 مليون بيكسل كاميرا CCD أصلية من باناسونيك تضمن المحاذاة الدقيقة لكل مفاصل لحام.
* سهل التشغيل. لا يلزم مهارة خاصة.
3.مواصفاتمحطة المحاذاة البصرية BGA محطة
4. لماذا تختار محطة إعادة المحاذاة البصرية الخاصة بنا؟
5.شهادة محطة إعادة المحاذاة البصرية BGA
لتقديم منتجات عالية الجودة ، كانت شركة SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO.، LTD أول من اجتاز شهادات UL و E-MARK و CCC و FCC و CE ROHS. وفي الوقت نفسه ، من أجل تحسين وإتقان نظام الجودة ، لقد حصلت Dinghua على شهادة التدقيق في الموقع ISO ، GMP ، FCCA ، C-TPAT.
6.Packing&أمبير. شحنة محطة إعادة المحاذاة البصرية
7. شحنة لمحطة إعادة المحاذاة الضوئية BGA
سنقوم بشحن الجهاز عبر DHL / TNT / FEDEX. إذا كنت تريد شروط شحن أخرى ، من فضلك قل لنا. سوف ندعمك.
8. شروط الدفع
التحويل المصرفي ، ويسترن يونيون ، بطاقة الائتمان.
يرجى إخبارنا إذا كنت بحاجة إلى دعم آخر.
10. نصائح صغيرة للمحاذاة الضوئية BGA ومحطة إعادة صياغة BGA اليدوية:
عملية إزالة اللحام بغاغا عميقة ودقيقة ، لذلك من الضروري إتقان المهارات والخطوات المناسبة من أجل تحقيق تأثير جيد ، قبل لحام رقائق بغا ، لإزالة الرطوبة ، يجب خبز ثنائي الفينيل متعدد الكلور و بغا في فرن درجة حرارة ثابتة في 80 مل 90 ℃ لمدة 20 ساعة ، اضبط درجة حرارة الخبز ووقته وفقًا لدرجة الرطوبة ، يمكن لحام ملحات PCB و BGA بدون تفريغ مباشرة ، ومن المهم الانتباه بشكل خاص إلى ارتداء حلقات كهرباء أو قفازات مقاومة للكهرباء الساكنة عند القيام بكل ما يلي عمليات لتجنب الأضرار المحتملة لرقاقة بغا.
قبل لحام رقاقة BGA ، يجب محاذاة رقاقة BGA بدقة على لوحة PCB ، وهناك طريقتان يمكن استخدامهما: المحاذاة البصرية والمحاذاة اليدوية.في الوقت الحاضر ، يتم استخدام المحاذاة اليدوية بشكل أساسي ، أي خطوط طباعة الشاشة حول يتم محاذاة BGA ووسادة على ثنائي الفينيل متعدد الكلور.
تقنية محاذاة BGA و PCB: في عملية محاذاة BGA والشاشة الحريرية ، حتى إذا انحرفت كرة اللحام عن الوسادة بنحو 30 ٪ ، فلا يزال من الممكن لحامها إذا لم تكن محاذاة بالكامل. ستتم محاذاة كرة القصدير تلقائيًا مع الوسادة بسبب الشد بينها وبين لوح القصدير ، وبعد اكتمال عملية المحاذاة ، ضع PCB على قوس طاولة إرجاع BGA وقم بتثبيته بحيث يكون مستويًا مع عودة BGA الجدول.اختر فوهة الهواء الساخن المناسبة (أي أن حجم الفوهة أكبر قليلاً من BGA) ، ثم حدد منحنى درجة الحرارة المقابل ، وابدأ اللحام ، وانتظر اكتمال منحنى درجة الحرارة ، والتبريد ، ثم أكمل BGA اللحام.
في عملية الإنتاج والتصحيح ، لا بد من استبدال بغا بسبب تلف بغا أو أسباب أخرى ، يمكن أيضًا تفكيك طاولة إصلاح بغا بغا ، ويمكن اعتبار تفكيك بغا بمثابة عملية عكسية للحام بغا. أنه بعد الانتهاء من منحنى درجة الحرارة ، يجب امتصاص BGA بقلم فراغ ، ولا يتم استخدام أدوات أخرى ، مثل الملقط ، لتجنب إتلاف الوسادة من خلال ممارسة الكثير من القوة. إزالة القصدير عندما يكون ساخناً ، فلماذا يجب تشغيله عندما يكون ساخناً؟ لأن PCB الساخن مكافئ لوظيفة التسخين المسبق ، فإنه يمكن أن يضمن أن عملية إزالة القصدير أسهل. يتم استخدام خط tinsuction هنا ، لا تستخدم الكثير من القوة في العملية ، حتى لا تتلف الوسادة ، بعد التأكد من أن اللوحة الموجودة على PCB مسطحة ، يمكنك الدخول في عملية اللحام لـ BGA.
يمكن لحام BGA الذي تمت إزالته مرة أخرى ، ولكن يجب زرع الكرة قبل اللحام مرة أخرى ، والغرض من زراعة الكرة هو إعادة زراعة الكرة القصدير على وسادة BGA ، والتي يمكن أن تحقق نفس الترتيب مثل BGA الجديد.
مع المهارات المذكورة أعلاه لعملية لحام وتفكيك BGA ، سيكون هناك عدد أقل من الطرق الالتفافية على طريق نمو اللحام ، وستكون النتائج أسرع وأكثر كفاءة. والتفكيك.
