محطة إعادة صياغة BGA للجوال

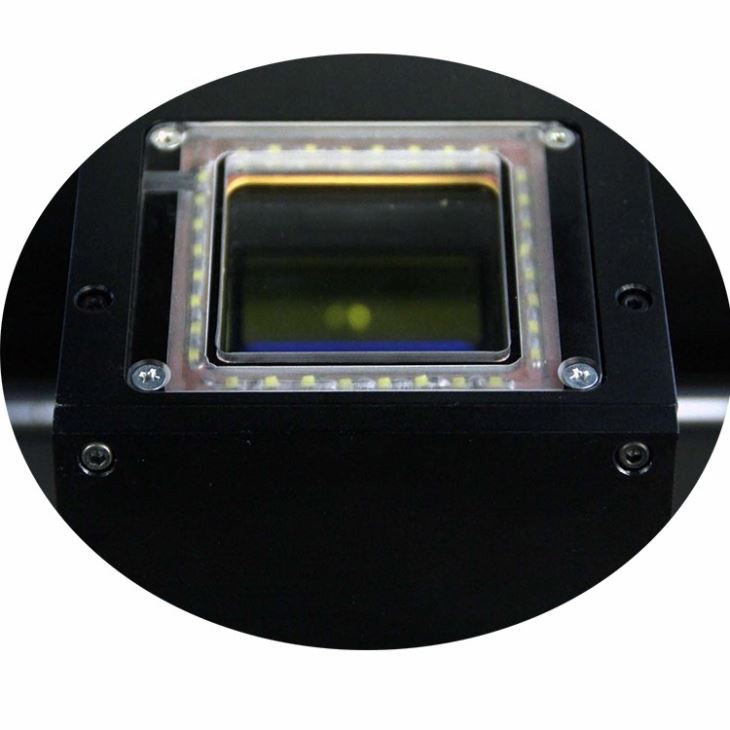

1. نظام المحاذاة البصرية HD CCD لتحديد المواقع
2. وظيفة سلامة متفوقة مع الحماية في حالات الطوارئ
3. رأس تسخين علوي وتصميم رأس تركيب 2 في 1
4. تدفق الهواء العلوي قابل للتعديل لتلبية الطلب على أي رقائق
الوصف

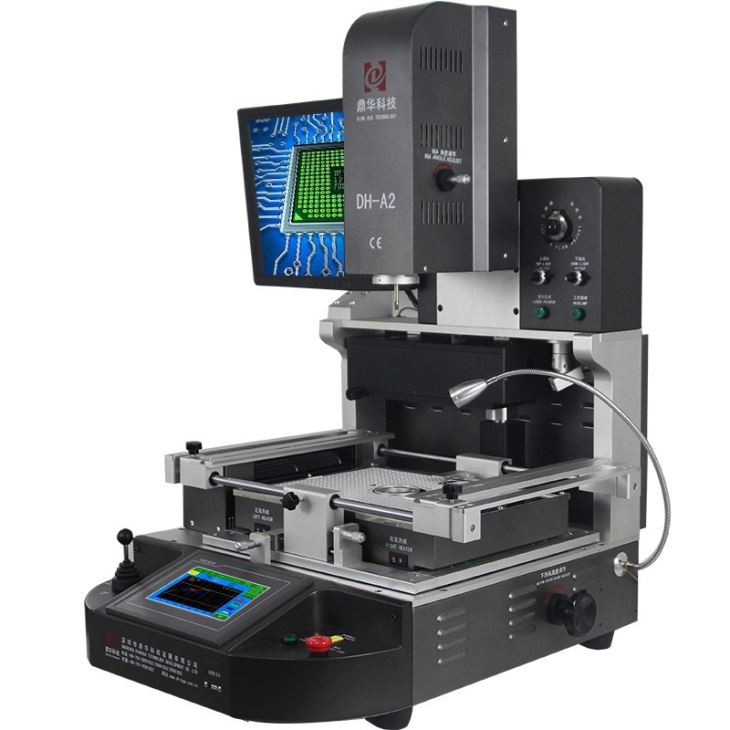

محطة إعادة صياغة DH-A2 BGA للجوال
تم تصميم محطة إعادة صياغة BGA لإصلاح الهواتف المحمولة لإصلاح مركبات ثنائي الفينيل متعدد الكلور في الهواتف المحمولة. تُستخدم هذه المحطة لاستبدال مكونات مثل الدوائر المتكاملة ووحدات المعالجة المركزية ومعالجات الرسومات والأجزاء الإلكترونية الأخرى الموجودة على لوحة PCB. ويمكن استخدامه أيضًا لإزالة أو استبدال المكونات المعيبة. تشتمل الميزات على درجة حرارة وضغط هواء قابلين للتعديل، ووحدة تغذية لحام أوتوماتيكية، وإطارات وضع عالية الدقة.
معلمة محطة إعادة صياغة DH-A2 BGA للجوال
| تحديد | ||
| 1 | إجمالي الطاقة | 5400W |
| 2 | 3 سخانات مستقلة | الهواء الساخن العلوي 1200 واط، الهواء الساخن السفلي 1200 واط، التسخين السفلي بالأشعة تحت الحمراء 2700 واط |
| 3 | الجهد االكهربى | 110~240 فولت +/-10% 50/60 هرتز |
| 4 | قطع كهربائية | شاشة تعمل باللمس مقاس 7 بوصات + وحدة تحكم ذكية في درجة الحرارة عالية الدقة + محرك متدرج + PLC + شاشة LCD + نظام CCD بصري عالي الدقة + تحديد المواقع بالليزر |
| 5 | التحكم في درجة الحرارة | حلقة مغلقة بمستشعر K + تعويض درجة الحرارة التلقائي PID + وحدة درجة الحرارة، دقة درجة الحرارة في حدود ±2 درجة. |
| 6 | تحديد المواقع ثنائي الفينيل متعدد الكلور | أخدود على شكل حرف V + تركيبات عالمية + رف ثنائي الفينيل متعدد الكلور متحرك |
| 7 | حجم ثنائي الفينيل متعدد الكلور القابل للتطبيق | الحد الأقصى 370 × 410 مم الحد الأدنى 22 × 22 مم |
| 8 | حجم BGA القابل للتطبيق | 1*1 مللي متر ~ 80x80 مللي متر |
| 9 | أبعاد | 600 × 700 × 850 ملم (الطول * العرض * الارتفاع) |
| 10 | الوزن الصافي | 70 كجم |

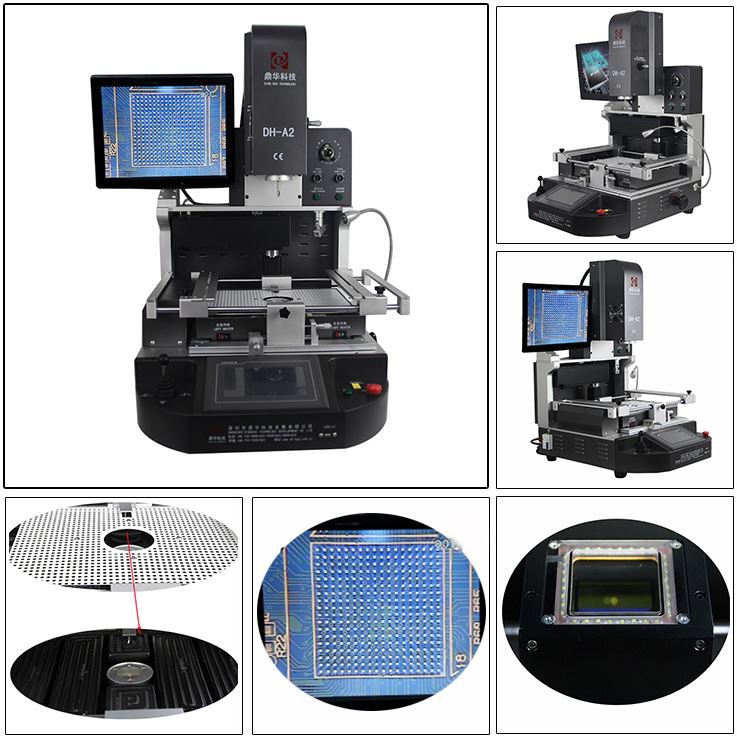

لوجهات نظر مختلفة لمحطة إعادة صياغة BGA
تفاصيل الرسم التوضيحي لمحطة إعادة صياغة BGA
الميزات المتقدمة
① تدفق الهواء الساخن العلوي قابل للتعديل، لتلبية طلب أي رقائق.
② إزالة اللحام والتركيب واللحام تلقائيًا.
③ تحديد المواقع بالليزر المدمج، يساعد على تحديد المواقع بسرعة لـ PCBa.
④ نظام التدفئة بالأشعة تحت الحمراء مع ثلاث سخانات مستقلة.
⑤ رأس التثبيت مع جهاز اختبار الضغط المدمج، لحماية PCB من السحق.
⑥ يلتقط الفراغ المدمج في رأس التثبيت شريحة BGA تلقائيًا بعد اكتمال عملية إزالة اللحام.
1. الآلة: مجموعة واحدة
2. جميعها معبأة في حالات خشبية مستقرة وقوية، ومناسبة للاستيراد والتصدير.
3. الفوهة العلوية: 3 قطع (31*31 مم، 38*38 مم، 41*41 مم)
الفوهة السفلية: قطعتان (34*34 مم، 55*55 مم)
4. الشعاع: 2 قطعة
5. مقبض البرقوق: 6 قطع
6. تركيبات عالمية: 6 قطع
7. دعم المسمار: 5 قطع
8. قلم الفرشاة: قطعة واحدة
9. كوب فراغ: 3 قطع
10. إبرة فراغ: 1 قطعة
11. الملقط: 1 قطعة
12. سلك استشعار درجة الحرارة: 1 قطعة
13. كتاب التعليمات المهنية: 1 قطعة
14. قرص تعليمي : 1 قطعة
بعض الأسئلة الشائعة حول كيفية ضبط درجات الحرارة لمحطة إعادة عمل BGA للأجهزة المحمولة:
1، التدفق الزائد والتلوث:يوجد تدفق كبير جدًا على سطح BGA، كما أن الشبكة الفولاذية وكرات اللحام وطاولة وضع الكرة ليست نظيفة أو جافة.
2، شروط التخزين:لا يتم تخزين معجون اللحام وكرات اللحام في الثلاجة عند درجة حرارة 10 درجة. قد تحتوي لوحة PCB وBGA على رطوبة ولم يتم خبزهما.
3، بطاقة دعم ثنائي الفينيل متعدد الكلور:عند لحام BGA، إذا كانت بطاقة دعم PCB ضيقة جدًا، فلا توجد مساحة للتمدد الحراري، مما قد يسبب تشوهًا وتلفًا للوحة.
4. الفرق بين اللحام المحتوي على الرصاص والخالي من الرصاص:ينصهر اللحام الرصاص عند 183 درجة، بينما يذوب اللحام الخالي من الرصاص عند 217 درجة. يتمتع اللحام المحتوي على الرصاص بسيولة أفضل، في حين أن اللحام الخالي من الرصاص أقل سيولة ولكنه صديق للبيئة.
5. تنظيف لوحة التدفئة بالأشعة تحت الحمراء:لا ينبغي تنظيف لوحة التسخين بالأشعة تحت الحمراء الداكنة الموجودة في الأسفل بمواد سائلة. استخدم قطعة قماش جافة وملاقط للتنظيف.

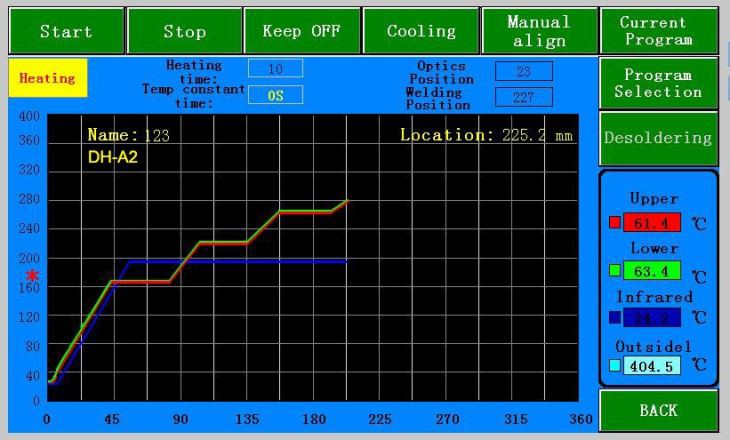

6، ضبط منحنيات درجة الحرارة:إذا لم تصل درجة الحرارة المقاسة إلى 150 درجة بعد انتهاء المرحلة الثانية (مرحلة التسخين)، فيمكن زيادة درجة الحرارة المستهدفة في منحنى درجة حرارة المرحلة الثانية، أو يمكن تمديد وقت درجة الحرارة الثابتة. بشكل عام، يجب أن يصل قياس درجة الحرارة إلى 150 درجة بعد إكمال مسار المنحنى الثاني.
7، الحد الأقصى لتحمل درجة الحرارة:الحد الأقصى لدرجة الحرارة التي يمكن أن يتحملها سطح BGA هو أقل من 250 درجة للحام المحتوي على الرصاص (القياسي هو 260 درجة) وأقل من 260 درجة للحام الخالي من الرصاص (القياسي هو 280 درجة). راجع مواصفات BGA الخاصة بالعميل للحصول على معلومات دقيقة.
8 ، تعديل وقت إنحسر:إذا كان وقت إعادة التدفق قصيرًا جدًا، قم بزيادة وقت درجة الحرارة الثابتة لقسم إعادة التدفق بشكل معتدل وقم بتمديد الوقت حسب الحاجة.
على الرغم من أن ضبط منحنى درجة الحرارة لمحطة إعادة العمل BGA يمكن أن يكون معقدًا، إلا أنه يحتاج إلى اختباره مرة واحدة فقط. بعد حفظ منحنى درجة الحرارة، يمكن إعادة استخدامه عدة مرات. يعد الصبر والاهتمام الدقيق أثناء عملية الإعداد أمرًا ضروريًا لضمان تكوين محطة إعادة العمل BGA بشكل صحيح، وبالتالي ضمان إنتاجية عالية من إعادة العمل.
