إعادة صياغة LGA
1. LGA عبارة عن Land Grid Array وهو نوع من تكنولوجيا التغليف؛2. لا حاجة إلى إزالة PCBa الصغير في LGA؛3. سيتم إزالة LGA بالكامل تلقائيًا باستخدام رقصة خاصة؛4. حماية أفضل لـ LGA من التسخين.
الوصف

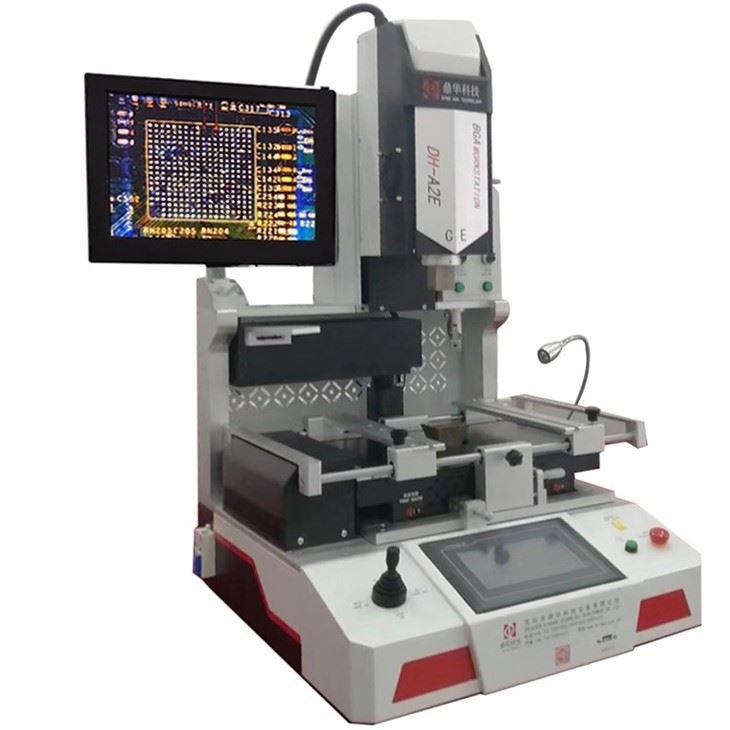

آلة إعادة صياغة LGA أوتوماتيكية بالكامل مع رقصة وفوهات احترافية

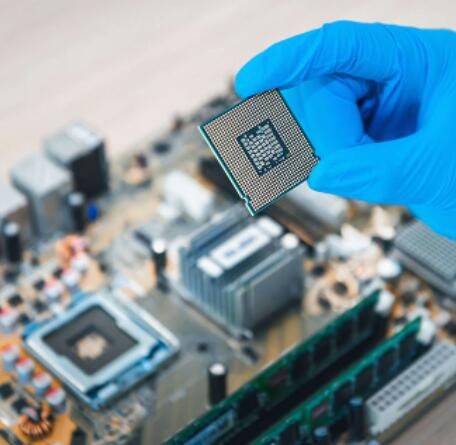

(مصفوفة الشبكة الأرضية) حزمة شرائح ذات كثافة عالية جدًا من جهات الاتصال. تختلف LGAs عن الرقائق التقليدية ذات المسامير البارزة التي يتم إدخالها في المقبس. تحتوي شريحة LGA على منصات مسطحة في الجزء السفلي من عبوتها تلمس جهات الاتصال الموجودة على مقبس اللوحة الأم.
نظرًا لهيكل LGA الخاص، وإعادة العمل السريعة والكفاءة العالية للإصلاح، فإننا نقدم خدمة مخصصة لإصلاح شرائح LGA المختلفة.
إزالة شريحة LGA
المعلومات الأساسية
|
نموذج |
DH-A2E |
|
مزود الطاقة |
110~220 فولت +/- 10% 50/60 هرتز |
|
القوة المقدرة |
5000W |
|
التسخين العلوي |
الهواء الساخن الذي يمكن تعديله |
|
التسخين السفلي |
التسخين الهجين لـ PCBa ومستوى الرقاقة |
|
تصاعد |
المحاذاة البصرية، الإجراءات المرئية، الدقة 0.01 ملم |
|
حجم ثنائي الفينيل متعدد الكلور |
10*10~450*500 ملم |
|
الرقائق متاحة |
1*1~80*80 (أكثر من 80*80 مم، اختياري) |
|
مستوى الأتمتة |
عالية التلقائي |
|
تركيب LGA |
التقاط واستبدال تلقائيا إلى motheboard |
|
كرة لحام |
معجون لحام وخالي من الرصاص أو الرصاص (يوفره المستخدم) |
|
قابس الطاقة |
حسب متطلبات العميل |
|
تكرار |
3 ساعات عمل، 10 دقائق راحة |
|
وحدة تغذية الرقائق |
حمل الشريحة تلقائيًا للحام أو الاستلام والعودة |
|
الفوهات الرقص |
تخصيص 20*20 ~ 100*120 مللي متر (اختياري) مخصصة لمختلف LGA التقطت أو استبدالها |
|
البعد |
600*700*850 مللي متر |
|
وزن |
70 كجم |
إجراءات إعادة صياغة LGA

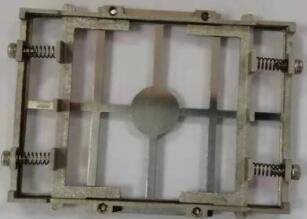

1. تحضير الرقصة على النحو التالي:
تخصيص رقصة وفقًا لهيكل LGA وعرضه وطوله وارتفاعه وما إلى ذلك
تأكد من إمكانية التقاط LGA بالكامل وعدم إتلاف المكونات الداخلية للرقاقة.
2. إزالة/إزالة اللحام
بعد إزالة لحام LGA، يتم تشغيل تثبيت LGA بالكامل بواسطة الرقصة تلقائيًا
وحدة تغذية الرقائق الخاصة بهذا الجهاز تنتظر التنظيف.
تعمل وحدة تغذية الرقائق وكاميرا CCD الضوئية معًا، وبشكل تلقائي دائمًا
فتح وإغلاق.
3. استخدام شريحة متجددة أو مجرد شريحة جديدة بالكامل.
يمكنك تجنب أسابيع من التأخير ومبلغ كبير نسبيًا من المالباستخدام إعادة صياغة LGA. عندما يبدو أن التأخير لا مفر منه، يتم تنفيذه بشكل جيدستسمح لك إعادة العمل بالوفاء بالمواعيد النهائية لعميلك. DH (دينغهوا) لديهأكملت بنجاح تجربة لعدد كبير من العملاء، تتراوحمن المؤسسات الكبرى، على سبيل المثال، Google وTeleplan وHuawei وFoxconn وغيرها،إلى المحلات التجارية الصغيرة، مثل ورشة التصليح الشخصية، ومواقع خدمة ما بعد البيع المعينةوما إلى ذلك، وكان لدى الكثير منهم وثائق معقدة مطلوبة لضمان السلامةفي الصناعات ذات الموثوقية الحرجة.
4. عملية محاذاة CCD البصرية المرئية
بعد المحاذاة (سيتم وضع الرقاقة في موضعها الصحيح تمامًاعلى اللوحة الأم)، سيتم حمل الشريحة تلقائيًالحام.
5. لحام تلقائيا
يتم تركيبه تلقائيًا على اللوحة الأم، ويتم تسخينه تلقائيًاباستخدام تسخين الهواء الساخن والأشعة تحت الحمراء، حتى يتم تبريده تلقائيًا بعد ذلكتشطيب العمل .
لماذا نستخدم DH(Dinghua) لإعادة صياغة LGA؟
يتم تصنيع تقنيات اللحام المتقدمة والآلات المؤهلة تأهيلا عاليا،وإعادة صياغة LGA المتسقة والقابلة للتكرار، وقبل كل شيء يمكن الاعتماد عليها، والتي تتكرريتطلب بشكل كامل إنشاء رقصة واستنسل فريدة من نوعها، وإخفاء لحام اللوحة،
وفي كثير من الأحيان حتىربط منصات جديدةإلى ثنائي الفينيل متعدد الكلور. بعد الانتهاء من إعادة العمليتم فحص اللوح باستخدام المناظير والأشعة السينية للتأكد من إعادة تشكيله.موثوقية ونزاهة rk. تعتمد الشركات على DH(Dinghua) لتنفيذ ذلك
سر-نائب بسبب مهارتنا واهتمامنا بالتفاصيل عند حصاد LGAs من الدوائرلوحات uit عندما لا تكون المكونات متاحة بسهولة.
دي إتش (دينغهوا)يتمتع بخبرة متعمقة في تطوير الحلول لإعادة صياغة LGAs بشكل موثوق
وغيرها من المعدات، مثل جهاز فحص الأشعة السينية وآلة عد الأشعة السينية وما إلى ذلك.
