ماكينة عداد الرقائق SMT
جهاز عد تلقائي يعتمد على تصوير اختراق الأشعة السينية، مصمم خصيصًا للمكونات الإلكترونية الصغيرة SMT. 1. اختبار عدم الاتصال وغير المدمر 2. يخترق ويحدد المكونات المتداخلة 3. دقة العد أكبر من أو تساوي 99.95٪، السرعة: 1 بكرة / ثانية 4. العد التلقائي والتعرف على الكود 1D / 2D 5. يدعم اتصال MES / ERP / WMS 6. إنشاء وطباعة الملصقات تلقائيًا
الوصف
DHKC-عداد مكونات الأشعة السينية S500
لماذا يحتاج خط إنتاج SMT الخاص بك إلى عداد مكونات الأشعة السينية
يعرف كل مصنع SMT مدى صعوبة العد اليدوي للبكرات.
يستغرق العد اليدوي من 3 إلى 5 دقائق لكل بكرة، مما يسهل التسبب في إجهاد العين وأخطاء العد. يكاد يكون من المستحيل عد المكونات الصغيرة جدًا- مثل 01005 / 0201 بوضوح بالعين المجردة. غالبًا ما يؤدي التسليم الخاطئ للكمية إلى إغلاق خط الإنتاج وهدر المواد وتكلفة العمالة الإضافية.
تم تصميم جهاز مكافحة الأشعة السينية الخاص بنا خصيصًا لحل جميع نقاط الألم هذه.
وباعتباره عدادًا احترافيًا لأجزاء الأشعة السينية، فهو يستخدم-تقنية تصوير اختراق الأشعة السينية، وهو مناسب تمامًا لجميع أنواع عد بكرات المكونات الإلكترونية SMT.
المزايا الأساسية
- العد غير -غير التلامسي والعد-غير المدمر
يستخدم عداد مكونات الأشعة السينية -اختراق الأشعة السينية للرؤية عبر التغليف وتحديد المكونات المتداخلة داخل البكرة. لا يوجد ضرر أو خدش أو ضرر ثابت للرقائق ذات القيمة العالية- والأجزاء الحساسة.
- دقة وسرعة عد عالية للغاية
تصل دقة العد إلى أكثر من 99.95%. يمكنها إنهاء بكرة واحدة في وقت قصير جدًا، ودعم عد بكرات متعددة في نفس الوقت، وتحسين كفاءة ورشة العمل بشكل كبير وتوفير العمل اليدوي.

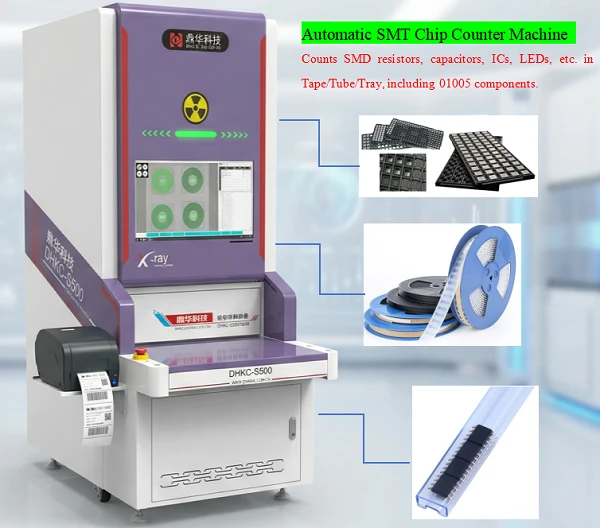

- توافق واسع لجميع مواد SMT
يدعم عداد أجزاء x-ray مواد البكرة، ومواد الدرج، والأجزاء السائبة، ومكونات الأكياس المقاومة للرطوبة-، والبكرات المتبقية.

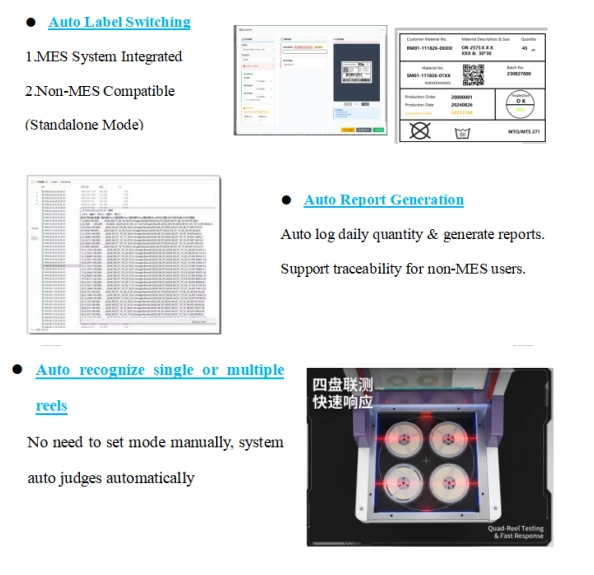

- اتصال نظام MES / ERP / WMS
وهو يدعم التعرف التلقائي على الباركود 1D و2D، ومزامنة البيانات مع نظام MES وERP وWMS في المصنع.
بالنسبة للمصانع التي لا تحتوي على نظام MES، يمكن للآلة أيضًا إنشاء تقارير العد اليومية تلقائيًا وحفظ جميع السجلات لإمكانية التتبع الكامل.
- طباعة وتحرير الملصقات التلقائية
دعم قالب الملصق المخصص، وإنشاء الملصقات وطباعتها تلقائيًا بالكمية والتاريخ ورقم الجزء ومعلومات الدفعة، وهو مناسب لإدارة المستودعات ودوران المواد.
المعلمات التقنية الرئيسية
| المعلمة | تفاصيل |
|---|---|
| نموذج | دي إتش كيه سي-S500 |
| جهد العمل | تيار متردد 220 فولت |
| حجم البكرة المتوافق | 7-17 بوصة |
| المكونات المدعومة | 01005، 0201، 0402، 0603، بغا، QFP، QFN، المقاوم، مكثف، مغو، ديود، الترانزستور الخ. |
| وضع العد | التعرف التلقائي على البكرات الفردية/البكرات المتعددة، لا حاجة لإعداد الوضع اليدوي |
| لغة | الإنجليزية / الصينية |
| معيار السلامة | معتمد من CE، وإشعاع منخفض، وآمن للتشغيل على المدى الطويل-. |

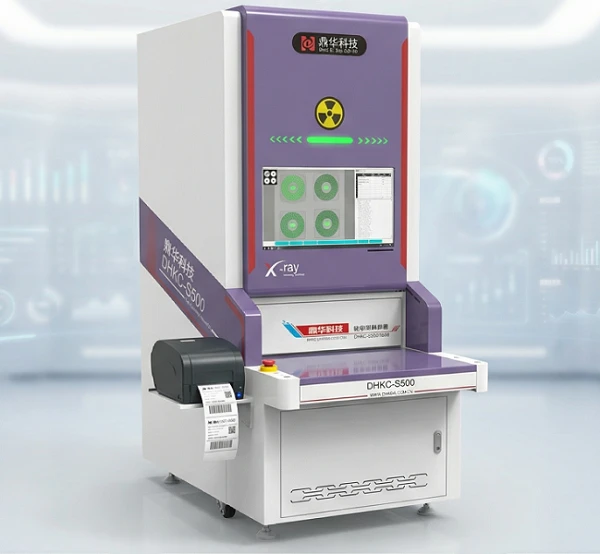

صور المنتج

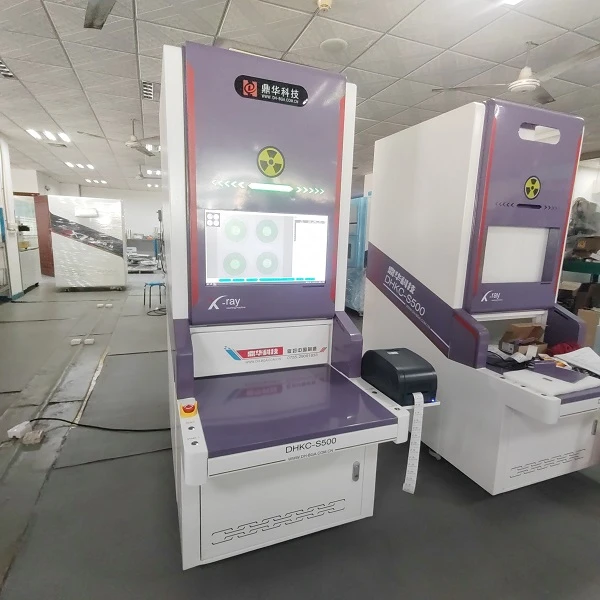

تفاصيل جهاز عداد الاشعة السينية
كشف الصور
تشغيل المنتجات
