محطة إعادة عمل بغا أوتوماتيكية بالكامل
1. محاذاة بصرية عالية الدقة للتركيب .2 تحكم ذكي لإزالة اللحام ولحام 3.
الوصف
آلة إعادة صياغة BGA الأوتوماتيكية بالكامل مع نظام محاذاة بصري وتغذية رقاقة تلقائية
المحاذاة البصرية ، والتحكم الذكي في درجة الحرارة ، وإزالة اللحام التلقائي واللحام ومفتاح واحد لإعادة العمل ،
والتي يمكن أن تساعدك في تسهيل إجراءات إعادة العمل.
معلمة المنتج
| مزود الطاقة | 110 ~ 220V plus / {2}} بالمائة 50 / 60Hz آلة bga |
| القوة المصنفة | 4900 واط ic reballing عدة |
| سخان علوي | 1200W |
| سخان سفلي | 1200W |
| أسفل IR | 2400W |
| موقف ثنائي الفينيل متعدد الكلور | منصة V-groove ، PCB مع التركيبات قابلة للحركة على المحور X. |
| التحكم في درجة الحرارة | PID و PPM متجمد ، حلقة مغلقة حرارية |
| دقة التركيب | 0. 01 ملم |
| الحد الأدنى من مساحة الرقاقة | 0. 1 ملم |
| دقة درجة الحرارة | زائد / - 1 درجة |
| شاشة المراقبة | 15 بوصة |
| شاشة اللمس | 7 إنشات |
| الحركة الحركية | تحكم PLC |
| حجم ثنائي الفينيل متعدد الكلور | الحد الأدنى 10 * 10 مم ، الحد الأقصى 450 * 400 مم |
| حجم الرقاقة | 1 * 1 ~ 80 * 80 مم محطة بغا |
| البعد | 600 * 700 * 850 ملم |
| الوزن الصافي | 70 كيلوجرام بغا سعر الجهاز |
رسم توضيحي للمنتج
| شاشة المراقبة | تم تصوير رقاقة واللوحة الأم على محطة إعادة التسديد |
| فوهة علوية | لتجميع الهواء الساخن للتدفئة |
| نظام التغذية | حمل أو أعد تشكيل سعر محطة إعادة صياغة رقاقة بغا تلقائيًا |
| بصري CCD | محاذاة وتثبيت Visbile |
| التسخين المسبق بالأشعة تحت الحمراء | منطقة التسخين |
| مفتاح IR الأيسر | قم بتشغيل / إيقاف تشغيل محطة لحام BGA |
| جوستيك | Zoon داخل / خارج آلة SMD أوتوماتيكية |
| شاشة اللمس | لضبط درجة الحرارة والوقت بغا محطة إعادة التسخين |
| منفذ USB | قم بتحميل البرنامج أو قم بتنزيل ملف تعريف درجة الحرارة |
| ميكرومتر | صقل زائد / -15 ملم |
| الحرارية | تم اختبار درجات الحرارة الخارجية |
| يبدأ | ابدأ في إصلاح لوحة التجزئة |
| التوقف في حالات الطوارئ | توقف عن الركض |
| أعلى وأسفل المقبض | اعلى واسفل |
| مفتاح IR الأيمن | تشغيل / إيقاف تشغيل آلة smd السريعة |
| فوهة سفلية | لتجميع الهواء الساخن للتدفئة |
| ضوء | إصلاح لوحة تجزئة الإضاءة s9 |
| بداية الضوء | تشغيل / ايقاف |
| موضع الليزر | لتحديد موقع آلة إعادة صياغة بغا تلقائيًا بسرعة |
| سطوع CCD | تعديل السطوع |
| موارد بشرية | تعديل تدفق الهواء الساخن |
| زاوية الدوران | تدوير رقاقة |
وصف الوظيفة

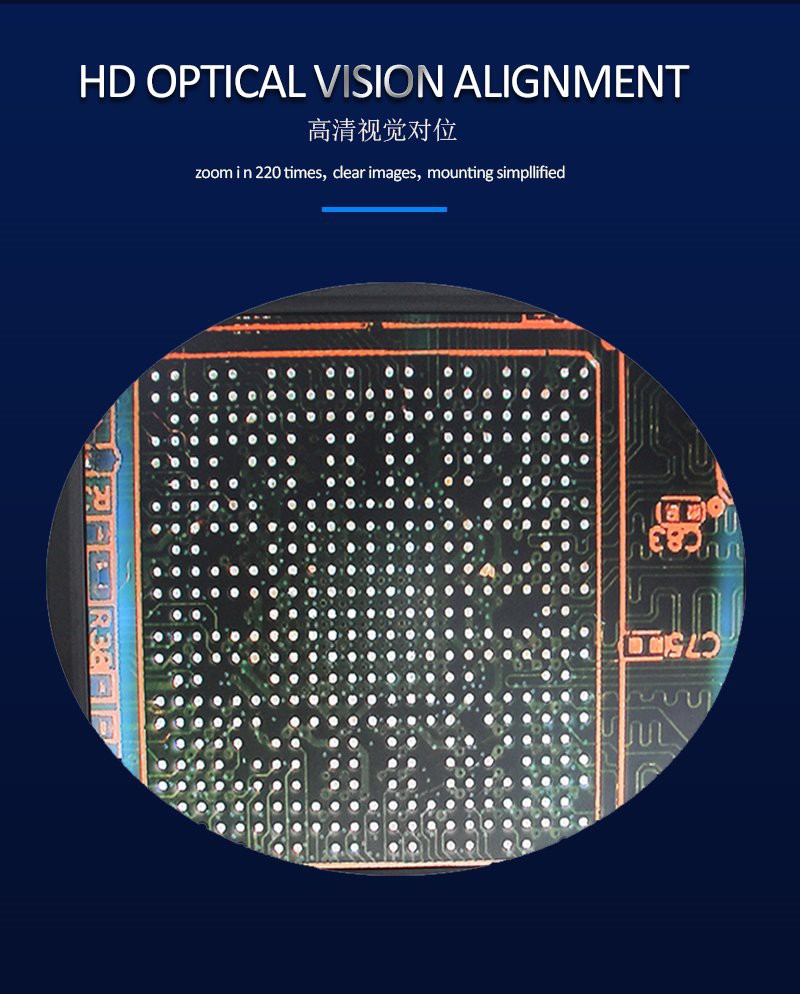

شاشة عرض
نظام محاذاة بصري CCD عالي الدقة يمكن أن يسمح للمشغل بتشغيل آلة إعادة صياغة BGA بسهولة ،
نظرًا لأن إجراء الصوت يكون مرئيًا على شاشة العرض.
التركيب والتدفئة العلوية متكاملة
يشير الليزر إلى موضع الرقاقة ، تلتقط فوهات التفريغ أو تستبدل تلقائيًا من أجل إزالة اللحام أو اللحام.
منطقة التسخين بالأشعة تحت الحمراء
أنبوب تسخين من ألياف الكربون الذي يسخن بسرعة وكفاءة عالية وعمر طويل.
واقي زجاجي مضاد للحرارة العالية يغطي منطقة التسخين المسبق بالأشعة تحت الحمراء ، والتي هي متساوية
يسخن ويمنع المكونات الصغيرة من السقوط في الداخل.
شاشة اللمس
إنشاء منحنيات تلقائيًا لملفات تعريف درجة الحرارة ، وإظهار درجات الحرارة في الوقت الفعلي ، بشكل متكرر
لسبر درجات حرارة التشغيل للوصول إلى درجة الحرارة الفعلية للوصول إلى درجات الحرارة المحددة.

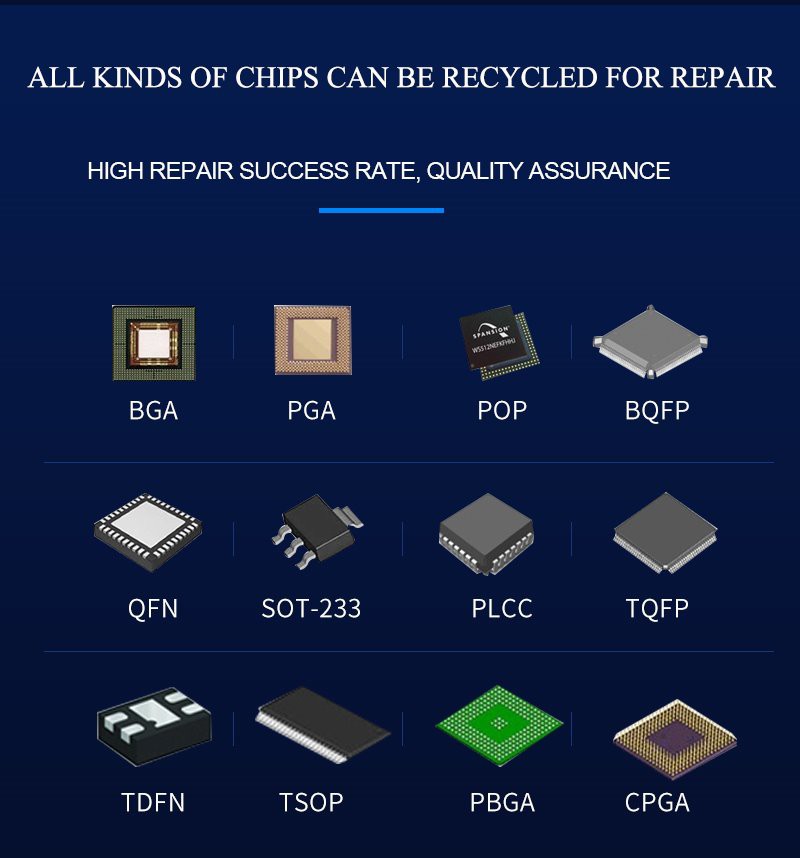

رقائق
على سبيل المثال ، TDFN و TSOP و PBGA و CPGA و SOT -233 وأنواع أخرى من الشرائح غير المذكورة أعلاه.
المعارف ذات الصلة بكيفية التحقق من لوحة أم واحدة:
في الحياة اليومية ، ليس من غير المألوف أن تواجه أعطال اللوحة الأم. إن أهمية اللوحة الأم للكمبيوتر معروفة جيدًا ، لذلك عندما تتعطل اللوحة الأم للكمبيوتر
مشكلة خطيرة للغاية. ماذا سيحدث إذا تعطلت اللوحة الأم للكمبيوتر؟ كيف تصلح اللوحة الأم للكمبيوتر؟ بعد ذلك ، سوف نقدم لك أم الكمبيوتر التفصيلية
طرق إصلاح اللوحة:
طريقة إصلاح اللوحة الأم للكمبيوتر؟
أعراض كسر اللوحة الأم: تجمد ، شاشة زرقاء
1. الخطأ الأكثر شيوعًا في اللوحة الأم هو أن مكثف اللوحة الأم ينفجر. الخطأ هو أن الكمبيوتر يُعاد تشغيله من وقت لآخر ، ويعمل النظام بشكل غير مستقر. لأنه
هي وحدة تزويد طاقة ، إذا كان هناك عدد كبير جدًا من المكثفات ، فقد لا يكون هناك استجابة للتمهيد أو المروحة لتشغيل الشاشة. يعرض.
2. في حالة تلف شريحة اللوحة الأم ، فهذا يعني عدم وجود استجابة للتمهيد أو تشغيل جميع المراوح ، وعدم استجابة الشاشة. بالإضافة إلى ذلك ، إذا كان يمكن تشغيله ، فإنه
لا يعني بالضرورة أن الجهاز على ما يرام.
أسباب تلف اللوحة الأم
فشل بشري: توصيل وفصل بطاقات الإدخال / الإخراج تحت الطاقة ، وإتلاف الواجهات والرقائق وما إلى ذلك بسبب القوة غير الملائمة عند تركيب الألواح والمقابس. بيئة سيئة:
غالبًا ما تتسبب الكهرباء الساكنة في تحطيم الرقائق (خاصة شرائح CMOS) الموجودة على اللوحة الأم. بالإضافة إلى ذلك ، عندما تواجه اللوحة الرئيسية انقطاعًا في الطاقة أو مولد سبايك
بسبب جهد الشبكة للحظات ، فإنه غالبًا ما يتلف الشريحة بالقرب من قابس مصدر الطاقة بلوحة النظام. إذا كانت اللوحة الأم مغطاة بالغبار ، فسوف يتسبب ذلك أيضًا في حدوث تشويش للإشارة.
دارة ort وهلم جرا.
طرق الصيانة الشائعة للوحة الأم
1. طريقة المراقبة
أولاً ، تحقق مما إذا كانت اللوحة الأم بها علامات حرق ، وما إذا كان المظهر تالفًا ، وما إذا كانت المقابس والمآخذ منحرفة ، وما إذا كانت دبابيس المقاومة والمكثف
اللمس ، ما إذا كانت الرقاقة مشققة ، سواء تم نفخ الرقائق النحاسية على اللوحة الأم ، إلخ. غالبًا ما تتلف المكثفات الإلكتروليتية الموجودة على اللوحة الأم. فمن السهل العثور عليها
من خلال الملاحظة. بمجرد حدوث مشكلة ، يمكنك العثور على مكثف مطابق واستبداله ، ويمكن حل المشكلة.
2. طريقة التنظيف
أولاً ، استخدم أداة تنظيف مثل الفرشاة لإزالة الغبار عن اللوحة الأم لحل عطل ماس كهربائى الناجم عن كثرة الغبار ، ثم استخدم ممحاة لمسح الأكسيد
طبقة على سطح اللوح لتجنب تأكسد اللوح.
3. طريقة التوصيل والمبادلة
يمكن أن تحدد هذه الطريقة ما إذا كان العطل موجودًا على اللوحة الأم أو جهاز I / 0. تتمثل العملية المحددة في استبدال نفس النوع من لوحة أو شريحة المكونات الإضافية ، ثم الحكم على
خطأ حسب تغير ظاهرة الخطأ. تستخدم بشكل أساسي في بيئة صيانة سهلة التوصيل ، مثل خطأ الفحص الذاتي للذاكرة ، ويمكن استبدال نفس الذاكرة بها
تحديد سبب الفشل.
4. طريقة تشخيص البرمجيات
طريقة تشخيص البرنامج هي طريقة للمساعدة في صيانة أجهزة اللوحة الأم من خلال برنامج التشخيص أو برنامج الاختبار المصاحب. هذه الطريقة
مناسب لفحص أخطاء دوائر الواجهة المختلفة وأعطال الدوائر المختلفة بمعلمات العنوان.
إذا قمت بفحص اللوحة الأم الخاصة بك كإجراءات على النحو الوارد أعلاه ، ولكن لا تزال لا تعمل ، فيرجى استخدام آلة إعادة صياغة BGA تلقائيًا بالكامل للإصلاح قريبًا.
