2 مناطق التدفئة شاشة لمس BGA آلة إعادة صياغة

2 مناطق التدفئة شاشة لمس BGA آلة إعادة صياغة

هذا dh -200 عبارة

للوقت ودرجة الحرارة يتحكم بدقة. تستخدم لجهاز iPhone، iPad ،Huawei ، هاتف Samsung المحمول وما إلى ذلك

1. ميزات المنتج من مناطق التدفئة الشاشة التي تعمل باللمس BGA آلة إعادة صياغة أحجام آلة إعادة صياغة IC الصغيرة

1. الهواء الساخن وتكنولوجيا اللحام بالأشعة تحت الحمراء
2. يمكن أن يمنع الهواء الساخن والتدفئة بالأشعة تحت الحمراء تلف IC الناجم عن التدفئة السريعة أو المستمرة.
3. سهل التشغيل ؛ يمكن للمستخدم أن يصبح بارعا بعد يوم واحد من التدريب.
4. لا توجد أدوات لحام مطلوبة ؛ يمكن لحام رقائق تصل إلى 50 مم.
5. مزود بنظام ذوبان ساخن 800 واط ، مع نطاق التسخين المسبق يبلغ 240 مم × 180 مم.
6. لا يؤثر على المكونات الذكية بدون الهواء الساخن وهو مناسب للحام BGA و SMD و CSP و LGA و QFP و PLCC و BGA.
7. إنها مناسبة لمجموعة متنوعة من مكونات الكمبيوتر والكمبيوتر المحمول و PlayStation BGA ، وخاصة شرائح Northbridge و Southbridge.

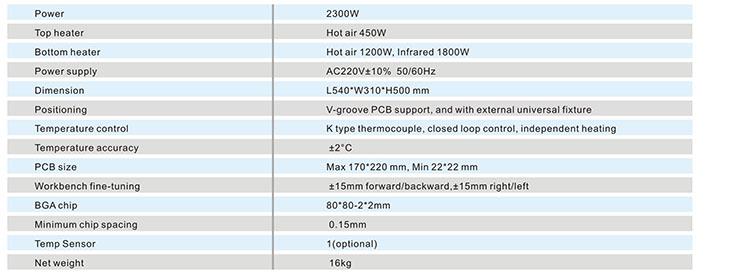

2. مواصفات 2 مناطق التدفئة اللمس شاشة BGA إعادة صياغة

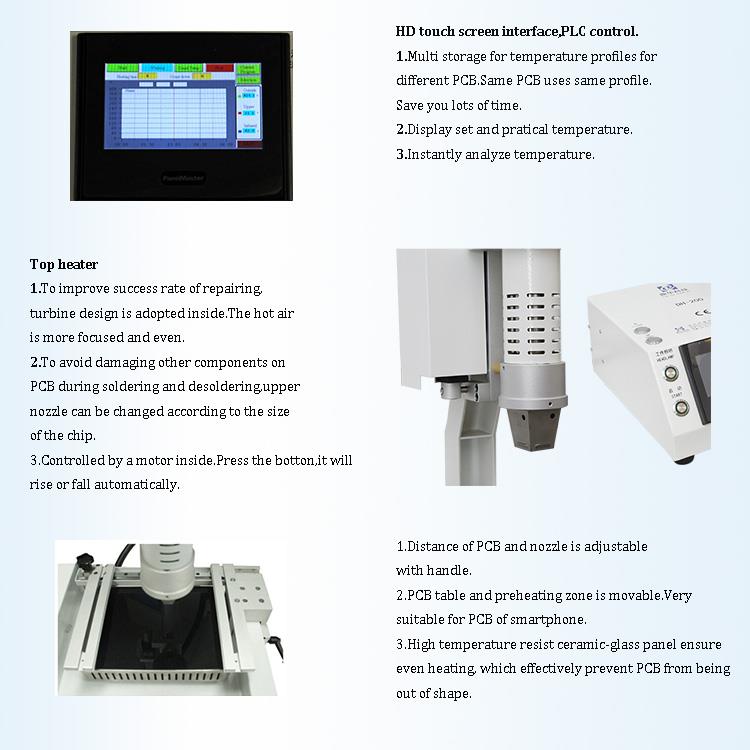

3. تفاصيل 2 مناطق التدفئة اللمس شاشة BGA إعادة صياغة

1.2 سخانات مستقلة (الهواء الساخن والأشعة تحت الحمراء) ؛

2. HD DIGNT DISPLAY ؛

3.

4.

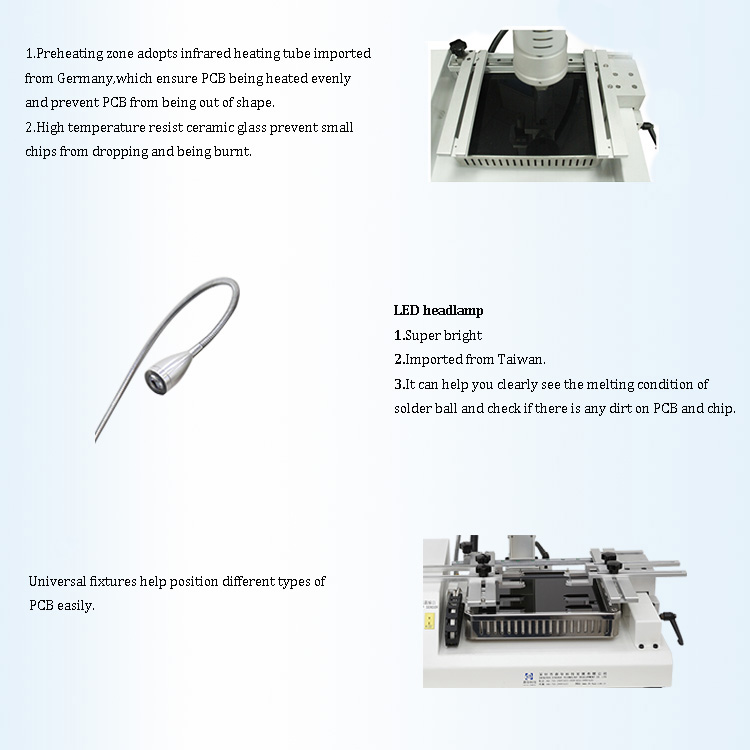

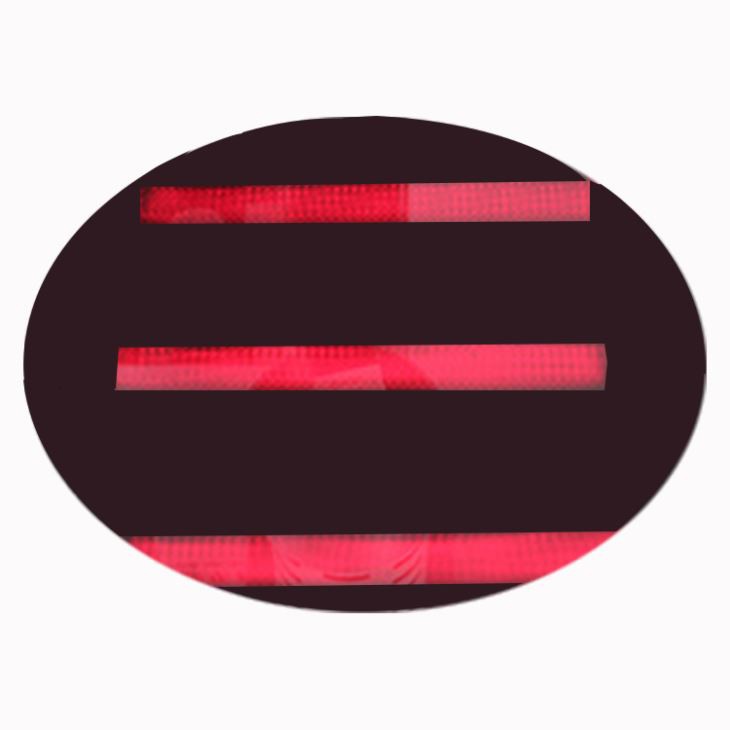

أ. منطقة التسخين ، وأنابيب تسخين ألياف الكربون الأشعة تحت الحمراء ، والدرع الزجاجي المضاد للدرجات الحرارة ، والتي يمكن أن تمنع المكونات الصغيرة من السقوط.

ب. ضوء LED ، طاقة 10W ، مشرق ومرن.

ج. 4 المباريات العالمية التي يمكن استخدامها لمركبات ثنائي الفينيل متعدد الكلور الأخرى بأشكال غير منتظمة.

1. المسافة القابلة للتعديل لثنائي الفينيل متعدد الكلور والفوهة

2. طاولة عمل ثنائي الفينيل متعدد الكلور المنقولة ومنطقة التسخينات IR

3. رأس أعلى ، ارفع أو تراجع تلقائيًا

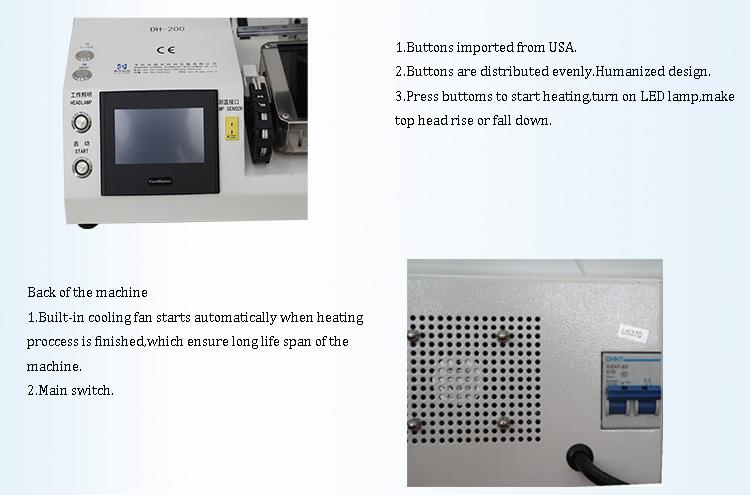

1. 4 أزرار ، اثنان منهم يتحكمان في رفع وخفض الرأس العلوي ؛ بسيطة وفعالة.
2. مروحة التبريد المدمجة ، والتي تضمن عدم ارتفاع درجة حرارة IR.

4. لماذا اختر جهاز إعادة صياغة {1}}.

• السخان هو عامل حاسم لإعادة صياغة ناجحة. نستخدم واحدة مستوردة من تايوان أو ألمانيا وإجراء اختبارات صارمة على كل وحدة.
• النتيجة بعد التخلص من التنظيف نظيفة ومثالية ، مع بقاء ثنائي الفينيل متعدد الكلور في حالة جديدة.
• يتضمن تصميم الهواء الساخن ثقبًا واحدًا على الأقل وأربعة درجات على جوانبها الأربعة ، مما يساعد على منع ارتفاع درجة الحرارة.

الاستخدام:BGA ، PGA ، QFN ، PLCC ، TSOP ، PBGA ، CPGA ، IC ، إلخ.

5. شهادة 2 مناطق التدفئة اللمس شاشة BGA آلة إعادة صياغة

1. أكثر من 38 جهازًا من براءات الاختراع و 100 تقنيات متقدمة اعترفت بها الحكومة.

2.ce ، iOS9001 ، و Rohs إلخ.

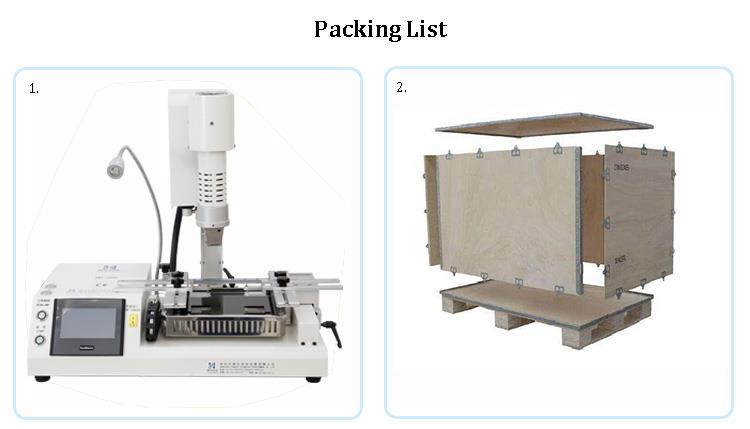

6. تعبئة وشحن 2 مناطق التدفئة شاشة تعمل باللمس BGA آلة إعادة صياغة

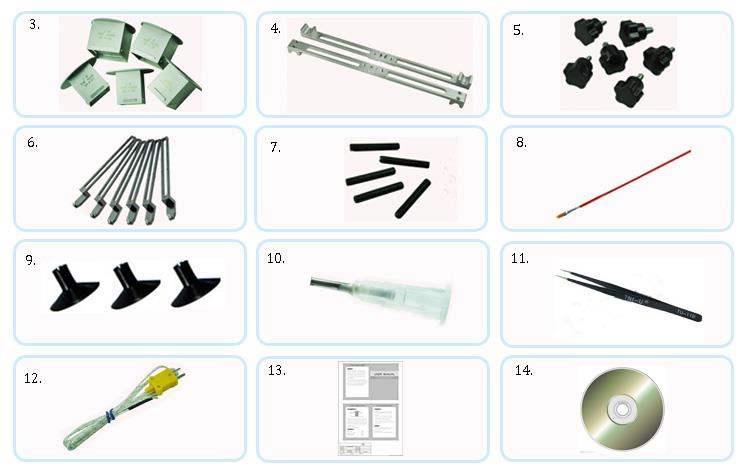

ملحقات جهاز إعادة صياغة شاشة لمس مناطق التدفئة 2

1. 6 أجهزة كمبيوتر مثيرة عالمية
2. مسامير بدون رؤوس
3. فرشاة
4. المصاصون المطاط
5. قلم فراغ
6. ملاقيط
7. thermocouple
8. تعليم القرص المضغوط
9. يدوي

7. استخدام جهاز إعادة صياغة شاشة لمس مناطق التدفئة 2 (DH -200)

قد تتطلب دورة إعادة صياغة كاملة ، بما في ذلك التسخين ، والخروج ، واللحام للمكون ، وإزالة اللحام المتبقي ، استخدام حديد لحام وإعادة التثبيت. نقترح استخدام أالاستنسل العالميمناسبة للعديد من الرقائق المختلفة ، ومحطة إعادة صياغة BGA ، وحديد لحام صغير ، واستنسل لدورة إعادة صياغة.

يتراوح طيف الأجهزة المتوافقة مع السطح من صغيرة جدًا (1 × 1 مم) إلى مكونات كبيرة (BGA).

تم تحسين وحدة التدفئة السفلية في المنطقة الكاملة لإعادة صياغة مركبات ثنائي الفينيل متعدد الكلور الصغيرة ، مثل تلك الموجودة في الإلكترونيات الاستهلاكية (الهواتف المحمولة ، أجهزة iPad ، أجهزة تتبع GPS ، إلخ).

تتيح العديد من مكتبات الملفات الشخصية المثبتة مسبقًا وتجربة مستخدم مرئي بديهي أن تبدأ العمل على الفور.

العديد من الميزات المهنية ، بما في ذلك منطقة تسخين IR المنقولة وضوء التدفئة IR Glass Shield ، تجعل هذه الآلة تستخدم على نطاق واسع في متاجر الإصلاح الشخصية والمصانع الصغيرة.

8. المعرفة ذات الصلة بآلة إعادة صياغة مناطق التدفئة 2

كيفية إزالة مفصل اللحام:

1. أولاً ، سخن لوحة ثنائي الفينيل متعدد الكلور و BGA لإزالة الرطوبة. يمكن التحكم في الفرن عن طريق إعداد درجة حرارة ثابتة.
2. حدد tuyere الذي يناسب حجم شريحة BGA وإرفاقه بالآلة. يجب أن يغطي Tuyere العلوي رقاقة BGA قليلاً ، بهامش من 1 إلى 2 مم. قد يكون Tuyere العلوي أكبر قليلاً من BGA ، ولكن لا ينبغي أن يكون أصغر ، لأن ذلك قد يؤدي إلى تسخين غير متساو لـ BGA. يجب أن يكون tuyere السفلي أكبر قليلاً من BGA.
3. إصلاح PCB مشكلة على محطة إعادة صياغة BGA. اضبط موضعه وشمع ثنائي الفينيل متعدد الكلور مع المباراة. تأكد من محاذاة BGA Lower Tuyere (بالنسبة إلى مركبات ثنائي الفينيل متعدد الكلور غير المنتظمة ، استخدم لاعبا اساسيا على شكل خاص). اسحب خط قياس درجة الحرارة وضبط موضع tuyere العلوي والسفلي بحيث يغطي Tuyere العلوي BGA ، تاركًا فجوة تبلغ حوالي 1 مم ، في حين أن tuyere السفلى ضد PCB.
4. اضبط منحنى درجة الحرارة المقابلة: نقطة انصهار الرصاص عند 183 درجة ، ونقطة ذوبان خالية من الرصاص عند 217 درجة. اتبع منحنى درجة حرارة البرنامج الخالية من الرصاص على محطة إعادة صياغة ، وقم بإجراء التعديلات اللازمة كما هو موضح في الشكل. (يوضح الشكل التالي المعلمات التي حددتها شخصيًا للإصلاحات ، ولكن هذا للرجوع إليه فقط. يوصى أيضًا بتشغيل محطة إعادة صياغة BGA مع منحنى درجة حرارة محددة لإجراء تعديلات سهلة ومراقبة درجة الحرارة في الوقت الفعلي.)
5. انقر لبدء عملية اللحام. عندما تكون إشارات الإنذار في وضع الاستعداد ، قم بإزالة رأس الرياح العلوية واستخدم قلم شفط الفراغ الذي يأتي مع الجهاز لالتقاط BGA.

إذا كان لا يمكن إزالة مفصل اللحام ، واستكشاف أخطاء عملية BGA وضبط الإعدادات بناءً على الشروط التي تمت مواجهتها أثناء الإصلاحات الفعلية.
