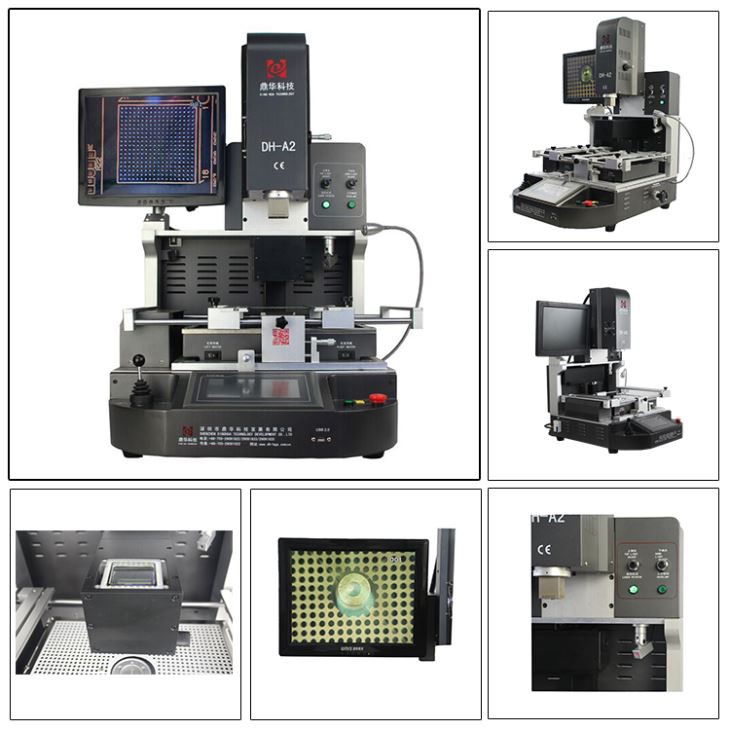

3 مناطق تسخين تعمل باللمس آلة إعادة صياغة BGA
1. شاشة تعمل باللمس ونظام المحاذاة البصرية.
2. نسبة نجاح عالية في إصلاح الرقائق.
3. لا يضر رقاقة IC وثنائي الفينيل متعدد الكلور.
4. سهل التشغيل للغاية. يمكن تعلم كيفية استخدامها في 10 دقائق.
5. يمكن تخزين 100 ألف ملف تعريف لدرجة الحرارة. إذا كان ثنائي الفينيل متعدد الكلور والرقاقة متماثلين، فلن تحتاج إلى تعيين ملفات تعريف أخرى لدرجة الحرارة. توفير الوقت!
الوصف
1. التطبيق
مناسبة لثنائي الفينيل متعدد الكلور من المنتجات الإلكترونية المختلفة.
اللوحة الأم للكمبيوتر والهاتف الذكي (iPhone وHuawei وSamsung) والكمبيوتر المحمول ولوحة MacBook والكاميرا الرقمية ومكيف الهواء والتلفزيون والمعدات الإلكترونية الأخرى من الصناعة الطبية وصناعة الاتصالات وصناعة السيارات وما إلى ذلك.
مناسبة لأنواع مختلفة من الرقائق: BGA، PGA، POP، BQFP، QFN، SOT223، PLCC، TQFP، TDFN، TSOP، PBGA، CPGA، شريحة LED.
2. ميزات المنتج
• إزالة اللحام والتركيب واللحام التلقائي.
• نظام المحاذاة البصرية الدقيق
تعمل عدسة كاميرا Panasonic CCD على زيادة دقة المحاذاة ومعدل نجاح الإصلاح بشكل فعال. الصورة dispayed على شاشة العرض.
• تدفق الهواء الساخن العلوي قابل للتعديل، لتلبية الطلب على أي رقائق
• المدمج في تحديد المواقع بالليزر بالأشعة تحت الحمراء، ومساعدة تحديد المواقع بسرعة لثنائي الفينيل متعدد الكلور.
• رأس تسخين علوي وتصميم رأس تركيب 2 في 1.
• تركيب الرأس مع جهاز اختبار الضغط المدمج، لحماية ثنائي الفينيل متعدد الكلور من التعرض للسحق.
3. المواصفات
| قوة | 5300w |
| سخان علوي | الهواء الساخن 1200 واط |
| سخان سفلي | الهواء الساخن 1200 واط. الأشعة تحت الحمراء 2700 واط |
| مزود الطاقة | تيار متردد 220 فولت ±10% 50/60 هرتز |
| البعد | الطول 530 * العرض 670 * الارتفاع 790 ملم |
| تحديد المواقع | دعم ثنائي الفينيل متعدد الكلور على شكل حرف V، مع تركيبات عالمية خارجية |
| التحكم في درجة الحرارة | Ktype الحرارية، التحكم في حلقة مغلقة، التدفئة المستقلة |
| دقة درجة الحرارة | ±2 درجة |
| حجم ثنائي الفينيل متعدد الكلور | الحد الأقصى 450*490 ملم، الحد الأدنى 22*22 ملم |
| ضبط منضدة العمل | ±15 ملم للأمام/الخلف، ±15 ملم لليمين/اليسار |
| شريحة بغا | 80*80-1*1 ملم |
| الحد الأدنى لتباعد الشريحة | 0.15 ملم |
| مستشعر درجة الحرارة | 1 (اختياري) |
| الوزن الصافي | 70 كجم |

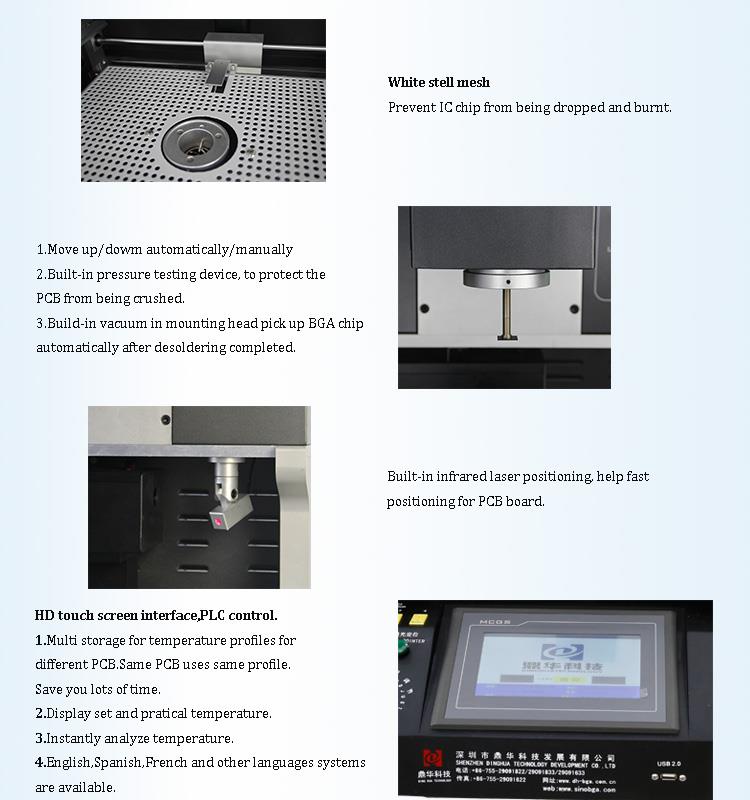

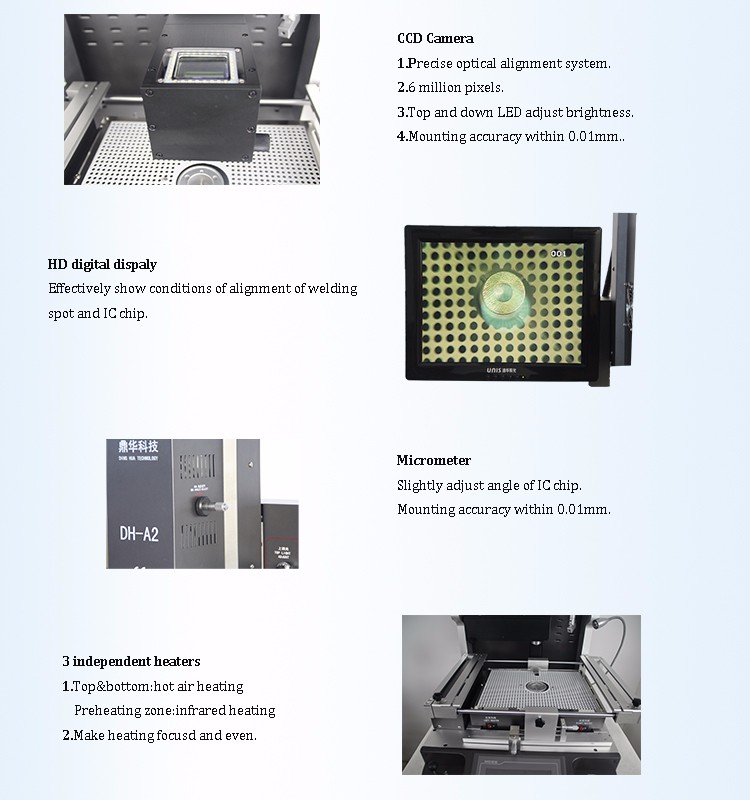

4. التفاصيل
1. كاميرا CCD (نظام محاذاة بصري دقيق) ؛

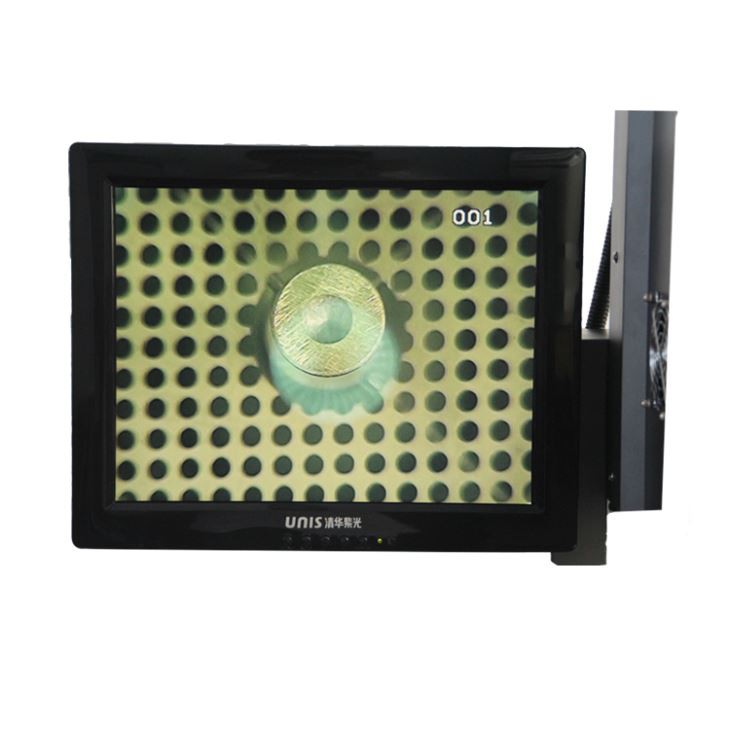

2.HD العرض الرقمي.
3. ميكرومتر (ضبط زاوية الشريحة) ؛
4.3 سخانات مستقلة (الهواء الساخن والأشعة تحت الحمراء)؛
5. تحديد المواقع بالليزر.
6. واجهة شاشة تعمل باللمس عالية الدقة، التحكم PLC؛
7. كشافات Led.
8. التحكم بعصا التحكم.

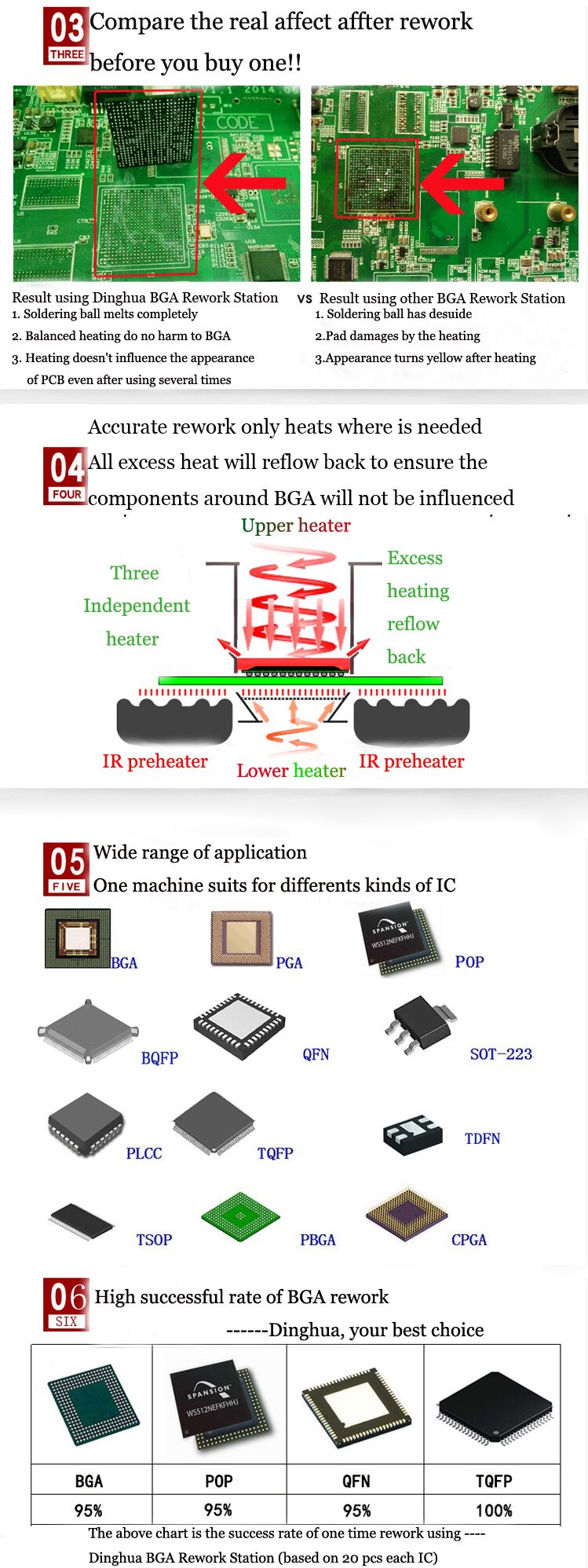

5.لماذا تختار آلة إعادة صياغة bga ذات الشاشات الثلاث التي تعمل باللمس؟
6. الشهادة
لتقديم منتجات عالية الجودة، كانت SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD أول من حصل على شهادات UL، E-MARK، CCC، FCC، CE ROHS. وفي الوقت نفسه، لتحسين نظام الجودة وتحسينه، حصلت Dinghua على شهادة التدقيق في الموقع ISO، GMP، FCCA، C-TPAT.

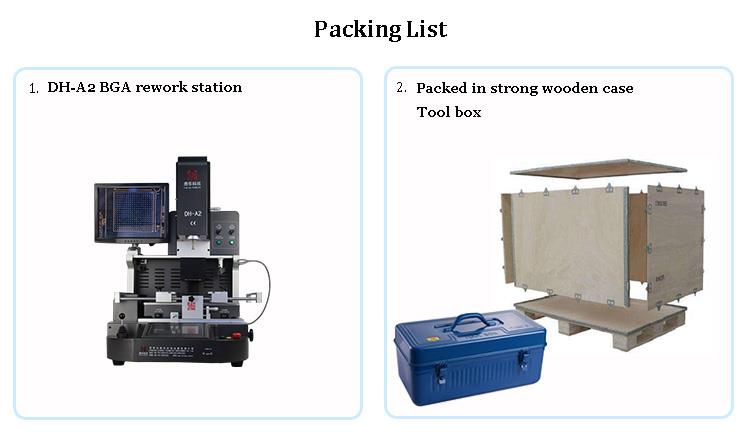

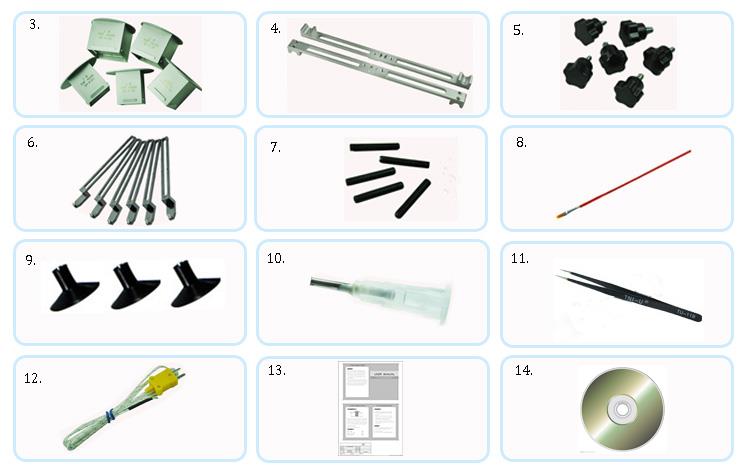

7. التعبئة والشحن
8. اتصل بنا
Email: john@dh-kc.com
واتساب/Wechat/Mob:+86 157 6811 4827
9.الأسئلة الشائعة
• في آلة إعادة صياغة BGA، ما هي العوامل الأساسية لارتفاع معدل النجاح في إصلاح ثنائي الفينيل متعدد الكلور والرقائق؟
ج: نظام بصري ملون مزود بوظائف الرؤية المنقسمة، وفصل اللونين، والتكبير/التصغير، والضبط الدقيق، ومجهز بجهاز كشف الانحراف، مع التركيز التلقائي وتشغيل البرنامج
• كيف تضمن آلة إعادة صياغة BGA الخاصة بك المحاذاة الدقيقة لكرات اللحام على الرقائق ومفاصل اللحام على ثنائي الفينيل متعدد الكلور؟
ج: نظام رؤية بصرية ملونة، مع حركة يدوية للمحور X، Y، مع إضاءة مقسمة بلونين، تكبير/تصغير ووظيفة الضبط الدقيق، بما في ذلك جهاز دقة اختلاف اللون. تعرض شاشة العرض بوضوح حالة محاذاة كرة اللحام على الرقائق ومفاصل اللحام على PCB.

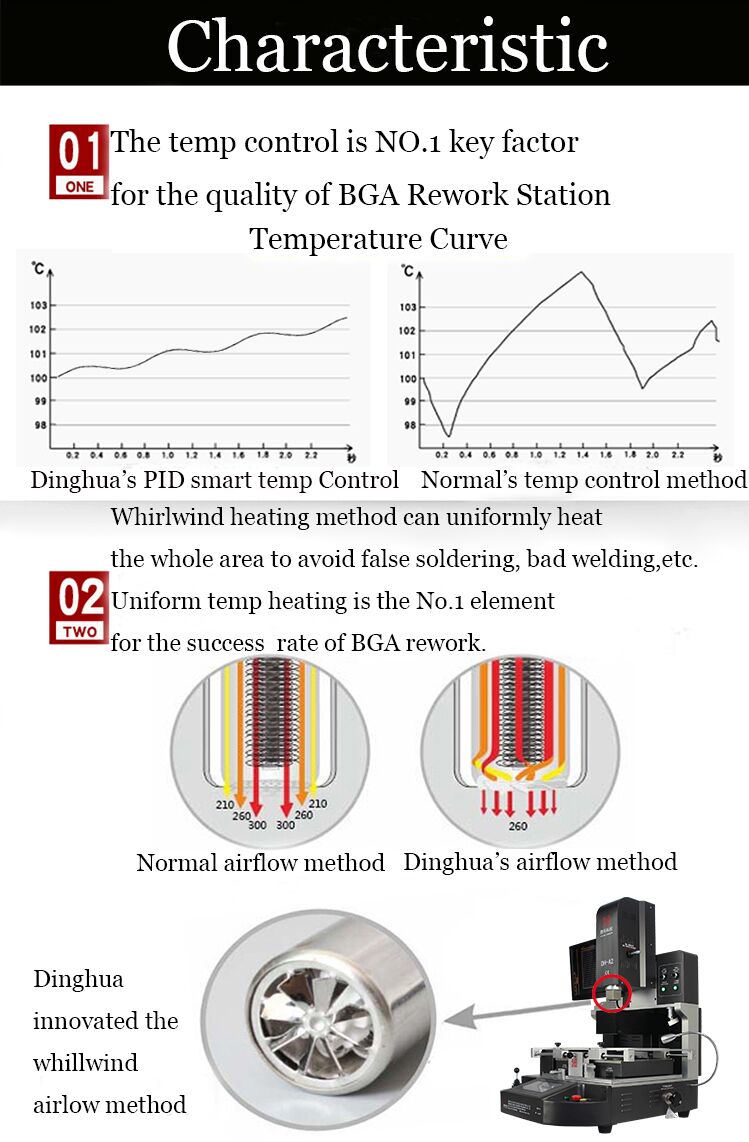

• ما هو مبدأ تسخين الهواء الساخن والأشعة تحت الحمراء لآلة إعادة صياغة BGA الخاصة بك؟
ج: هناك ثلاث سخانات مستقلة. الهواء الساخن العلوي + الهواء الساخن السفلي + منصة التسخين بالأشعة تحت الحمراء. يتمتع الهواء الساخن بميزة التسخين والتبريد السريع. من السهل جدًا التحكم في درجة الحرارة الجزء السفلي من الأشعة تحت الحمراء لمنع تشوه PCB (أسباب التشوه العامة: اختلاف كبير في درجة الحرارة بين مواقع PCB ورقاقة BGA المستهدفة.) هذا الطراز من الماكينة سهل التحكم نسبيًا ودرجة الحرارة من السهل السيطرة عليها.
