ما هي محطة إعادة العمل SMD
محطة إعادة العمل ذات التركيب السطحي (SMD) تُعرف أيضًا باسم منفاخ الهواء الساخن. تُستخدم في لحام وإزالة لحام أجزاء أو شرائح الدوائر المتكاملة (IC) وBGA. تُستخدم أيضًا لإصلاح الهواتف المحمولة ولوحات الدوائر المطبوعة (PCB). تحتوي محطة إعادة العمل ذات التركيب السطحي على مقبضين للتحكم، أحدهما ضروري لتنظيم تدفق وحركة الهواء الساخن/المُدفأ والثاني ضروري لتنظيم درجة الحرارة. أيضًا، يتم تثبيت الهواء الساخن الذي يتدفق عبر الفوهة على المقبض. والهواء الساخن ضروري لإذابة معجون اللحام الموجود أسفل الدائرة المتكاملة (IC).
مزايا محطة إعادة العمل SMD
إعادة العمل بدقة
تتيح محطات إعادة تصنيع SMD التعامل الدقيق مع المكونات الإلكترونية. عندما تحتاج المكونات إلى إصلاح أو تعديل، تولد المحطة هواءً ساخنًا متحكمًا فيه لإذابة اللحام والتلاعب بالأجزاء المعدنية.
التحكم في درجة الحرارة
وهذه واحدة من أهم ميزات أي محطة إعادة عمل، حيث تسمح للمشغلين بضبط درجة الحرارة من أدنى إلى أعلى نطاق في أي وقت.
القدرة على إزالة اللحام
تعمل هذه المحطات كمحطات إعادة العمل بالهواء الساخن وإزالة اللحام. يمكن لعصا الهواء الساخن تليين اللحام أو إذابته، مما يسهل إزالة المكونات أو استبدالها.
فعال
تولد محطات إعادة العمل SMD بسرعة درجات حرارة الهواء الساخن اللازمة لمهام إعادة العمل. توفر هذه الكفاءة الوقت أثناء الإصلاحات.
-
Dinghua DH-G730 Mobile Repairing آلة SMD. خاصة لإصلاح مستوى رقاقة اللوحة الأم المتنقلة.
أضف إلى الاستفسار -
سعر محطة إعادة صياغة Bga بالأشعة تحت الحمراء في الهند

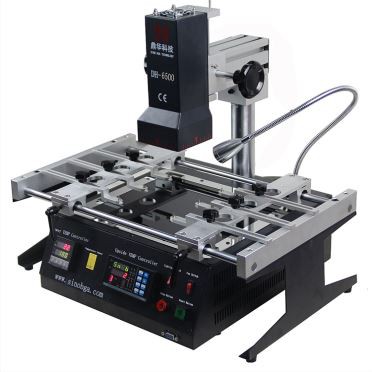

محطة إعادة العمل IR6500 BGA، والتي تسمى أيضًا DH-A01R، وهي النموذج الأرخص والأكثر عملية، تتميز
أضف إلى الاستفسار -
محطة إعادة العمل IR6500 BGA، والتي تسمى أيضًا DH-A01R، وهي النموذج الأرخص والعملي، تتميز بمنطقة
أضف إلى الاستفسار -
أداة إزالة IC التلقائية الوظيفة: إزالة واستبدال ولحام ورقائق إزالة اللحام الموديل: DH-A2E محطة
أضف إلى الاستفسار -
جهاز BGA نظام المحاذاة البصرية
جهاز BGA نظام المحاذاة البصريةالشركة المصنعة: تقنية دينغهواالعلامة التجارية: دينغهواشحن سريع عبر دي
أضف إلى الاستفسار -
HK Dinghua Technology DH-A2E آلة إصلاح IC المتنقلة الأوتوماتيكية بالهواء الساخن واللحام بالأشعة تحت
أضف إلى الاستفسار -
محطة إعادة صياغة BGA بالأشعة تحت الحمراء الصغيرة
DH -6500 هي محطة إعادة صياغة BGA الأشعة تحت الحمراء بالكامل مع مناطق تسخين من الأشعة تحت الحمراء ،
أضف إلى الاستفسار -
آلة إعادة تشكيل BGA الأوتوماتيكية 110 فولت لليابان والولايات المتحدة الأمريكية والمناطق الأخرى التي
أضف إلى الاستفسار -
إصلاح شريحة SMD SMT BGA. أفضل حل لإصلاح مستوى الشريحة. مرحبا بكم في ارسال استفسارك.
أضف إلى الاستفسار -
محطة إعادة العمل شبه الأوتوماتيكية للتركيب على السطح مع معدل نجاح عالٍ في الإصلاح. مرحبا بكم في
أضف إلى الاستفسار -
أداة إزالة رقاقة DH-A2 BGA IC مناسبة للوحات الأم المختلفة. لا تتردد في الاتصال بنا للحصول على مزيد
أضف إلى الاستفسار -
1. يمكنك شراء محطة إعادة صياغة BGA مباشرة من الشركة المصنعة الأصلية.2. DH-A2 محطة إعادة صياغة BGA
أضف إلى الاستفسار
لماذا أخترتنا
فريق فني
يتعاون فريقنا المحترف ويتواصل مع بعضهم البعض بشكل فعال، ويكرس نفسه لتقديم نتائج عالية الجودة. نحن قادرون على التعامل مع التحديات والمشاريع المعقدة التي تتطلب خبرتنا المتخصصة.
جودة عالية
يتم تصنيع منتجاتنا وتنفيذها وفقًا لمعايير عالية جدًا، باستخدام أجود المواد وعمليات التصنيع.
معدات متطورة
آلة أو أداة أو جهاز مصمم بتكنولوجيا ووظائف متقدمة لأداء مهام محددة للغاية بدقة وكفاءة وموثوقية أكبر.
سعر تنافسى
نحن نقدم منتجًا أو خدمة ذات جودة أعلى بسعر مكافئ. ونتيجة لذلك، لدينا قاعدة عملاء متنامية ومخلصة.
خدمات مخصصة
نحن ندرك أن كل عميل لديه احتياجات تصنيع فريدة. ولهذا السبب نقدم خيارات التخصيص لتلبية متطلباتك المحددة.
خدمة الانترنت على مدار 24 ساعة
نحن نحاول الرد على كافة الاستفسارات خلال 24 ساعة وفرقنا دائما تحت تصرفكم في حالة الطوارئ.
أول شيء هو توصيل سلك الطاقة وتشغيله، ثم تشغيل مفتاح الطاقة الخاص بالمحطة. هناك أيضًا حاجة لتنظيم ضغط الهواء ودرجة الحرارة وذلك لضمان توازن كليهما مما يسمح بإزالة اللحام بشكل مناسب. عندما تكون الحرارة عالية وتدفق الهواء صغيرًا، سيؤدي ذلك إلى إخراج حرارة زائدة يمكن أن تدمر PCB للهاتف المحمول. على نفس المنوال عندما تكون الحرارة منخفضة وتدفق الهواء كبير، سيؤدي ذلك إلى إزالة اللحام بشكل غير مرضي. أيضًا، تحتوي بعض المحطات على انقطاع تلقائي للتيار، خاصة عند وضع المقبض على الحامل وإيقاف تشغيله. علاوة على ذلك، عند إجراء بعض الإصلاحات، تحتاج إلى إيقاف تشغيل المحطة، وهذا سيسمح للمحطة بنفخ الهواء البارد بشكل طبيعي وهذا سيساعد السخان الموجود داخل المقبض على التبريد ولن يحدث أي ضرر. بالإضافة إلى ذلك، من الضروري أن تقوم بتسخين PCB مسبقًا أثناء اللحام أو إزالة اللحام. يمكنك القيام بذلك عن طريق توفير الحرارة من خلال بعض الارتفاع وسيتم إنزال مقبض المحطة بشكل ثابت. ومع ذلك، عندما يتم توفير حرارة غير متوقعة لمكون أو جزء من لوحة الدوائر المطبوعة، فقد يتسبب هذا في تلف لوحة الدوائر المطبوعة والمكونات الأخرى نتيجة للصدمة الحرارية.
كيف تعمل محطة إعادة العمل SMD
المكونات الإلكترونية هي القطع الأساسية التي تجعل العنصر الإلكتروني يعمل كما ينبغي. في معظم الأحيان، تعمل هذه المكونات بسلاسة، ولكن عندما لا تعمل، يتطلب إصلاح المشكلة أدوات معينة. غالبًا ما تكون محطة إعادة العمل SMD هي الأداة المفضلة لإجراء عمليات إعادة العمل المعقدة وإصلاح هذه المكونات المكسورة أو غير المستقرة. يمنحك هذا الدليل نظرة عامة موجزة حول ماهية محطة إعادة العمل وما يمكنها القيام به. تحتوي المكونات الإلكترونية على العديد من الأجزاء العاملة ومعظمها مصنوعة من المعدن. بعد إزالة المكون من غلافه، يجب أن تكون هناك طريقة لإزالة الأجزاء المعدنية ومناورتها للعمل على مناطق معينة. الشيء الوحيد القادر على صهر المعدن إلى درجة يمكن ثنيه أو تحريكه هو الحرارة الشديدة. هذا هو الغرض من محطات إعادة العمل. يمكن للمحطة توليد درجات حرارة الهواء الساخن التي يحتاجها المشغل، ويمكنها القيام بذلك بسرعة. محطات إعادة العمل هي أيضًا محطات فك اللحام، وتتيح وظيفة اللحام الخاصة بها للمشغلين إصلاح المعدن بسهولة باستخدام لحام معدني. الهواء الساخن الناتج عن المحطة مفيد أيضًا في إذابة اللحام، مما يجعله سائلاً لفترات قصيرة من الزمن. تشترك جميع محطات إعادة العمل في أوجه تشابه في كيفية عملها. قد يختلف وضع المكونات المختلفة وأسلوبها وإخراج الطاقة من علامة تجارية إلى أخرى. يوجد قرص يقع على الجهاز الرئيسي يسمح للمشغل بضبط معدل تدفق الهواء الساخن من الأداة اليدوية. هذه واحدة من أهم ميزات أي محطة إعادة عمل، مما يسمح للمشغلين بضبط درجة الحرارة من أدنى إلى أعلى نطاق في أي وقت. تُعرف هذه الأداة المحمولة أيضًا باسم مسدس الهواء الساخن. إنه ما يستخدمه المشغل لتطبيق الحرارة على لحام المعدن لتليينه أو إذابته بدرجة كافية لإنجاز عمليات إعادة العمل والإصلاح. يقع هذا على جانب غلاف الجهاز الخاص بالمحطة وهو مكان مناسب للاحتفاظ بالعصا عندما لا تكون قيد الاستخدام. يوجد مفتاح الطاقة الرئيسي عادةً في مكان يسهل رؤيته. فيما يلي الملحقات التي تجعل محطة إعادة العمل تعمل بكامل طاقتها للمشغل. يمكن للمشغلين اختيار أطراف لحام أداة الهواء الساخن التي يريدون استخدامها مع عصاهم. تأكد من اختيار أطراف متوافقة مع طراز العلامة التجارية للمحطة. هناك العديد من الاستخدامات للحام والعديد من الخيارات الجيدة. يجب تنظيف الأطراف بشكل صحيح للحفاظ عليها في حالة عمل جيدة، ويلزم استخدام منظف الأطراف للصيانة المستمرة للأطراف. هذا محلول سائل يستخدم لتنظيف الأكاسيد والشوائب من الأسطح المعدنية. يساعد هذا المشغلين على التقاط المكونات الصغيرة دون لمسها. تساعد مفارش الطاولة المضادة للكهرباء الساكنة في حماية المكونات من التفريغ الساكن الضار. يرتدي المشغل هذا الحزام المضاد للكهرباء الساكنة لتجنب التفريغ الساكن.
محطة إعادة العمل SMD (جهاز التثبيت السطحي) هي أداة متخصصة تستخدم في صناعة الإلكترونيات لإصلاح وإعادة تشكيل المكونات الإلكترونية على لوحات الدوائر المطبوعة (PCBs) التي تستخدم تقنية التثبيت السطحي. على عكس المكونات التقليدية ذات الفتحة، فإن أجهزة SMD أصغر حجمًا وأكثر إحكاما ويتم لحامها مباشرة على سطح لوحة الدوائر المطبوعة. يوفر هذا التصميم العديد من المزايا، بما في ذلك كفاءة المساحة وأداء الإشارة الأفضل، ولكنه يطرح أيضًا تحديات عندما يتعلق الأمر بالإصلاحات والاستبدالات. تم تصميم محطات إعادة العمل SMD لمعالجة هذه التحديات من خلال توفير طريقة محكومة ودقيقة لإزالة واستبدال وإعادة لحام مكونات SMD. تتضمن هذه المحطات عادةً ميزات مثل أدوات إعادة العمل بالهواء الساخن التي يتم التحكم في درجة حرارتها، ومكاوي اللحام، ومنصات التسخين المسبق، وكلها ضرورية لتحقيق وصلات لحام موثوقة ومنع تلف المكونات الحساسة. لا يمكن المبالغة في أهمية محطات إعادة العمل SMD في مجال إصلاح الإلكترونيات. مع التقدم السريع للتكنولوجيا، أصبحت الإلكترونيات مضغوطة ومعقدة بشكل متزايد، مما يجعل من الضروري وجود أدوات تسمح بالإصلاحات الدقيقة. توجد مكونات SMD بشكل شائع في مجموعة واسعة من الأجهزة، من الهواتف الذكية وأجهزة الكمبيوتر المحمولة إلى المعدات الطبية والإلكترونيات الخاصة بالسيارات. عندما تتعطل مكونات SMD هذه بسبب عيوب التصنيع أو التآكل أو حتى التلف العرضي، تصبح محطة إعادة العمل SMD لا غنى عنها. فهي تمكن الفنيين من إزالة المكونات المعيبة دون إتلاف الدوائر المحيطة، واستبدالها بمكونات جديدة، وإعادة لحامها لاستعادة وظائف الجهاز.
المكونات الرئيسية لمحطة إعادة العمل SMD
تعتبر أداة إعادة العمل بالهواء الساخن أحد المكونات الأساسية لمحطة إعادة العمل SMD وهي لا غنى عنها لإزالة وإعادة عمل مكونات SMD. تستخدم هذه الأداة تيارًا مركّزًا من الهواء الساخن لتليين وصلات اللحام، مما يسمح بإزالة المكونات أو وضعها بعناية على PCB. تعد أداة إعادة العمل بالهواء الساخن بالغة الأهمية لمنع تلف كل من المكونات الحساسة وPCB نفسها. أثناء إزالة المكونات، يتم توجيه الهواء الساخن إلى وصلات اللحام، مما يؤدي إلى تسخينها إلى النقطة التي يصبح فيها اللحام منصهرًا. يسمح هذا برفع المكون برفق عن PCB. وبالمثل، أثناء وضع المكونات، تساعد الأداة في إذابة معجون اللحام على منصات PCB، مما يضمن اتصالًا آمنًا عند وضع المكون الجديد ويتصلب اللحام عند التبريد. يعد التحكم في درجة الحرارة وتدفق الهواء من الميزات الحيوية لأداة إعادة العمل بالهواء الساخن. تتطلب المكونات المختلفة ومواد PCB ملفات تعريف درجة حرارة محددة لتجنب ارتفاع درجة الحرارة أو إتلاف المكونات المحيطة. توفر العديد من محطات إعادة العمل SMD إعدادات درجة حرارة قابلة للتعديل لتلبية احتياجات مختلفة. بالإضافة إلى ذلك، يساعد تدفق الهواء القابل للتعديل في التحكم في معدل تسخين وصلات اللحام ويمنع ارتفاع درجة الحرارة. عند استخدام أداة إعادة العمل بالهواء الساخن، من المهم اتباع إرشادات الشركة المصنعة وتوصياتها فيما يتعلق بإعدادات درجة الحرارة وتدفق الهواء. تضمن القدرة على ضبط هذه المعلمات عمليات إعادة العمل بدقة وضبط، مما يقلل من مخاطر الأخطاء ويضمن إصلاحات ناجحة.
وظيفة توفير الطاقة التي توقف إمداد الطاقة للسخان إذا لم يتم استخدام الطرف في الوقت المحدد. وظيفة لإطالة عمر الطرف عن طريق تقليل أكسدته؛ تنخفض درجة حرارة الطرف تلقائيًا عند انقضاء فترة زمنية محددة بعد وضع القطعة اليدوية على حامل المكواة. تقوم محطة إعادة العمل SMD بإزالة واستبدال مجموعة كبيرة ومتنوعة من مكونات SMD. تحكم في عمليتك باستخدام بطاقة مفتاح القفل عن طريق إدخال إعدادات درجة الحرارة في ذاكرة النظام، ثم عند إزالة البطاقة، يتم "قفل" جميع إعدادات المعلمات في ذاكرة النظام ولا يمكن تغييرها بدون بطاقة المفتاح. تحمي هذه الميزة من قيام المشغل بإجراء تغييرات عرضية أو غير مصرح بها في درجة الحرارة. محطة إعادة العمل SMD أو منفاخ الهواء الساخن هي أداة مطلوبة لإزالة اللحام مع لحام مكونات IC أو الرقائق وكذلك BGA أثناء إصلاح الهواتف الذكية بالإضافة إلى أعمال إصلاح PCB الأخرى. في أي نوع من محطات إعادة العمل SMD أو منفاخ الهواء الساخن، هناك مقبضان للتحكم. يتم استخدام مقبض تحكم واحد للتحكم في تدفق الهواء الساخن بينما يتم استخدام العديد من مقابض التحكم الأخرى للتحكم في مستوى درجة الحرارة. يتدفق الهواء الساخن من خلال فوهات متصلة بالمقبض. يساعد هذا الهواء الساخن في إذابة معجون اللحام أسفل الدائرة المتكاملة. تُستخدم محطة إعادة العمل SMD أيضًا كمحطة إعادة عمل BGA باستخدام بعض الأدوات الإضافية والإعداد مثل حامل PCB، وحامل محطة إعادة العمل بالإضافة إلى سخان مسبق لتوفير الحرارة من الأسفل. في حين أن هناك العديد من محطات إعادة العمل SMD المتاحة بسهولة في السوق. أعد ضبط درجة الحرارة وضغط الهواء. يجب أن تكون درجة الحرارة وضغط الهواء أو دوران الهواء متوازنين بشكل جيد من أجل اللحام المناسب مع إزالة اللحام. يعني ذلك أن الكثير من الحرارة بالإضافة إلى قلة دوران الهواء سينتج بالتأكيد الكثير من الحرارة التي يمكن أن تلحق الضرر بلوحة الدوائر المطبوعة للهاتف الذكي. علاوة على ذلك، سيؤدي قلة الحرارة وضغط الهواء الزائد إلى إزالة اللحام بشكل غير صحيح مع اللحام. تحتوي معظم هذه المحطات على ميزات انقطاع التيار التلقائي. وهذا يعني أنه عندما يتم وضع المشرف، ينقطع التيار عن المالك. عند الانتهاء من الإصلاح، قم بإيقاف تشغيل الجهاز. سيقوم الجهاز على الفور بنفخ الهواء البارد للتأكد من تبريد وحدة التسخين الموجودة داخل الجهاز وعدم تسببها في أي نوع من الضرر.
تدفق الهواء عالي الحجم والإنتاج العالي يجعل من الممكن أداء نفس العمل في ثلث الوقت المطلوب فقط عند استخدام نموذج تقليدي. هذا يقلل من التأثير الحراري على الألواح والمكونات. الطاقة العالية وحجم الهواء الكبير، تم إعطاء وظائف جديدة لالتقاط الفراغ ومؤشر الالتقاط. تتيح الوظيفتان الجديدتان إزالة مكون دون إتلاف لوحة الدوائر المطبوعة. نوع جديد من الفوهات لتحسين خصائص درجة الحرارة. تعمل الفوهة الجديدة على تحسين كفاءة العمل من خلال التسخين المنتظم عن طريق الحمل الحراري للهواء الساخن داخل الفوهة والذي يتم إنشاؤه بسبب الفتحات الموجودة في الجزء العلوي من الفوهة. تتمثل وظيفة التقاط الفراغ في التقاط مكون باستخدام وسادة شفط وفراغ. سيتم التقاط المكون فقط بعد أن يذوب الهواء الساخن مفاصل اللحام. يمكن تجنب خطأ تقشير الأرض عن طريق إزالة مكون بقوة مفرطة. من خلال ضبط وظيفة الالتقاط مسبقًا، يمكن التقاط المكون تلقائيًا عند ذوبان اللحام. في نفس الوقت، يظهر المؤشر وستكون لحظة الالتقاط مرئية. حتى المكونات ومفاصل اللحام لا يمكن رؤيتها مغطاة بفوهة، ومن الممكن التقاطها بسهولة وأمان. لضمان السلامة والحفاظ على الطاقة، عند وضع القطعة اليدوية في حامل القطعة اليدوية، سيتم تنشيط وظيفة السكون التلقائي وستبدأ في التبريد تلقائيًا. إذا لم يتم إزالة القطعة اليدوية من حامل القطعة اليدوية (على سبيل المثال استخدامها في تركيبات إعادة العمل) وكانت خاملة لمدة 30 دقيقة، فسيتم تنشيط وظيفة الإغلاق التلقائي. سيتم إيقاف تشغيلها تلقائيًا. يمكن تقييد الوصول إلى الإعدادات من خلال وظيفة كلمة المرور.
