سعر محطة إعادة صياغة Bga بالأشعة تحت الحمراء في الهند

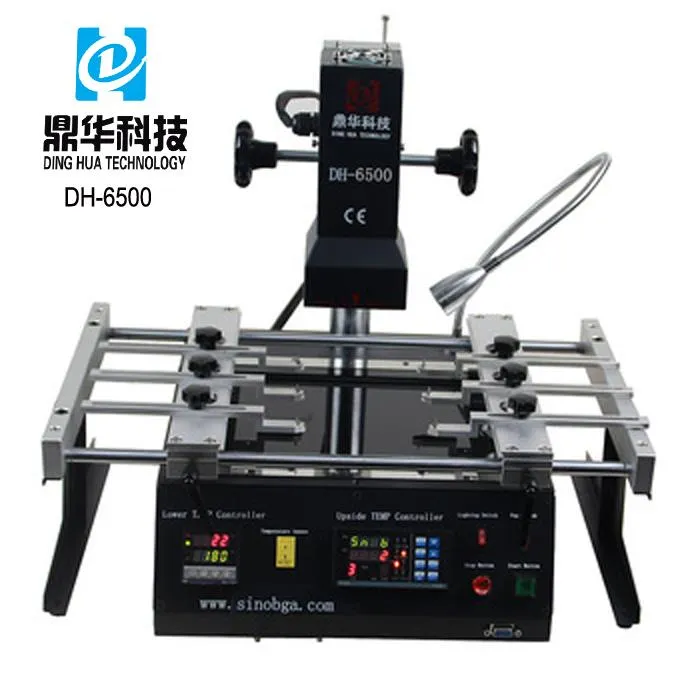

                                             DH-6500 محطة إعادة صياغة BGA بالأشعة تحت الحمراء

محطة إعادة عمل BGA بالأشعة تحت الحمراء عبارة عن جهاز متخصص يستخدم في صناعة الإلكترونيات لإصلاح أو إعادة صياغة مكونات مصفوفة الشبكة الكروية (BGA) الموجودة على لوحات الدوائر المطبوعة (PCBs). BGAs هي نوع من العبوات المثبتة على السطح المستخدمة في الدوائر المتكاملة، حيث يتم إجراء التوصيلات من خلال مجموعة من كرات اللحام الموجودة على الجانب السفلي من المكون.

DH-6500 مجمع إصلاح عالمي بالأشعة تحت الحمراء مزود بوحدات تحكم رقمية في درجة الحرارة وتسخين سيراميك لأجهزة Xbox،

تم إصلاح رقائق PS3 BGA وأجهزة الكمبيوتر المحمولة وأجهزة الكمبيوتر الشخصية وما إلى ذلك.





يتميز DH-6500 بجوانبه اليسرى واليمنى والخلفية المختلفة







تسخين السيراميك العلوي بالأشعة تحت الحمراء، الطول الموجي 2 ~ 8um، منطقة التسخين تصل إلى 80*80 مم، تطبيق لأجهزة إكس بوكس،

اللوحة الأم لوحدة التحكم في الألعاب، وغيرها من الإصلاحات على مستوى الشريحة.

التركيبات العالمية، 6 قطع منها ذات فتحة صغيرة ودبوس رفيع ومرتفع، والتي يمكن استخدامها

يتم تثبيت اللوحات الأم غير المنتظمة على طاولة العمل، ويمكن أن يصل حجم PCB إلى 300*360 مم.





منطقة التسخين السفلية، مغطاة بدرع زجاجي مقاوم لدرجة الحرارة العالية، تبلغ مساحة التسخين 200*240 مم،

يمكن استخدام معظم اللوحات الأم عليه.



2 وحدة تحكم في درجة الحرارة لضبط وقت ودرجة حرارة الماكينات، هناك 4 مناطق لدرجة الحرارة

يمكن ضبطها لكل ملفات تعريف درجة الحرارة، ويمكن حفظ 10 مجموعات من ملفات تعريف درجة الحرارة.





معلمات محطة إعادة صياغة BGA بالأشعة تحت الحمراء:



مزود الطاقة	110~250 فولت +/-10% 50/60 هرتز
قوة	2500W
مناطق التدفئة	2 إر
ثنائي الفينيل متعدد الكلور متاح	300*360 مللي متر
حجم المكونات	2*2 ~ 78*78 مللي متر
الوزن الصافي	16 كجم



FQA لمحطة إعادة صياغة IR BGA

س: هل يمكن إصلاح الهاتف المحمول؟

ج: نعم يمكن ذلك.



س: كم ثمن 10 مجموعات؟

A: For a better price, please email us: john@dh-kd.com



س: هل ترغب في قبول OEM؟

ج: نعم، يرجى إعلامنا بالمبلغ الذي قد تحتاجه؟



س: هل يمكنني الشراء مباشرة من بلدك؟

ج: نعم، يمكننا شحنه إلى الباب الخاص بك عن طريق التعبير.



بعض المهارات حول محطة إعادة صياغة IR BGA



المعرفة قبل العملية:

عادة ما يتم التحكم في معدل ارتفاع درجة الحرارة في منطقة التسخين المسبق الخالية من الرصاص عند 1.2-5 درجة / ثانية (ثانية). درجة الحرارة في منطقة التسخين عادة ما تكون أقل من 160 درجة، ودرجة الحرارة في منطقة العزل هي 160-190 درجة. يتم التحكم في درجة حرارة الذروة بشكل عام عند 235-245 درجة، مع الحفاظ على درجة الحرارة لمدة 10-45 ثانية. الوقت من ارتفاع درجة الحرارة إلى درجة الحرارة القصوى حوالي 1.5 إلى 2 دقيقة.

درجة انصهار لحام الرصاص هي 183 درجة، في حين أن نقطة انصهار عجينة اللحام الخالية من الرصاص هي 217 درجة. عندما تصل درجة الحرارة إلى 183 درجة، يبدأ معجون اللحام المحتوي على الرصاص في الذوبان. نظرًا لخصائصها الكيميائية، فإن نقطة الانصهار الفعلية لخرز اللحام أعلى من نقطة الانصهار لمعجون اللحام.

المعرفة العامة بالجهاز:

1,تستخدم على نطاق واسع:الجانب العلوي مفتوح + الجانب السفلي للأشعة تحت الحمراء الداكنة.

2,ثلاثة نماذج لمنطقة درجة الحرارة:هواء ساخن + حرارة مشعة + ضوء الأشعة تحت الحمراء الداكن المنخفض.

3,المظهر باللون الأحمر بالكامل:الأشعة تحت الحمراء العليا + الأشعة تحت الحمراء السفلى. النقاط الرئيسية: تختلف طرق التسخين وجداول درجات الحرارة حسب نوع المنتج. إدخال الحرارة على النحو التالي:

تسخين الهواء الساخن:يستخدم مبدأ نقل حرارة الهواء، مما يوفر تسخينًا عالي الدقة ويمكن التحكم فيه. إن ضبط حجم الهواء وسرعة الرياح يحقق تسخينًا موحدًا ويمكن التحكم فيه. أثناء اللحام، يتم نقل الحرارة من جسم شريحة BGA، مما يسبب اختلافًا في درجة الحرارة بين خرزات اللحام ومخرج الهواء الساخن. قد تختلف متطلبات درجة الحرارة حسب الشركات المصنعة الفردية، وتنطبق البيانات الواردة في هذا المستند التقني على جميع موديلات Dinghua Technology. يجب أخذ هذه العوامل في الاعتبار عند الإعداد، ويجب فهم أداء خرزات اللحام وتكوينها وفقًا لذلك.
للتفريق بين أقسام درجة الحرارة (راجع الإرشادات الفنية الخاصة بالشركة المصنعة لإعدادات محددة)، من المهم ضبط قسم درجة الحرارة الأعلى أولاً. اضبط قيمة درجة الحرارة القصوى (235 درجة للمواد الخالية من الرصاص، و220 درجة للمواد المحتوية على الرصاص) وقم بتشغيل محطة إصلاح BGA لاختبار التسخين. عند التسخين، راقب العملية برمتها، خاصة إذا كان تحمل اللوحة الجديدة لدرجة الحرارة غير معروف. عندما تتجاوز درجة الحرارة 200 درجة، افحص عملية ذوبان كرة اللحام في الرقعة المجاورة لـ BGA. استخدم الملقط للمس الرقعة؛ إذا تحركت، فإن درجة الحرارة كافية. عندما تبدأ شريحة BGA في الغرق، قم بتسجيل درجة الحرارة المعروضة على الجهاز أو شاشة اللمس ووقت التشغيل. يجب الحفاظ على درجة الحرارة المثالية لمدة 10-20 ثانية بعد الوصول إلى نقطة الانصهار.

خلاصة القول:بمجرد تشكيل BGA، ستبدأ كرات اللحام في الانفصال بعد الوصول إلى درجة الحرارة القصوى لبضع ثوان. يجب فقط ضبط الجزء الأعلى درجة حرارة من منحنى درجة الحرارة على أعلى درجة حرارة ثابتة لمدة N + 20 ثانية. بالنسبة للإجراءات الأخرى، راجع معلمات منحنى درجة الحرارة المقدمة من قبل الشركة المصنعة. بشكل عام، يجب التحكم في عملية اللحام المحتوي على الرصاص بالكامل خلال 210 ثانية تقريبًا، والعملية الخالية من الرصاص خلال 280 ثانية تقريبًا. يجب ألا يكون الوقت طويلاً جدًا لتجنب حدوث ضرر غير ضروري لثنائي الفينيل متعدد الكلور وBGA.
