محطة إعادة صياغة BGA بالأشعة تحت الحمراء الصغيرة
DH -6500 هي محطة إعادة صياغة BGA الأشعة تحت الحمراء بالكامل مع مناطق تسخين من الأشعة تحت الحمراء ، وهي منطقة تسخين الأشعة تحت الحمراء العليا هي 80*80 مم ، ومنطقة تسخين الأشعة تحت الحمراء السفلية المستخدمة في حجم ثنائي الفينيل متعدد الكلور ، وحد أقصى 360*300mm ، وأكبر بكثير من الآلات/النماذج المماثلة الأخرى ، والتي تتناسب مع Xbox و Gashachator و Seristarator ETC {{6}
الوصف
محطة إعادة صياغة BGA الصغيرة بالأشعة تحت الحمراء هي أداة مضغوطة وفعالة مصممة لإصلاح وإعادة صياغة BGA ، SMD ، والمكونات الإلكترونية الأخرى . تستخدم تقنية التسخين بالأشعة تحت الحمراء لضمان توزيع حرارة موحدة ، مما يقلل من خطر الإصابة بالمكونات القريبة {{1} هذه المحطة مناسبة للخروج من المهام ، واللحام ، وإعادة تدوير المهام على مركبات ثنائي الفينيل متعدد الكلور . تجعل بصمتها الصغيرة مثالية للاستخدام في البيئات المحدودة الفضاء .

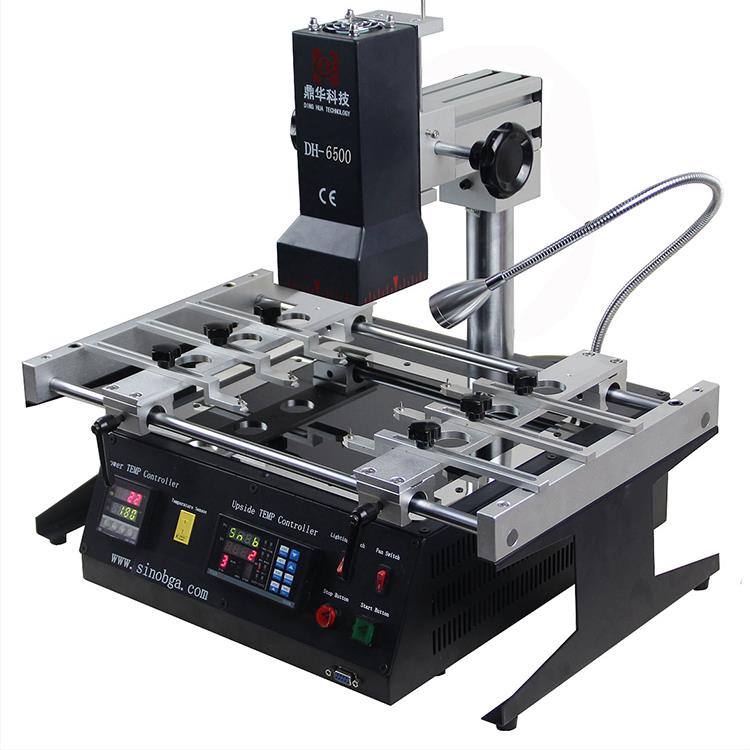

DH -6500 Undrared BGA REWORK Station
تم تطوير واستخدام DH -6500 في السوق لأكثر من 10 سنوات . يتكون بشكل أساسي من مناطق تسخين الأشعة تحت الحمراء واثنين من وحدات التحكم في درجة الحرارة ..
تتميز منطقة التسخين بالأشعة تحت الحمراء العلوية بسخان من السيراميك بحجم ما يصل إلى 80 × 80 مم مع نطاق طول موجي يتراوح من 2 إلى 8 ميكرون ، والذي يتم امتصاصه بسهولة بواسطة معظم المواد السوداء والفاتحة ذات اللون الفاتح . تدعم الوحدة 110-250 فولت في 50/60Hz .}

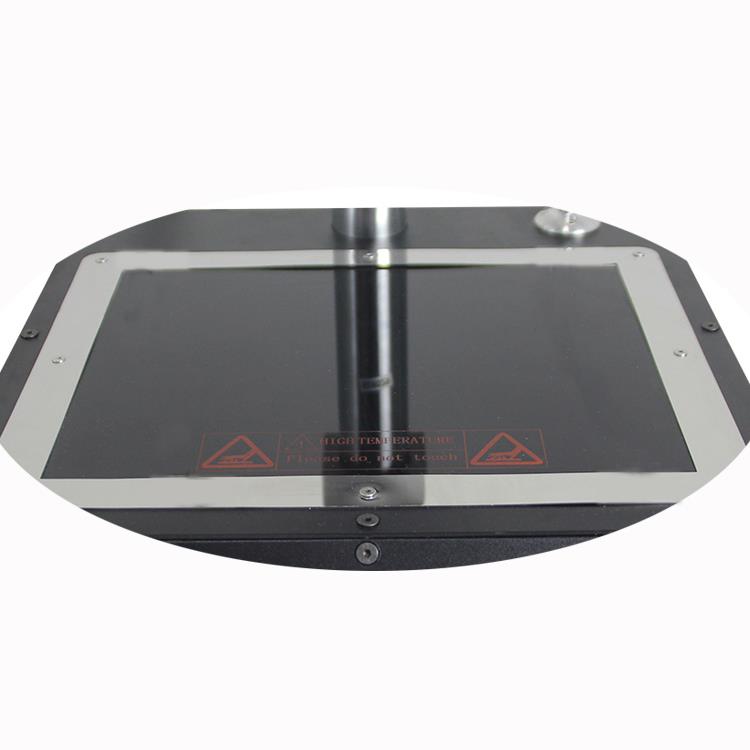

تم تجهيز منطقة التسخين المسبق للأشعة تحت الحمراء السفلية بدرع زجاجي مضاد للدرجات الحرارة ، والذي يوفر المزيد من التدفئة لضمان حماية أفضل للمكونات الكبيرة أثناء التسخين .

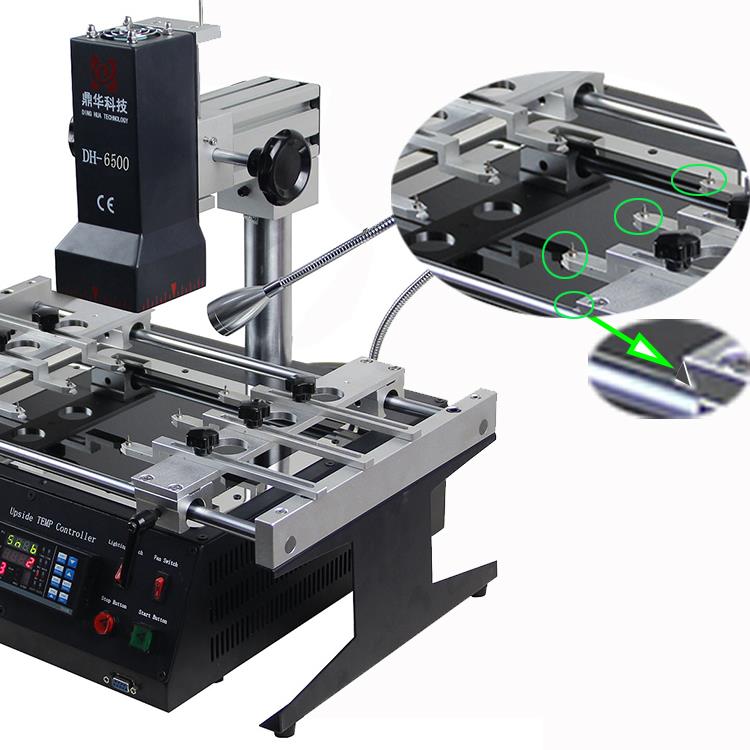

يشتمل النظام على V-Groove ، ومقاطع التمساح ، والتركيبات الشاملة المنقولة ، والتي يمكن أن تستوعب اللوحات الأم ذات الأشكال المختلفة ، مما يسمح لها بتثبيت بشكل آمن في الموضع الأمثل لحام أو إلغاء توضيح .
الحد الأقصى لحجم ثنائي الفينيل متعدد الكلور المدعوم هو 360 × 300 مم ، وتتراوح أحجام المكونات من 2 × 2 مم إلى 78 × 78 مم .
ميزات آلة الأشعة تحت الحمراء الرقمية
- تحكمان في درجة الحرارة
- يمكن حفظ عشرة ملفات تعريف درجات الحرارة
- واحد حراري خارجي واحد لمراقبة درجة الحرارة في الوقت الحقيقي
- أزرار مشفرة بالألوان لسهولة التشغيل
المواصفات الفنية لمحطة إعادة صياغة BGA بالأشعة تحت الحمراء
| المعلمة | مواصفة |
| مزود الطاقة | 110-250V ، 50/60 هرتز |
| قوة | 2500W |
| مناطق التدفئة | 2 مناطق الأشعة تحت الحمراء |
| حجم ثنائي الفينيل متعدد الكلور | ما يصل إلى 300 × 360 مم |
| حجم المكون | 2 × 2 إلى 78 × 78 مم |
| وزن صافي | 16 كجم |
التعليمات
س: هل يمكنني أن أصبح موزعك في بلدي؟
ج: نعم ، يمكنك .
س: هل هناك أي شركات معروفة تستخدم منتجاتك؟
ج: نعم ، تستخدم شركات مثل Google و Huawei و Mitsubishi منتجاتنا .
س: هل تقبل مقترحات تصميم المنتج الجديدة؟
ج: نعم ، إذا كان لديك أي أفكار تصميم أو حل جديدة ، يرجى الاتصال بنا علىJohn@dinghua-bga.com .
س: هل يمكنني الشراء مباشرة من بلدك؟
ج: نعم ، يمكننا شحن المنتج مباشرة إلى بابك عبر التسليم السريع .
بعض النصائح حول محطة إعادة صياغة IR BGA
ما هو الملف الشخصي؟
الملف الشخصي هو منحنى درجة الحرارة التي تتبعها محطة إعادة صياغة مكونات Desolder و Solder BGA .
يتكون الملف الشخصي من أربع مراحل مميزة ، والتي يتم شرحها أدناه:
- مسبق:هذه المرحلة تنقل اللوحة إلى درجة حرارة موحدة بين 150 درجة و 180 درجة . لا تؤثر درجة الحرارة هذه على مفاصل اللحام ولكنها تقلل من اختلاف درجة الحرارة (دلتا T) بين الأعلى والسفلي ، مما يمنع الأضرار التي لحقت بالوحة أو BGA .
- نقع:في هذه المرحلة ، يتم تسخين اللوحة لتنشيط التدفق . هذا أمر مهم لأنه يجب تنشيط التدفق في إطار زمني محدد لأداء وظيفته بشكل صحيح .
- تراجع:خلال هذه المرحلة ، تذوب كرات اللحام وترتبطها على الفوط . من الأهمية بمكان أن تستمر هذه المرحلة إلى مقدار الوقت الصحي الحزم .
- ترطيب:تتضمن هذه المرحلة تبريدًا محكمًا لـ BGA ، عادة بمعدل لا يتجاوز 2-3 درجة في الثانية ، لتجنب الإجهاد الحراري .
