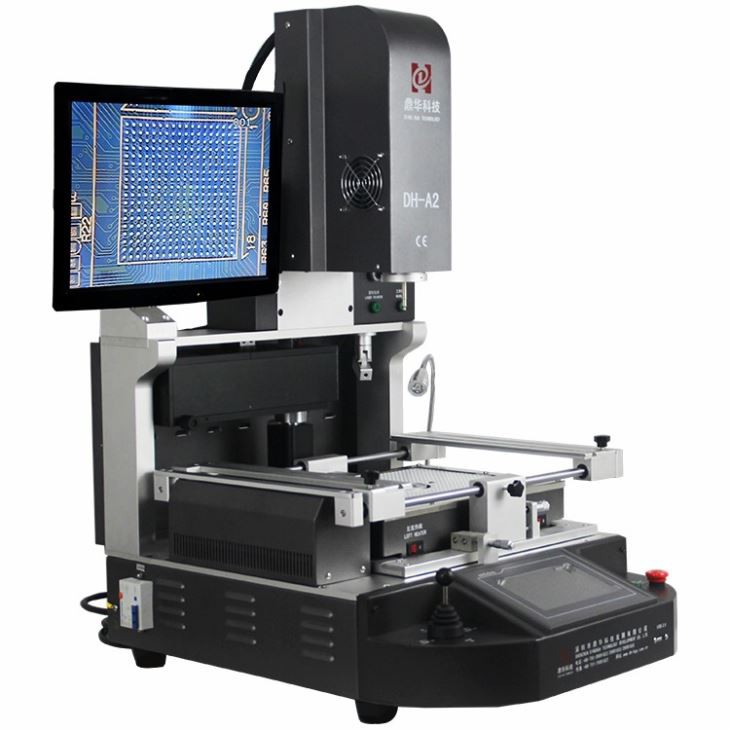

SMD BGA محطة إعادة العمل التلقائية

محطة إعادة صياغة SMD BGA أوتوماتيكية

هذه آلة ناضجة تتمتع بتجارب مثالية، وقد حاز العملاء الذين اشتروا الآلة DH-A2 على رضاهم

معدل يصل إلى 99.98%، والذي تم استخدامه على نطاق واسع في صناعات السيارات والكمبيوتر والهواتف المحمولة، وأكثر من مليون عميل

يستخدمون.

1.تطبيق محطة إعادة صياغة SMD BGA الأوتوماتيكية

لحام أنواع مختلفة من الرقائق وإعادة تشكيلها وتفكيكها:

بغا، PGA، POP، BQFP، QFN، SOT223، PLCC، TQFP، TDFN، TSOP، PBGA، CPGA، رقائق LED.

2. ميزات المنتج لمحطة إعادة العمل SMD BGA الأوتوماتيكية

* عمر مستقر وطويل (مصمم للاستخدام لمدة 15 عامًا)

* يمكن إصلاح اللوحات الأم المختلفة بمعدل نجاح مرتفع

* التحكم بدقة في درجة حرارة التدفئة والتبريد

* نظام المحاذاة البصرية: التثبيت بدقة في حدود 0.01 ملم

* سهل التشغيل. يمكن تعلم كيفية استخدامها في 30 دقيقة. ليست هناك حاجة إلى مهارة خاصة.

3. مواصفات محطة إعادة العمل SMD BGA الأوتوماتيكية

4. تفاصيل محطة إعادة العمل SMD BGA الأوتوماتيكية

1. يتم تركيب الهواء الساخن العلوي ومصاصة الفراغ معًا، والتي تلتقط شريحة/مكونًا بشكل ملائم للمحاذاة.

2. CCD بصري مع رؤية مقسمة لتلك النقاط الموجودة على الشريحة مقابل اللوحة الأم التي تم تصويرها على شاشة العرض.

3. شاشة العرض الخاصة بالشريحة (BGA وIC وPOP وSMT وما إلى ذلك) مقابل محاذاة نقاط اللوحة الأم المتطابقة قبل اللحام.

4. 3 مناطق تسخين، مناطق تسخين علوية للهواء الساخن، ومناطق تسخين سفلية للهواء الساخن والأشعة تحت الحمراء، والتي يمكن استخدامها مع اللوحة الأم الصغيرة لجهاز iPhone،

أيضًا، حتى اللوحات الرئيسية للكمبيوتر والتلفزيون، وما إلى ذلك.

5. منطقة التسخين بالأشعة تحت الحمراء مغطاة بشبكة فولاذية، والتي تسخن بالتساوي وأكثر أمانًا.

5. لماذا تختار محطة إعادة العمل الأوتوماتيكية SMD BGA الخاصة بنا؟

6. شهادة آلة إعادة صياغة BGA الأوتوماتيكية

شهادات UL، E-MARK، CCC، FCC، CE ROHS. وفي الوقت نفسه، لتحسين نظام الجودة وتحسينه، حصلت Dinghua على شهادة التدقيق في الموقع ISO، GMP، FCCA، C-TPAT.

7. التعبئة والشحن لمحطة إعادة صياغة SMD BGA الأوتوماتيكية

8. شحنة لمحطة عمل SMD SMT LED BGA الأوتوماتيكية

دي إتش إل/تي ان تي/فيديكس. إذا كنت تريد شروط الشحن الأخرى، من فضلك اخبرنا. سوف ندعمك.

9. شروط الدفع

تحويل مصرفي، ويسترن يونيون، بطاقة الائتمان.

من فضلك أخبرنا إذا كنت بحاجة إلى دعم آخر.

10. دليل التشغيل لمحطة عمل SMD SMT LED BGA الأوتوماتيكية

11. المعرفة ذات الصلة بمحطة إعادة صياغة SMD BGA التلقائية

كيفية برمجة ملف تعريف درجة الحرارة:

في الوقت الحاضر، هناك نوعان من القصدير شائع الاستخدام في SMT: الرصاص والقصدير والقصدير والفضة وAg والنحاس والنحاس. نقطة انصهار sn63pb37

مع الرصاص 183 درجة و sn96.5ag3cu 0.5 بدون الرصاص 217 درجة

3. عند ضبط درجة الحرارة، يجب علينا إدخال سلك قياس درجة الحرارة بين BGA وPCB، والتأكد من ذلك

يتم إدخال الجزء المكشوف من الطرف الأمامي لسلك قياس درجة الحرارة. نوع من

4. أثناء زراعة الكرات، يجب وضع كمية صغيرة من معجون اللحام على سطح BGA، والشبكة الفولاذية، وكرة القصدير والكرة.

يجب أن تكون طاولة الزراعة نظيفة وجافة. 5. يجب تخزين معجون اللحام ومعجون اللحام في الثلاجة عند درجة حرارة 10 درجة. نوع من

6. قبل صنع اللوحة، تأكد من أن PCB وBGA جافة ومخبوزة بدون رطوبة. نوع من

7. العلامة الدولية لحماية البيئة هي روس. إذا كان ثنائي الفينيل متعدد الكلور يحتوي على هذه العلامة، فيمكننا أيضًا أن نعتقد أن ثنائي الفينيل متعدد الكلور مصنوع بواسطة

عملية خالية من الرصاص. نوع من

8. أثناء لحام BGA، قم بتطبيق معجون اللحام بالتساوي على PCB، ويمكن تطبيق المزيد قليلاً أثناء لحام الرقاقة الخالية من الرصاص. 9. متى

لحام BGA، انتبه إلى دعم ثنائي الفينيل متعدد الكلور، ولا تشبك بإحكام شديد، واحتفظ بفجوة التمدد الحراري لثنائي الفينيل متعدد الكلور. 10. ال

الفرق الرئيسي بين القصدير الرصاص والقصدير الخالي من الرصاص: نقطة الانصهار مختلفة. (183 درجة خالية من الرصاص 217 درجة) حركة الرصاص جيدة، الرصاص

- الفقراء الحرة. ضرر. خالية من الرصاص تعني حماية البيئة، خالية من الرصاص تعني حماية البيئة

11. وظيفة معجون اللحام 1 > مساعد اللحام 2 > إزالة الشوائب وطبقة الأكسيد على سطح BGA و PCB، مما يجعل

تأثير اللحام أفضل. 12. عندما يتم تنظيف لوحة التسخين بالأشعة تحت الحمراء الداكنة السفلية، لا يمكن تنظيفها بالمواد السائلة. هو - هي

يمكن تنظيفها بقطعة قماش جافة وملاقط!

تفاصيل تعديل درجة الحرارة: ينقسم منحنى الإصلاح العام إلى خمس مراحل: التسخين المسبق، ارتفاع درجة الحرارة، درجة الحرارة الثابتة،

لحام الانصهار واللحام الخلفي. بعد ذلك، سوف نقدم كيفية ضبط المنحنى غير المؤهل بعد الاختبار. على العموم سوف نقوم بتقسيم

منحنى إلى ثلاثة أجزاء.

1. يعد قسم التسخين المسبق والتسخين في المرحلة المبكرة جزءًا يستخدم لتقليل اختلاف درجة حرارة ثنائي الفينيل متعدد الكلور وإزالته

   الرطوبة، ومنع الرغوة، ومنع الضرر الحراري. متطلبات درجة الحرارة العامة هي: عندما تكون الفترة الثانية من

   انتهت عملية درجة الحرارة الثابتة، ويجب أن تكون درجة حرارة القصدير التي نختبرها بين (خالية من الرصاص: 160-175 درجة، الرصاص: 145-160 درجة)،

   إذا كانت مرتفعة جدًا، فهذا يعني أننا قمنا بضبط ارتفاع درجة الحرارة. إذا كانت درجة الحرارة في قسم التسخين مرتفعة جدًا، فستكون درجة الحرارة في

   يمكن تقليل قسم التسخين أو يمكن تقصير الوقت. إذا كانت منخفضة جدًا، فقم بزيادة درجة الحرارة أو زيادة الوقت. إذا كان ثنائي الفينيل متعدد الكلور

   يتم تخزين اللوحة لفترة طويلة ولا يتم خبزها، يمكن أن يكون وقت التسخين المسبق الأول أطول لخبز اللوحة لإزالة الرطوبة.




2. قسم درجة الحرارة الثابتة جزء. بشكل عام، يكون إعداد درجة الحرارة لقسم درجة الحرارة الثابتة أقل من ذلك الخاص

قسم التسخين، وذلك للحفاظ على درجة الحرارة داخل كرة اللحام ترتفع ببطء لتحقيق تأثير درجة الحرارة الثابتة. الوظيفة

هذا الجزء هو تنشيط التدفق، وإزالة الأكسيد والطبقة السطحية والمواد المتطايرة من التدفق نفسه، وتعزيز تأثير الترطيب وتقليل

تأثير اختلاف درجات الحرارة. يجب التحكم في درجة حرارة الاختبار الفعلية للقصدير في قسم درجة الحرارة الثابتة العامة عند

(خالي من الرصاص: 170-185 درجة، رصاص 145-160 درجة). إذا كانت مرتفعة جدًا، يمكن تقليل درجة الحرارة الثابتة قليلاً، وإذا كانت منخفضة جدًا، يمكن تقليل درجة الحرارة الثابتة

يمكن زيادة معدل قليلا. إذا كان وقت التسخين المسبق طويلاً جدًا أو قصيرًا جدًا وفقًا لدرجة الحرارة المقاسة لدينا، فيمكن تعديله بواسطة

إطالة أو تقصير فترة درجة الحرارة الثابتة.

إذا كان وقت التسخين قصيرًا، فيمكن تعديله في حالتين:

1. بعد نهاية منحنى المرحلة الثانية (مرحلة التسخين)، إذا لم تصل درجة الحرارة المقاسة إلى 150 درجة، فيمكن زيادة درجة الحرارة المستهدفة (المنحنيات العلوية والسفلية) في منحنى درجة حرارة المرحلة الثانية بشكل مناسب أو يمكن تمديد وقت درجة الحرارة الثابتة بشكل مناسب. من المطلوب بشكل عام أن تصل درجة حرارة خط قياس درجة الحرارة إلى 150 درجة بعد تشغيل المنحنى الثاني. نوع من




2. بعد نهاية المرحلة الثانية، إذا كانت درجة حرارة الكشف تصل إلى 150 درجة، فيجب تمديد المرحلة الثالثة (مرحلة درجة الحرارة الثابتة).

يمكن تمديد وقت التسخين المسبق لعدة ثوانٍ أقل.

كيفية التعامل مع قصر وقت اللحام الخلفي:

1. يمكن زيادة وقت درجة الحرارة الثابتة لقسم اللحام الخلفي بشكل معتدل، ويمكن زيادة الفرق بأكبر عدد ممكن من الثواني.

في العصر الحديث، يتم استخدام نوعين من أنواع المعادن بشكل شائع في SMT: الخشب، الفولاذ، Sn، البلاتا، Ag، النحاس والنحاس. نقطة الانصهار sn63pb37 مع عمود هي 183 درجة وsn96.5ag3cu0.5 بدون خط هي 217 درجة

3. لضبط درجة الحرارة، يجب إدخال كابل قياس درجة الحرارة بين BGA وPCB، والتأكد من أن الجزء الذي يتم عرضه

تم إدخال الطرف الأمامي لكابل قياس درجة الحرارة. نوع خاص من

4. أثناء ظهور الكرة، يتم تطبيق كمية صغيرة من عجينة اللحام فوق سطح BGA، ولوحة منتصف الشاشة

يجب أن يكون الفولاذ والكرات المصنوعة من الفولاذ والكرات ليمبيا ويسكا. 5. يجب تخزين معكرونة اللحام ومعكرونة اللحام في الثلاجة بدرجة حرارة 10 درجات.

نوع خاص من

6. قبل أن تقوم بإنشاء اللوحة، تأكد من أن PCB وBGA في مكان هادئ وغير رطب. نوع خاص من

7. العلامة التجارية الدولية لحماية البيئة هي روس. إذا كان PCB يحتوي على علامة تجارية، فيمكنك أيضًا التفكير في أن PCB موجود بالفعل

من خلال عملية بدون تكلفة. نوع خاص من

8. أثناء لحام BGA، قم بتطبيق عجينة لحام على PCB بشكل موحد، ويمكن تطبيقها لفترة أطول أثناء لحام الفيروسات بدون خطيئة

plomo. 9. لحام BGA، لفت الانتباه إلى دعم ثنائي الفينيل متعدد الكلور، دون الحاجة إلى تفكيكه، واحتفظ بمساحة التوسع الحراري لثنائي الفينيل متعدد الكلور. 10. لا

الفرق الرئيسي بين المرحلة والحالة بدون ريشة: نقطة الانصهار مختلفة. (183 درجة سين بلومو 217 درجة ) حركة الطائرة جيدة,

خطيئة plomo pobre. nocividad Sin plomo تعني حماية الوسط المحيط، بدون plomo تعني حماية الوسط المحيط

11. La función de soldadura en pasta 1> ayuda para soldar 2>إزالة الشوائب وغطاء الأكسدة على سطح BGA وPCB، وتحسين التأثير

دي سولدادورا. 12. عندما يتم تنظيف اللوحة الساخنة التي تعمل بالأشعة تحت الحمراء بطبقة سفلية، لا يمكن تنظيفها باستخدام مواد سائلة. ¡Se puede limpiar with un paño seco y pinzas!

تفاصيل ضبط درجة الحرارة: ينقسم منحنى الإصلاح العام إلى خمس مراحل: التسخين المسبق، وزيادة درجة الحرارة، ودرجة الحرارة الثابتة، واللحام بالانصهار، واللحام بالإرجاع. واستمرارًا، نقدم كيفية ضبط المنحنى دون أن يتم كفاءته بعد الاختبار. بشكل عام، يتم تقسيم الانحناء إلى ثلاثة أجزاء.
