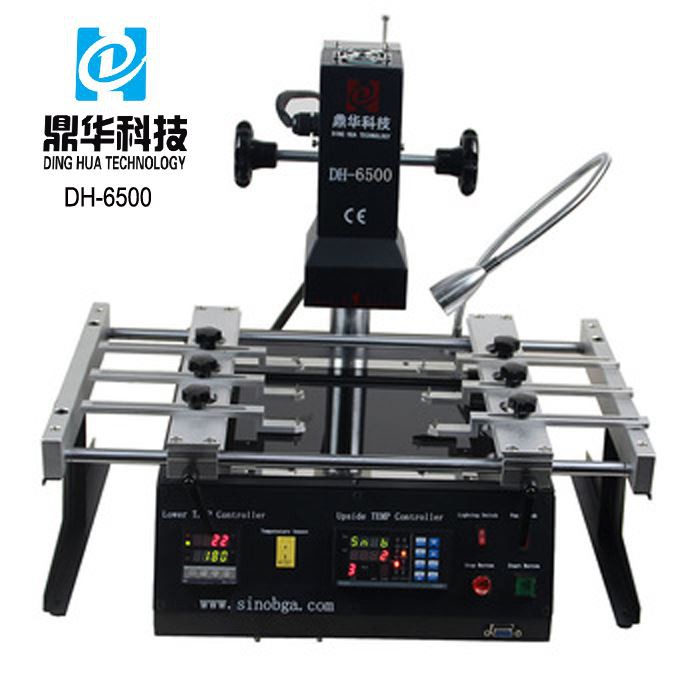

IR6500 بغا آلة إعادة تشكيل رقاقة
1. الأشعة تحت الحمراء العلوية + الأشعة تحت الحمراء السفلية للحام وإزالة اللحام.2. حجم الرقاقة متاح: 2*2 ~ 80*80 مللي متر3. حجم ثنائي الفينيل متعدد الكلور متاح: 360*300 مللي متر4. تستخدم للكمبيوتر والهاتف المحمول واللوحات الأم الأخرى
الوصف

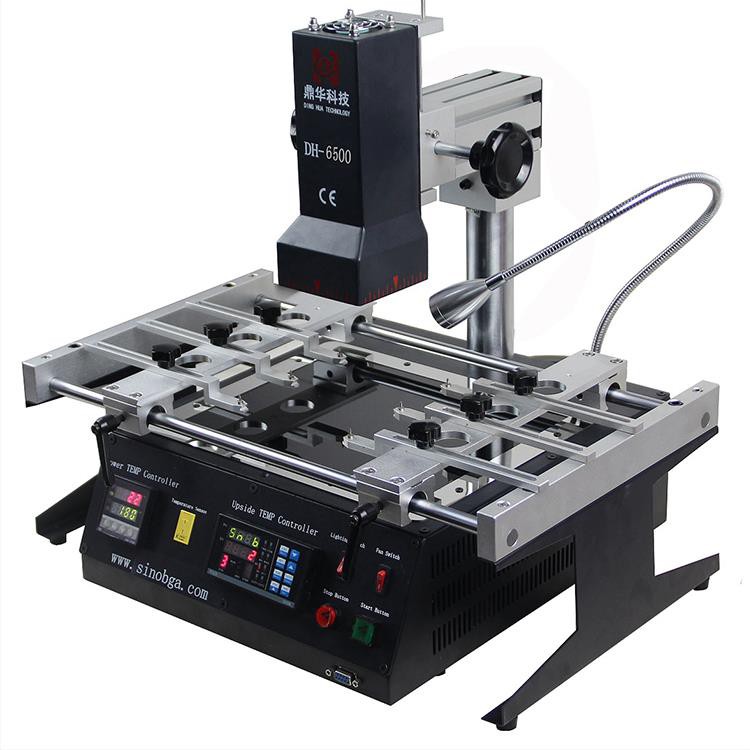

DH-6500 مجمع إصلاح عالمي بالأشعة تحت الحمراء مزود بوحدات تحكم رقمية في درجة الحرارة وتسخين سيراميك لأجهزة Xbox،
تم إصلاح رقائق PS3 BGA، وأجهزة الكمبيوتر المحمولة، وأجهزة الكمبيوتر الشخصية، وما إلى ذلك.
DH-6500 مختلف عن اليسار واليمين والمؤخر
تسخين السيراميك العلوي بالأشعة تحت الحمراء، الطول الموجي 2 ~ 8um، منطقة التسخين تصل إلى 80*80 مم، تطبيق لأجهزة Xbox، اللوحة الأم لوحدة التحكم في الألعاب، وغيرها من الإصلاحات على مستوى الرقاقة.
التركيبات العالمية، 6 قطع منها ذات فتحة صغيرة ودبوس رفيع ومرتفع، والتي يمكن استخدامها للوحات الأم غير المنتظمة ليتم تثبيتها على طاولة العمل، يمكن أن يصل حجم ثنائي الفينيل متعدد الكلور إلى 300*360 مم.
بالنسبة للوحات الأم الثابتة، بغض النظر عن شكل لوحة PCB بأي شكل، والتي يمكن تثبيتها ولحامها
إزالة اللحام
منطقة التسخين السفلية، مغطاة بدرع زجاجي مضاد لدرجة الحرارة العالية، تبلغ مساحة التسخين 200*240 مم، ويمكن استخدام معظم اللوحات الأم عليها.
2 وحدة تحكم في درجة الحرارة لإعدادات وقت ودرجة الحرارة للآلات، هناك 4 مناطق لدرجة الحرارة يمكن ضبطها لكل ملف تعريف لدرجة الحرارة، ويمكن حفظ 10 مجموعات من ملفات تعريف درجة الحرارة.
معلمات آلة إعادة تشكيل الرقائق IR6500 bga:
| مزود الطاقة | 110~250 فولت +/-10% 50/60 هرتز |
| قوة | 2500W |
| مناطق التدفئة | 2 إر |
| ثنائي الفينيل متعدد الكلور متاح | 300*360 مللي متر |
| حجم المكونات | 2*2 ~ 78*78 مللي متر |
| الوزن الصافي | 16 كجم |
FQA
س: هل يمكن إصلاح الهاتف المحمول؟
ج: نعم يمكن ذلك.
س: كم ثمن 10 مجموعات؟
A: For a better price, please email us: john@dh-kd.com
س: هل ترغب في قبول OEM؟
ج: نعم، يرجى إعلامنا بالمبلغ الذي قد تحتاجه؟
س: هل يمكنني الشراء مباشرة من بلدك؟
ج: نعم، يمكننا شحنه إلى الباب الخاص بك عن طريق التعبير.
بعض المهارات حول آلة إعادة تشكيل الرقائق IR6500 bga
محطة إعادة صياغة BGA عبارة عن معدات احترافية تستخدم لإصلاح مكونات BGA. وغالبا ما يستخدم في صناعة SMT. بعد ذلك، سنقدم المبادئ الأساسية لمحطة إعادة صياغة BGA ونحلل العوامل الرئيسية لتحسين معدل إعادة صياغة BGA.
يمكن تقسيم محطة إعادة صياغة BGA إلى محطة إعادة صياغة المحاذاة البصرية ومحطة إعادة صياغة المحاذاة غير البصرية. تشير المحاذاة البصرية إلى استخدام المحاذاة البصرية أثناء اللحام، والتي يمكن أن تضمن دقة المحاذاة أثناء اللحام وتحسين معدل نجاح اللحام؛ تعتمد المحاذاة البصرية على المحاذاة البصرية، والدقة أثناء اللحام ليست جيدة جدًا.
في الوقت الحاضر، طرق التسخين السائدة لمحطات إعادة العمل BGA الأجنبية هي الأشعة تحت الحمراء الكاملة، والهواء الساخن الكامل، واثنين من الهواء الساخن وواحدة بالأشعة تحت الحمراء. طرق التدفئة المختلفة لها مزايا وعيوب مختلفة. طريقة التسخين القياسية لمحطات إعادة العمل BGA في الصين هي بشكل عام الهواء الساخن العلوي والسفلي والتسخين المسبق للأشعة تحت الحمراء السفلية. ، يشار إليها باسم منطقة درجة الحرارة الثلاثة. يتم تسخين رؤوس التسخين العلوية والسفلية بواسطة سلك التسخين ويتم إخراج الهواء الساخن عن طريق تدفق الهواء. يمكن تقسيم التسخين المسبق إلى أنبوب تسخين بالأشعة تحت الحمراء الداكنة ولوحة تسخين بالأشعة تحت الحمراء ولوحة تسخين بموجة ضوء الأشعة تحت الحمراء.
من خلال تسخين سلك التسخين، يتم نقل الهواء الساخن إلى مكون BGA من خلال فوهة الهواء لتحقيق غرض تسخين مكون BGA، ومن خلال نفخ الهواء الساخن العلوي والسفلي، يمكن منع لوحة الدائرة من التشوه بسبب التدفئة غير المتكافئة. يرغب بعض الأشخاص في استبدال هذا الجزء بمسدس الهواء الساخن وفوهة الهواء. أقترح عدم القيام بذلك لأنه يمكن تعديل درجة حرارة محطة إعادة صياغة BGA وفقًا لمنحنى درجة الحرارة المحددة. إن استخدام مسدس الهواء الساخن سيجعل من الصعب التحكم في درجة حرارة اللحام، وبالتالي يقلل من نجاح معدل اللحام.
يلعب التسخين بالأشعة تحت الحمراء بشكل أساسي دورًا في التسخين المسبق، وإزالة الرطوبة داخل لوحة الدائرة وBGA، ويمكنه أيضًا تقليل اختلاف درجة الحرارة بين نقطة مركز التسخين والمنطقة المحيطة بشكل فعال، وتقليل احتمالية تشوه لوحة الدائرة.
عند تفكيك ولحام BGA، هناك متطلبات مهمة لدرجة الحرارة. درجة الحرارة مرتفعة جدًا ومن السهل حرق مكونات BGA. ولذلك، فإن محطة إعادة العمل بشكل عام لا تحتاج إلى التحكم بواسطة الجهاز، ولكنها تستخدم التحكم PLC والتحكم الكامل بالكمبيوتر. أنظمة.
عند إصلاح BGA من خلال محطة إعادة صياغة BGA، يكون ذلك بشكل أساسي للتحكم في درجة حرارة التسخين ومنع تشوه لوحة الدائرة. فقط من خلال القيام بهذين الجزأين بشكل جيد يمكن تحسين معدل نجاح إعادة صياغة BGA.
محطة النسخ BGA هي جهاز احترافي يستخدم لإصلاح مكونات BGA. يتم استخدامه في صناعة SMT. بعد ذلك، نقدم لك المبادئ الأساسية لمحطة إعادة إنتاج BGA ويحللون العوامل الأساسية لتحسين عملية إعادة إنتاج BGA.
يمكن تقسيم محطة إعادة محاذاة BGA إلى محطة إعادة محاذاة بصرية ومحطة إعادة محاذاة غير بصرية. تشير المحاذاة البصرية إلى المحاذاة البصرية أثناء المحاذاة، والتي يمكن أن تضمن دقة المحاذاة أثناء المحاذاة وتحسين إعادة ضبط المحاذاة. تعتمد المحاذاة البصرية على المحاذاة البصرية، ولا الدقة قلادة لو soudage n'est pas si bonne.
في الوقت الحالي، طرق التسخين التقليدية لمحطات إعادة تسخين BGA الخارجية هي أشعة تحت الحمراء كاملة، هواء ساخن كامل، هواء ساخن مزدوج، بالأشعة تحت الحمراء. تختلف طرق التدفئة بين المزايا والمضايقات. طريقة التسخين القياسية لمحطات إعادة إنتاج BGA في الصين هي بشكل عام الهواء الساخن العلوي والسفلي والتسخين المسبق بالأشعة تحت الحمراء السفلية. , اتصل بالمنطقة بثلاث درجات حرارة. يتم نفخ الثديين العلوي والسفلي بواسطة الهواء الساخن ويتم تفريغه من خلال تدفق الهواء. يمكن تقسيم جهاز التسخين المسبق إلى أنبوب تدفئة يعمل بالأشعة تحت الحمراء ولوحة تدفئة بالأشعة تحت الحمراء ولوحة تدفئة على المصابيح المضيئة بالأشعة تحت الحمراء.
بفضل نفخ الهواء الساخن، يتم نقل الهواء الساخن إلى مركب BGA عبر أنبوب الهواء لتحقيق هدف تدفئة مكون BGA، ومن خلال نفخ الهواء الساخن العلوي والسفلي، وبطاقة الدائرة يمكن أن يتم طباعتها بسبب تشوهها بسبب تهيج غير قانوني. يرغب بعض الأشخاص في استبدال هذه القطعة بمسدس هوائي ساخن وحافلة هوائية. أقترح عدم ضبط درجة حرارة محطة النسخ BGA حسب درجة الحرارة المحددة. يؤدي استخدام مسدس الهواء الساخن إلى صعوبة التحكم في درجة حرارة التسخين، مما يقلل أيضًا من نجاح عملية التسخين.
تلعب عملية التسخين بالأشعة تحت الحمراء دورًا أساسيًا في التسخين المسبق، حيث تزيل الرطوبة الداخلية من لوحة الدائرة المطبوعة وBGA، وقد تقلل أيضًا من فعالية اختلاف درجة الحرارة بين نقطة التسخين المركزية والمنطقة البيئية، وتقلل من ذلك احتمالية تشوه بطاقة الدائرة المطبوعة
عند فك وتركيب BGA، تكون درجة الحرارة متوافقة مع المتطلبات المهمة. درجة الحرارة مرتفعة للغاية ومن السهل شواء مكونات BGA. وبناءً على ذلك، لا تحتاج محطة النسخ عمومًا إلى التحكم فيها من خلال الجهاز، ولكن تعتمد أيضًا على تحكم PLC وتحكم معلوماتي كامل. النظام.
عند إصلاح BGA عبر محطة إعادة تشغيل BGA، يتم التحكم بشكل أساسي في درجة حرارة التسخين وتجنب تشوه بطاقة الدائرة المطبوعة. هذا ليس من السهل أن يتم تحسينه من خلال هاتين القطعتين.
