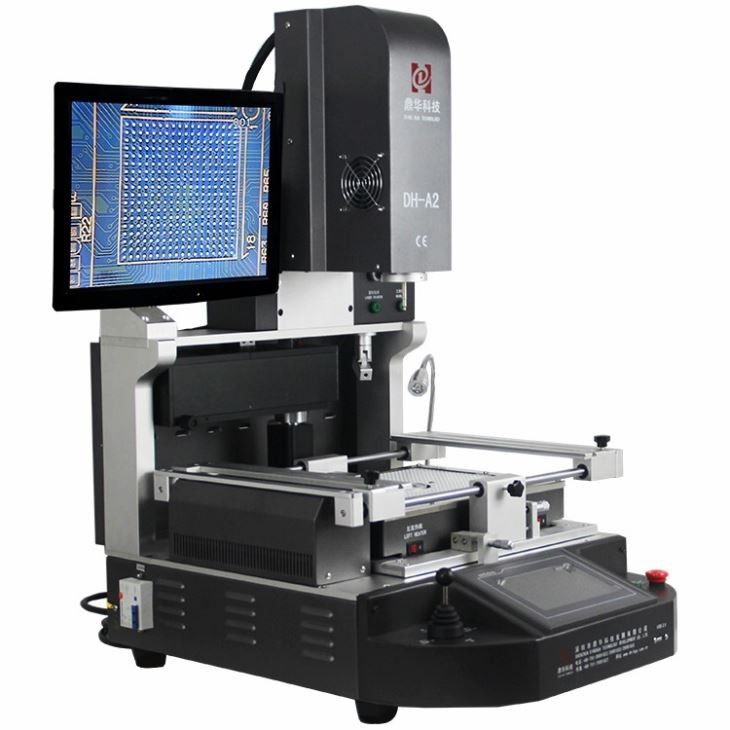

SMD BGA محطة لحام الأشعة تحت الحمراء
سهل التشغيل. مناسبة للرقائق واللوحة الأم ذات الأحجام المختلفة. معدل إصلاح ناجح.
الوصف
SMD BGA محطة لحام الأشعة تحت الحمراء
1. تطبيق محطة لحام الأشعة تحت الحمراء SMD BGA
مناسبة لمختلف ثنائي الفينيل متعدد الكلور.
اللوحة الأم للكمبيوتر والهاتف الذكي والكمبيوتر المحمول ولوحة منطق MacBook والكاميرا الرقمية ومكيف الهواء والتلفزيون وغيرها من المعدات الإلكترونية من الصناعة الطبية ، صناعة الاتصالات ، صناعة السيارات ، إلخ.
مناسبة لنوع مختلف من الرقائق: BGA ، PGA ، POP ، BQFP ، QFN ، SOT223 ، PLCC ، TQFP ، TDFN ، TSOP ، PBGA ، CPGA ، رقاقة LED.
2. ميزات منتجات DH-A2 SMD BGA محطة لحام الأشعة تحت الحمراء
• التخلص من التثبيت واللحام تلقائيًا.
• خاصية الحجم العالي (25 0 l/ min) ، الضغط المنخفض (0.22 كجم/ سم 2) ، إعادة صياغة درجة الحرارة المنخفضة (220 درجة) يضمن تمامًا رقائق BGA الكهربائية وجودة لحام ممتازة.
• استخدام منفاخ الهواء الصامت والضغط المنخفض يسمح بتنظيم جهاز التنفس الصناعي الصامت ، يمكن تنظيم تدفق الهواء إلى 250 لتر/دقيقة الحد الأقصى.
• يعد دعم Hot Air Multi-Hole Round Center مفيدًا بشكل خاص لـ PCB و BGA ذات الحجم الكبير الموجود في وسط ثنائي الفينيل متعدد الكلور. تجنب اللحام البارد وحالة IC-Drop.
• يمكن أن يصل المظهر الجانبي لدرجة حرارة سخان الهواء الساخن السفلي إلى 300 درجة ، وهو أمر بالغ الأهمية للوحة الأم ذات الحجم الكبير. وفي الوقت نفسه ، يمكن تعيين السخان العلوي كعمل متزامن أو مستقل
DH-G620 هو نفسه تمامًا مثل DH-A2 ، حيث يتم التخلص تلقائيًا من التخلص ، والاستلام ، والتراجع واللحام لشريحة ، مع محاذاة بصرية للتصاعد ، بغض النظر عما إذا كان لديك خبرة أم لا ، يمكنك إتقانها في ساعة واحدة.
3. تحديد محطة لحام الأشعة تحت الحمراء DH-A2 SMD
| قوة | 5300w |
| سخان أعلى | الهواء الساخن 1200W |
| سخان أسفل | الهواء الساخن 1200W. الأشعة تحت الحمراء 2700W |
| مزود الطاقة | AC220V ± 10 ٪ 50/60 هرتز |
| البعد | L530*W670*H790 مم |
| تحديد المواقع | دعم V-Groove PCB ، مع لاعبا اساسيا عالمي خارجية |
| التحكم في درجة الحرارة | نوع K thermocouple ، التحكم في الحلقة المغلقة ، تسخين مستقل |
| دقة درجة الحرارة | ± 2 درجة |
| حجم ثنائي الفينيل متعدد الكلور | كحد أقصى 450 *490 مم ، دقيقة 22 *22 ملم |
| Workbench Tuning | ± 15mm إلى الأمام/للخلف ، ± 15mm اليمين/اليسار |
| رقاقة BGA | 80*80-1*1mm |
| الحد الأدنى تباعد الرقائق | 0. 15mm |
| مستشعر درجة الحرارة | 1 (اختياري) |
| وزن صافي | 70 كجم |

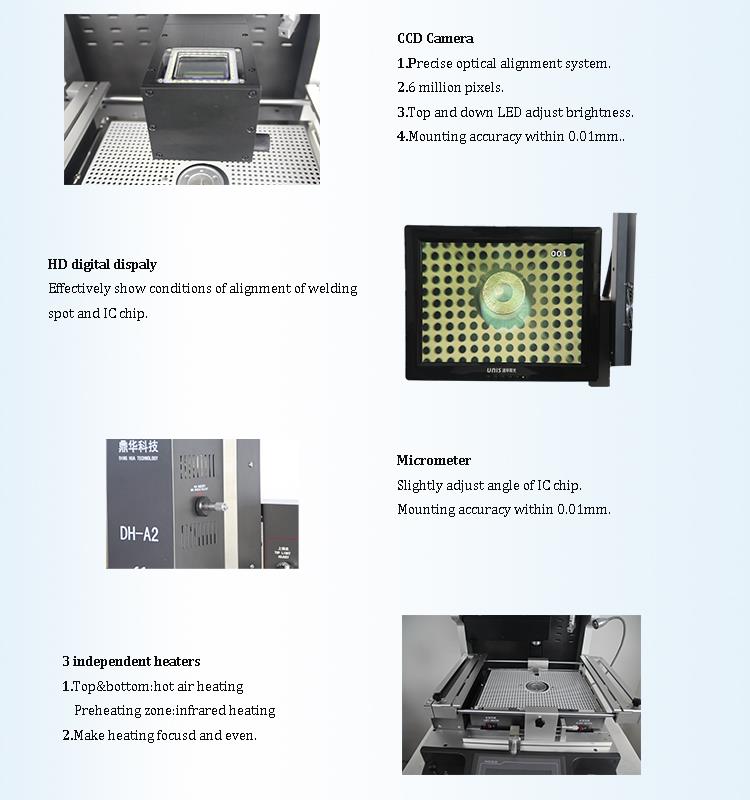

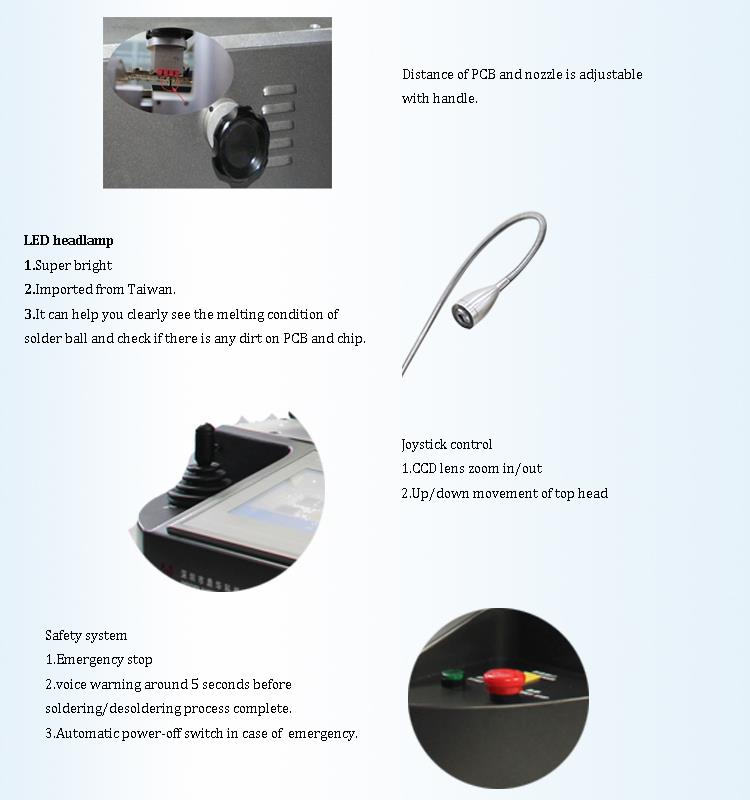

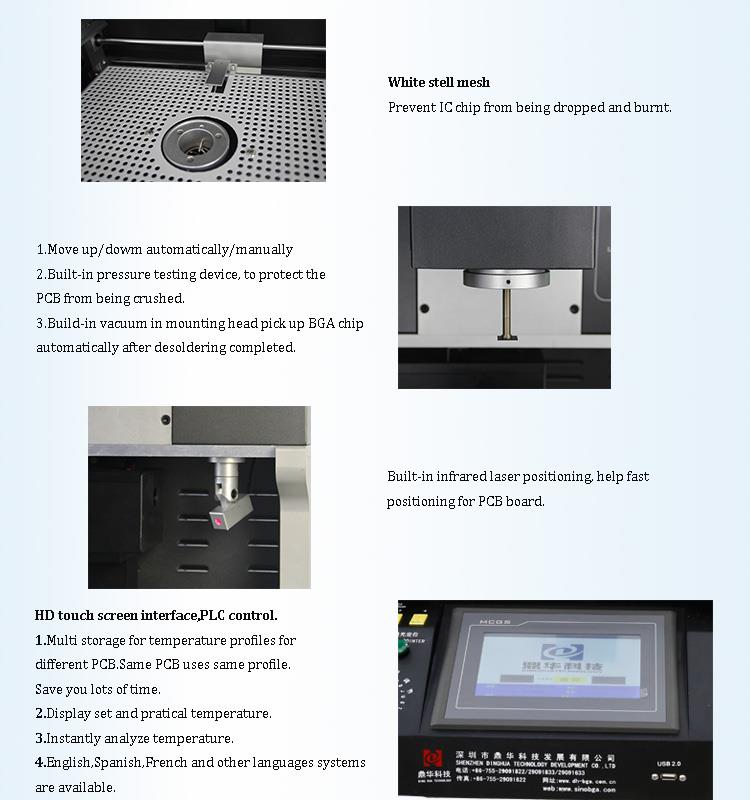

4.Details من محطة لحام الأشعة تحت الحمراء DH-A2 SMD

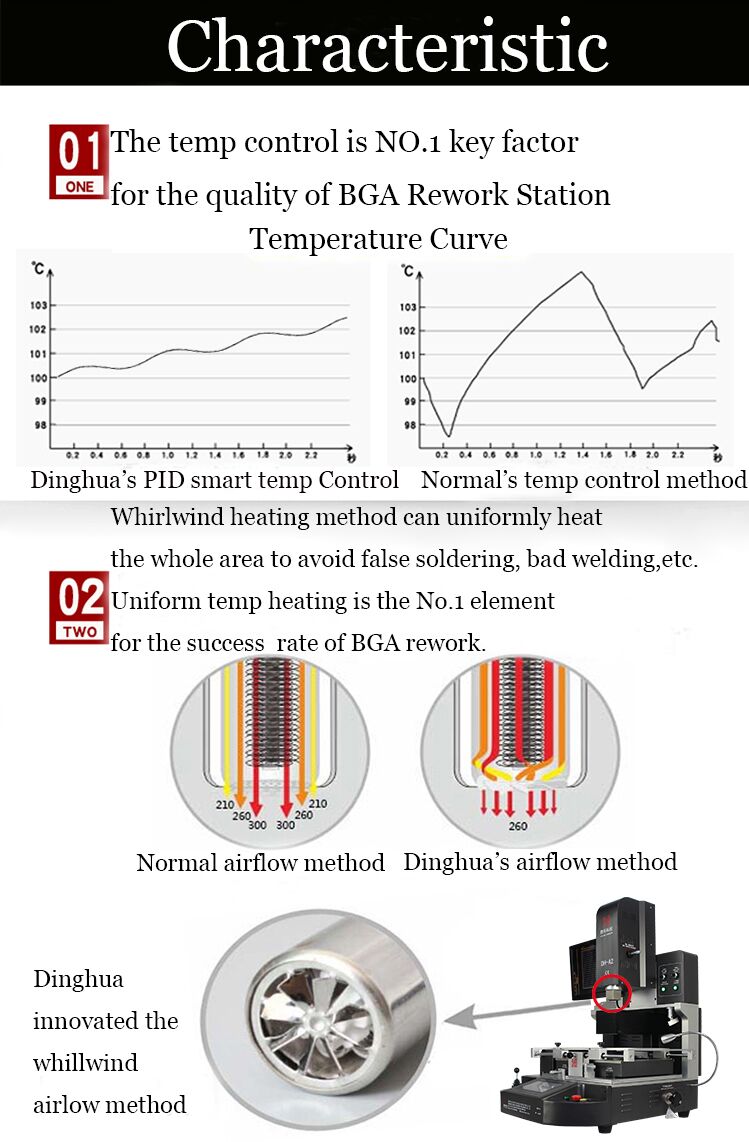

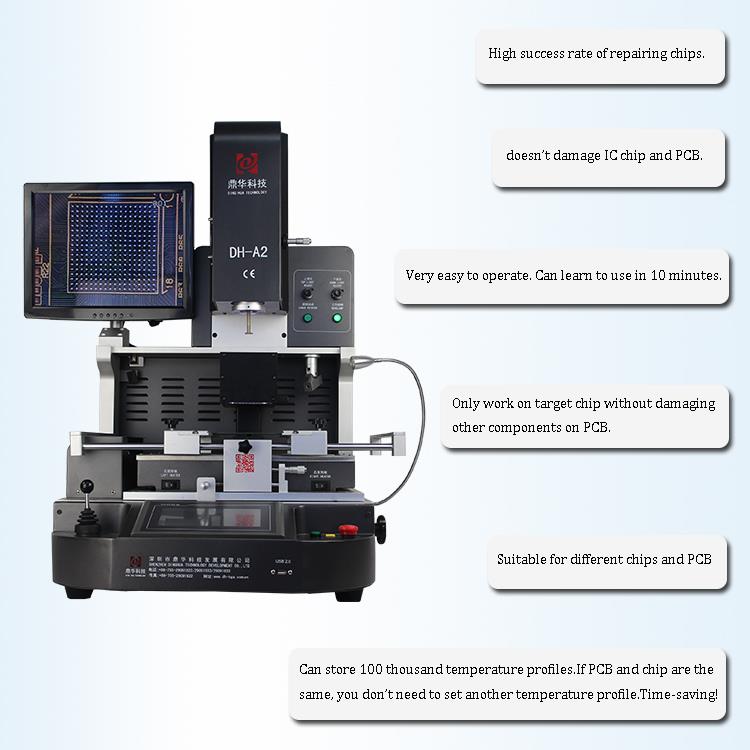

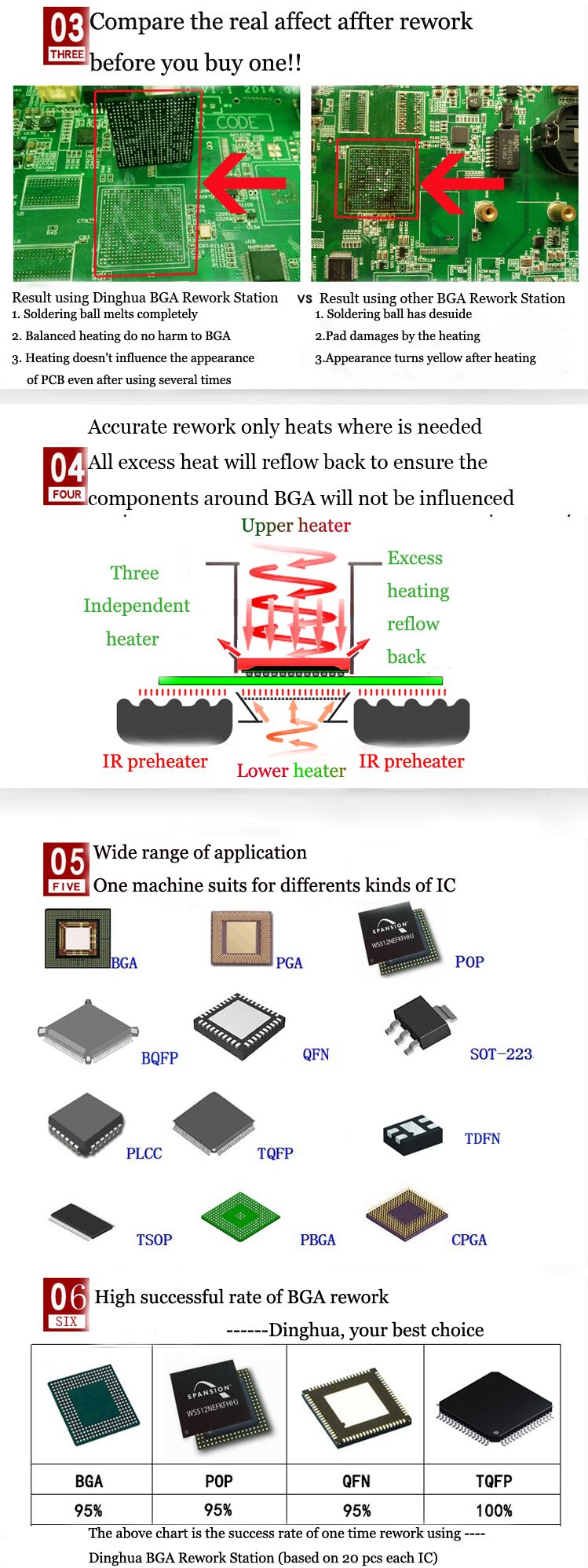

5. لماذا تختار محطة لحام الأشعة تحت الحمراء DH-A2 SMD BGA؟
6.Certificate من محطة لحام الأشعة تحت الحمراء DH-A2 SMD

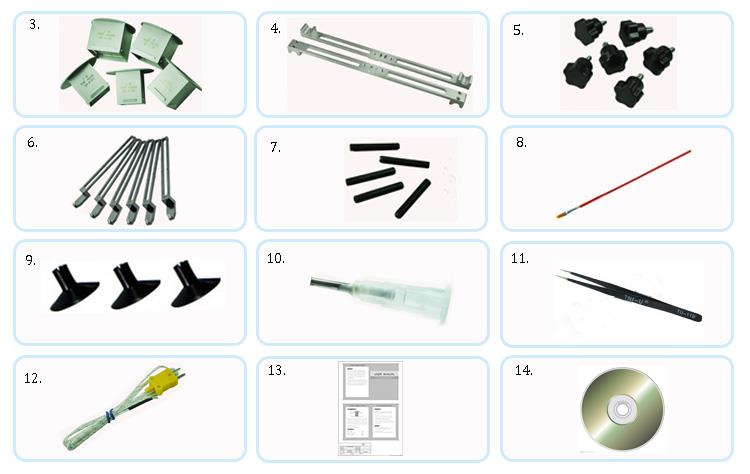

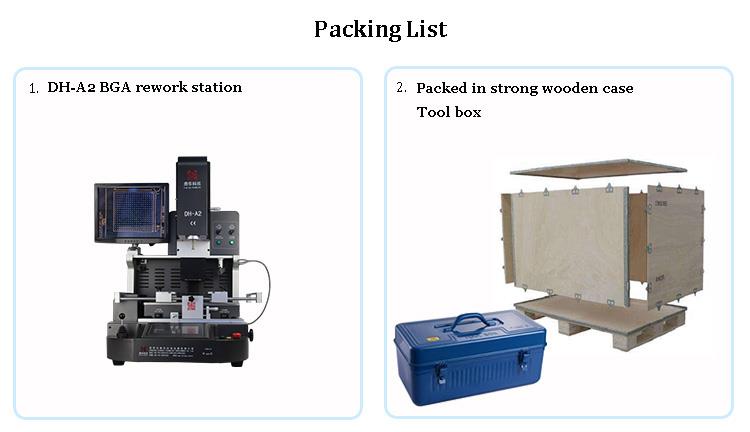

7. تعبئة وشحن محطة لحام الأشعة تحت الحمراء DH-A2 SMD

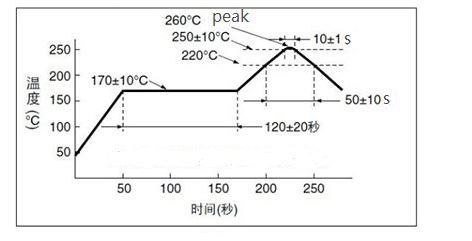

8. كيف لوضع درجات حرارة لشريحة BGA خالية من الرصاص من أجل اللحام
مع الاستخدام الواسع النطاق للرقائق ، لقد أولينا أيضًا المزيد والمزيد من الاهتمام لمشكلة إعادة صياغة الرقائق. حاليًا ، هناك نوعان رئيسيان من رقائق BGA المستخدمة في السوق. أحدهما محترم ، والآخر خالٍ من الرصاص ، ورصاص ، وخالي من الرصاص ، تختلف إعدادات درجة حرارة عملية لحام رقائق الشريحة BGA ، لذا ما مدى ملاءمة إعداد درجة حرارة عملية لحام شريحة BGA الخالية من الرصاص؟ تقنية Dinghua Technology التالية سوف تقدم لك مقدمة مفصلة.
في ظل الظروف العادية ، تكون متطلبات درجة حرارة رقائق BGA خالية من الرصاص صارمة للغاية أثناء اللحام. درجة الحرارة التي تكون فيها نقطة انصهار رقائق BGA الخالية من الرصاص أعلى حوالي 35 درجة من نقطة انصهار رقائق BGA الخالية من الرصاص. تحتاج رقائق BGA الرصاص إلى فهم خصائصها قبل اللحام. بشكل عام ، تختلف نقطة انصهار لحام الإنحدار الخالي من الرصاص وفقًا لمعجون اللحام الخالي من الرصاص. هنا نعطي قيمتين كمرجع. تبلغ نقطة انصهار سبيكة الصفيح-سيلفر-كوببر حوالي 217 درجة ، ونقطة انصهار معجون لحام سبيكة القصدير حوالي 227 درجة. تحت هاتين درجات الحرارة ، لا يمكن إذابة عجينة اللحام بسبب عدم كفاية التدفئة. عند شراء محطة إعادة صياغة BGA ، تحتاج أيضًا إلى الانتباه إلى استشارة الشركة المصنعة حول درجة حرارة التدفئة لرقاقة BGA الخالية من الرصاص. ما إذا كان الجهاز يمكن أن يفي بدرجة الحرارة. إذا لم يكن الأمر كذلك ، فأنت بحاجة إلى التفكير فيما إذا كنت ستشتري. بشكل عام ، يجب أن تكون درجة الحرارة في الفرن الخالي من الرصاص حوالي 10 درجات. فيما يلي مقدمة مفصلة:
| مكون من سبائك | نقطة الانصهار (درجة) |
| SN99AG 0. 3CU 0. 7 | 217-221 |
| SN95.5AG4CU 0. 5 | 217-219 |
| SN95.5AG3.8CU 0. 7 | 217-220 |
| SN95.7AG3.8CU 0. 5 | 217-219 |
| SN96.5AG3CU 0. 5 | 216-217 |
| SN98.5AG 0. 5CU1 | 219-221 |
| SN96.5CU3.5 | 211-221 |
| SN99CU1 | 225-227 |
عند تشغيل لحام رقائق BGA الخالية من الرصاص ، نستخدم عمومًا المعدن الورفي بأكمله لجعل تجويف الفرن ، والذي يمكن أن يضمن بفعالية أن تجويف الفرن لا يشوه في درجات حرارة عالية. ومع ذلك ، هناك العديد من الشركات المصنعة السيئة الذين يستخدمون قطعًا صغيرة من الصفائح المعدنية للوصول إلى تجويف الفرن من أجل التنافس على السعر. هذا النوع من المعدات غير مرئي بشكل عام إذا لم تنتبه إليه ، ولكن سيحدث أضرار الاعوجاج إذا كان تحت درجة حرارة عالية.
تعتبر شريحة BGA الخالية من الرصاص ضرورية أيضًا لاختبار التوازي للمسار أثناء درجة الحرارة المرتفعة ودرجة الحرارة المنخفضة قبل اللحام لأن هذا سيؤثر بشكل مباشر على معدل نجاح اللحام لشريحة BGA. إذا كانت مواد وتصميم معدات إعادة صياغة BGA المشتراة تتسبب في تشوه المسار بسهولة في ظل ظروف درجات الحرارة العالية ، فسيؤدي ذلك إلى تشويش البطاقات أو الانخفاض. لحام SN63P37 التقليدي SN63P37 هو سبيكة نارية ، ونقطة الانصهار ودرجة حرارة نقطة التجمد هي نفسها ، وكلاهما هو 183 درجة C. الدرجة ج إلى 221 درجة مئوية ، ودرجات حرارة أقل من 217 درجة مئوية صلبة ، ودرجات حرارة أعلى من 221 درجة مئوية سائلة. عندما تكون درجة الحرارة بين 217 درجة مئوية و 221 درجة م ، أظهرت السبائك حالة غير مستقرة
