كاميرا CCD بصرية آلة إعادة تشكيل بغا
كاميرا بصري CCD آلة إعادة تشكيل BGA محطة إعادة العمل التلقائية BGA / SMT ، مع منطقة تسخين كبيرة بالأشعة تحت الحمراء تصل إلى 430 * 480 مم ، مثل التلفزيون ومكيف الهواء والثلاجة وما إلى ذلك ، يمكن إصلاحها ، كما أن وحدة التغذية التلقائية الكاملة للرقائق ذكية للغاية . معلمة المنتج لكاميرا CCD الضوئية ...
الوصف
كاميرا بصرية بجهاز اقتران الشحنات BGA آلة reballing
محطة إعادة العمل التلقائية BGA / SMT ، مع منطقة تسخين كبيرة بالأشعة تحت الحمراء تصل إلى 430 * 480 مم ، مثل التلفزيون ،
يمكن إصلاح مكيف الهواء والثلاجة وما إلى ذلك ، كما أن مغذي الرقائق الأوتوماتيكي الكامل ذكي للغاية.
معلمة المنتج للكاميرا الضوئية CCD آلة إعادة تشكيل BGA
إجمالي الطاقة | 6800W |
أعلى سخان | 1200W |
سخان القاع | الثاني 1200 واط ، سخان IR الثالث 4200 واط |
قوة | AC220V ± 10 ％ 50 هرتز |
وضعية التشغيل | وضعان: يدوي وتلقائي. شاشة تعمل باللمس عالية الدقة ، آلة ذكية ، إعداد النظام الرقمي. |
عدسة الكاميرا الضوئية CCD | إلى الأمام / الخلف ، يمينًا / يسارًا باليد |
تكبير الكاميرا | 10x - 220x |
ضبط طاولة العمل: | ± 15 مم للأمام / للخلف ، ± 15 مم يمينًا / يسارًا |
تحديد المواقع بغا | موضع الليزر ، الوضع السريع والدقيق لثنائي الفينيل متعدد الكلور و بغا |
تحديد المواقع ثنائي الفينيل متعدد الكلور | تحديد المواقع الذكي ، يمكن تعديل PCB في اتجاه X ، Y مع "دعم 5 نقاط" بالإضافة إلى حامل V-groove ثنائي الفينيل متعدد الكلور بالإضافة إلى تركيبات عالمية. |
التحكم في درجة الحرارة | مستشعر K ، حلقة قريبة ، تحكم PLC |
دقة التنسيب: | ± 0. 01 ملم |
دقة درجة الحرارة | ± 1 درجة |
إضاءة | قاد تايوان ضوء العمل ، أي زاوية قابلة للتعديل |
تخزين ملف تعريف درجة الحرارة | 50000 مجموعة |
حجم ثنائي الفينيل متعدد الكلور | ماكس 530 × 490 مم حد أدنى 22 × 22 مم |
رقاقة بغا | 2x 2 - 80 x80 ملم |
الحد الأدنى من تباعد الشرائح | 0. 15 ملم |
مستشعر درجة الحرارة الخارجية | 4 قطعة |
أبعاد الآلة | 780x740x890 ملم |
الوزن الصافي | 97 كجم |
الوزن الإجمالي | 140 كجم |
أبعاد التعبئة والتغليف | 118 * 86 * 121 سم |
تفاصيل المنتج للكاميرا الضوئية CCD آلة إعادة تشكيل BGA

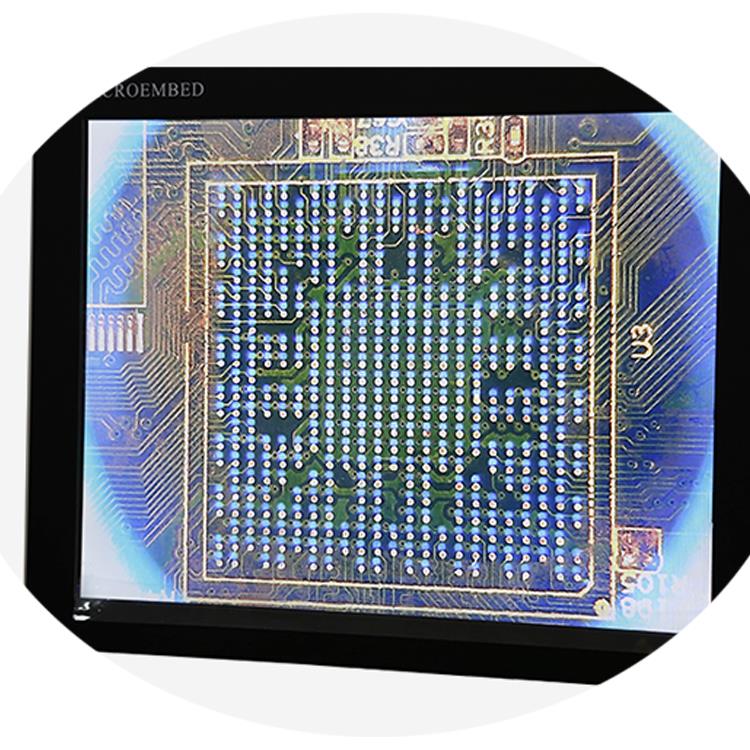

شاشة عرض ، 15 بوصة ، 1080 بكسل لجميع النقاط على الرقاقة وتصوير اللوحة الأم عليها.

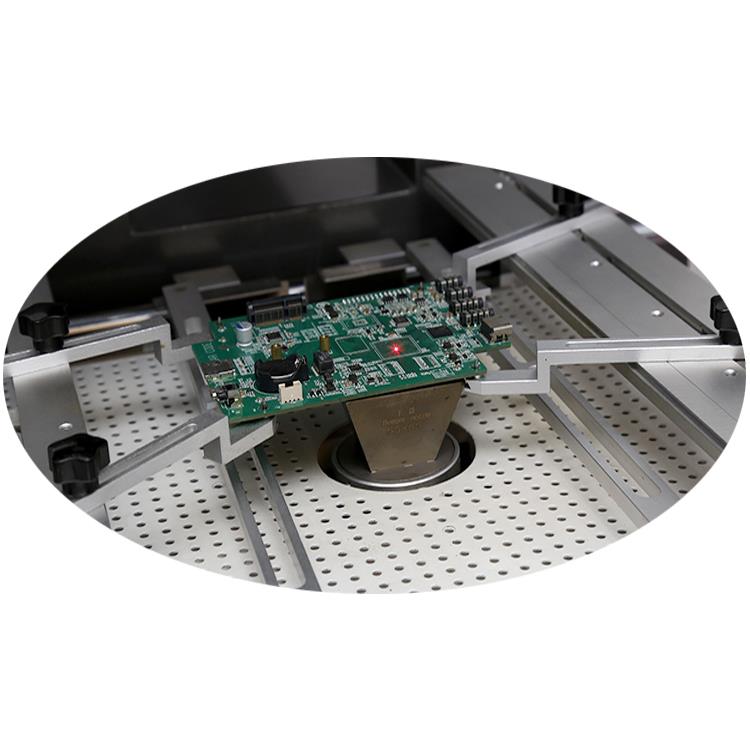

توجد منطقتان مستقلتان للتدفئة أسفل اللوحة الأم ، أحدهما بالأشعة تحت الحمراء ، وواحد للهواء الساخن ، فوهة تستخدم للهواء الساخن ،
يمكن تغيير حجمها وتخصيصها.

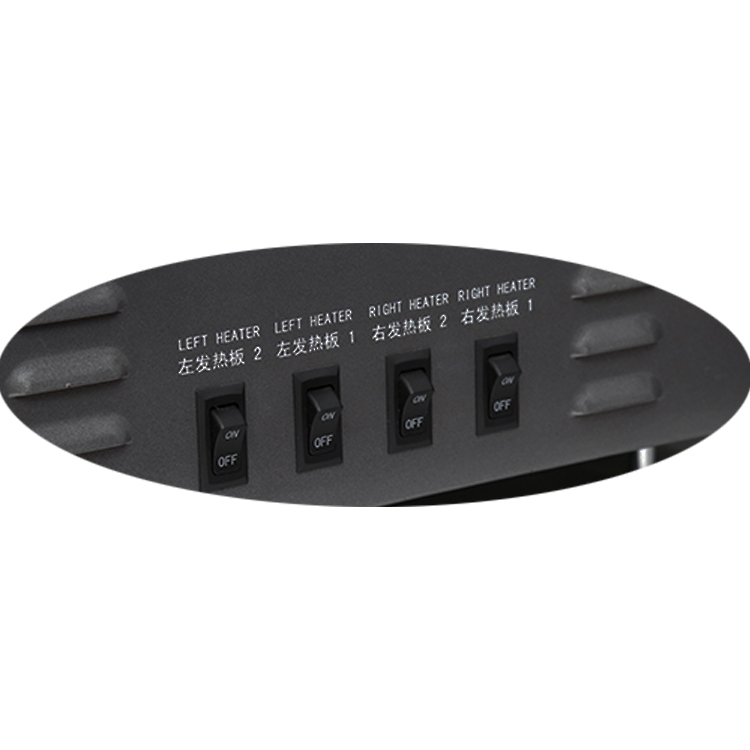

مفاتيح IR ، 4 قطع ، عند إصلاح لوحة أم صغيرة أو صغيرة جدًا ، يمكن إيقاف تشغيل 2 منها أو جميعها من أجل
ليس من الضروري استخدام الطاقة.
وحدة تغذية الرقائق لهذه الأحجام من 2 * 2 ~ 80 * 80 مم ، وهي أوتوماتيكية بالكامل لشريحة يتم تحميلها أو التقاطها منها.
حول ورشة العمل والمكتب لدينا:

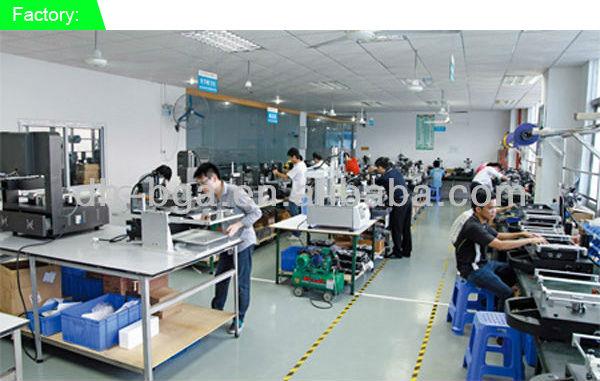

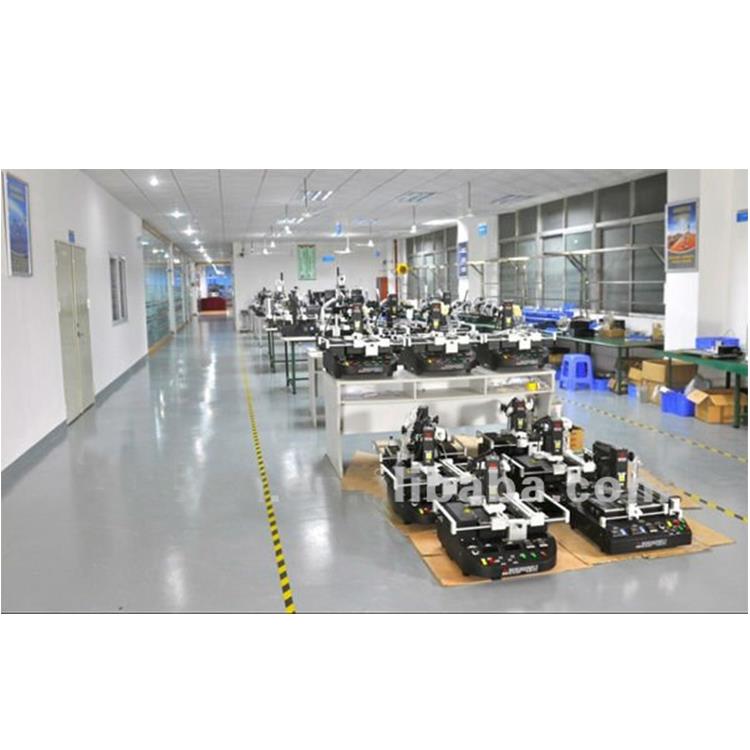

ورشة عمل واسعة ومشرقة لتصنيع آلة إعادة العمل BGA ، وتفي بمعيار ISO9001: 2000 ، لدينا
تتمثل المهمة في توفير منتجات عالية الجودة لجميع العملاء.
أحد مكاتبنا الخاصة بخدمة المبيعات ومراقبة إدارة الجودة ، وقد وصلت جميع مبيعاتنا إلى تلك الخبرة
محطة إعادة عمل BGA ، عادةً ، في حالة وجود أي مشكلة تتعلق بالماكينة ، يمكن حل معظمها بواسطة مهندس المبيعات الممتاز لدينا.
التسليم والشحن وخدمة محطة إعادة العمل BGA:
قبل التسليم ، ستخضع الماكينة لاختبار الاهتزاز لمدة 72 ساعة على الأقل ، ونحن أول مصنع يقوم بجرعة العملية.
مادة خشب رقائقي متينة ذات 5 طبقات (مدخنة) ، رغوة بالداخل بين محطة إعادة العمل BGA والصندوق ،
مع وجود فجوة بين الصندوق والأرض للتشعب بشكل ملائم وحمله في السيارة أو على الأرض.
أسئلة وأجوبة للكاميرا الضوئية CCD آلة reballing BGA
1. س: هل ستسمح للآلة بالعمل مرة أخرى للاختبار بعد الاهتزاز؟
ج: بالطبع ستعمل الآلة لمدة 12 ساعة ثابتة على الأقل ، في حالة حدوث أي مشكلة ، ستهتز مرة أخرى ،
ثم شغّل مرة أخرى ، فقط لكي تصبح محطة إعادة العمل BGA مثالية عندما يحصل عليها العميل.
2. س: هل يمكنك أن تعلمني كيفية الاستخدام إذا كنت جديدًا؟
ج: بالتأكيد ، معظم العملاء الذين اشتروا محطة إعادة العمل BGA هذه مع نظام المحاذاة البصرية هم جدد ،
وهذه الآلات أسهل بكثير من الآلات اليدوية.
3. س: إذا كان لديك آلات أخرى ، باستثناء محطة إعادة العمل BGA؟
ج: نعم ، لدينا ، مثل ، آلة قفل المسمار الأوتوماتيكي ، ومحطة اللحام الأوتوماتيكية ، والاستغناء عن الغراء
آلة إلخ.
4. س: هل تصنعون ثنائي الفينيل متعدد الكلور أو رقائق أو مكونات أخرى؟
ج: لا ، نحن نركز على معدات الأتمتة ، مهمتنا هي صنع 21شارعقرن أكثر كفاءة.
بعض المهارات حول إصلاح ثنائي الفينيل متعدد الكلور:
قطع الدائرة ، الدوائر السطحية
تستخدم هذه الطريقة لقطع دائرة كهربائية أو قصيرة. يتم إزالة جزء صغير من الدائرة لتشكيل فاصل.
يجب أن يكون عرض الفاصل على الأقل بنفس عرض الحد الأدنى لتباعد الموصلات. السكين الجراحي
أو السرعة العالية ، يتم استخدام نظام Micro-Drill. يوصى بهذه الطريقة لقطع الدوائر السطحية فقط.
بعد القطع ، يتم إغلاق المنطقة بالإيبوكسي.
إجراء
تحديد الدائرة أو القصير المراد قطعها. تحديد من العمل الفني أو الرسومات حيث المكان الأفضل
هو استراحة. يجب أن يتطابق عرض الفاصل على الأقل مع الحد الأدنى المطلوب من التباعد الكهربائي.
2. تنظيف المنطقة.
3. قم بعمل قطعتين صغيرتين بالسكين بحذر وقم بإزالة الجزء القصير من الدائرة.
4. حدد مطحنة الكرة ذات الحجم المناسب وأدخلها في نظام Micro-Drill. اضبط السرعة على السرعة العالية.
يجب أن تكون المطحنة الكروية تقريبًا نفس عرض الدائرة المراد قطعها
5. قم بعمل قطع 1 أو 2 بعناية حسب الحاجة.
6. تحقق من الاستمرارية للتأكد من قطع الدائرة.
7. تنظيف المنطقة.
8. امزج الايبوكسي. إذا رغبت في ذلك ، أضف عامل اللون إلى الايبوكسي المختلط للمطابقة
9. لون لوحة الكمبيوتر.
10. اكتمال الإصلاح.
