آلة لحام الأشعة تحت الحمراء بغا لأجهزة الكمبيوتر المحمول

آلة لحام الأشعة تحت الحمراء BGA لأجهزة الكمبيوتر المحمول

الأشعة تحت الحمراء والهواء الساخن للتسخين الهجين وهو أفضل بكثير للوحة الأم الكبيرة (أكثر من 100 * 100 مم) حيث يتم لحامها وفصلها وتسخينها مسبقًا ، وتستخدم على نطاق واسع في المصانع والمختبرات ومحلات الإصلاح ، إلخ.

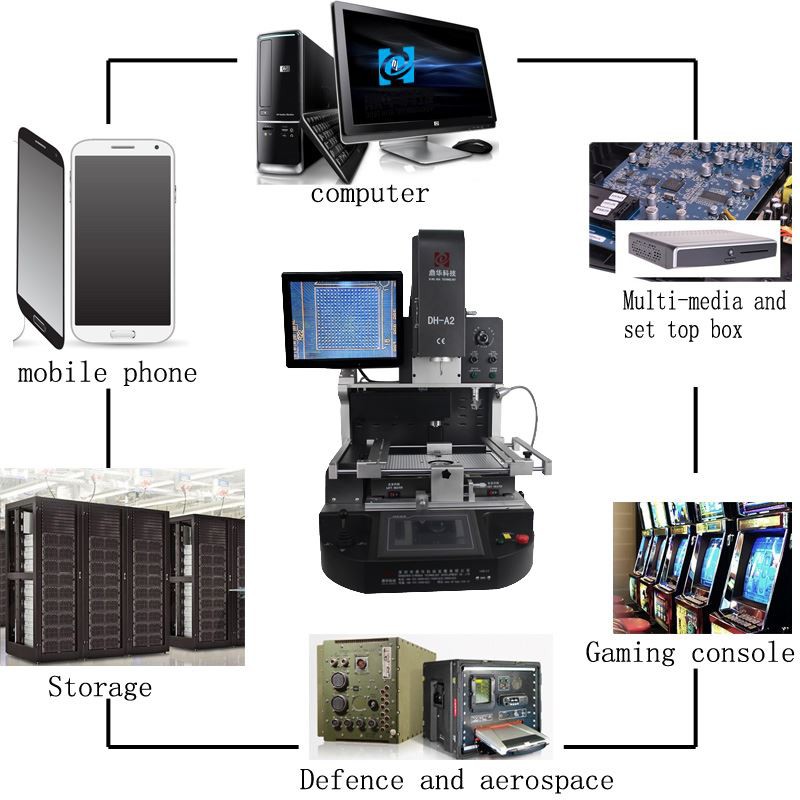

1. تطبيق آلة بغا محطة لحام الأشعة تحت الحمراء لأجهزة الكمبيوتر المحمول

لحام ، إعادة تشكيل ، إزالة نوع مختلف من الرقائق:

BGA ، PGA ، POP ، BQFP ، QFN ، SOT223 ، PLCC ، TQFP ، TDFN ، TSOP ، PBGA ، CPGA ، رقائق LED ، وما إلى ذلك.

2. ميزات المنتج من آلة بغا محطة لحام الأشعة تحت الحمراء لأجهزة الكمبيوتر المحمول

* عمر مستقر وطويل (مصمم للاستخدام لمدة 15 عامًا)

* يمكن إصلاح اللوحات الأم المختلفة بمعدل نجاح عالٍ

* التحكم بدقة في درجة حرارة التدفئة والتبريد

* نظام المحاذاة البصرية: يتم التثبيت بدقة في حدود 0. 01 ملم

* سهل التشغيل. يمكن لأي شخص تعلم كيفية استخدامه في 30 دقيقة. ليست هناك حاجة إلى مهارة خاصة.

3. مواصفاتآلة لحام الأشعة تحت الحمراء BGA لأجهزة الكمبيوتر المحمول

4. تفاصيلآلة لحام الأشعة تحت الحمراء BGA لأجهزة الكمبيوتر المحمول

1. أعلى الهواء الساخن و مصاصة فراغ مثبتة معًا ، والتي هي مريحة لالتقاط رقاقة / مكون من أجلالمحاذاة.

2. CCD بصري مع رؤية منقسمة لتلك النقاط على رقاقة مقابل اللوحة الأم التي تم تصويرها على شاشة العرض.

3. شاشة عرض شريحة (BGA ، IC ، POP و SMT ، إلخ.) مقابل محاذاة نقاط اللوحة الأم المتطابقةقبل اللحام.

4. 3 مناطق تسخين ، الهواء الساخن العلوي ، الهواء الساخن السفلي ومناطق التسخين المسبق بالأشعة تحت الحمراء ، والتي يمكن استخدامها للوحة الأم الصغيرة إلى iPhone ، أيضًا ، حتى اللوحات الرئيسية للتلفزيون في الكمبيوتر ، إلخ.

5. منطقة التسخين المسبق بالأشعة تحت الحمراء مغطاة بشبكة فولاذية ، مما يجعل عناصر التسخين متساوية وآمنة.

6. واجهة التشغيل لإعداد الوقت ودرجة الحرارة ، يمكن تخزين ملفات تعريف درجة الحرارة حتى 50 ، 000 مجموعة.

5. لماذا تختار آلة BGA لمحطة اللحام بالأشعة تحت الحمراء لأجهزة الكمبيوتر المحمول؟

6. شهادة محطة لحام الأشعة تحت الحمراء BGA آلة لأجهزة الكمبيوتر المحمول

شهادات UL ، E-MARK ، CCC ، FCC ، CE ROHS. وفي الوقت نفسه ، لتحسين نظام الجودة وإتقانه ، حصلت Dinghua على شهادة التدقيق في الموقع ISO و GMP و FCCA و C-TPAT.

7. التعبئة والشحن من آلة لحام الأشعة تحت الحمراء بغا لأجهزة الكمبيوتر المحمول

8. شحنة لمحطة إعادة العمل BGA

DHL ، TNT ، FEDEX ، SF ، النقل البحري وخطوط خاصة أخرى ، إلخ. إذا كنت تريد مصطلح شحن آخر ، من فضلك قل لنا.

سوف ندعمك.

9. شروط الدفع

حوالة مصرفية ، ويسترن يونيون ، بطاقة ائتمان.

الرجاء إخبارنا إذا كنت بحاجة إلى دعم آخر.

10. دليل التشغيل لمحطة إعادة العمل BGA DH-A2

11. المعرفة ذات الصلة لآلة إصلاح BGA بالأشعة تحت الحمراء

                             المعرفة الأساسية لمحطة إصلاح BGA

1.مبدأ نظام إصلاح الهواء الساخن المشترك SMD هو: استخدام تدفق هواء ساخن للغاية للتجمع على مسامير ووسادات SMD لإذابة وصلات اللحام أو إعادة تدفق معجون اللحام لإكمال وظيفة التفكيك أو اللحام. يتم استخدام جهاز ميكانيكي فراغ مزود بنابض وفوهة شفط مطاطية في نفس الوقت للتفكيك. عندما يتم صهر جميع نقاط اللحام ، يتم امتصاص جهاز SMD برفق. يتم تحقيق تدفق الهواء الساخن لنظام إصلاح الهواء الساخن SMD من خلال فوهات الهواء الساخن القابلة للاستبدال ذات الأحجام المختلفة. نظرًا لأن تدفق الهواء الساخن يخرج من محيط رأس التسخين ، فلن يؤدي ذلك إلى إتلاف SMD أو الركيزة أو المكونات المحيطة ، ومن السهل فك أو لحام SMD.

يرجع اختلاف أنظمة الإصلاح من الشركات المصنعة المختلفة بشكل أساسي إلى مصادر التدفئة المختلفة أو أوضاع تدفق الهواء الساخن المختلفة. بعض الفتحات تجعل تدفق الهواء الساخن حول وأسفل جهاز SMD ، وبعض الفوهات تقوم برش الهواء الساخن فوق SMD فقط. من وجهة نظر أجهزة الحماية ، من الأفضل اختيار تدفق الهواء حول وأسفل أجهزة SMD. من أجل منع انفتال PCB ، من الضروري اختيار نظام إصلاح بوظيفة التسخين المسبق في الجزء السفلي من PCB.

نظرًا لأن مفاصل اللحام لـ BGA غير مرئية في الجزء السفلي من الجهاز ، فإن نظام إعادة العمل مطلوب لتزويده بنظام رؤية تقسيم الضوء (أو النظام البصري للانعكاس السفلي) عند إعادة لحام BGA ، وذلك لضمان المحاذاة الدقيقة عند التركيب بغا. على سبيل المثال ، Dinghua Technology ، DH-A2 ، DH-A5 و DH-A6 ، إلخ.

2- خطوات إصلاح BGA

خطوات إصلاح BGA هي في الأساس نفس خطوات إصلاح SMD التقليدية. الخطوات المحددة هي كما يلي:

1. إزالة BGA

(1) ضع لوحة تجميع السطح ليتم تفكيكها على منضدة نظام إعادة العمل.

(2) حدد فوهة الهواء الساخن المربعة المطابقة لحجم الجهاز ، وقم بتثبيت فوهة الهواء الساخن على قضيب توصيل السخان العلوي. انتبه إلى التثبيت المستقر

(3) قم بإبزيم فوهة الهواء الساخن على الجهاز ، وانتبه للمسافة المنتظمة حول الجهاز. إذا كانت هناك عناصر حول الجهاز تؤثر على عمل فوهة الهواء الساخن ، فقم بإزالة هذه العناصر أولاً ، ثم قم بلحامها مرة أخرى بعد الإصلاح.

(4) حدد كوب الشفط (الفوهة) المناسب لتفكيك الجهاز ، واضبط ارتفاع جهاز أنبوب الشفط بالضغط السلبي الفراغي لجهاز الشفط ، وقم بخفض السطح العلوي لكوب الشفط للاتصال بالجهاز ، وقم بتشغيله مفتاح مضخة التفريغ.

（5） عند ضبط منحنى درجة حرارة التفكيك ، تجدر الإشارة إلى أنه يجب ضبط منحنى درجة حرارة التفكيك وفقًا لحجم الجهاز وسماكة PCB والظروف المحددة الأخرى. بالمقارنة مع SMD التقليدي ، فإن درجة حرارة التفكيك لـ BGA أعلى بحوالي 150 درجة.

(6) قم بتشغيل طاقة التسخين وضبط حجم الهواء الساخن.

(7) عندما يذوب اللحام تمامًا ، يتم امتصاص الجهاز بواسطة ماصة الفراغ.

(8) ارفع فوهة الهواء الساخن ، وأغلق مفتاح مضخة التفريغ ، وأمسك بالجهاز المفكك.

2. إزالة اللحام المتبقي على لوحة PCB وتنظيف هذه المنطقة

(1) قم بتنظيف وتسوية اللحام المتبقي لوسادة PCB باستخدام مكواة لحام ، واستخدام حزام جديلة غير ملحومة ورأس لحام على شكل بأسمائها المسطحة للتنظيف. انتبه إلى عدم إتلاف الوسادة وقناع اللحام أثناء التشغيل.

(2) تنظيف بقايا التدفق بعامل تنظيف مثل الأيزوبروبانول أو الإيثانول.

3. علاج التجفيف

نظرًا لأن PBGA حساس للرطوبة ، فمن الضروري التحقق مما إذا كان الجهاز مبللًا قبل التجميع ، وإزالة الرطوبة من الجهاز المخمد.

(1) طرق ومتطلبات معالجة إزالة الرطوبة:

بعد التفريغ ، تحقق من بطاقة عرض الرطوبة المرفقة بالعبوة. عندما تكون الرطوبة المشار إليها أكثر من 20 بالمائة (اقرأ عندما تكون درجة الحرارة 23 درجة ± 5 درجة) ، فهذا يشير إلى أن الجهاز قد تم ترطيبه ، ويحتاج الجهاز إلى إزالة الرطوبة قبل التركيب. يمكن إجراء عملية إزالة الرطوبة في فرن التجفيف الكهربائي بالسفع الكهربائي وتحميصها لمدة 12-20 ساعة عند 125 درجة مئوية.

(2) احتياطات لإزالة الرطوبة:

(أ) يجب رص الجهاز في صينية بلاستيكية مقاومة لدرجات الحرارة العالية (أكبر من 150 درجة) للخبز.

(ب) يجب أن يكون الفرن مؤرضًا جيدًا ، ويجب أن يكون معصم المشغل مزودًا بسوار مضاد للكهرباء الاستاتيكية مع أرضية جيدة.

(1) Pulire e livellare la saldatura Residua del pad PCB con saldatore e useizzare la cinghia a treccia non saldata e la testa piatta del saldatore a forma di forcella per la pulizia. Prestare Attenzione a non danneggiare il cuscinetto e la maschera di saldatura durante il funzionamento.

(2) تأتي مادة الأيزوبروبانولو أو إتانولو مع مادة التنظيف.

3. Trattamento di deumidificazione

Poiché PBGA è Sensibile all'umidità، è ضرورة التحقق من صحة الجهاز و smorzato prima del montaggio e deumidificare il detitivo smorzato.

(1) شروط الاستخدام لكل من trattamento della deumidificazione:

Dopo il disimballaggio، controlare la Scheda di visualizzazione dell'umiditàlegata alla confezione. Quando l'umidità indicata è superiore al 20٪ (leggere quando è di 23 Degree ± 5 degree) ، indica che il il stato smorzato e che il detitivo deve essere deumidificato prima del montaggio. La deumidificazione può essere eseguita in un forno elettrico per asciugatura e cotta per 12-20 ore 125 ± degree.

(2) precauzioni per la deumidificazione:

a) il detitivo deve essere impilato في un vassoio di plastica antistatica resistente alle resistente alle temperature (superiore a 150 degree) لكل la cottura.

(ب) il forno deve essere ben collegato a terra e il polso dell'operatore deve essere dotato di un braccialetto antistatico con una buona messa a terra
