آلة لحام BGA البصرية نصف الأوتوماتيكية
1. مقدمة المنتج: وضع محور واحد وتصميم لحام، بصريات رؤية مقسمة مع إضاءة LED، وضع دقيق ضمن +/- 0.0002 بوصة أو 5 ميكرون، نظام قياس القوة مع التحكم في البرنامج، لوحة تحكم بشاشة تعمل باللمس مقاس 7 بوصات، دقة 800*480 مغلقة التحكم في عملية الحلقة في ...
الوصف
1. مقدمة المنتج
- وضع محور واحد وتصميم اللحام
- بصريات رؤية منفصلة مع إضاءة LED
- دقة تحديد الموضع ضمن +/- 0.0002" (5 ميكرون)
- نظام قياس القوة مع التحكم بالبرمجيات
- لوحة تحكم تعمل باللمس مقاس 7 بوصات بدقة 800 × 480
- التحكم في عملية الحلقة المغلقة
- الركض أثناء عملية رأس إنحسر
- مؤشر ليزر لتحديد المواقع PCBA
2.مواصفات المنتج
| الأبعاد (العرض × العمق × الارتفاع) بالملم | 660 x 620 x850 |
| الوزن بالكيلو جرام | 70 |
| تصميم الاستاتيكيه (ص / ن) | y |
| تصنيف الطاقة في دبليو | 5300 |
| الجهد الاسمي في VAC | 220 |
| التسخين العلوي | الهواء الساخن 1200 واط |
| تسخين أقل | الهواء الساخن 1200 واط |
| منطقة التسخين | الأشعة تحت الحمراء 2700 وات مقاس 250 × 330 مم |
| حجم ثنائي الفينيل متعدد الكلور بالملليمتر | من 20x20 إلى 370x410(+x) |
| حجم المكون بالملم | من 1×1 إلى 80×80 |
| عملية | شاشة لمس مدمجة 7 بوصة، دقة 800*480 |
| رمز الاختبار | م |

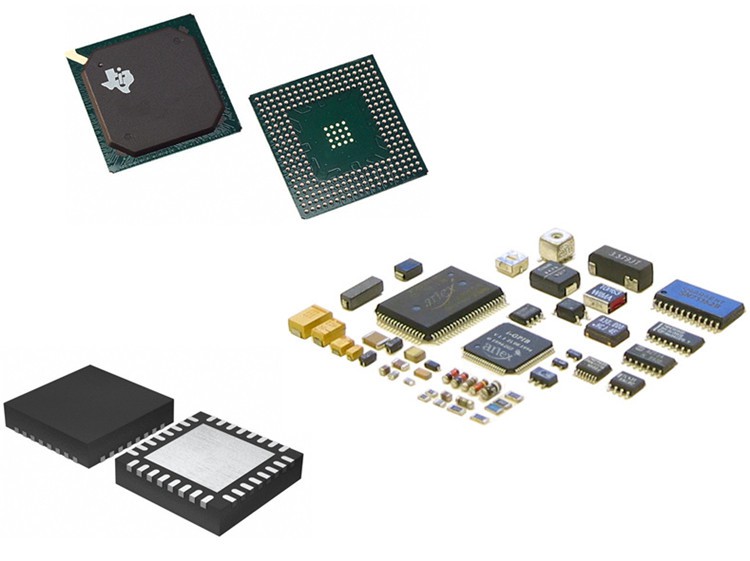

المحطات إعادة صياغة DH-A2 SMD/BGAتتميز بأحدث تقنيات الرؤية والتحكم في العمليات الحرارية. تتم معالجة لوحات الدوائر المطبوعة والركائز، بما في ذلك المكونات مثل BGAs وCSPs وQFNs وFlip Chips وPoP وWafer-Level Dies والعديد من SMDs الأخرى، بنتائج عالية الجودة باستمرار. تعمل الميكانيكا الدقيقة والبرامج المتقدمة على تبسيط عملية وضع المكونات واللحام وإعادة العمل. مشاركة المشغل ضئيلة للغاية، مما يجعل هذه الأنظمة سهلة الإعداد والاستخدام. تتوفر هذه الماكينات في كل من التكوينات المنضدية والمستقلة، وهي مثالية للنماذج الأولية للبحث والتطوير وNPI والهندسة ومختبرات تحليل الأعطال، فضلاً عن بيئات إنتاج OEM وCEM. تعد الأتمتة وقدرات الماكينة وسهولة الاستخدام أمرًا بالغ الأهمية لكل من النماذج الأولية وتطبيقات حجم الإنتاج التي تتطلب الاتساق والجودة.

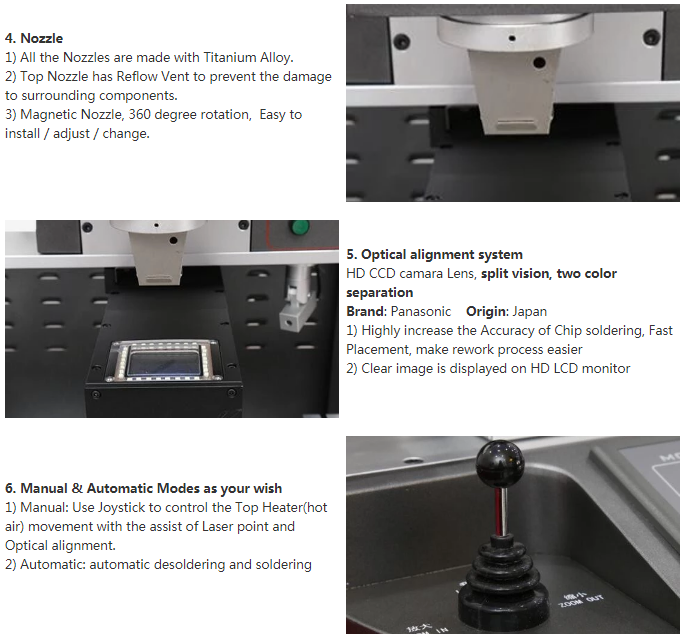

4.تفاصيل المنتج
5.مؤهلات المنتج
6. خدماتنا
Dinghua Technology هي شركة رائدة في تصنيع المعدات الخاصة بربط القوالب دون الميكرون وإعادة صياغة SMD المتقدمة.
أجهزتنا مناسبة للاستخدام في مختبرات الأبحاث كما هي مناسبة في الإنتاج الصناعي.
نحن نقدم تدريبًا مجانيًا لعملائنا، ونقدم ضمانًا لمدة 1-عامًا، ونقدم دعمًا فنيًا مدى الحياة.
7. الأسئلة الشائعة
تتطلب إعادة صياغة مكونات BGA ذات المصفوفات الكروية الكبيرة، ووحدات المعالجات (CPUs)، وشرائح الرسومات (GPUs)، ووحدات المعالجة المركزية ذات المصفوفات الدقيقة تكوينات خاصة للأجهزة تجمع بين الإدارة الحرارية الدقيقة ودقة الموضع العالية والبصريات عالية الدقة لضمان إعادة العمل عمليات باستخدام وصلات لحام خالية من الفراغ ومحاذاة دقيقة. يستمر الطلب على المزيد من الوظائف والأداء في مركبات ثنائي الفينيل متعدد الكلور الأصغر حجمًا في اتجاه الأجهزة المصغرة والمتزايدة التعقيد ذات كثافة التعبئة القصوى وعدد الإدخال / الإخراج المتزايد.
في كثير من الأحيان، يتم استخدام إعادة صياغة BGA كمرادف لإعادة صياغة SMD. لذلك، فإن الكثير من المعلومات الواردة في هذه الوثيقة ليست صالحة فقط لحزم المصفوفات ولكن أيضًا لإعادة صياغة SMD بشكل عام، مع عرض إستراتيجيات إعادة العمل لمثل هذه المكونات وحلول Dinghua المعتمدة.
