محطة إعادة العمل SMD بشاشة تعمل باللمس بالأشعة تحت الحمراء
محطة إعادة العمل هي النظام المخصص للحام وإزالة اللحام لأجزاء الوحدة الموجودة على اللوحة. ستكون مساحة أجزاء الوحدة صغيرة جدًا على اللوحة عادةً، وبالتالي سيتم تسخين اللوحة في مساحة صغيرة فقط. في هذه الحالة، قد يتشوه اللوح بالحرارة وقد تتعرض الأجزاء المجاورة للتلف بسبب الحرارة.
الوصف
محطة إعادة العمل SMD بشاشة تعمل باللمس بالأشعة تحت الحمراء
1. ميزات المنتج لمحطة إعادة صياغة SMD بشاشة تعمل باللمس بالأشعة تحت الحمراء
1. يمكن تعديل تدفق الهواء ودرجة الحرارة في نطاق واسع لتشكيل نسيم بدرجة حرارة عالية.
2. رأس التسخين المتحرك سهل التشغيل، ورأس الهواء الساخن ورأس التثبيت يدويا
يمكن التحكم في الرف المنزلق ثنائي الفينيل متعدد الكلور بشكل دقيق مع x. و. المحور ص.
3. واجهة شاشة تعمل باللمس، تحكم PLC، قادرة على عرض منحنيات درجة الحرارة ومنحنيين للكشف
في نفس الوقت.
4. يتم عرض منطقتين مستقلتين للتدفئة ودرجة الحرارة والوقت رقميًا.
5. إن دعامات إطار دعم اللحام BGA قابلة للتعديل بشكل دقيق لتقييد الغرق المحلي
في منطقة اللحام.
2.مواصفات محطة إعادة العمل SMD بشاشة تعمل باللمس بالأشعة تحت الحمراء
3. تفاصيل محطة إعادة صياغة شاشة تعمل باللمس بالأشعة تحت الحمراء

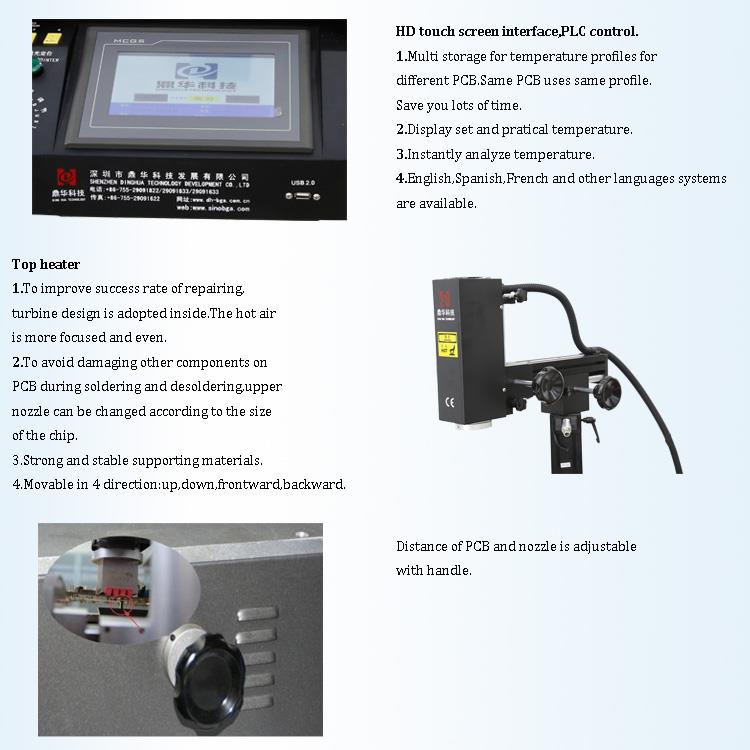

واجهة شاشة تعمل باللمس عالية الدقة؛
2. ثلاثة سخانات مستقلة (الهواء الساخن والأشعة تحت الحمراء)؛

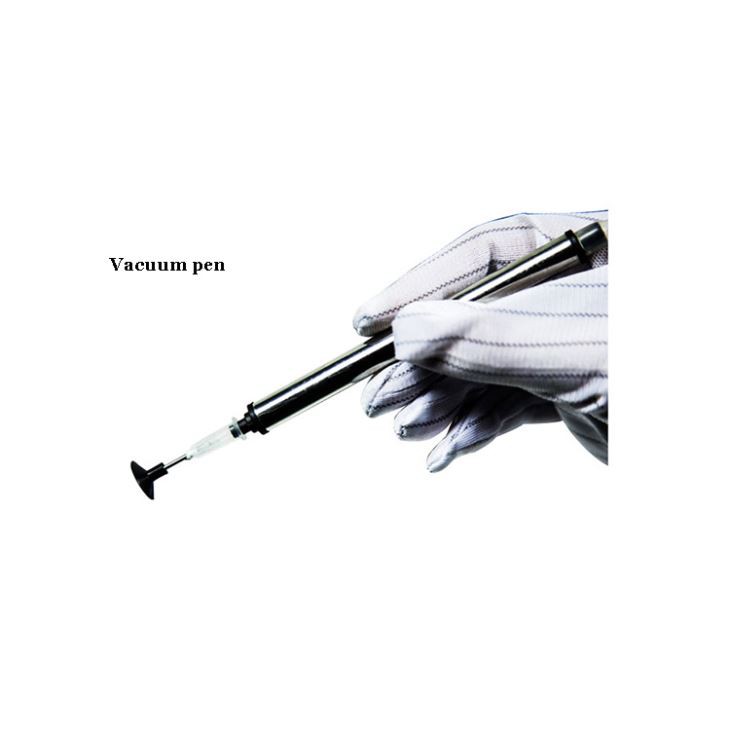

3. قلم فراغ.

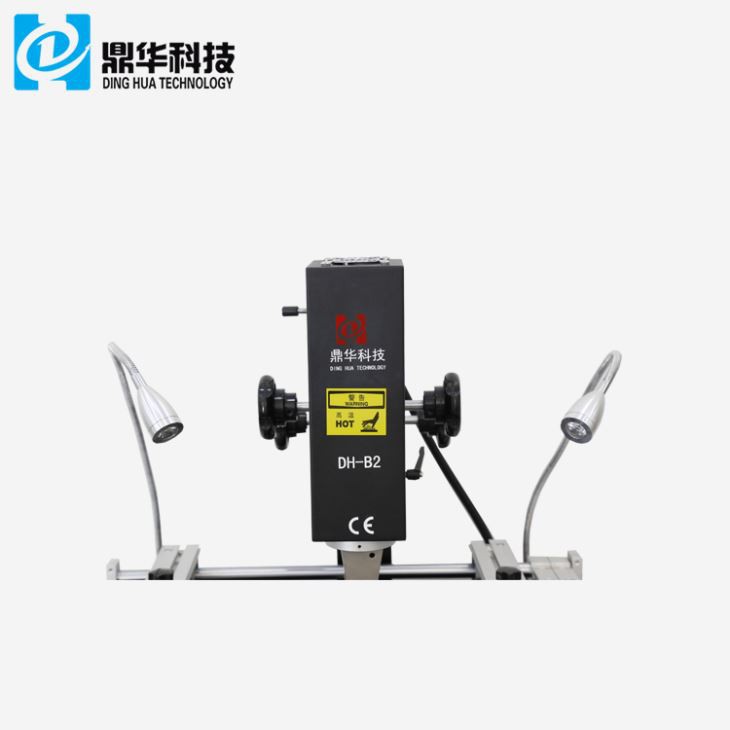

4. كشافات Led.
4. لماذا تختار محطة إعادة صياغة smd لشاشات اللمس بالأشعة تحت الحمراء؟
5. شهادة محطة إعادة العمل smd شاشة تعمل باللمس بالأشعة تحت الحمراء
6. التعبئة والشحن لمحطة إعادة صياغة شاشة تعمل باللمس بالأشعة تحت الحمراء
7. اتصل بنا
Email: john@dinghua-bga.com
واتساب/Wechat/Mob:+86 157 6811 4827
8. المعرفة ذات الصلة
الاحتياطات لإعادة صياغة BGA
1.تعريف التسخين المسبق: يؤدي التسخين المسبق إلى تسخين المجموعة بأكملها إلى ما دون نقطة انصهار اللحام و
درجة حرارة إنحسر.
مزايا التسخين المسبق: تنشيط التدفق وإزالة الأكاسيد والأغشية السطحية للمعدن المراد لحامه
والمواد المتطايرة من التدفق نفسه، تعزز تأثير الترطيب، وتقلل من الفرق في درجات الحرارة بينهما
PCB العلوي والسفلي، يمنع تلف الحرارة، ويزيل الرطوبة، ويمنع ظاهرة الفشار،
تقليل الفرق في درجات الحرارة.
طريقة التسخين المسبق: ضع ثنائي الفينيل متعدد الكلور في الحاضنة لمدة 8 إلى 20 ساعة عند درجة حرارة 80 إلى 100 درجة
(حسب حجم ثنائي الفينيل متعدد الكلور).
2. "الفشار": يشير إلى وجود رطوبة في الدائرة المتكاملة أو جهاز SMD أثناء اللحام
عملية تسخينها بسرعة، بحيث توسع الرطوبة، وظاهرة التكسير الجزئي.
3. يشمل الضرر الحراري ما يلي: تشوه الرصاص في الوسادة؛ تصفيح الركيزة أو البقع البيضاء أو ظهور تقرحات أو تغير اللون.
يحدث التشويه الجوهري للركيزة وتدهور عناصر دائرتها بسبب مشاكل "الاختفاء"،
بسبب اختلاف معاملات التمدد للمواد المختلفة.
4. ثلاث طرق للتسخين المسبق لثنائي الفينيل متعدد الكلور في الموضع أو إعادة العمل:
الفرن: يمكن خبز الرطوبة الداخلية لـ BGA لمنع الفشار والظواهر الأخرى
الصفيحة الساخنة: لا يتم اعتماد هذه الطريقة لأن الحرارة المتبقية في اللوحة الساخنة تعيق معدل التبريد
يؤدي مفصل اللحام إلى ترسيب الرصاص، ويشكل تجمعًا للرصاص، ويقلل من قوة مفصل اللحام.
حوض الهواء الساخن: بغض النظر عن الشكل والهيكل السفلي لمجموعة ثنائي الفينيل متعدد الكلور، يمكن لطاقة الرياح الساخنة أن تعمل
أدخل مباشرة جميع زوايا وشقوق مجموعة ثنائي الفينيل متعدد الكلور، بحيث يمكن تسخين ثنائي الفينيل متعدد الكلور بالتساوي، والتسخين
يمكن تقصير الوقت.
